车载线束防护弧形保护构件结构设计

　　车载安全约束系统的线束布设环节，长期受车身装配空间局促、相邻部件往复运动剐蹭、行车工况持续振动等多重因素影响，线束绝缘层磨损短路、接插件松脱失效是引发系统故障的核心诱因之一，本次设计的弧形保护构件，正是针对这类布设痛点开发的专属防护结构。从实际应用场景来看，这类构件主要部署在安全带卷收器与车身B柱内饰板的间隙区域，该区域属于车身装配的典型窄缝空间，既要避让卷收器的回转轴、织带导出槽等运动部件，又要为穿过该区域的信号线束、低压供电线束提供连续的防护支撑，避免线束直接与钣金锐边、塑料件飞边接触，同时抵消车辆行驶过程中产生的振动位移对线束固定点的拉扯力。

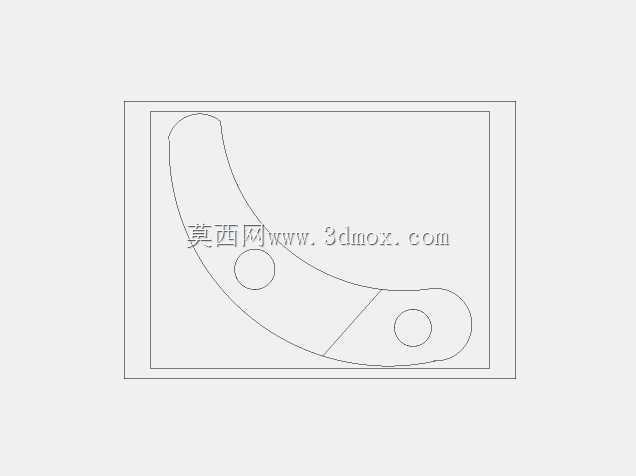

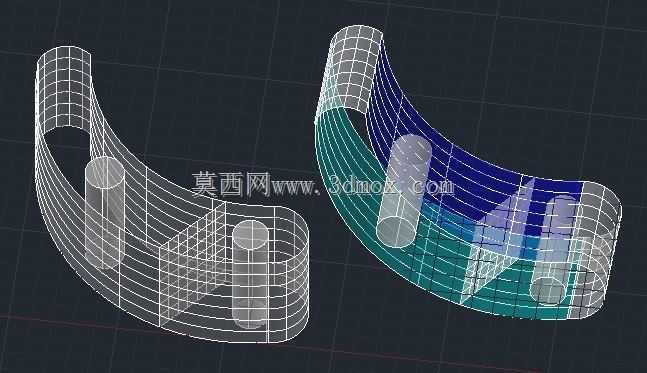

　　设计阶段首先围绕安装边界做了全尺寸适配，构件整体采用变曲率弧形轮廓，曲率半径完全匹配B柱内侧钣金的安装面弧度，两端的平直段预留了与车身安装孔位对齐的固定柱结构，固定柱的直径、伸出长度严格参照车身钣金的预装孔参数设计，装配时可直接卡入对应孔位，无需额外设计转接支架，减少装配工序的同时也控制了整体重量。构件的内部腔体做了分层式结构设计，靠近弧形外侧的腔体为线束布设通道，通道内壁做了圆角过渡处理，所有棱边均做了R1.5以上的倒圆，避免线束穿设过程中被锐边划伤绝缘层；靠近弧形内侧的区域设置了加强筋网格，筋条厚度控制在1.2mm，既保证构件受侧向挤压时的结构强度，又不会过度占用内部穿线空间，同时网格结构也能为线束提供一定的散热空间，避免线束长时间工作积热加速绝缘层老化。

　　从功能特性来看，该保护构件采用半开放的卡扣式腔体设计，线束布设时无需从端部穿入，可直接从侧面开口卡入腔体，后续检修更换线束时也无需拆卸整个构件，大幅提升售后维保的效率。构件的弧形段做了渐变式壁厚设计，靠近两端固定柱的位置壁厚为2mm，中间弧形段壁厚为1.5mm，这种设计既保证了两端固定位置的结构强度，避免车辆长期振动导致固定柱断裂，又让中间段具备一定的弹性变形能力，当相邻部件发生小幅位移挤压时，构件可通过微量变形吸收冲击力，不会出现硬脆断裂的问题。

　　实际选型适配时，需要重点核对构件的整体安装包络尺寸，构件的最大外轮廓宽度为32mm，弧形段的最大凸起高度为18mm，完全适配主流A级、B级乘用车B柱内侧的装配间隙，不会出现安装后与内饰板干涉、导致内饰板装配缝隙不均的问题。构件的固定柱中心距与车身预装孔的中心距公差控制在±0.2mm以内，装配后不会出现错位翘曲的问题，同时固定柱根部做了加强三角筋，可承受150N以上的拉拔力，满足车载部件的振动测试、冲击测试的强度要求。

　　在线束防护的细节设计上，构件的两端出线口位置做了喇叭口扩边处理，扩边角度为15度，避免线束在出线位置出现直角弯折，长期弯折导致线芯断裂的问题；腔体内部设置了两道间隔的线束限位筋，可将不同线径的线束分隔开，避免多股线束互相缠绕挤压，同时也能减少线束与腔体内壁的接触面积，降低行车过程中线束与构件摩擦产生的异响。针对车载环境的高低温耐受要求，构件的结构设计适配常用的改性PP材料，壁厚均匀性控制在±0.3mm以内，注塑成型时不会出现缩痕、翘曲等缺陷，可在-40℃到85℃的环境温度范围内保持结构强度稳定，不会出现低温脆裂、高温软化变形的问题。

　　在装配逻辑上，该构件的安装顺序位于安全带卷收器固定完成之后、内饰板装配之前，装配时先将线束整理卡入构件腔体，再将构件两端的固定柱对准钣金孔位按压卡接到位，整个装配过程无需额外紧固件，单工位装配时长可控制在10秒以内，符合整车装配的节拍要求。同时构件的外表面做了哑光纹理处理，即使后期内饰板出现轻微缝隙，也不会出现反光外露的问题，兼顾了装配后的外观一致性。
