双U形抱箍球头支架紧固基座结构

　　这套结构对应的是车载与工业设备挂载场景里常用的圆管抱箍式球头转接基座，核心作用是把带标准球头的万向支架系统固定在1英寸到1.25英寸直径的管状横梁上，常见于工程车辆驾驶室的防护杠、农用机械的操作扶手、越野车辆的仪表台支架、船舶操控台旁的管路以及工业巡检设备的安装立杆。现场安装时不需要在被固定的管材上打孔，也不需要破坏原有管路的防腐层，只需要将两根U形螺栓从管材后侧环绕穿过基座本体的预留孔位，再依次套上平垫、拧紧锁紧螺母，就能让基座正面的防滑齿面紧紧压合在圆管外壁，靠抱紧摩擦力和接触面的咬合纹路承担挂载设备的重量与行车振动带来的交变载荷。

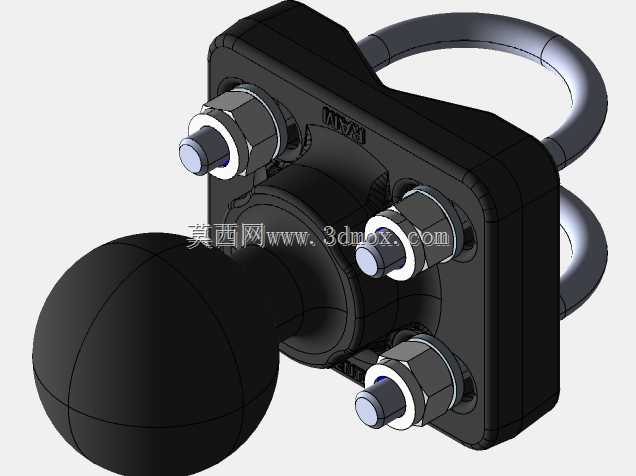

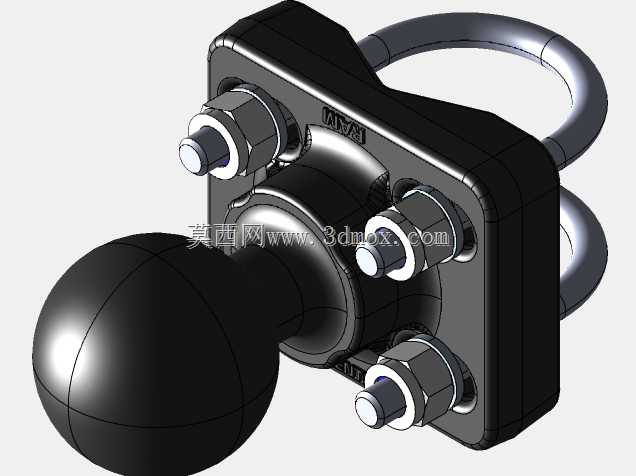

　　从结构布局来看，基座本体采用方块式加强造型，正面预留了完整的1英寸橡胶球头连接端，球头颈部做了加粗过渡，避免在设备频繁调整角度时颈部出现应力集中断裂。三根U形螺栓呈错位排布，相比单根抱箍的固定方式，双U环抱紧的接触面积更大，在车辆持续颠簸、设备长期承重的工况下不容易出现绕管轴转动或者沿管身滑移的问题。基座和管材接触的贴合面做了适配圆管弧度的内凹造型，不是平面硬压在圆弧面上，装配后接触面可以均匀贴紧管壁，锁紧时螺母的预紧力能分散到更大的管壁区域，不会把薄壁圆管压出局部凹痕。

　　建模过程中首先要确认的边界是适配管材的直径区间，1英寸对应公称外径25.4mm，1.25英寸对应公称外径31.75mm，U形螺栓的内圈开口弧度要同时覆盖这两个尺寸的包络范围，螺栓的螺纹段长度要留出足够的调节余量：当适配最细的25.4mm管材时，螺母拧紧后螺纹末端不会露出过长造成干涉；当适配最粗的31.75mm管材时，螺纹啮合长度仍能满足锁紧的强度要求，不会出现几牙螺纹受力滑牙的情况。基座本体的厚度方向要留出球头颈部的完整安装空间，球头探出基座正面的长度要匹配标准万向臂的夹口开合行程，保证配套的摇臂夹头可以完全包裹球头，锁紧手柄扳动时不会和基座本体的边角发生磕碰。

　　实际选型使用时，这类基座承担的是整个挂载链路的根部固定作用，上方通常会衔接万向调节臂，最终固定的设备包括车载导航终端、工业平板、行车记录仪、作业操控手柄、小型照明灯具以及数据采集终端。设备调整角度时，松开万向臂的锁紧旋钮就可以任意旋转球头角度，调整到驾驶员或者操作人员方便观察、操作的位置后再锁紧，而根部的抱箍基座全程保持和管材的刚性连接，不需要反复松动U形螺栓，既减少了紧固件反复拆装的磨损，也避免了频繁调整导致的固定位置偏移。

　　结构细节上，基座的边角全部做了倒圆角处理，没有尖锐的冲压棱角，在驾驶室这类人员经常触碰的区域不会划伤线缆或者操作人员的手部。螺栓孔位做了沉台设计，平垫可以完全沉入沉台内，锁紧时垫片不会偏位，螺母的压紧力垂直作用在基座端面，不会出现附加的弯曲力矩。U形螺栓的弯曲段做了圆滑过渡，没有直角弯折的应力集中点，在长期受振动载荷的工况下，弯折处不容易出现疲劳断裂。整个组件的装配关系清晰，所有零件的配合间隙都按照实际工装公差设定，球头和基座的连接部位做了一体加强，挂载额定负载下的变形量控制在万向支架系统允许的范围内，不会因为基座自身形变导致设备出现低头、偏移的问题。针对不同的安装环境，该结构既可以适配圆形金属管，也可以在配套防滑垫片后适配方形管材的安装面，拓展了现场挂载的适配范围。
