RAM快拆式连杆夹持锁紧支架结构

　　该夹持锁紧结构主要用于车载、船载、工业设备操作台以及移动作业终端的外设固定场景，承担连杆转接、姿态锁定和快速拆装的功能。实际使用中，操作人员常需要把导航终端、通讯手咪、显示面板、摄像单元或小型控制盒固定在圆管、方管、设备框架或支架臂上，同时又要求在更换工位、调整视角或维护设备时能够快速松开，这类夹爪式锁紧件正是连接支撑臂与外接附件的核心中间部件。

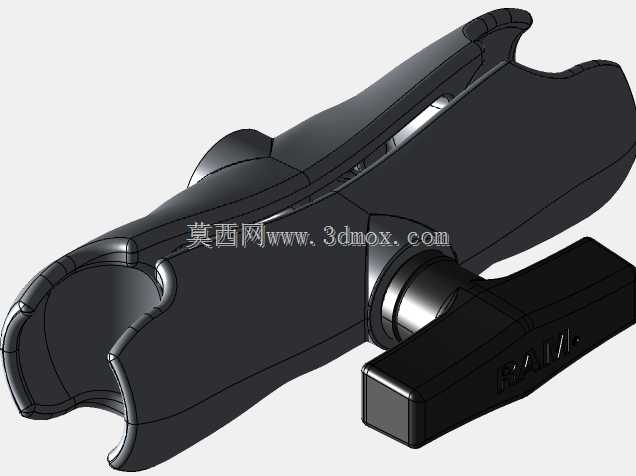

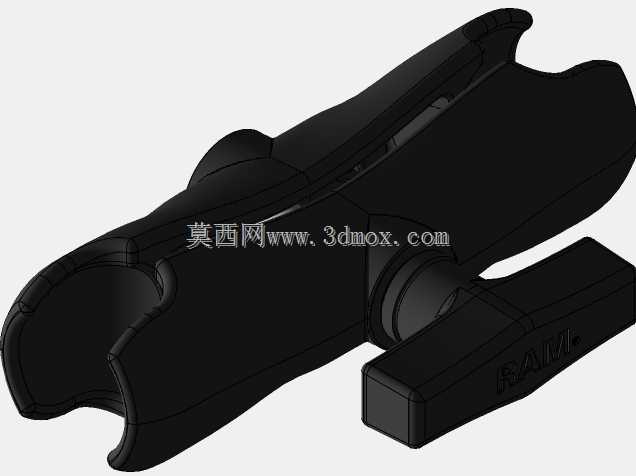

　　从结构组成看，模型主体包含C形夹爪本体、侧向压合手柄、铰接销轴以及端部连接孔位。夹爪开口用于环抱标准圆管或连杆，内侧轮廓按照管材外径做贴合设计，能够在锁紧时形成较大的接触包角，减少局部应力集中。压合手柄通过偏心杠杆原理工作，扳动手柄后，夹紧块向夹爪开口内侧推进，使夹爪与杆件之间产生足够的摩擦力和正压力，从而限制支架沿杆件轴向滑动以及绕杆件周向转动。与普通螺栓抱箍相比，这种结构不需要额外工具，单手即可完成开合，适合野外作业、车辆改装和频繁调整的安装环境。

　　设计思路上，夹爪本体采用一体化加强轮廓，在开口根部、销轴孔周围和手柄铰接区域均设置了加厚过渡。开口根部是反复开合时应力最集中的位置，若壁厚不足或转角过于尖锐，长期使用后容易出现微裂纹，因此模型在该区域保留了较大的圆角和连续筋面。手柄外形并非简单直板，而是按照人手扳动时的施力方向做了加宽和局部凸起，既增加手指接触面积，也能在锁紧到位后提供明确的力反馈。手柄侧面的标识区域采用凹陷字符处理，既便于识别品牌和锁紧方向，也避免印刷标识在磨损后脱落。

　　安装边界方面，该件需要重点校核三类尺寸关系：第一是夹爪开口宽度与被夹持杆件直径的匹配范围，开口过小会导致无法装入，过大则会降低锁紧稳定性；第二是铰接销轴的直径、孔位同轴度以及手柄转动行程，偏心量决定了夹紧块的最终压紧位移，若行程设计不合理，可能出现手柄无法锁死或压紧量不足的问题；第三是端部连接接口与支撑球臂、转接座或附件底座的配合关系，孔位周边需要保留足够的扳手空间和装配间隙。布置时还应注意手柄扳动方向，不能让手柄在锁紧后与相邻线缆、面板或管架发生干涉。

　　在受力表现上，这类支架并不承担大型设备的主承载任务，但在振动环境下要持续抵抗终端设备产生的倾覆力矩。车辆行驶、船舶颠簸或设备台架振动都会使夹持点承受反复交变载荷，因此夹爪接触面通常需要配合橡胶垫或防滑齿面，以提高摩擦系数并保护被夹杆件表面。三维建模时，应把防滑垫、销轴、手柄偏心面和夹紧块作为独立运动关系处理，检查手柄从松开到锁紧全过程中是否存在卡滞、过约束或零件穿透。对于需要出工程图的场景，还应补充夹爪适配管径范围、最大开口角度、销轴配合公差以及手柄极限位置，以便后续加工和选型时直接判断安装可行性。

　　整体来看，该结构把快速夹持、杠杆锁紧和连杆转接集中在一个紧凑零件上，外形虽然简洁，但涉及包角接触、偏心压紧、铰接强度和振动防松等多个工程要点，适合作为通讯终端支架、车载导航固定系统以及轻型设备可调支撑组件中的基础夹持单元使用。
