面向增材制造的可折叠1U立方星结构

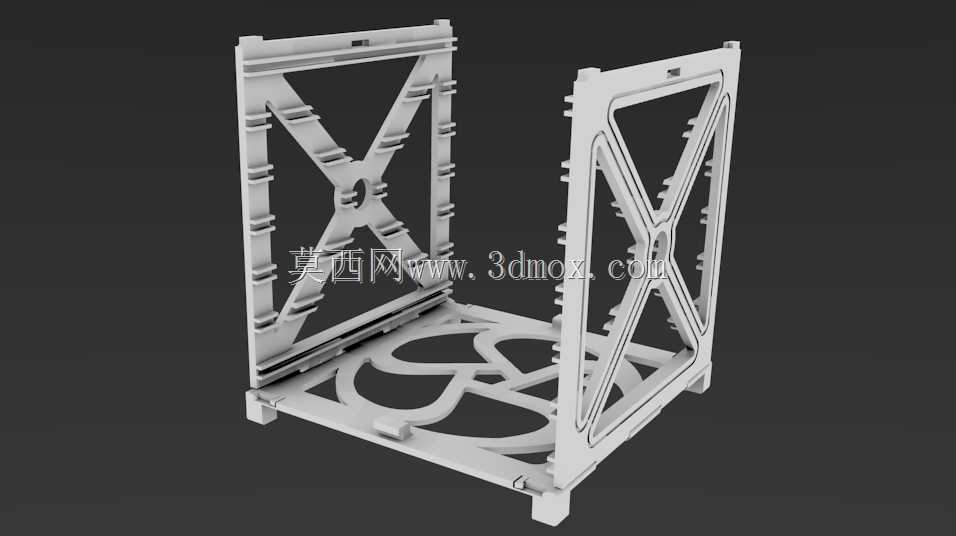

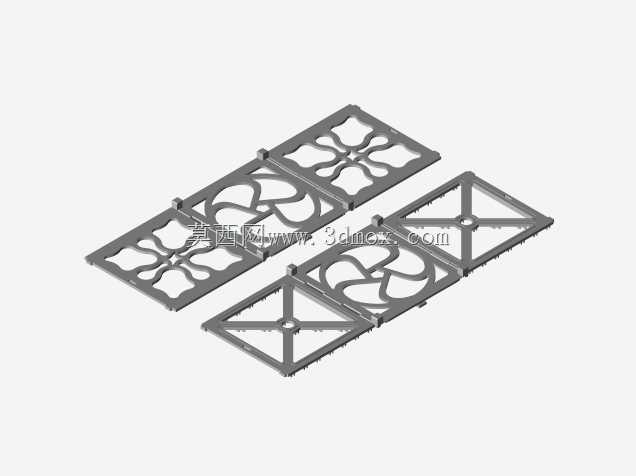

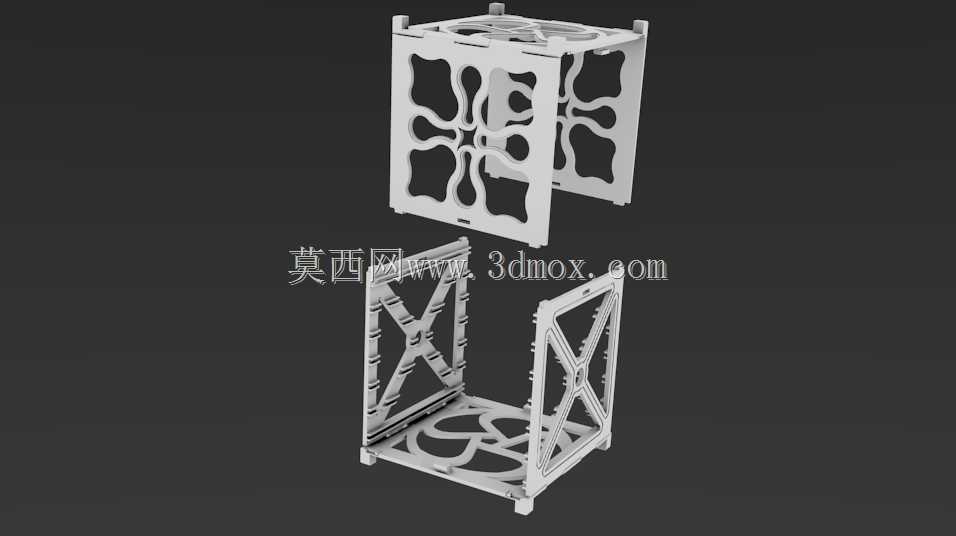

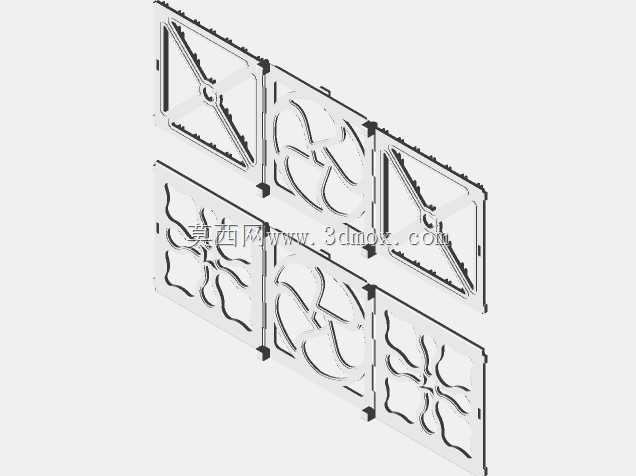

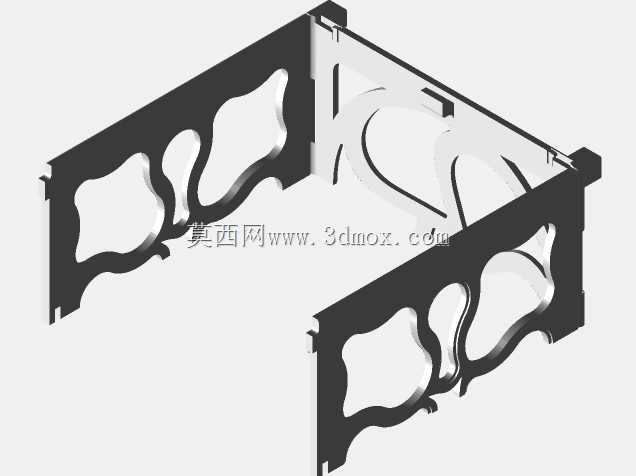

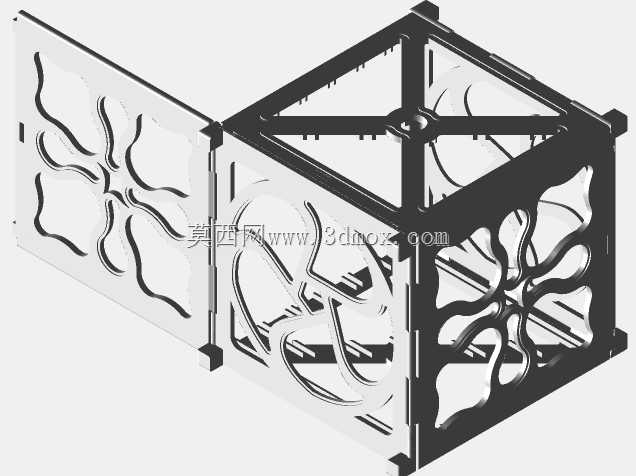

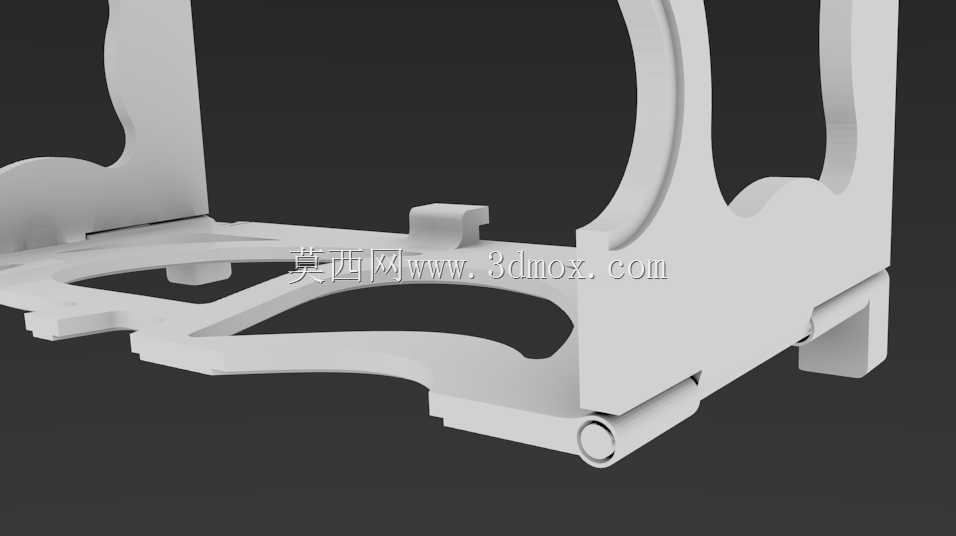

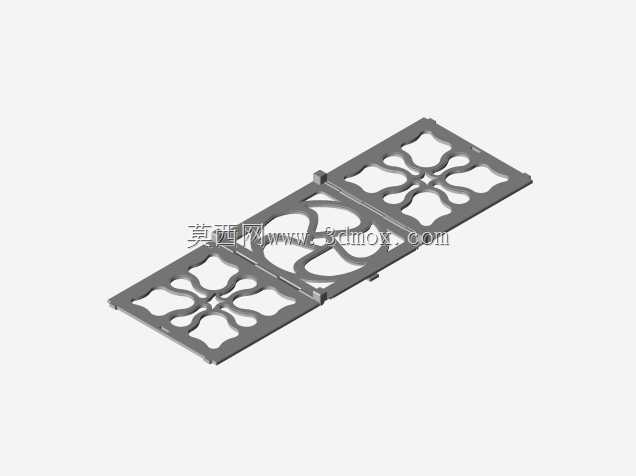

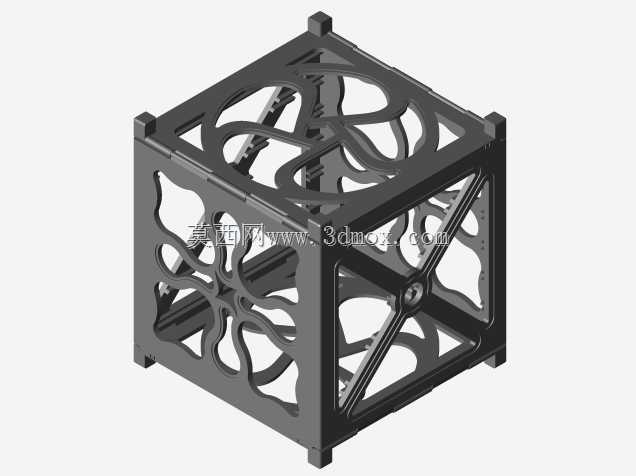

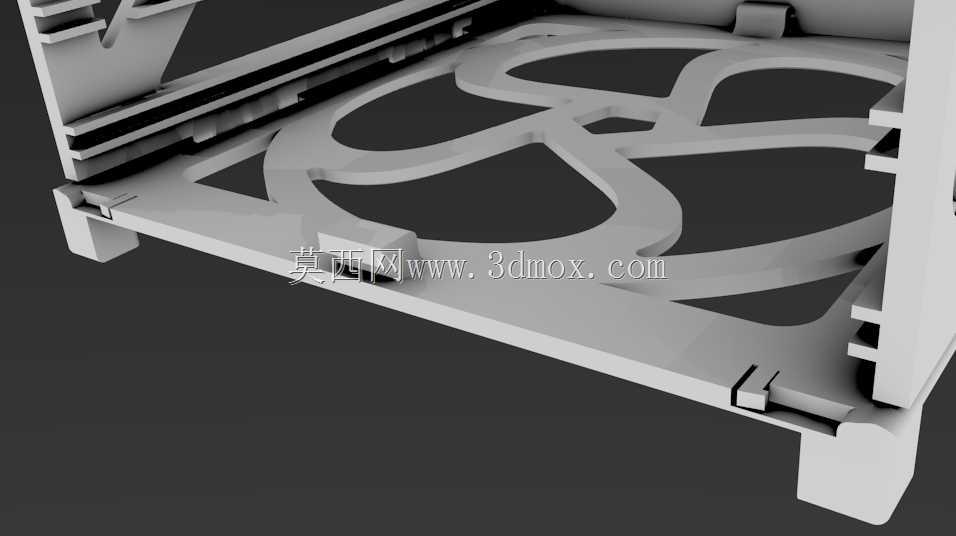

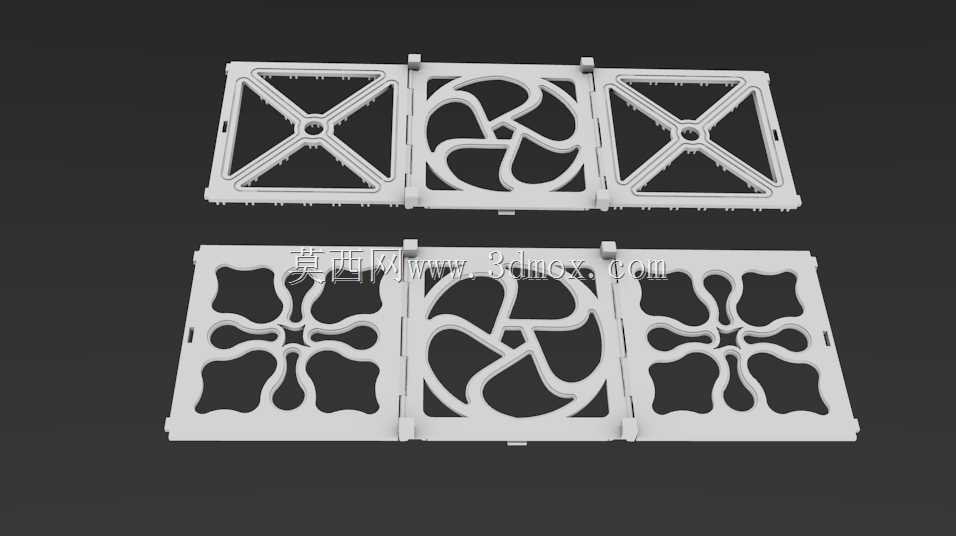

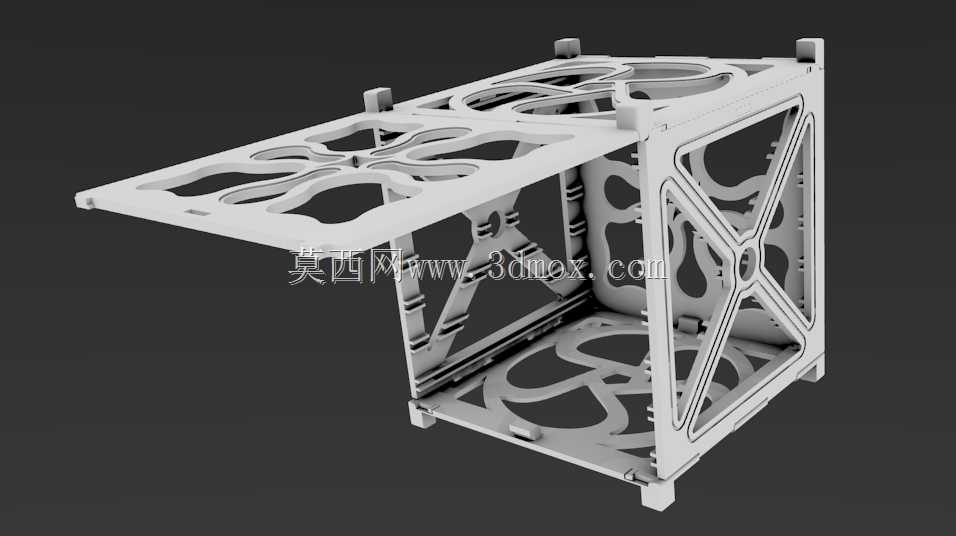

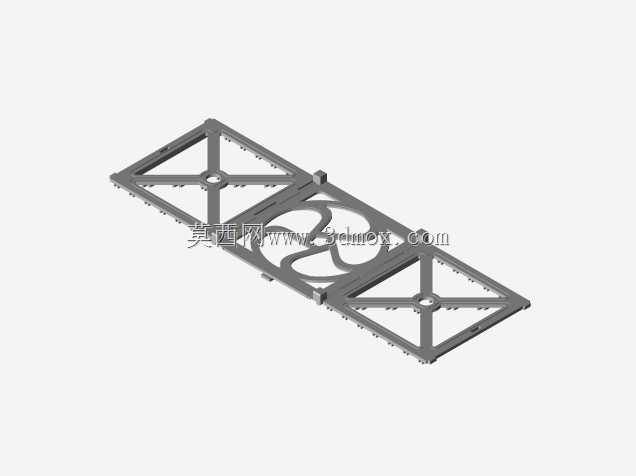

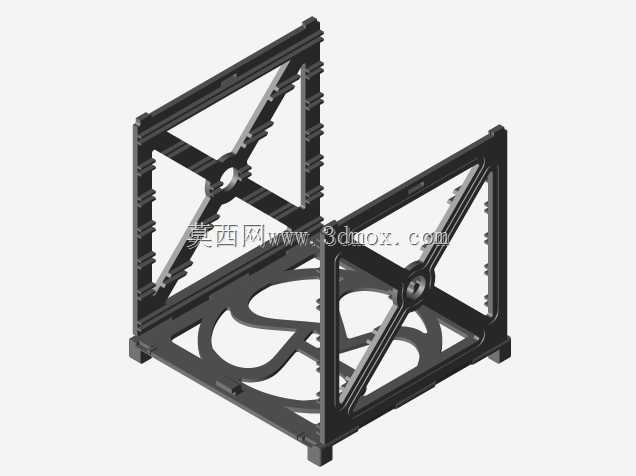

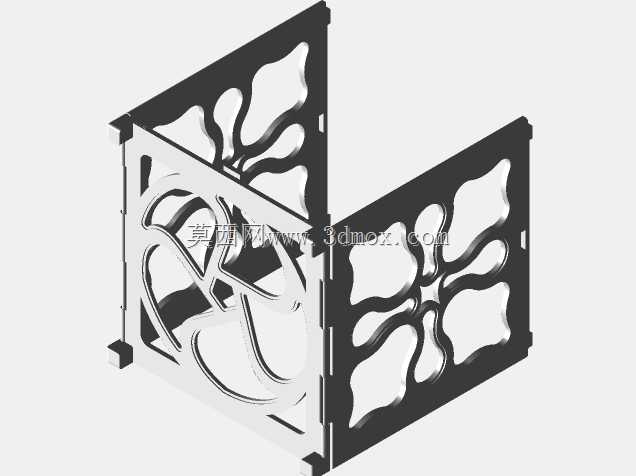

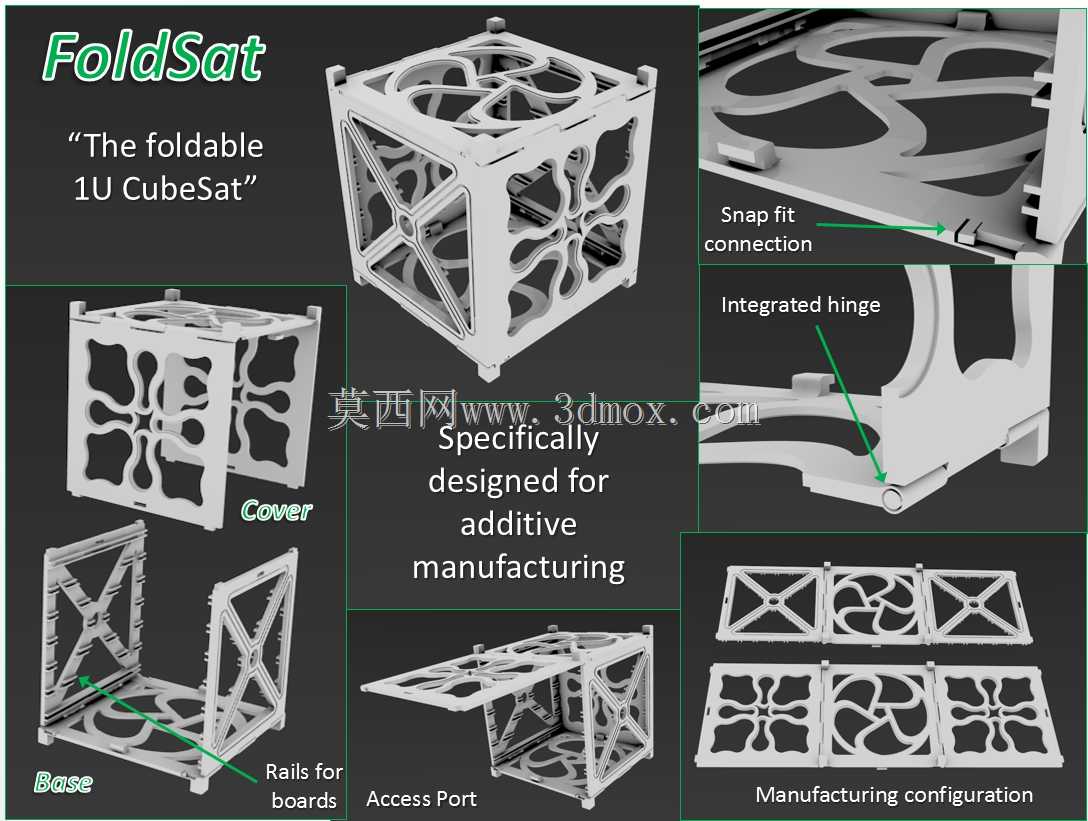

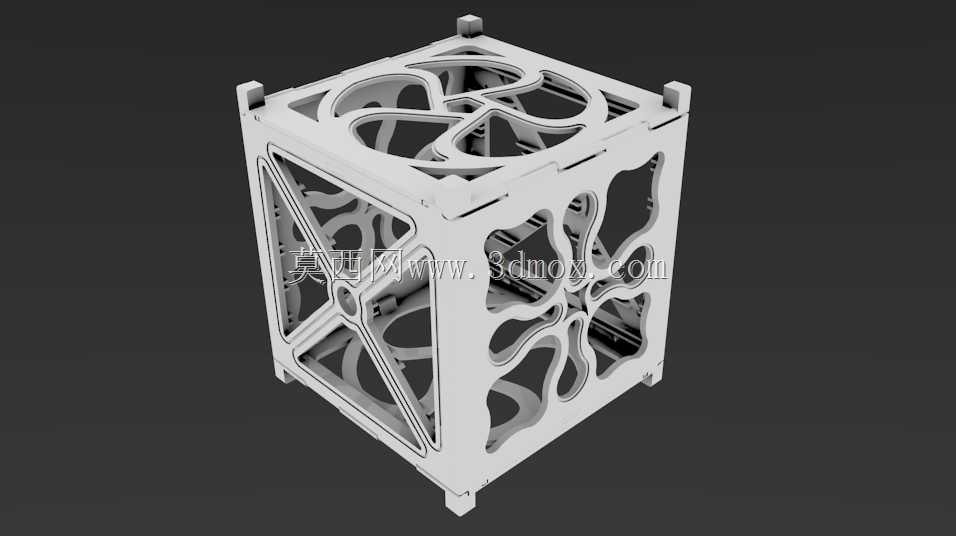

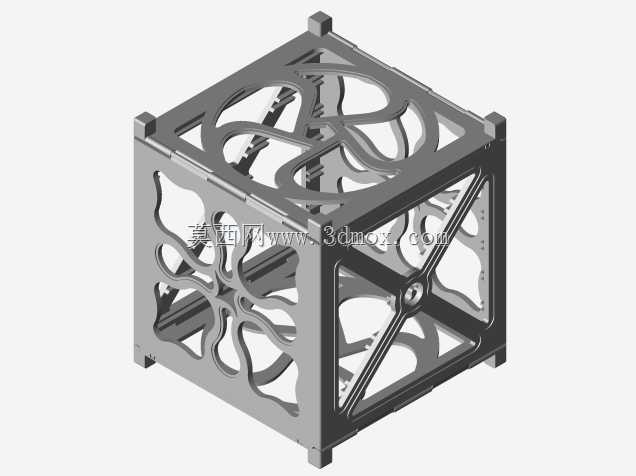

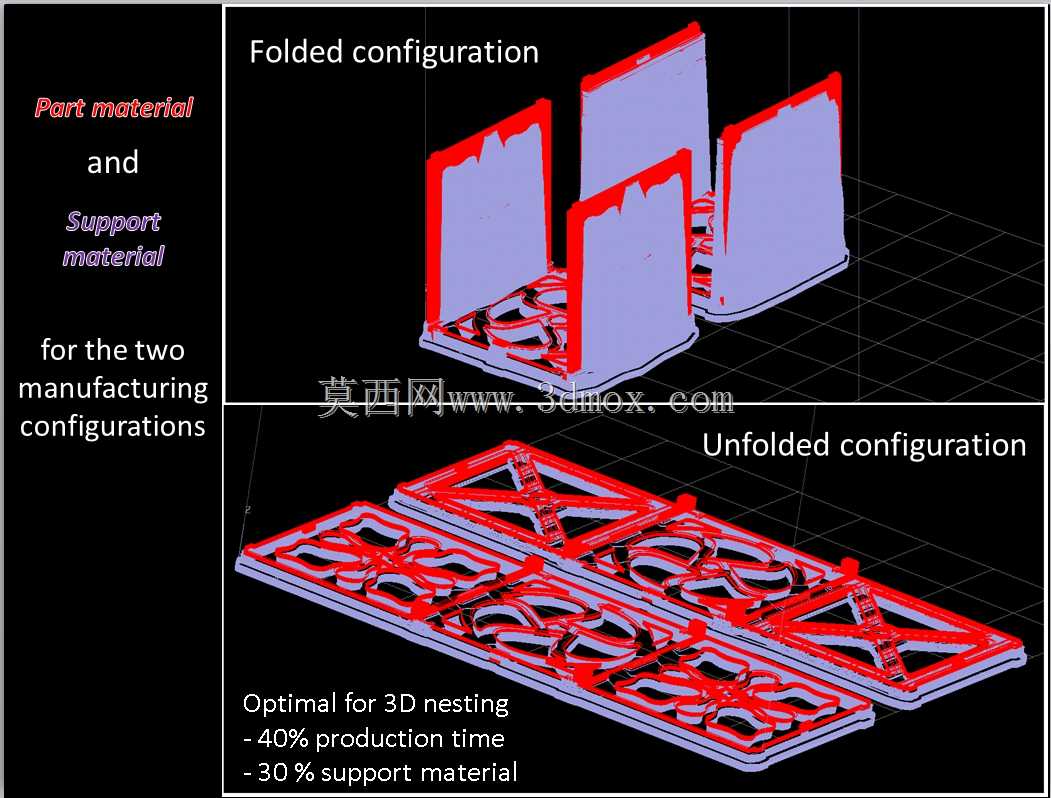

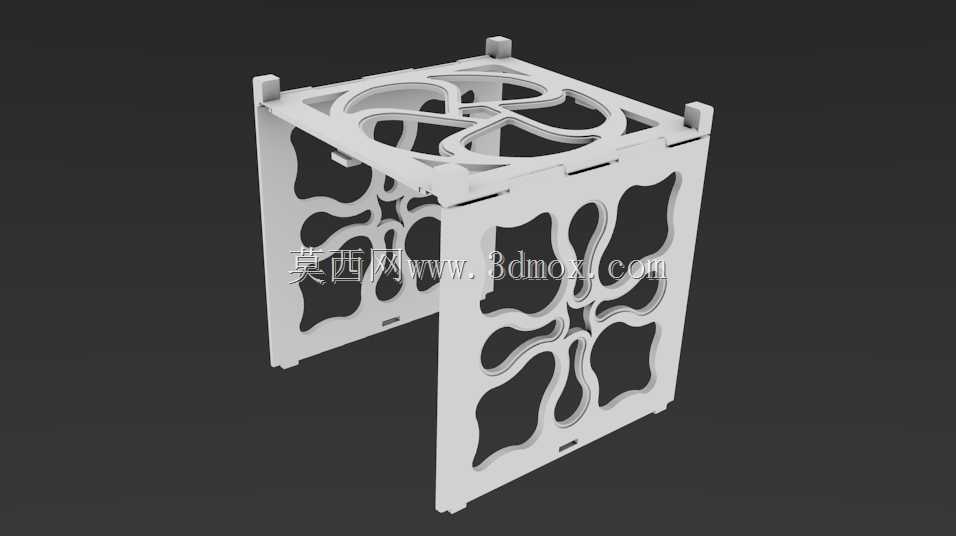

该结构为1U规格立方卫星的可折叠主体框架，核心面向航天领域微纳卫星的快速研制与批量生产场景，适配增材制造工艺的生产特性，解决传统立方星框架加工工序多、支撑耗材浪费大、装配环节繁琐的行业痛点，可直接应用于高校航天科研项目、商业微纳卫星星座批量部署、近地轨道技术验证卫星的结构搭建场景。整套结构仅由底座与盖板两个独立部件构成，单个部件集成了1U立方体三个相邻面的完整结构，无需额外拼接零散的框架杆件，两个部件通过集成式铰链实现转动连接，配合对应位置的卡扣结构完成锁合，装配时无需额外紧固件即可完成整星框架的快速拼合。设计阶段充分考虑增材制造的工艺约束，折叠状态下所有结构面可平铺展开，让熔融沉积成型工艺的生产时间降低四成以上，支撑材料用量减少约三成，针对粉末床熔融类增材工艺，平铺构型可让成型面平行于设备打印基板，有效降低成型过程中零件翘曲变形的概率，适配大批次并行生产的排布需求，显著降低单星结构的制造成本。结构预留了标准的电子板卡安装导轨，可直接适配市面通用的1U立方星星载计算机、通信模块、电源模块的安装尺寸，卡扣锁合结构设计有防松脱的旋转锁止特征，可承受火箭发射阶段的振动与冲击载荷，避免入轨前结构意外散开；框架侧面预留有检修开口，无需完全拆解框架即可完成内部模块的调试与更换。除标准1U规格外，该折叠设计思路可直接拓展至3U、6U等更大规格的立方星结构设计，通过调整面版的镂空纹样可进一步优化整星的结构减重比，兼顾结构强度与轻量化需求，镂空结构同时可适配星载天线的信号透传需求，减少金属框架对通信信号的屏蔽影响。
