航空发动机轻量化仿生吊挂支架

　　这款支架结构的设计原点，来自大涵道比涡扇发动机吊挂区域的真实减重诉求。在民用航空动力总成的装配体系里，发动机与机翼吊挂段之间需要多组承力支座完成载荷传递，传统铣削加工的铸钢或锻铝支座往往存在大量冗余材料，在飞机每减重一克都直接关联运营油耗与航程指标的背景下，采用拓扑优化结合仿生构型生成的承力支架，已经成为航空结构迭代的典型方向。

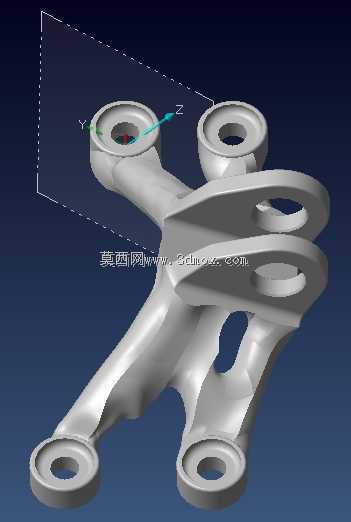

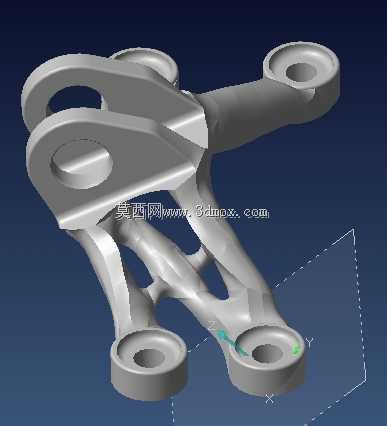

　　从实际服役场景看，该类支架安装在发动机短舱上方的吊挂传力路径上，四个带通孔的耳片端分别对接吊挂梁与发动机机匣侧的安装节，中间凸起的双立板夹持区域用于嵌入安装垫块并通过螺栓锁紧。发动机工作过程中，支架需要同时承受起飞阶段的最大垂向推力载荷、飞行机动时的侧向惯性载荷，以及着陆瞬间的冲击过载，还要在长周期振动环境下避免出现应力集中导致的疲劳裂纹。

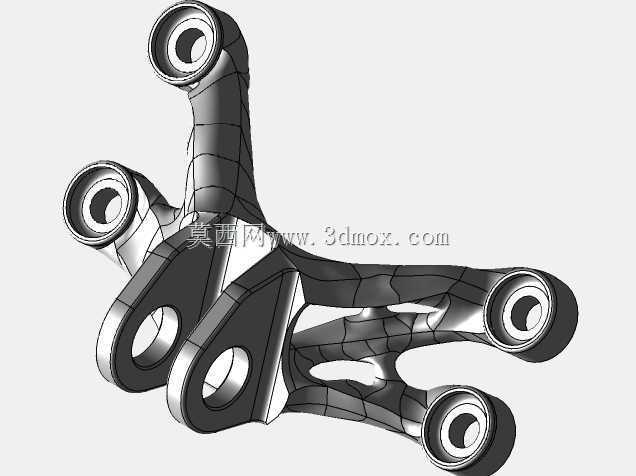

　　结构生成阶段并没有沿用传统等厚度肋板的经验画法，而是先划定完整的设计空间：以四个安装孔的中心位置为边界点，以中间夹持区域的包络为非设计实体，给定多工况载荷组合后通过拓扑计算剔除传力贡献极低的材料区域，再参考生物骨骼骨小梁的生长逻辑对传力主干做曲面光顺。最终呈现的四条分叉支臂并非随意的异形曲面，每一条支臂的走向都严格对齐两端安装点之间的主应力迹线，材料在高拉压载荷区域自然增厚，在不受力的镂空区域完全移除，这也是该结构能够在保留完整承载能力的前提下，去除八成冗余体积、整体重量控制在四百克量级的核心原因。

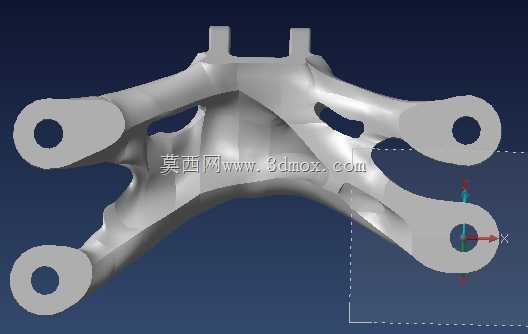

　　从安装边界来看，四个耳片端的同轴通孔孔径统一，孔位分布在近似矩形的四个角点，孔端面预留了足够的螺栓压紧贴合面，耳片根部做了大圆角过渡，避免螺栓预紧时在支臂根部产生弯折应力。中间的双立板夹持槽宽度匹配标准安装垫块的厚度，立板顶部与底部的平面度直接决定锁紧后垫块是否会出现偏载，建模时需要保证槽口两侧面的平行度公差，同时立板与下方支臂的交接区域做连续变厚度过渡，避免截面突变带来的应力峰值。

　　建模过程中需要特别留意几处工程细节：其一，四个安装孔的中心距必须严格匹配发动机吊挂与机匣安装节的接口尺寸，任何孔位偏差都会导致现场装配时螺栓无法穿入；其二，所有外露的自由曲面都要做曲率连续性检查，增材制造过程中如果存在局部曲率突变，粉末熔融冷却时容易产生翘曲变形；其三，支臂上的镂空缺口并非装饰特征，缺口轮廓要顺着支臂的传力方向延展，不能在主承力截面上形成横向切口，否则会大幅削弱结构的疲劳寿命。

　　这类仿生优化支架目前主要依托金属激光选区熔化工艺成型，选用钛合金粉末成型后，仅需对四个安装孔内圆与夹持槽配合面做少量机加工即可满足装配精度要求，相比传统“锻坯+五轴铣削”的加工方式，材料利用率从不足一成提升至九成以上，同时省去了多道次粗铣去除大余量的工序。在结构验证阶段，需要先通过有限元分析校核极限载荷下的静强度，再施加振动谱做疲劳仿真，后续还要通过台架拉伸试验与振动耐久试验确认实际承载表现。

　　对于结构设计从业者而言，这类构型的建模思路区别于传统规则零件：不能先画实体再切槽减重，而是要从载荷边界出发反推材料分布，曲面建模阶段要兼顾力学性能与增材制造的成型角度，尽量避免大角度悬垂面，减少支撑结构的添加，既降低后处理工作量，也避免支撑去除后在承力表面留下损伤。整个支架的所有外轮廓曲面都顺滑衔接，没有尖锐棱角，既符合航空件的抗疲劳设计准则，也实现了承载效率与重量控制的最优平衡。
