轻量化拓扑优化航空连接支架结构

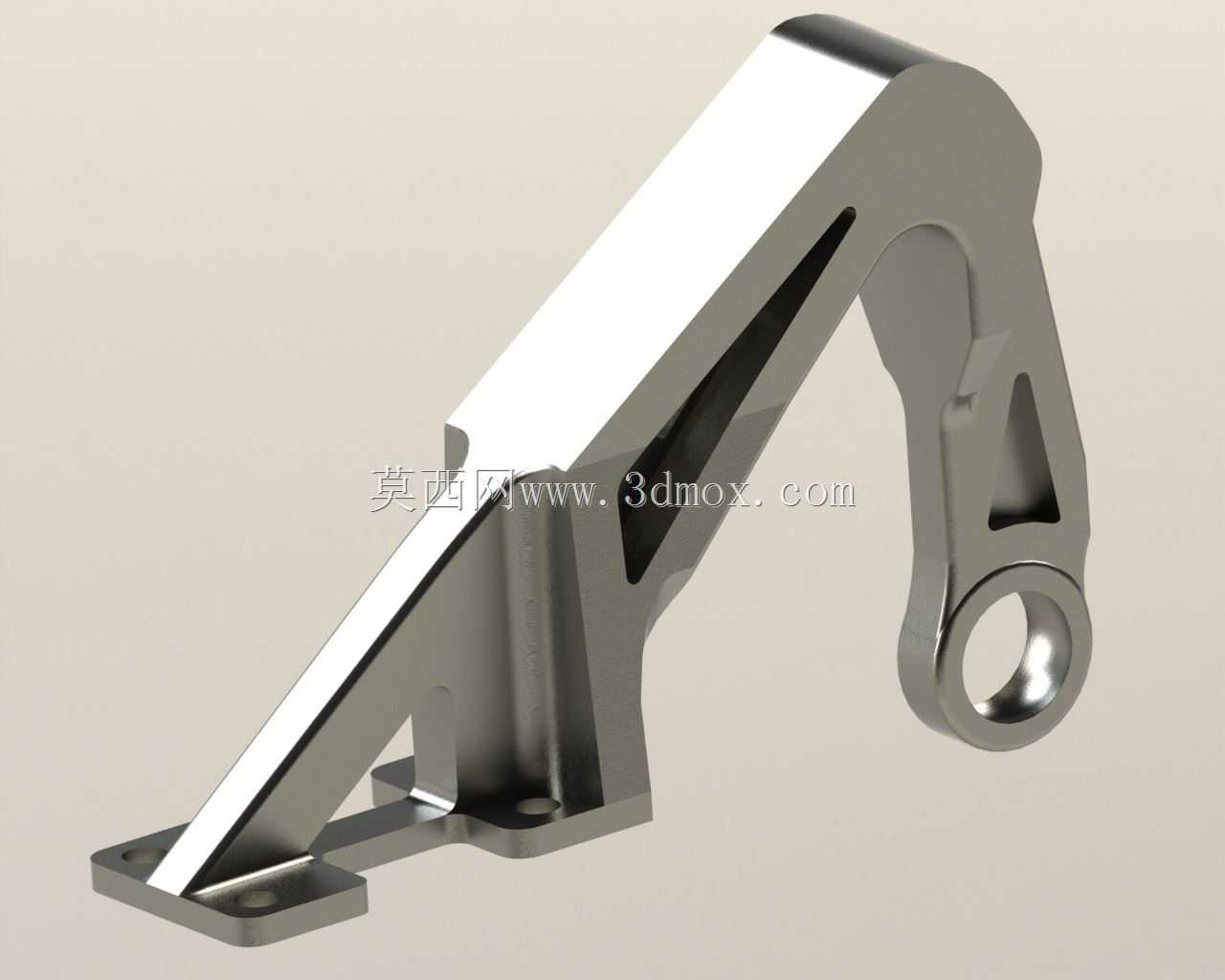

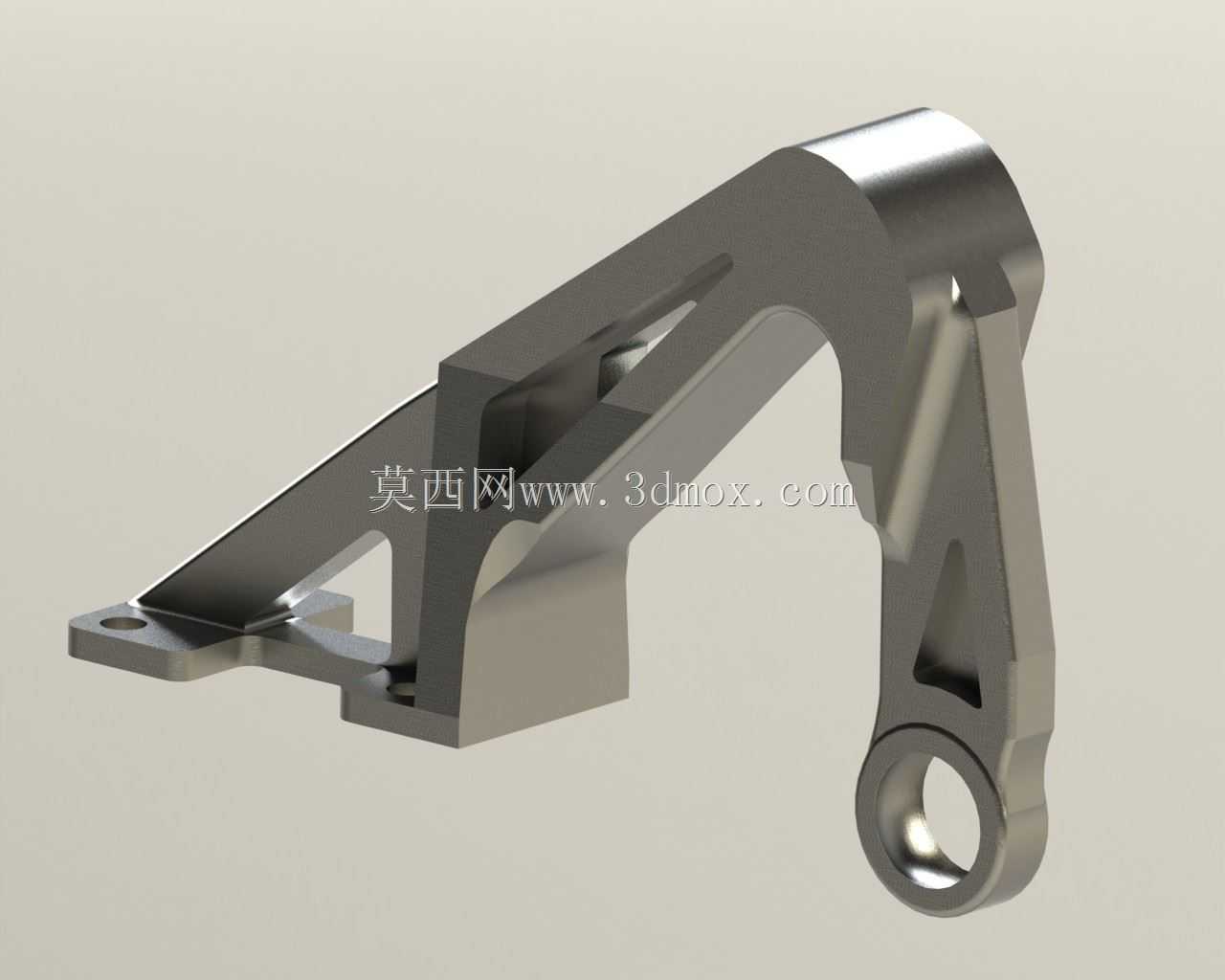

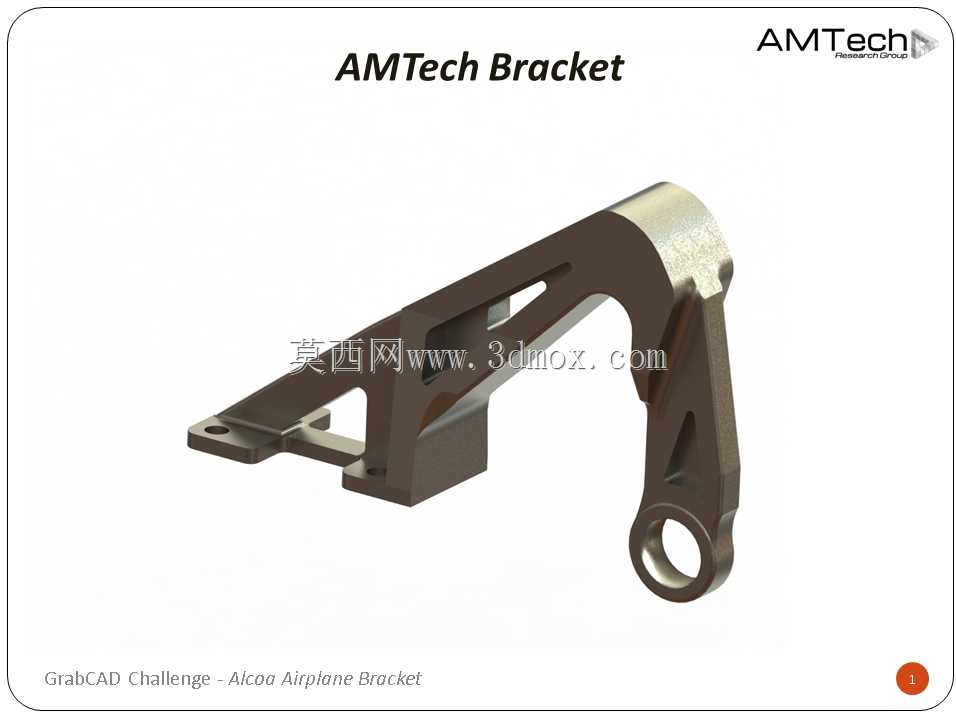

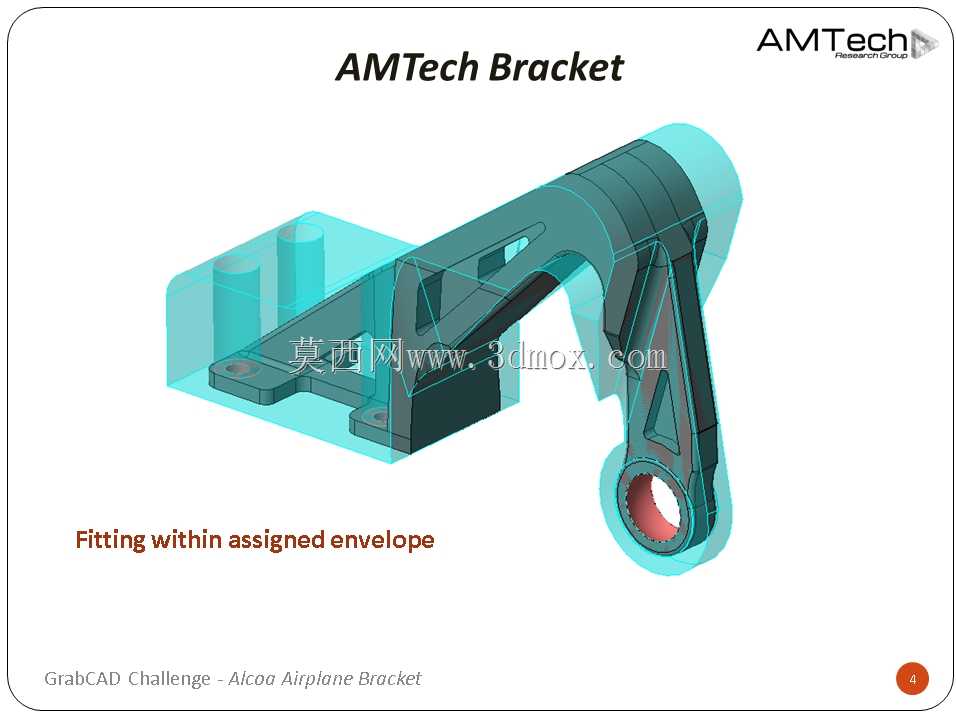

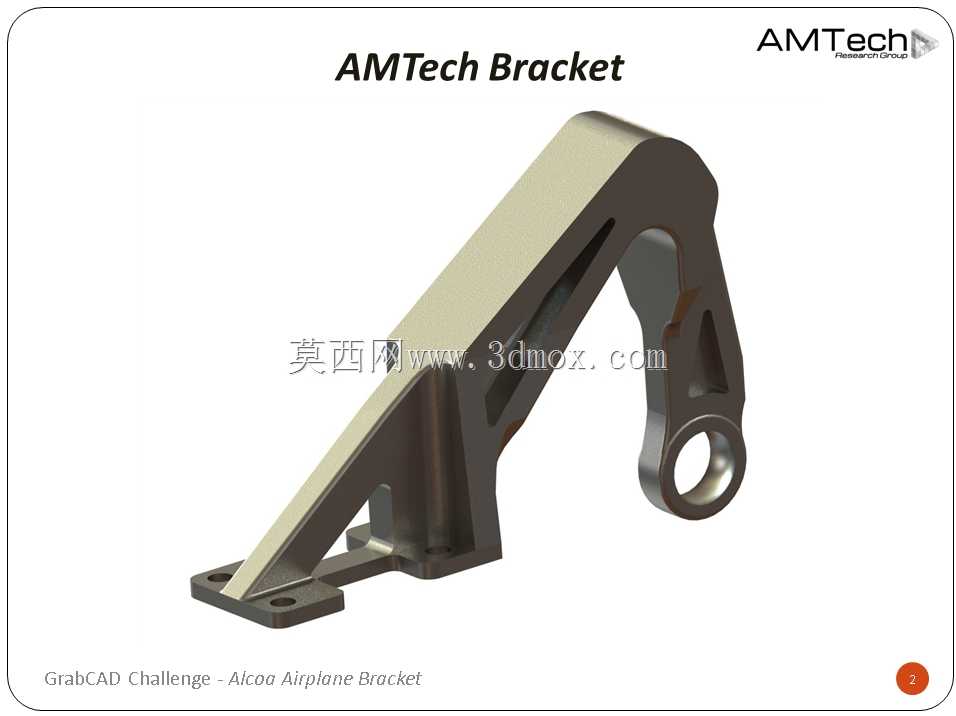

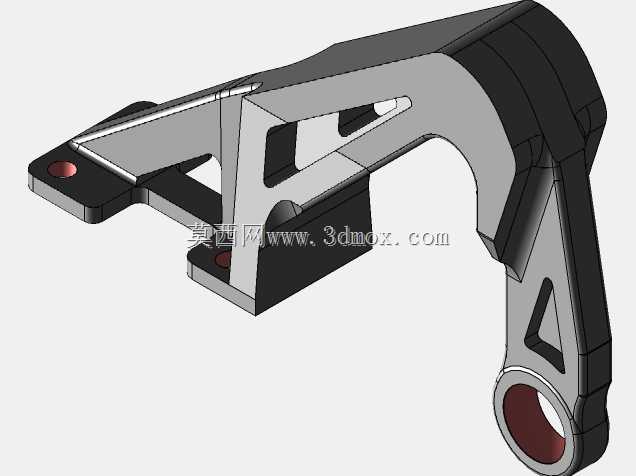

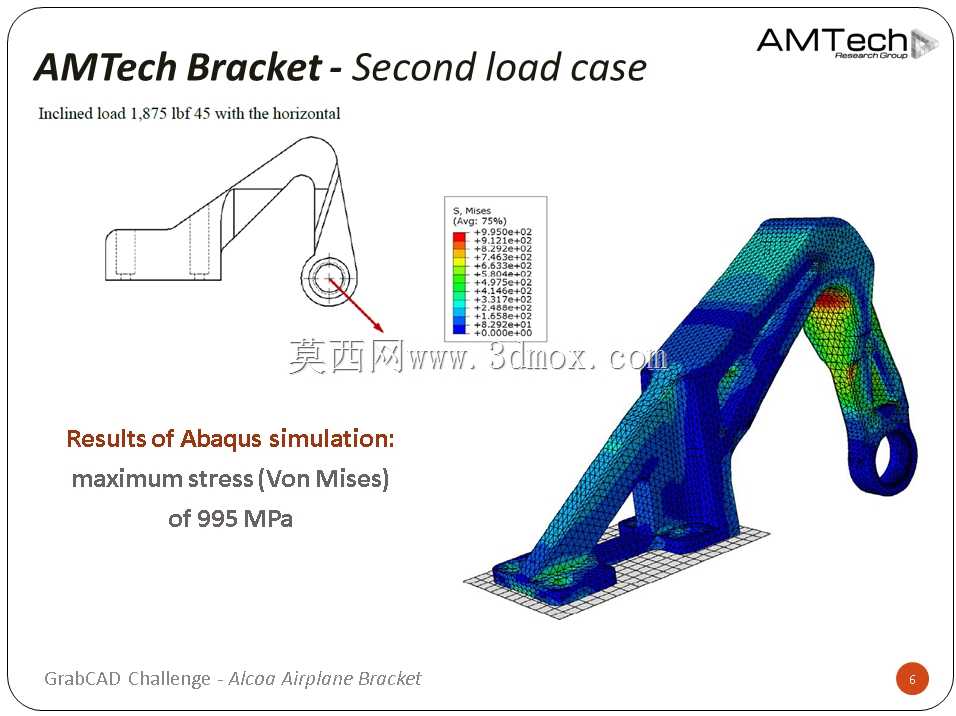

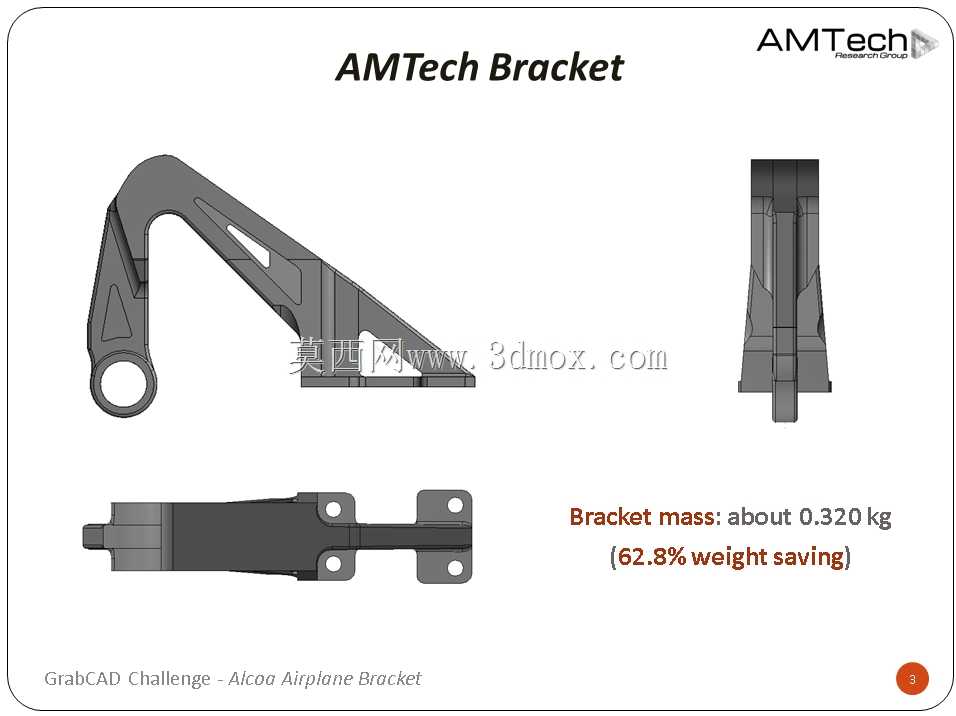

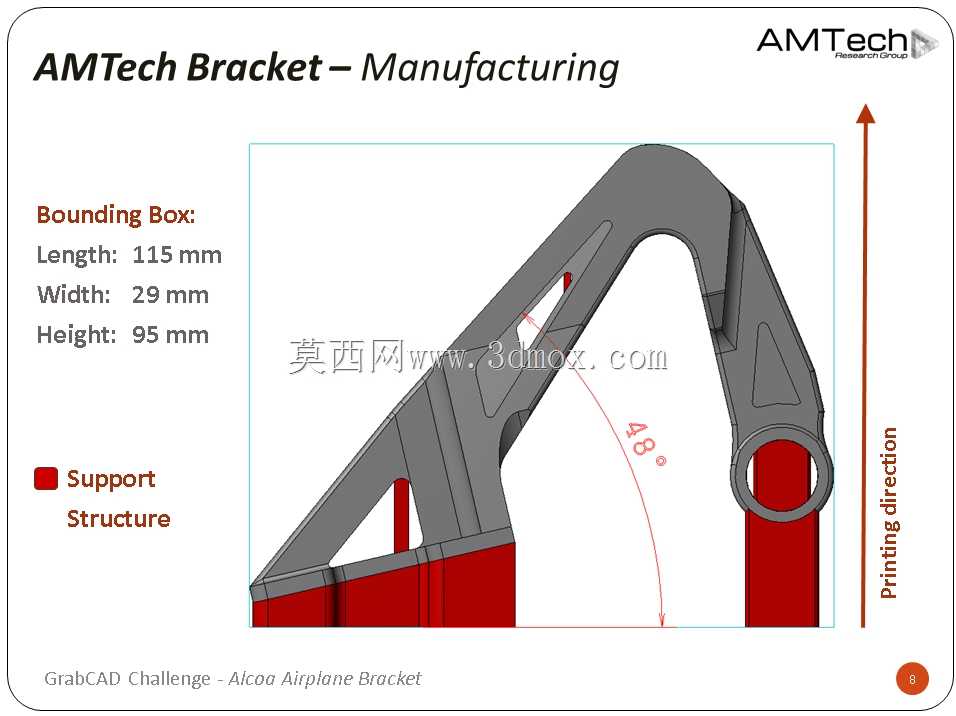

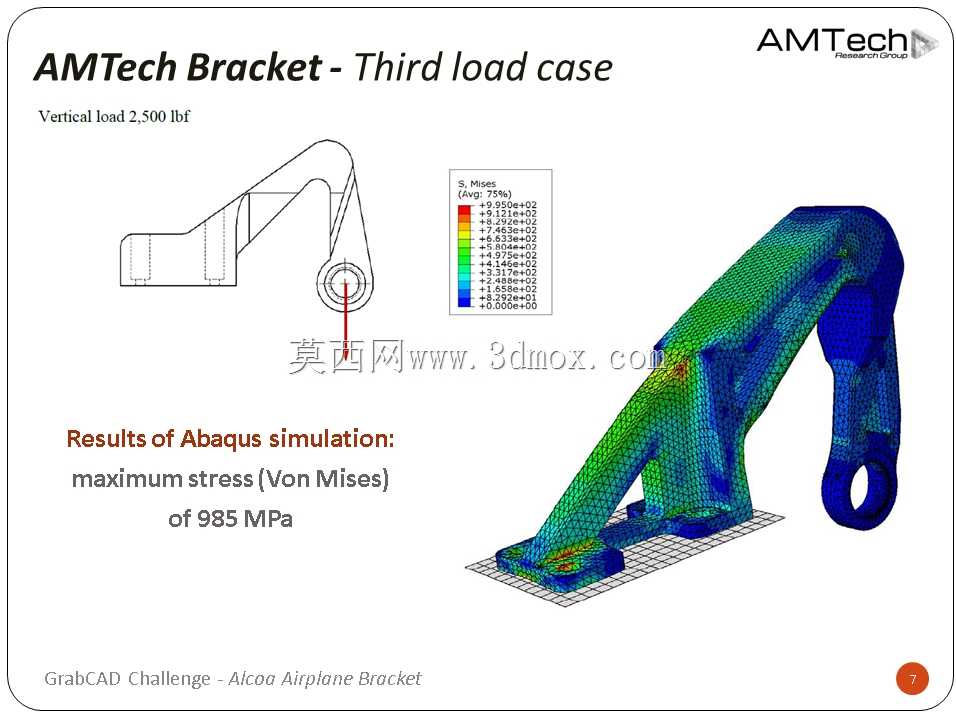

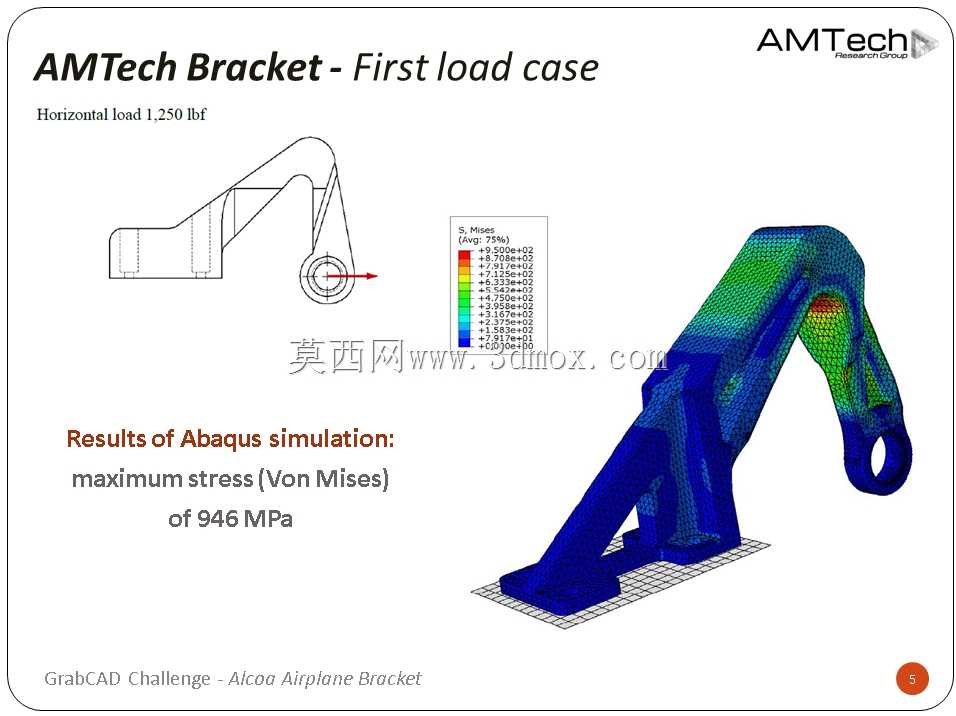

这款连接支架主要面向航空机载设备的安装固定场景，承担机载功能模块与机身主结构之间的载荷传递作用，日常服役过程中需要承受设备自重带来的静载荷，以及飞行过程中机动动作产生的交变冲击载荷，对结构的刚度、疲劳强度都有较高要求。从结构设计逻辑来看，该支架采用了拓扑优化的设计思路，在保证安装接口尺寸完全匹配原有装配边界的前提下，对非承载区域的材料做了最大化去除，整体采用一体化斜向筋条搭配局部镂空的结构形式，替代了传统实心支架的冗余材料布局。安装端采用带定位孔的平板法兰结构，两个安装孔的孔位公差与原有安装基准完全对齐，不需要对机身预装接口做任何修改即可完成替换装配，法兰面与筋条衔接处做了大圆角过渡处理，避免应力集中导致的疲劳断裂风险。支架另一端的铰接耳孔采用一体化镗孔成型，孔壁预留了足够的衬套安装厚度，可配合耐磨衬套实现与活动构件的铰接连接，耳孔周边的环形加强筋刚好覆盖铰接载荷的扩散路径，不会出现局部刚度不足导致的铰接卡滞问题。实际测试验证中，优化后的支架在满足相同承载能力、刚度指标的前提下，重量较原实心结构降低六成以上，有效降低了机载设备的整体自重，对于提升飞行器有效载荷占比有实际意义。结构的筋条走向完全按照主应力迹线布置，所有镂空区域都避开了主载荷传递路径，不会出现传力路径中断导致的局部应力过高问题，同时镂空结构也减少了材料的使用量，降低了单件的加工成本。从安装边界来看，支架整体外轮廓完全处于原有安装空间的包络范围内，不会和周边的管路、线缆铺设路径产生干涉，装配过程中不需要调整周边其他构件的位置，可直接完成原位替换。筋条的厚度经过多轮仿真迭代，在满足最小壁厚加工要求的同时，兼顾了铸造或者增材制造的工艺可行性，不会出现薄壁区域填充不足或者成型缺陷的问题。
