克朗普萨特立方星框架结构设计方案

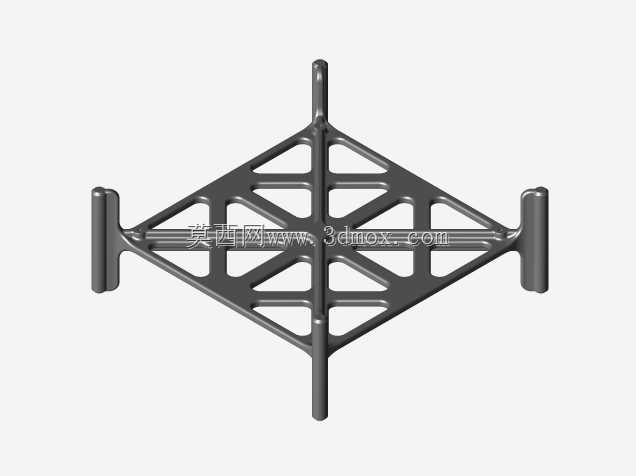

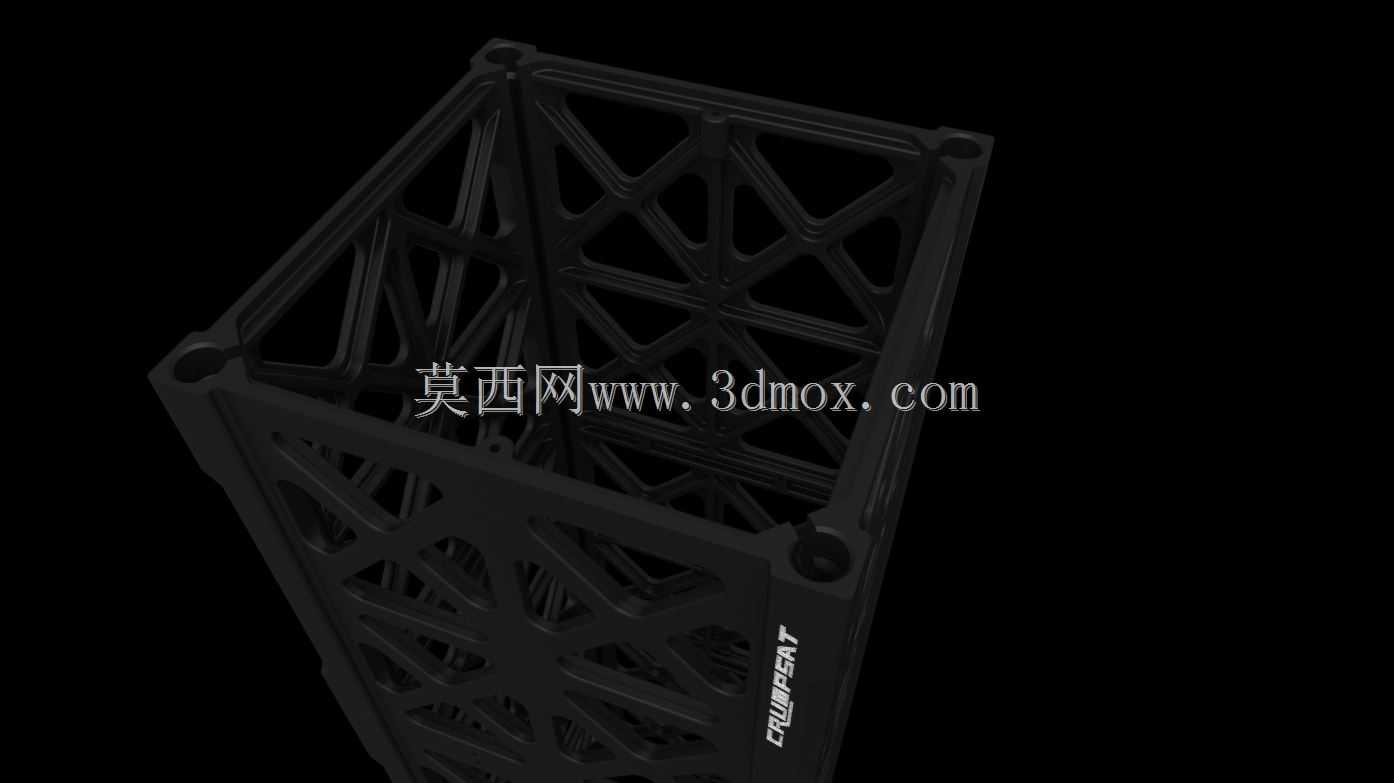

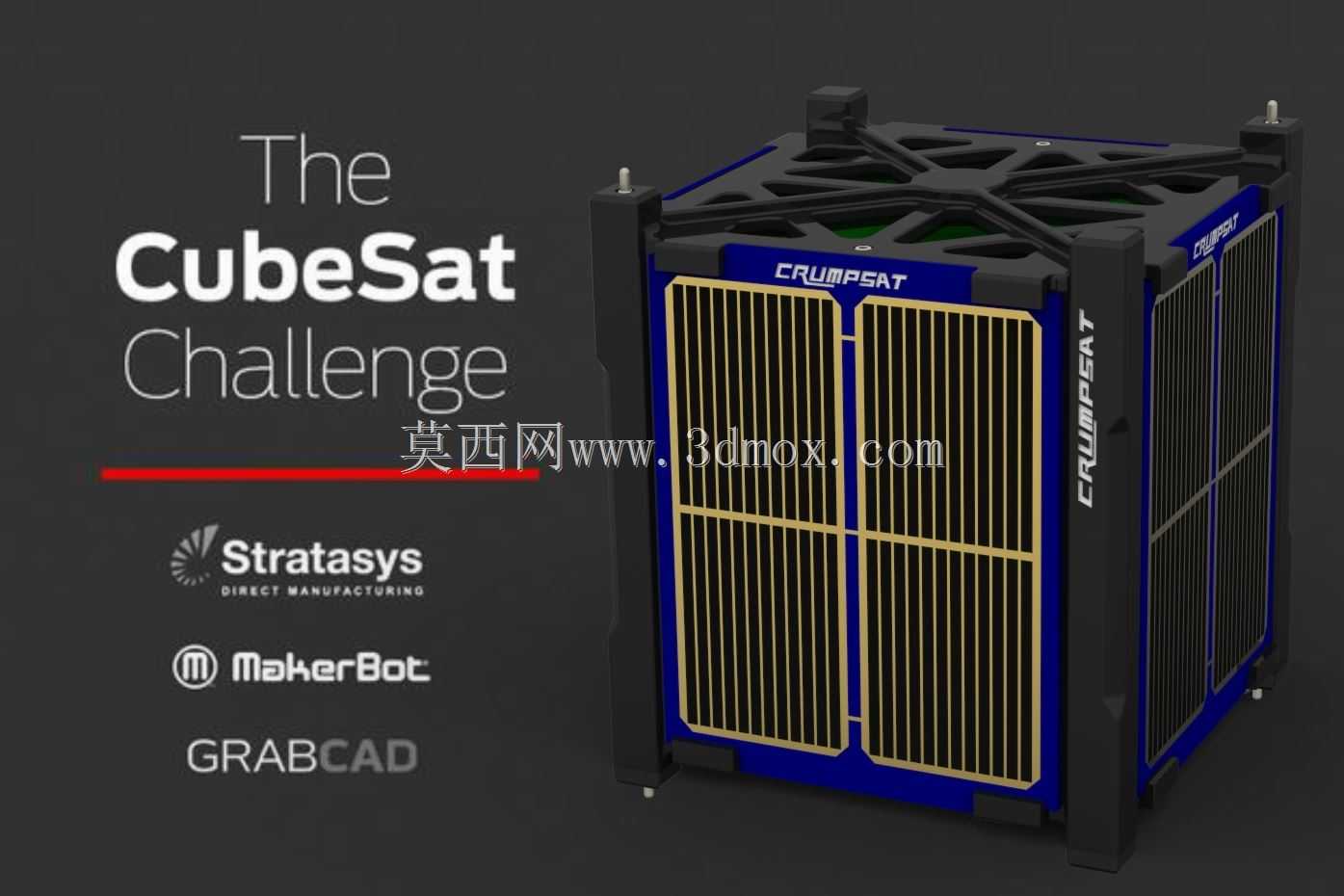

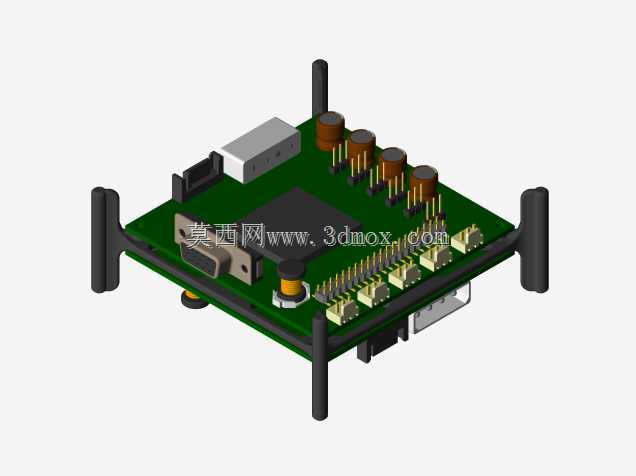

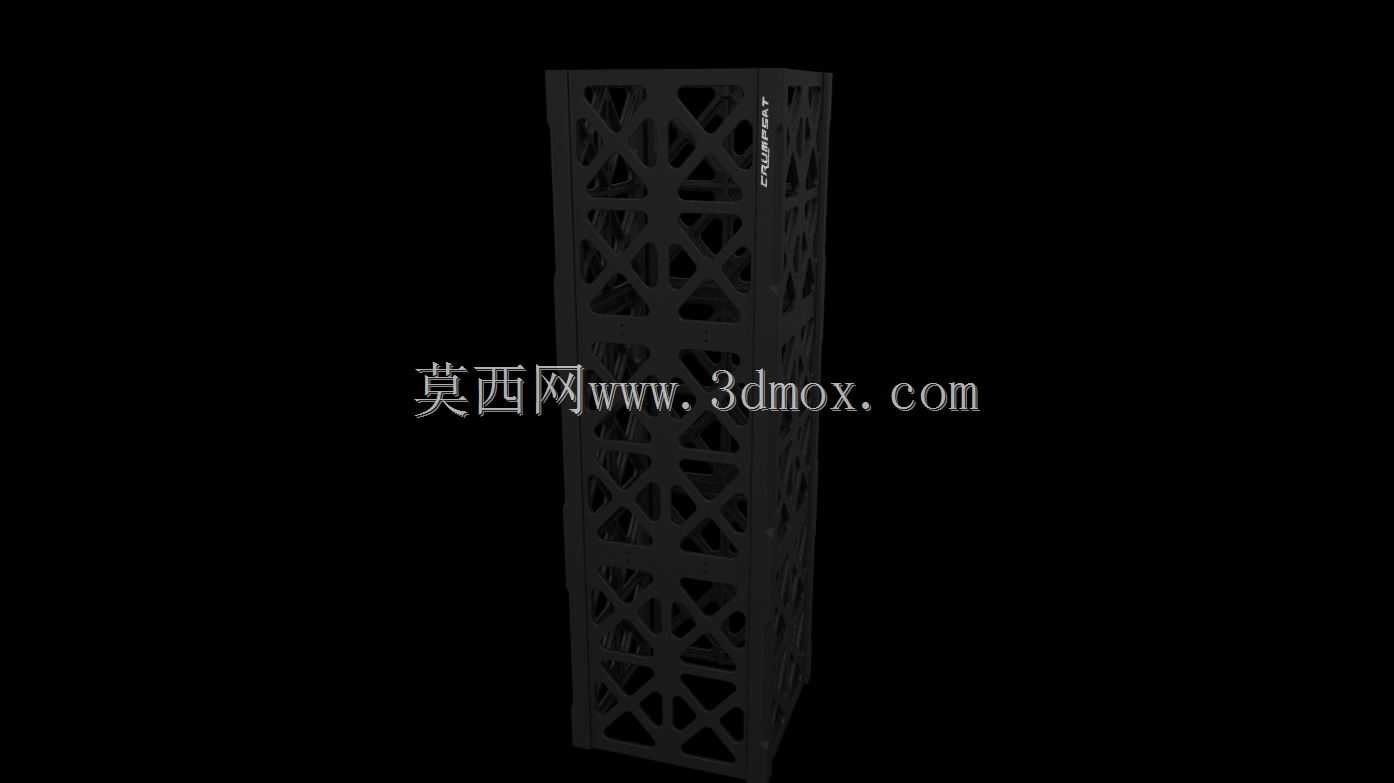

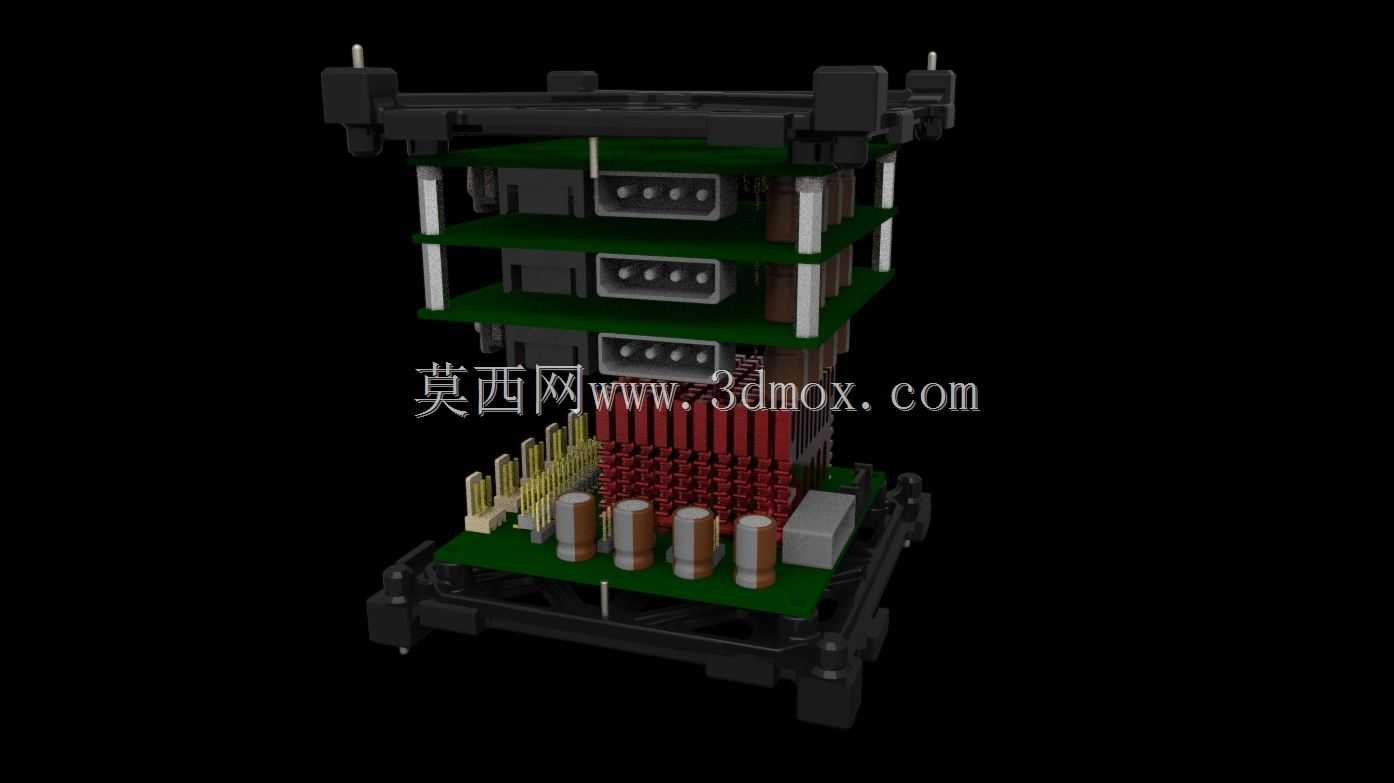

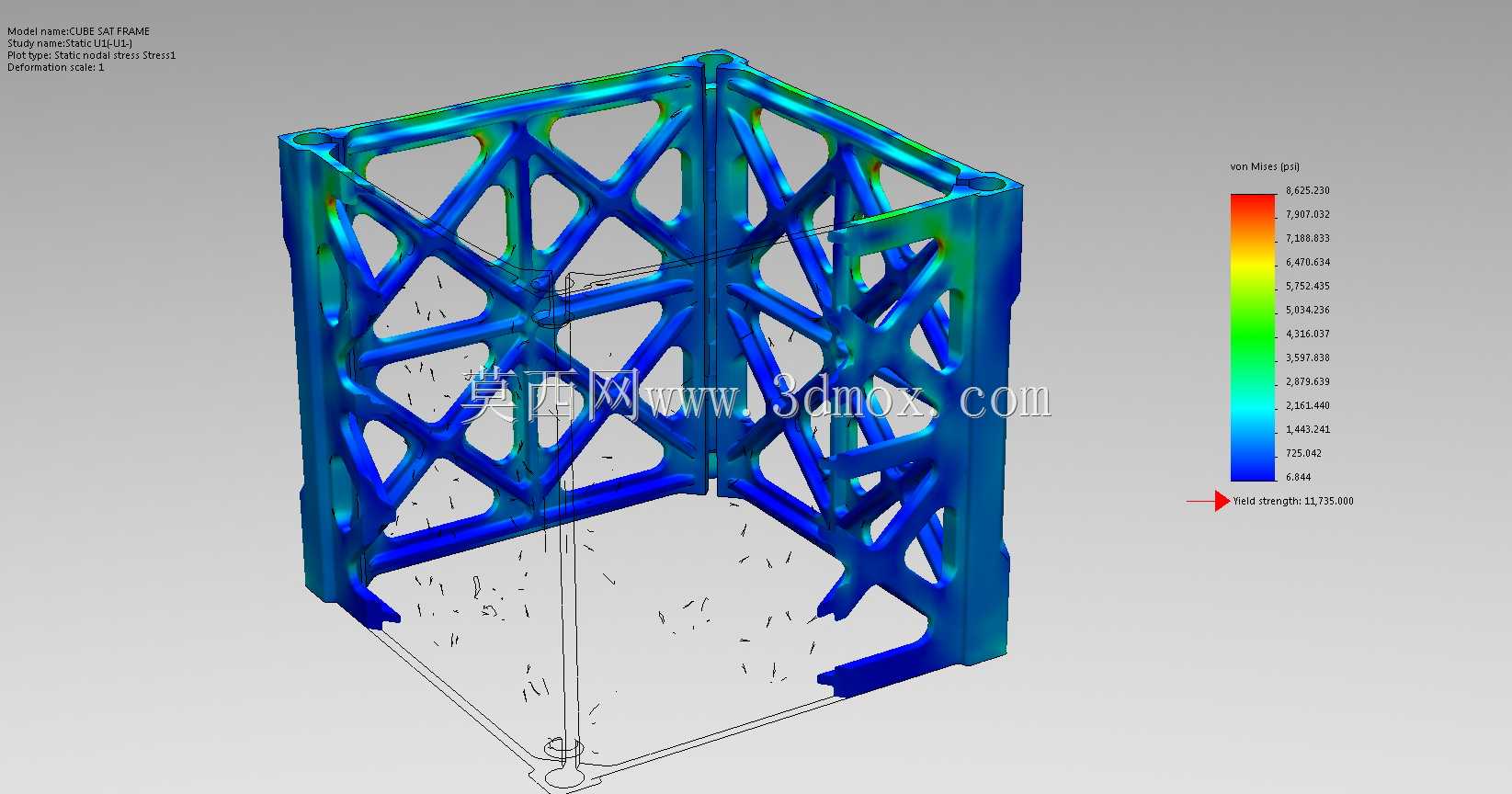

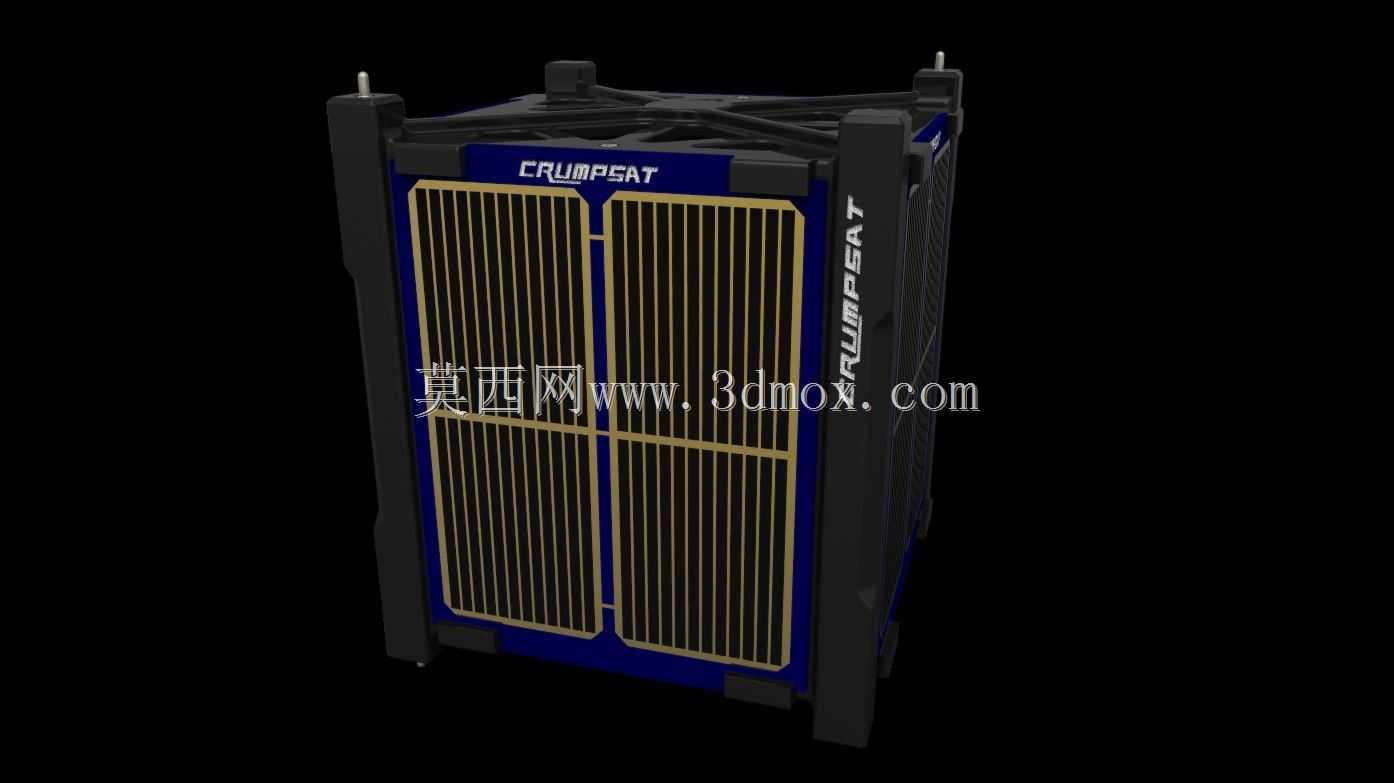

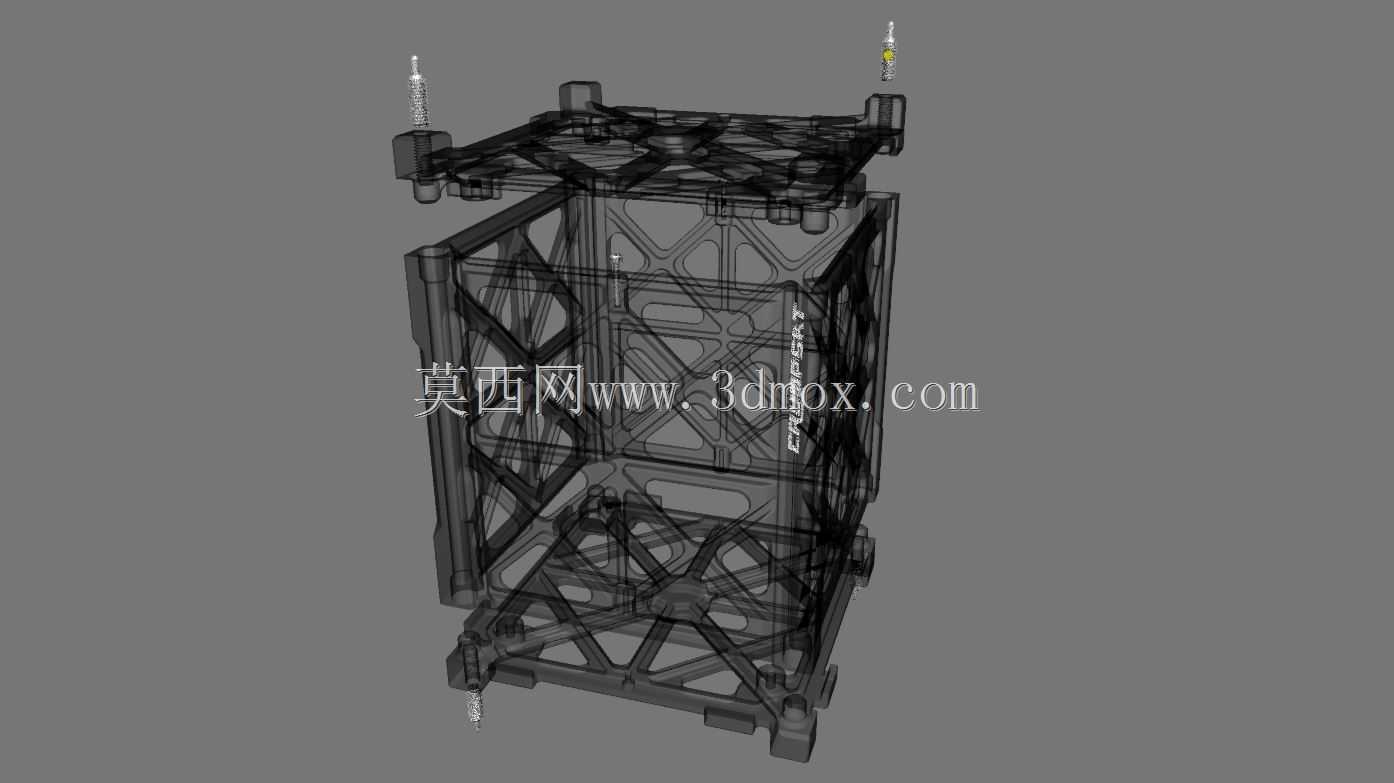

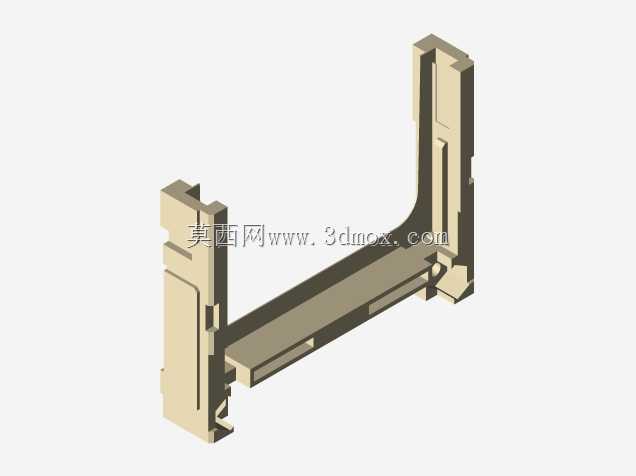

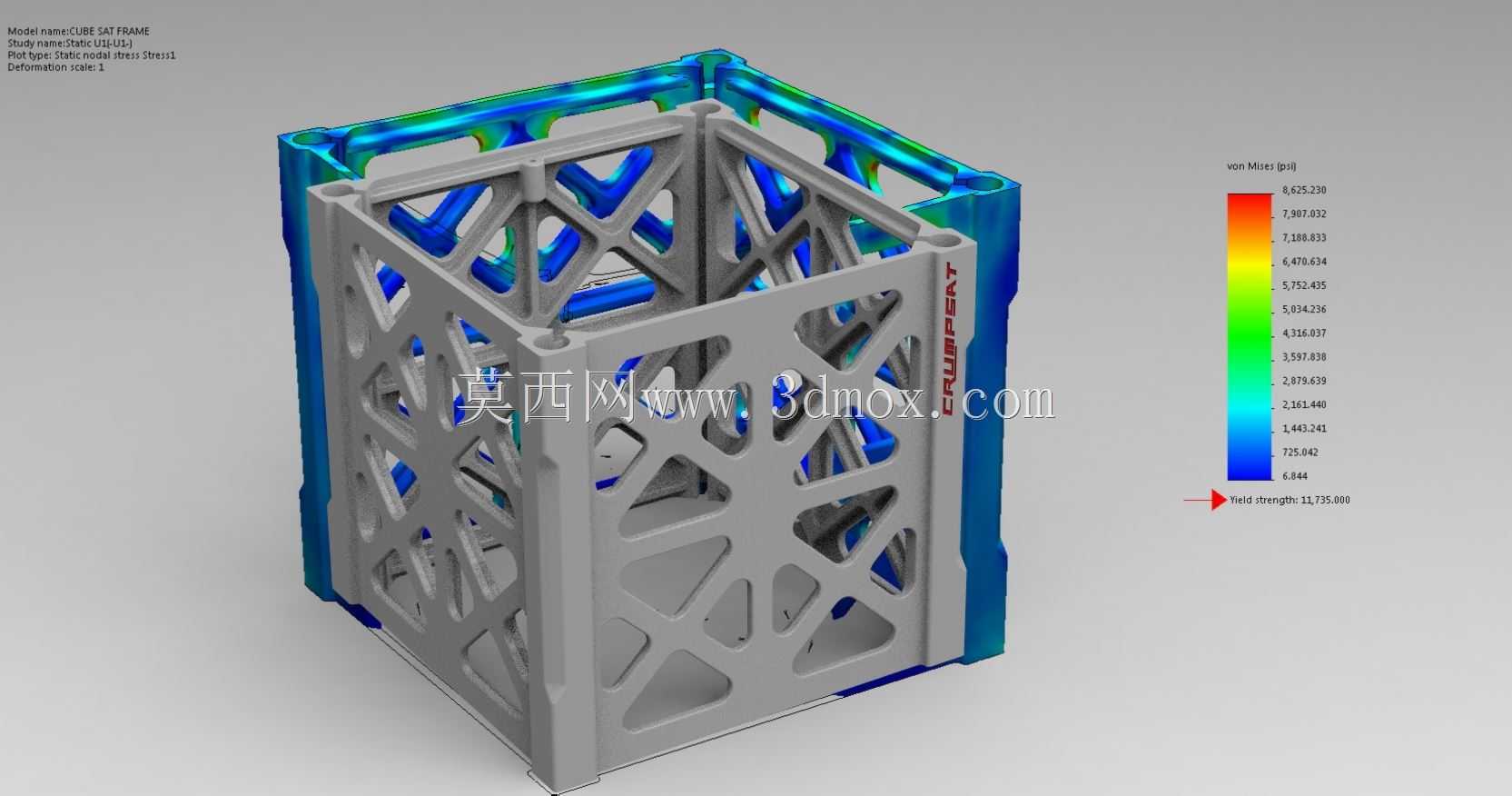

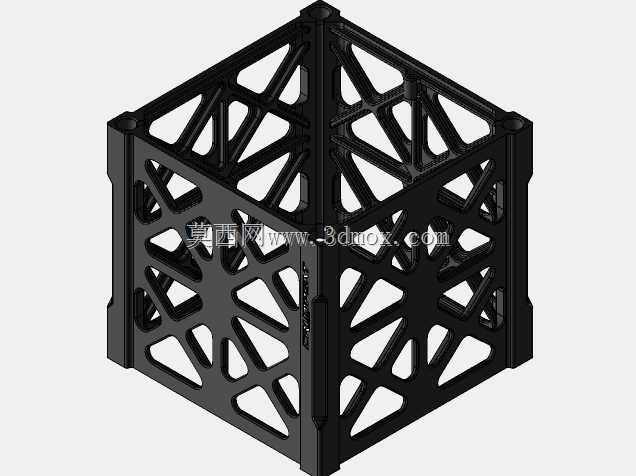

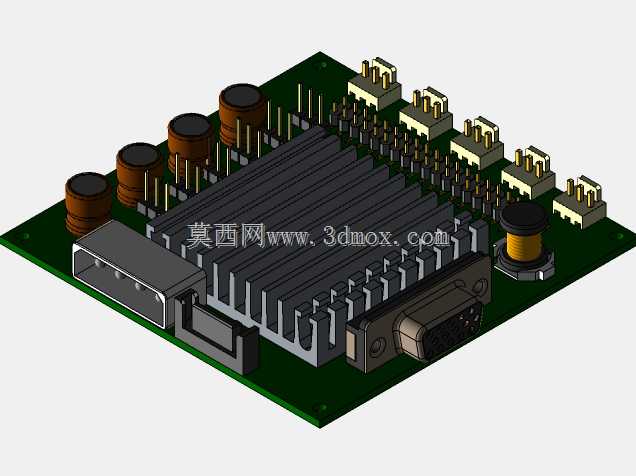

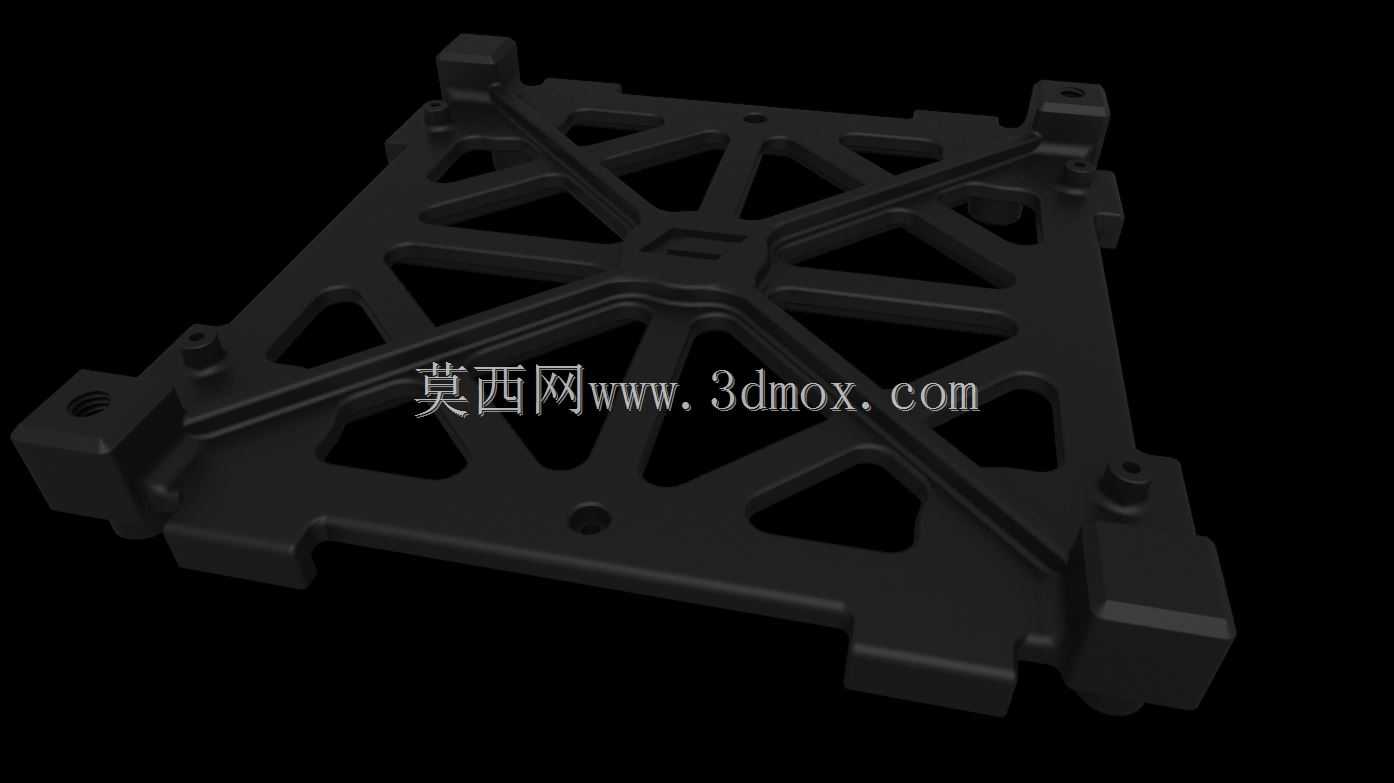

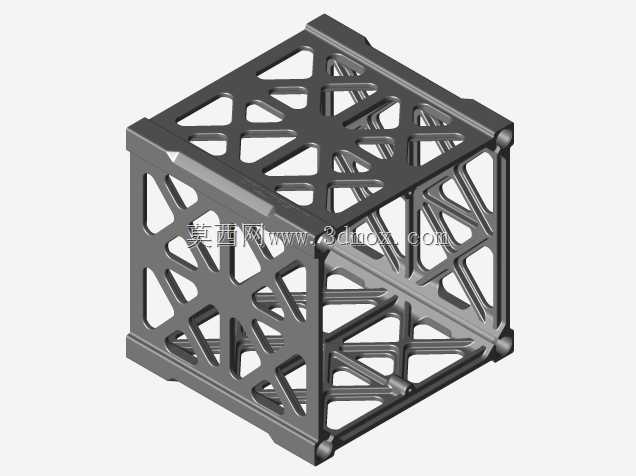

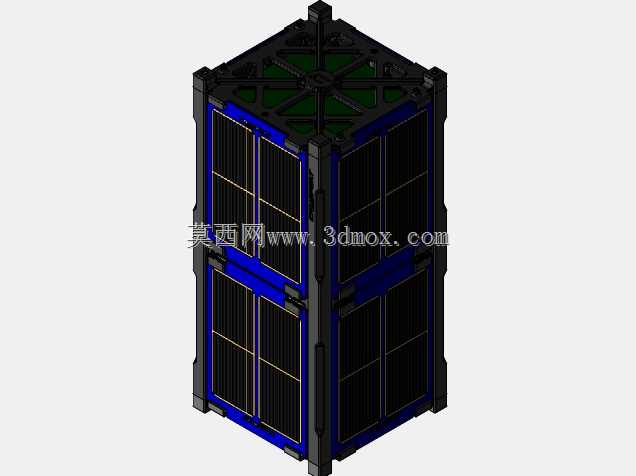

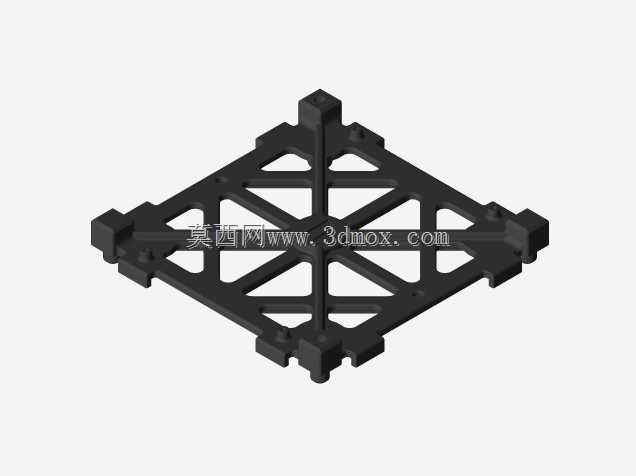

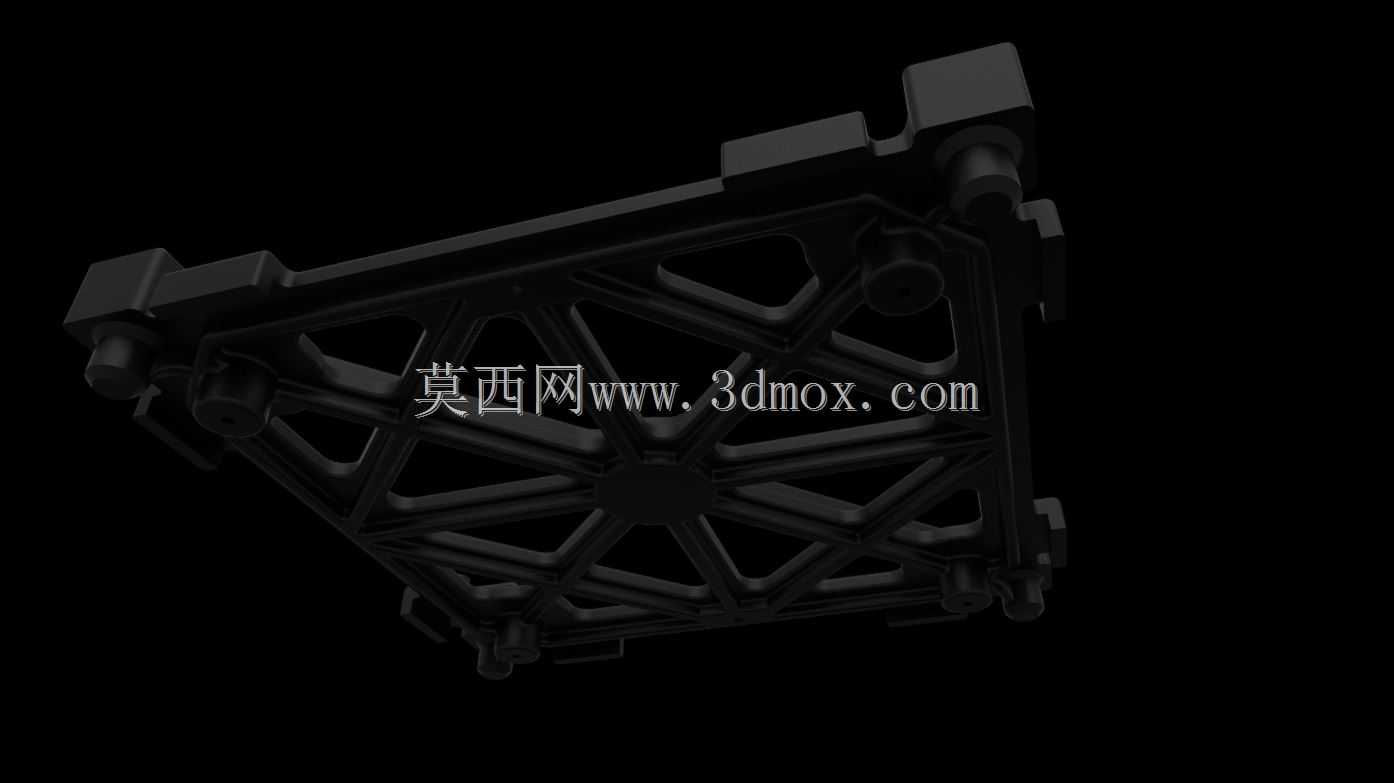

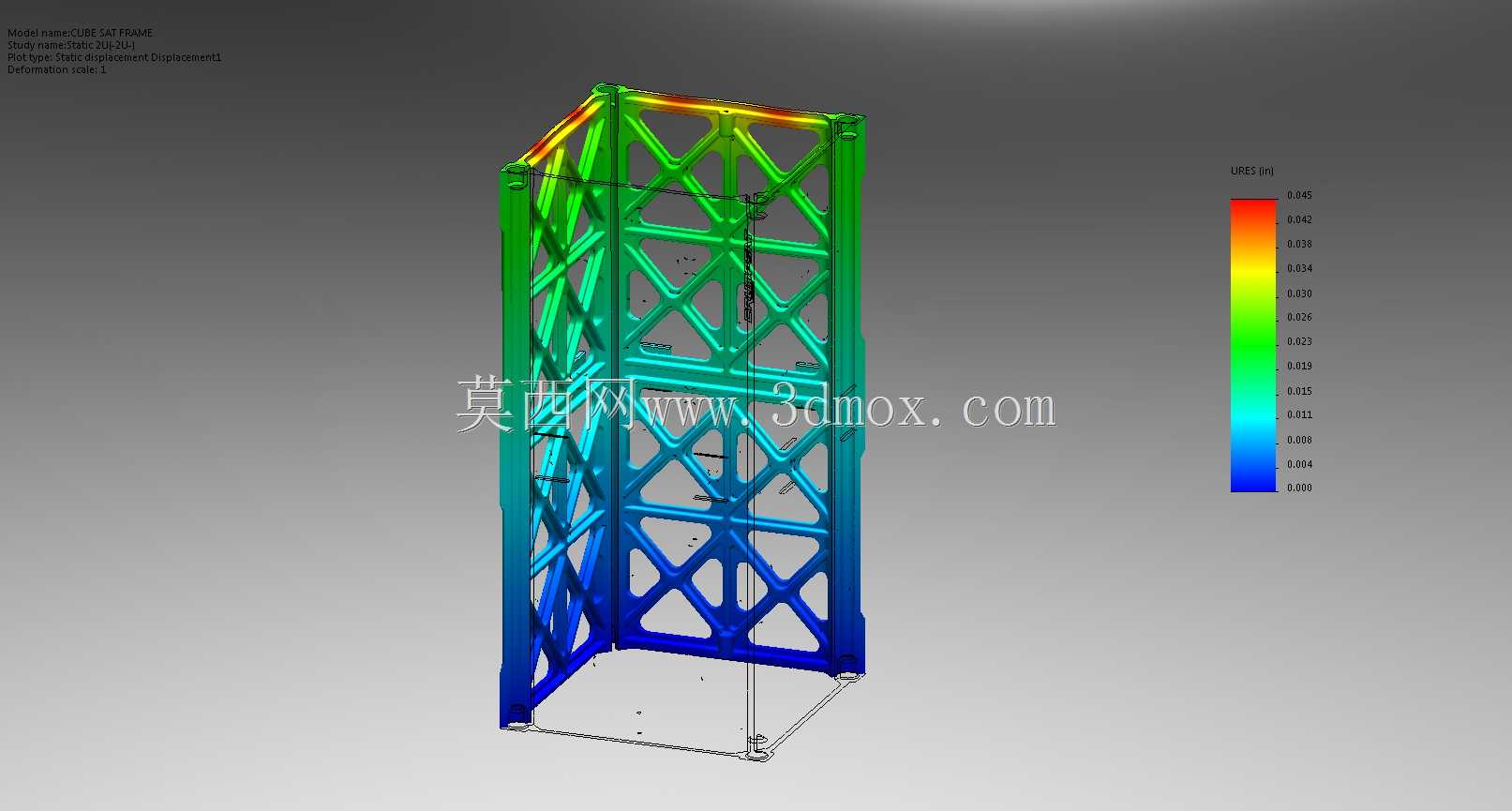

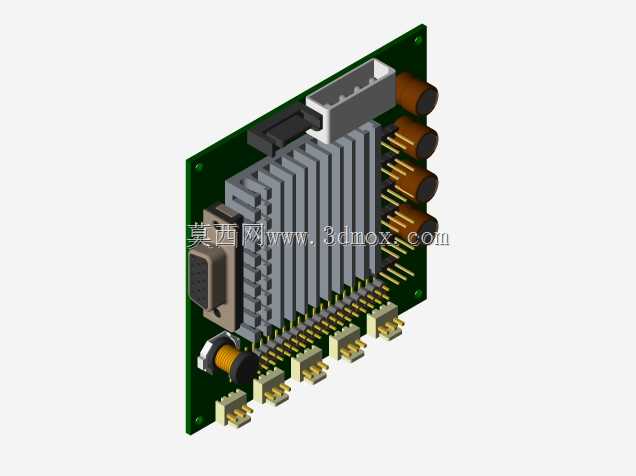

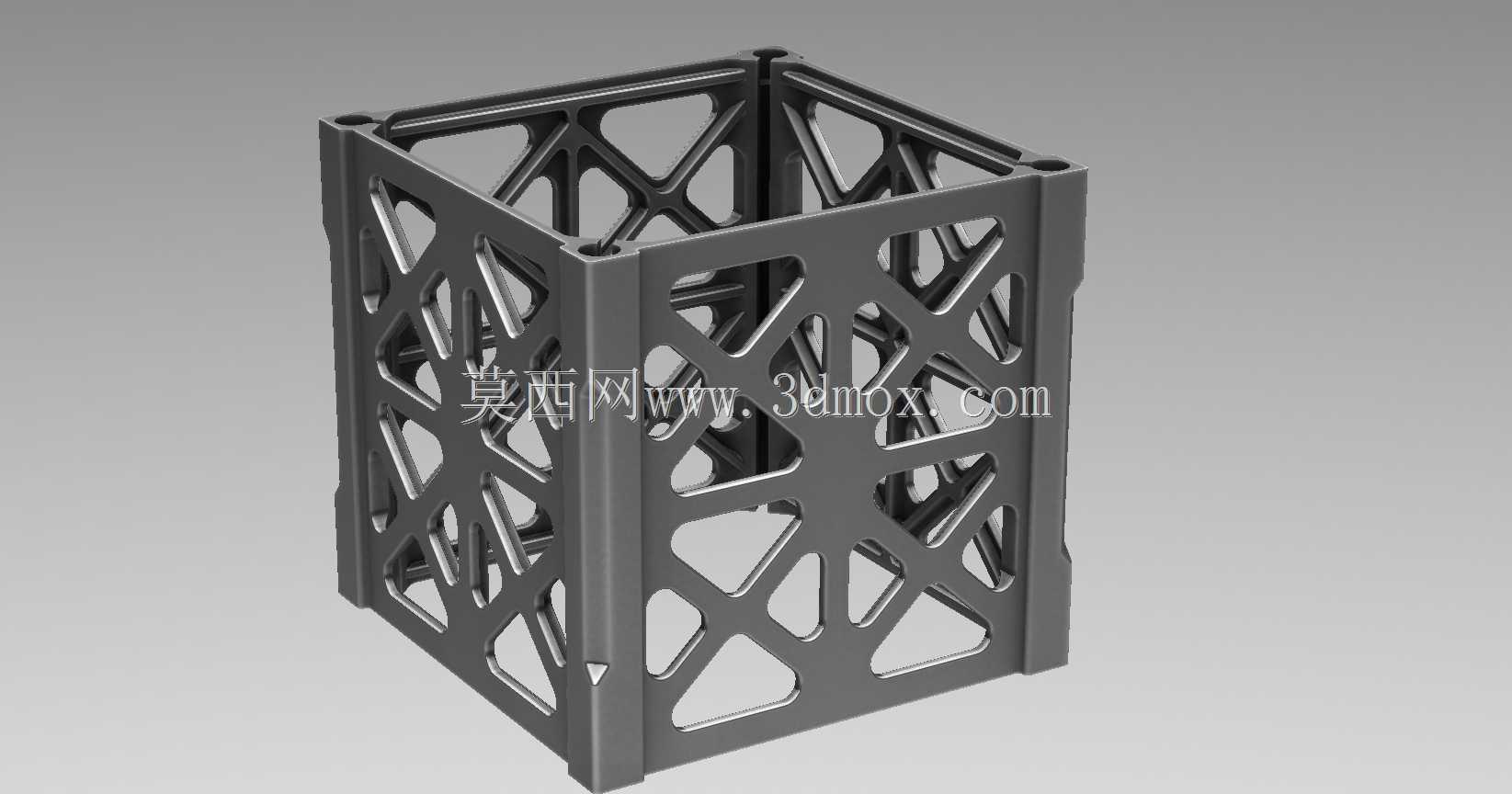

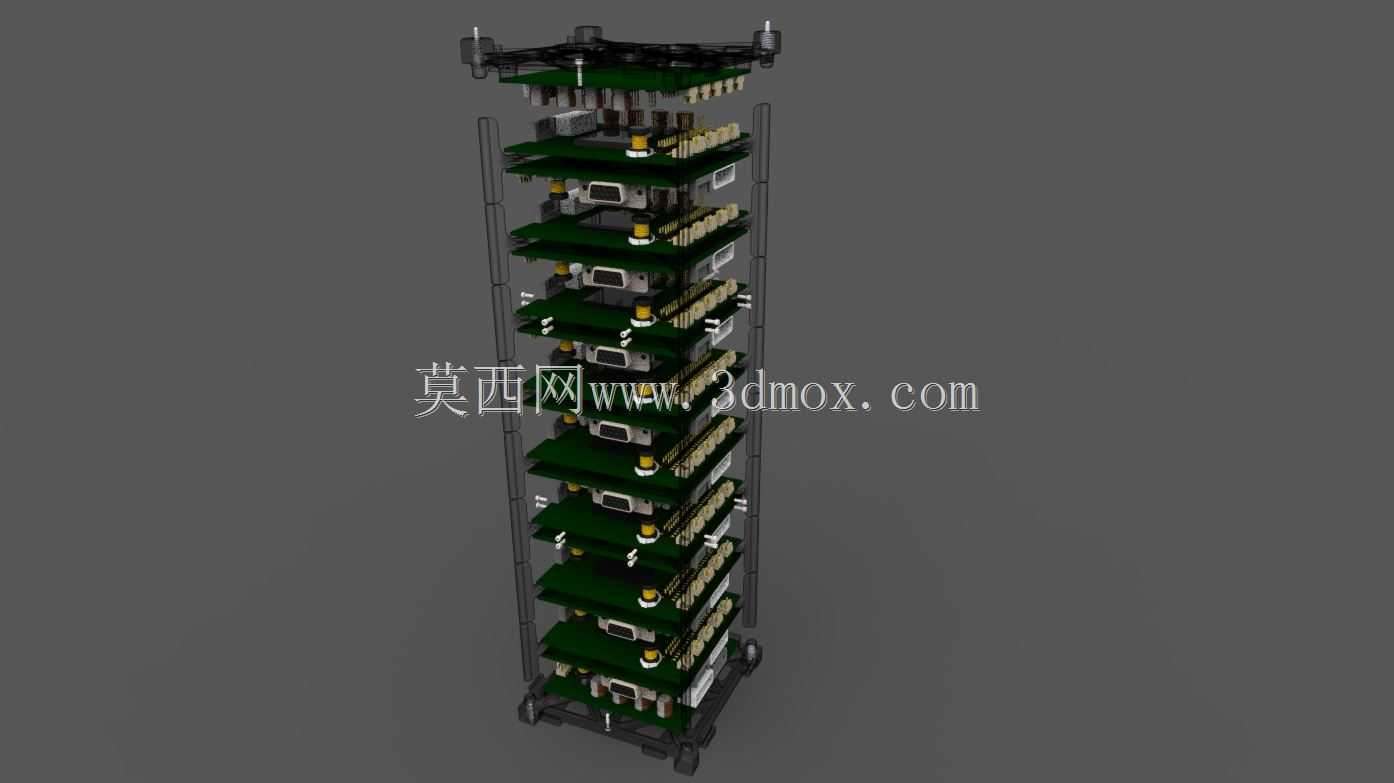

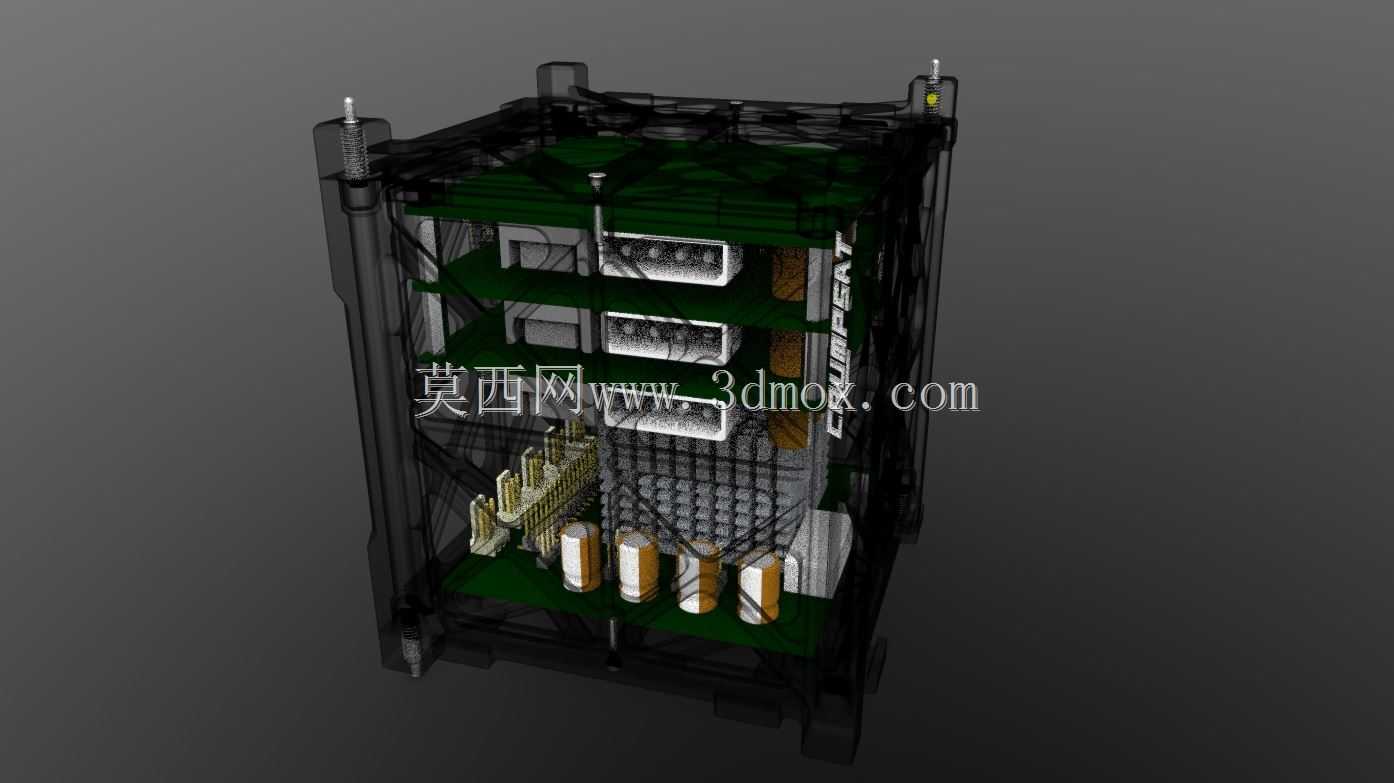

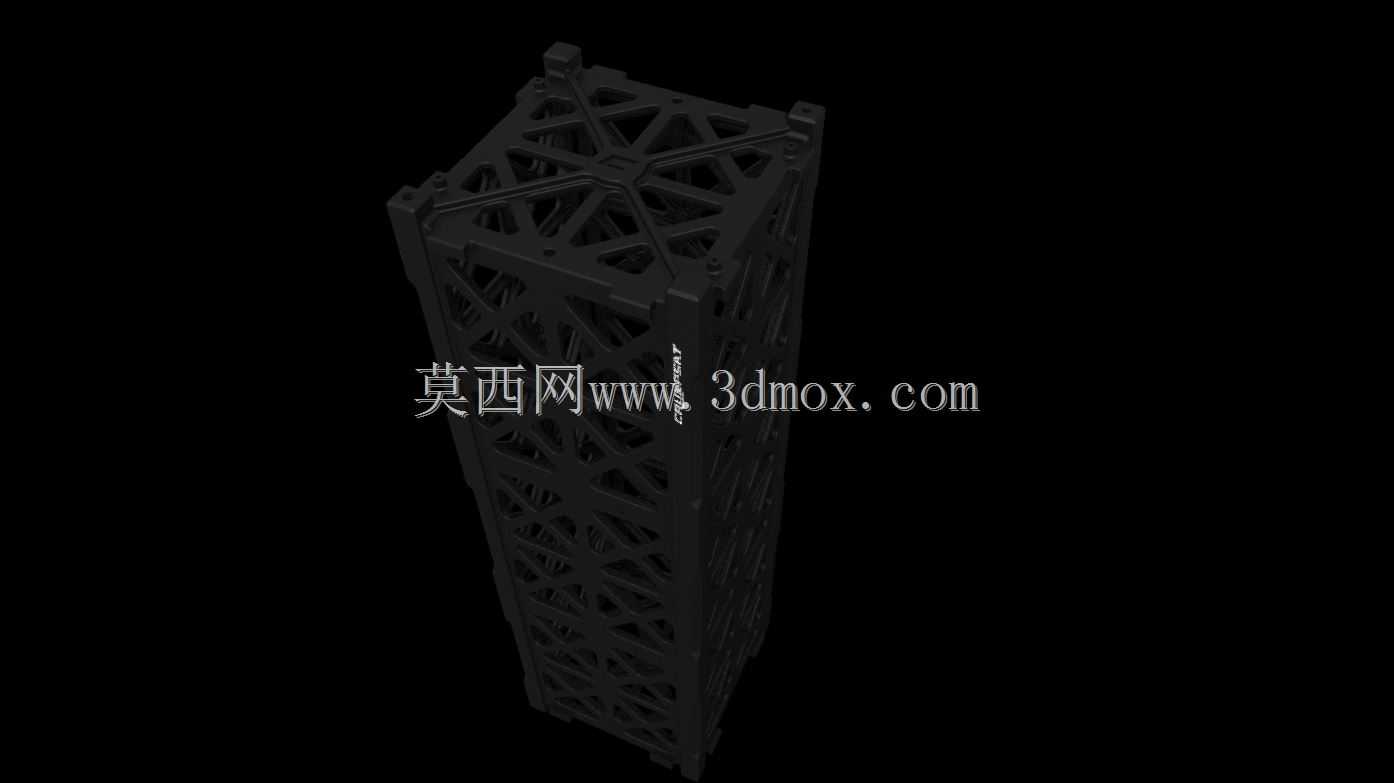

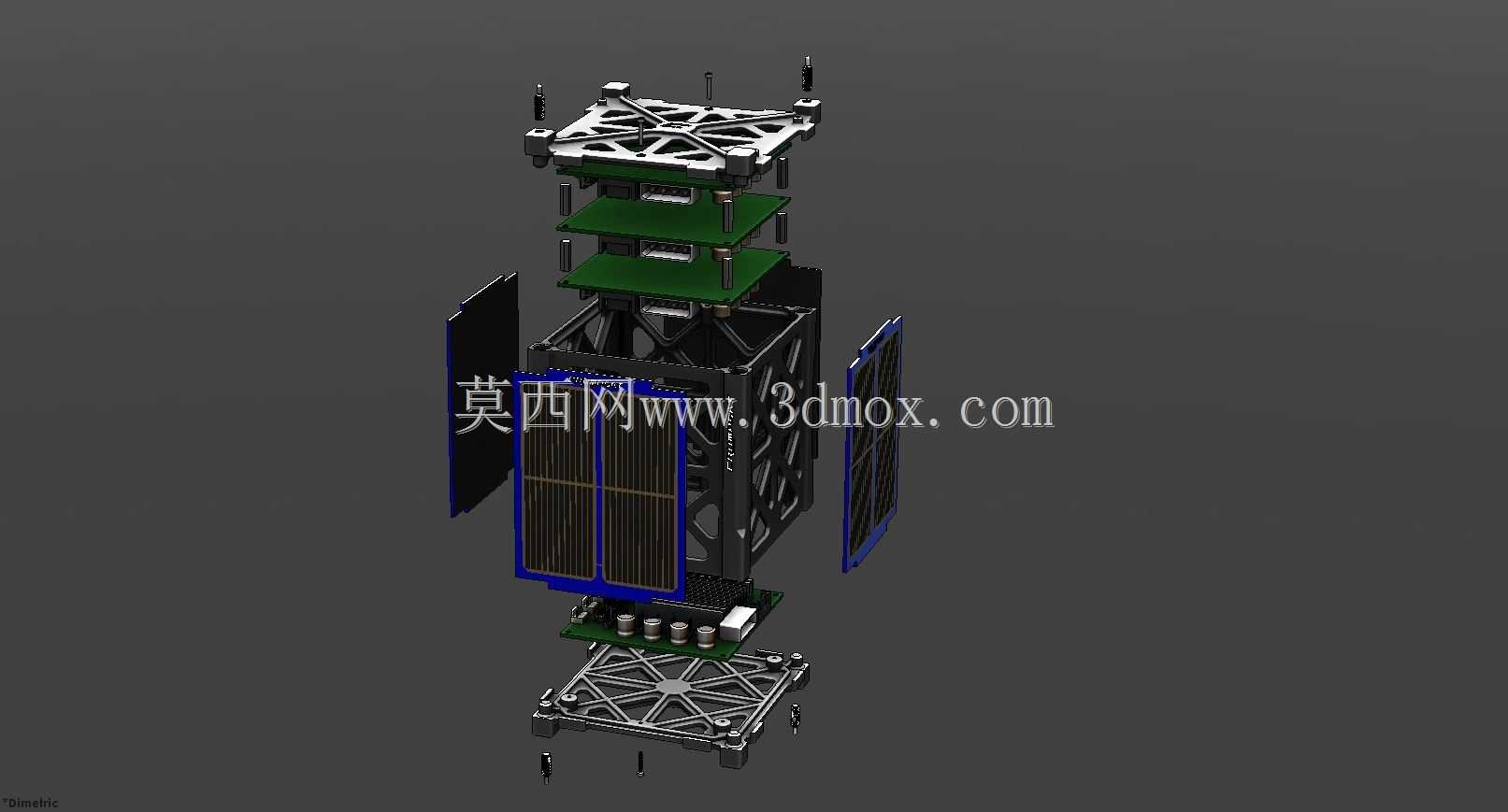

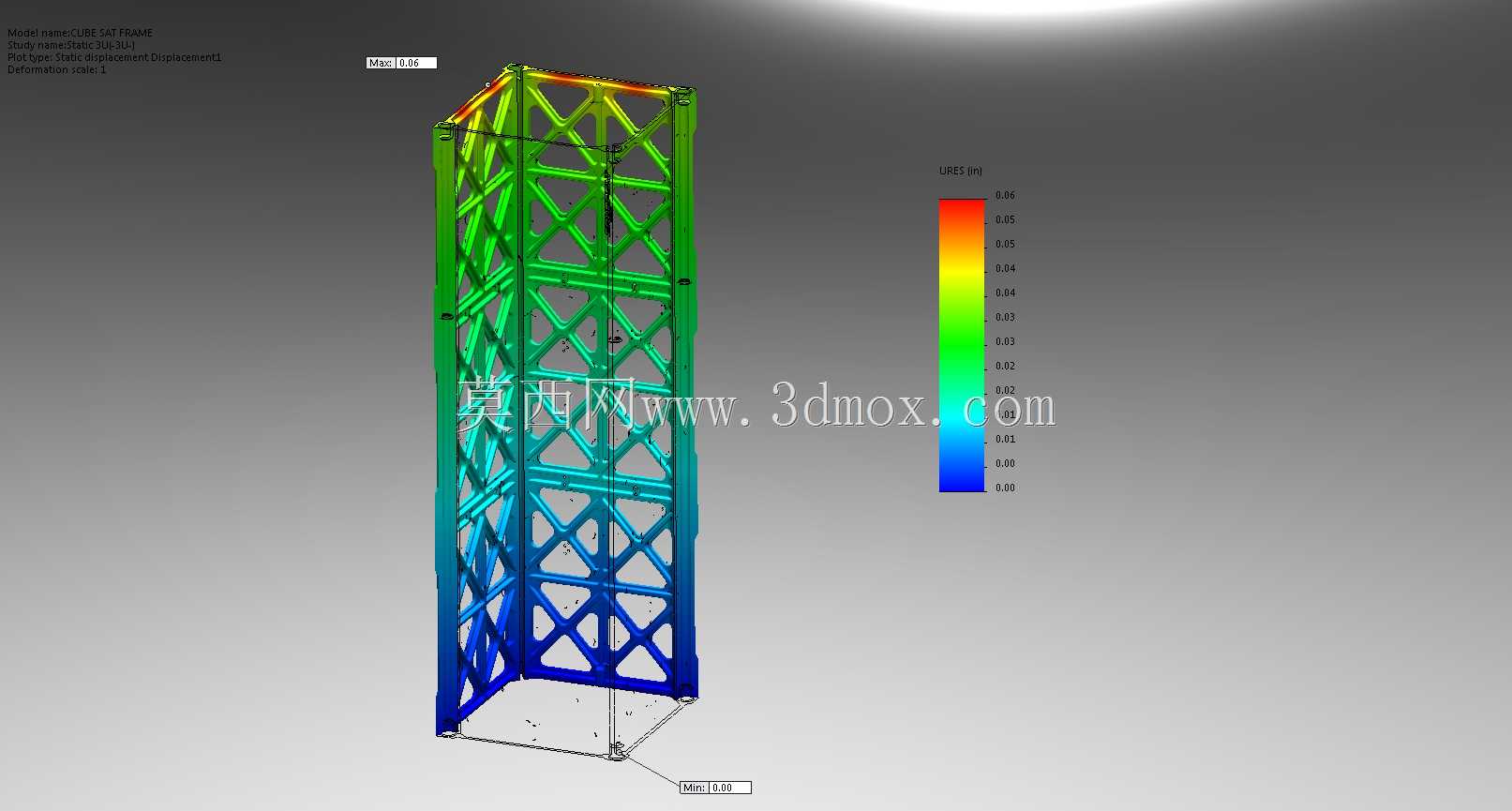

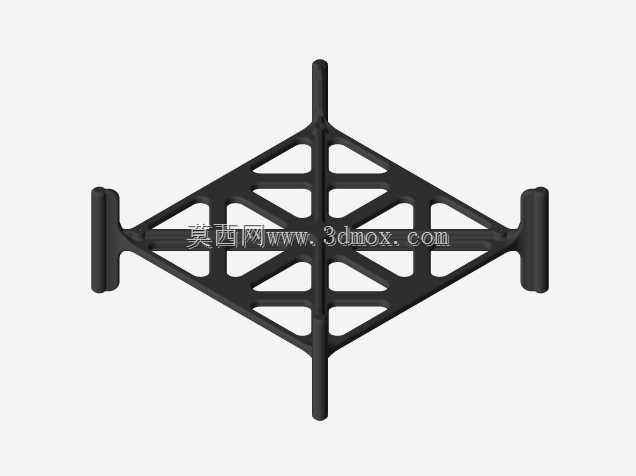

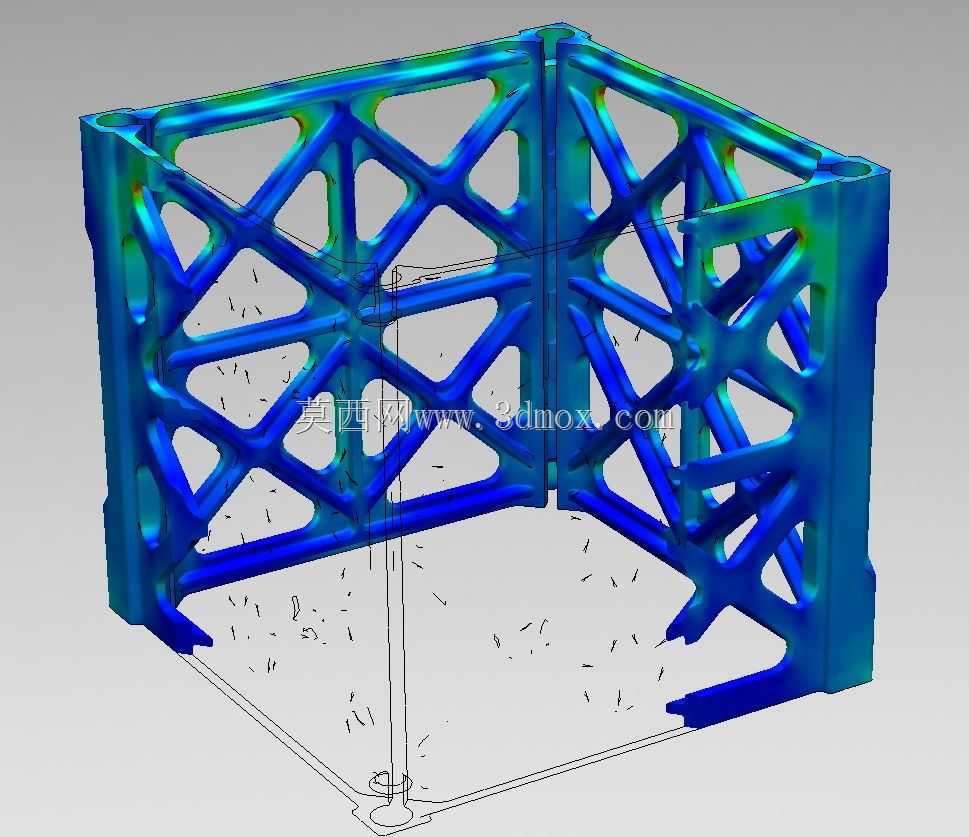

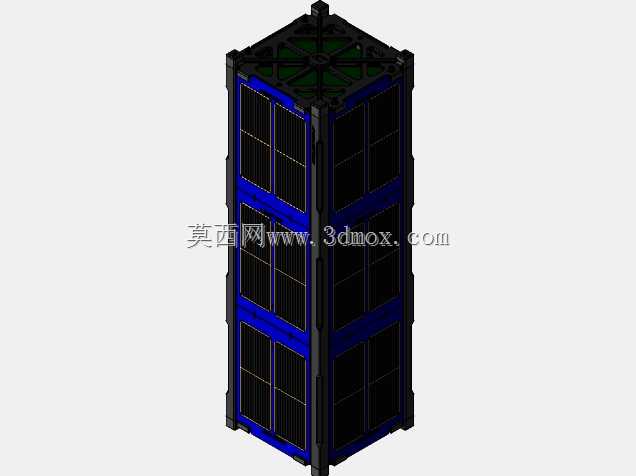

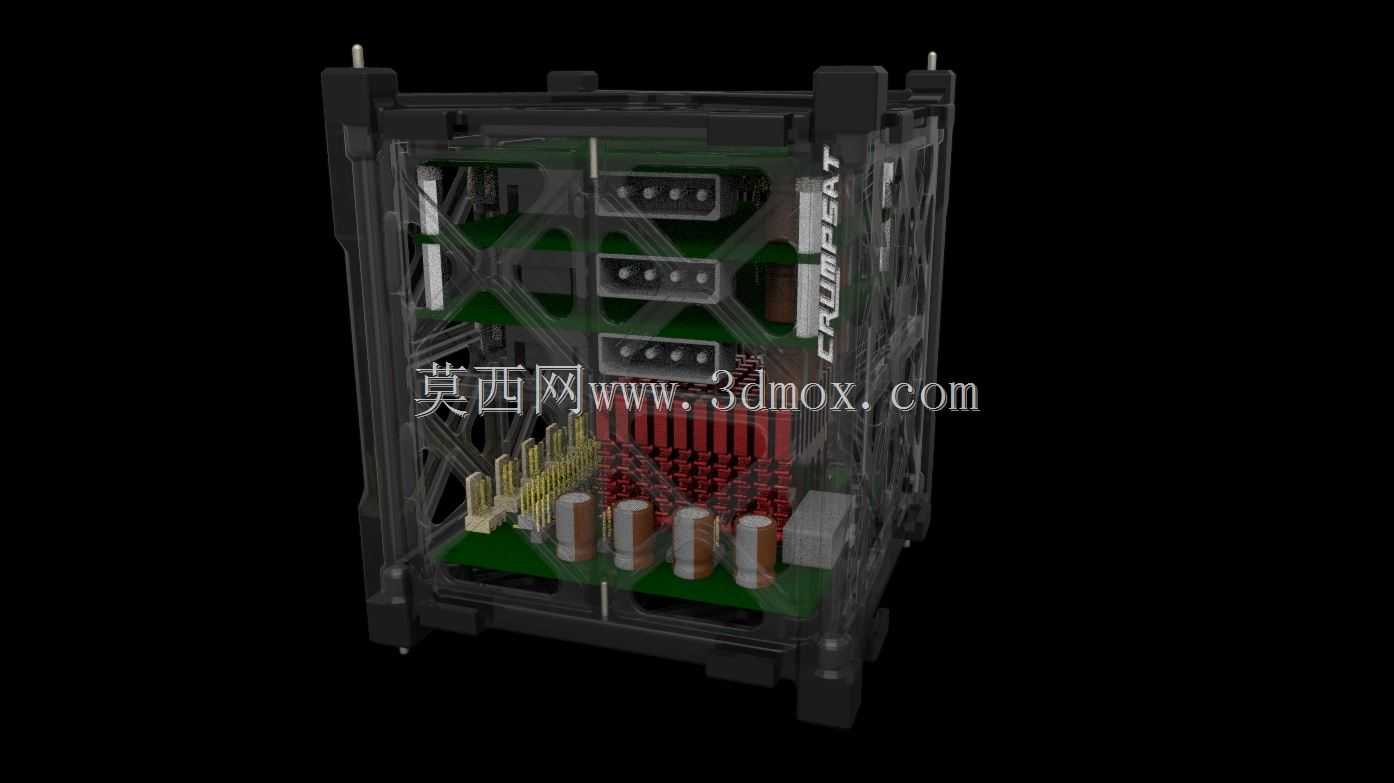

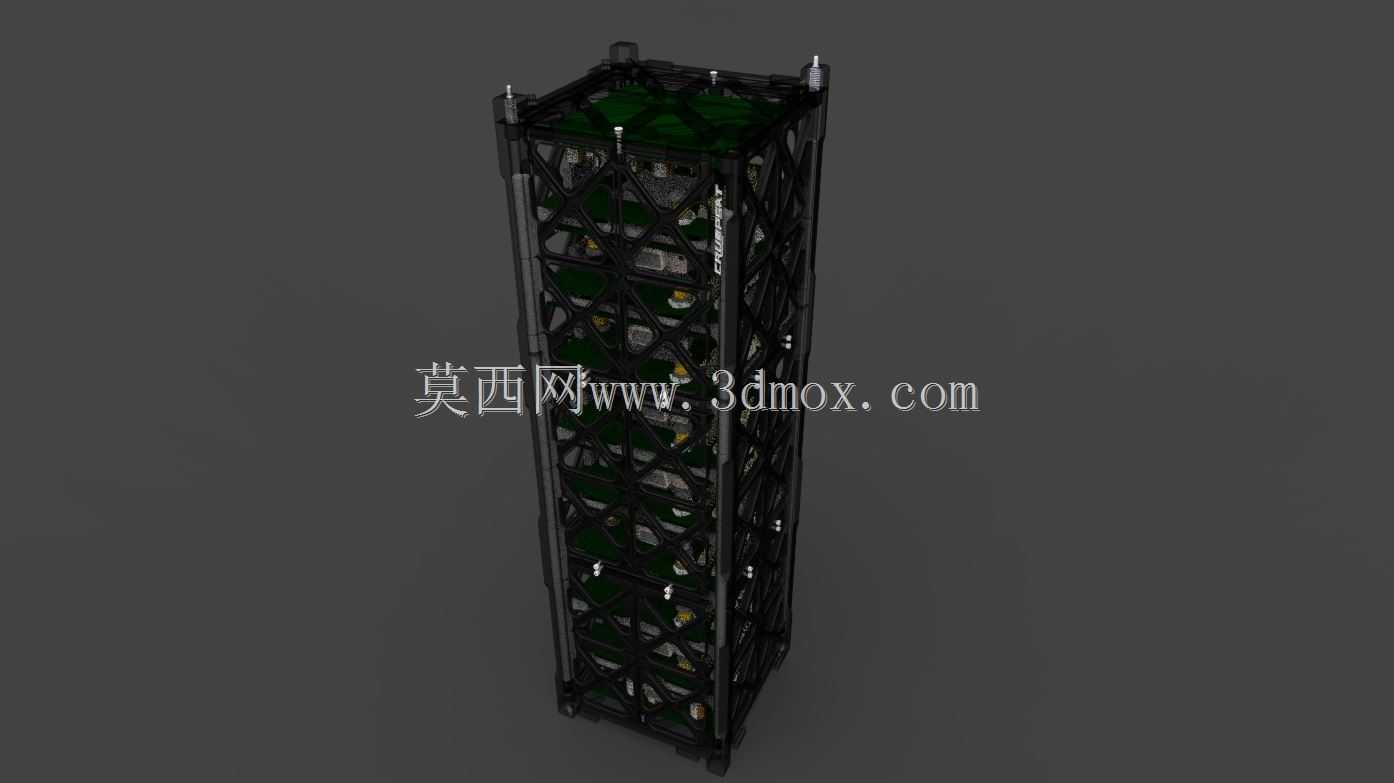

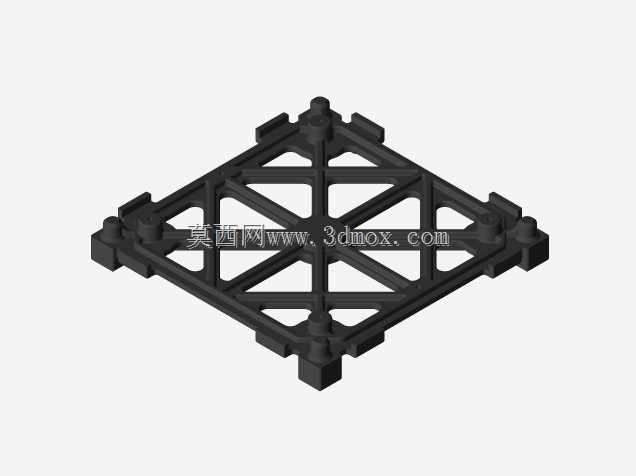

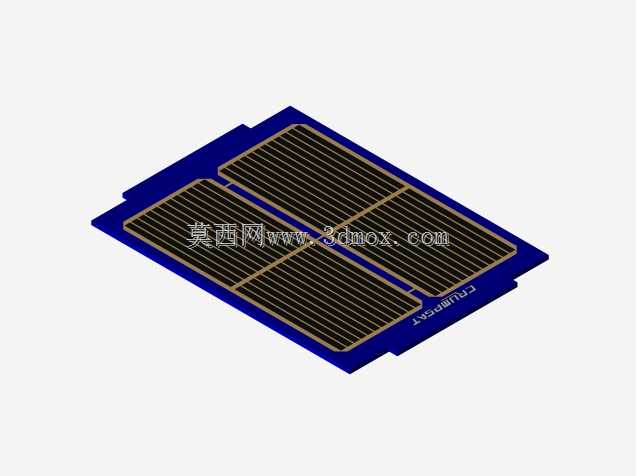

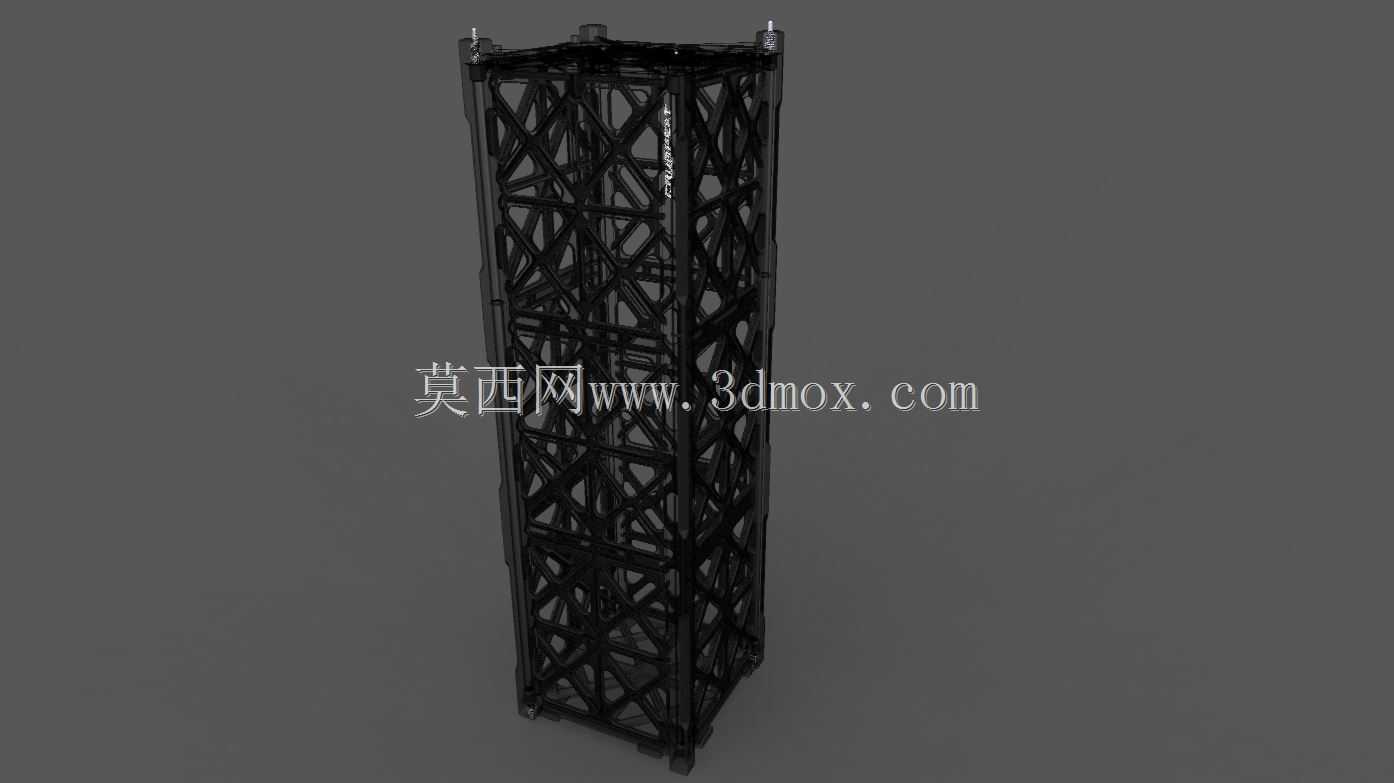

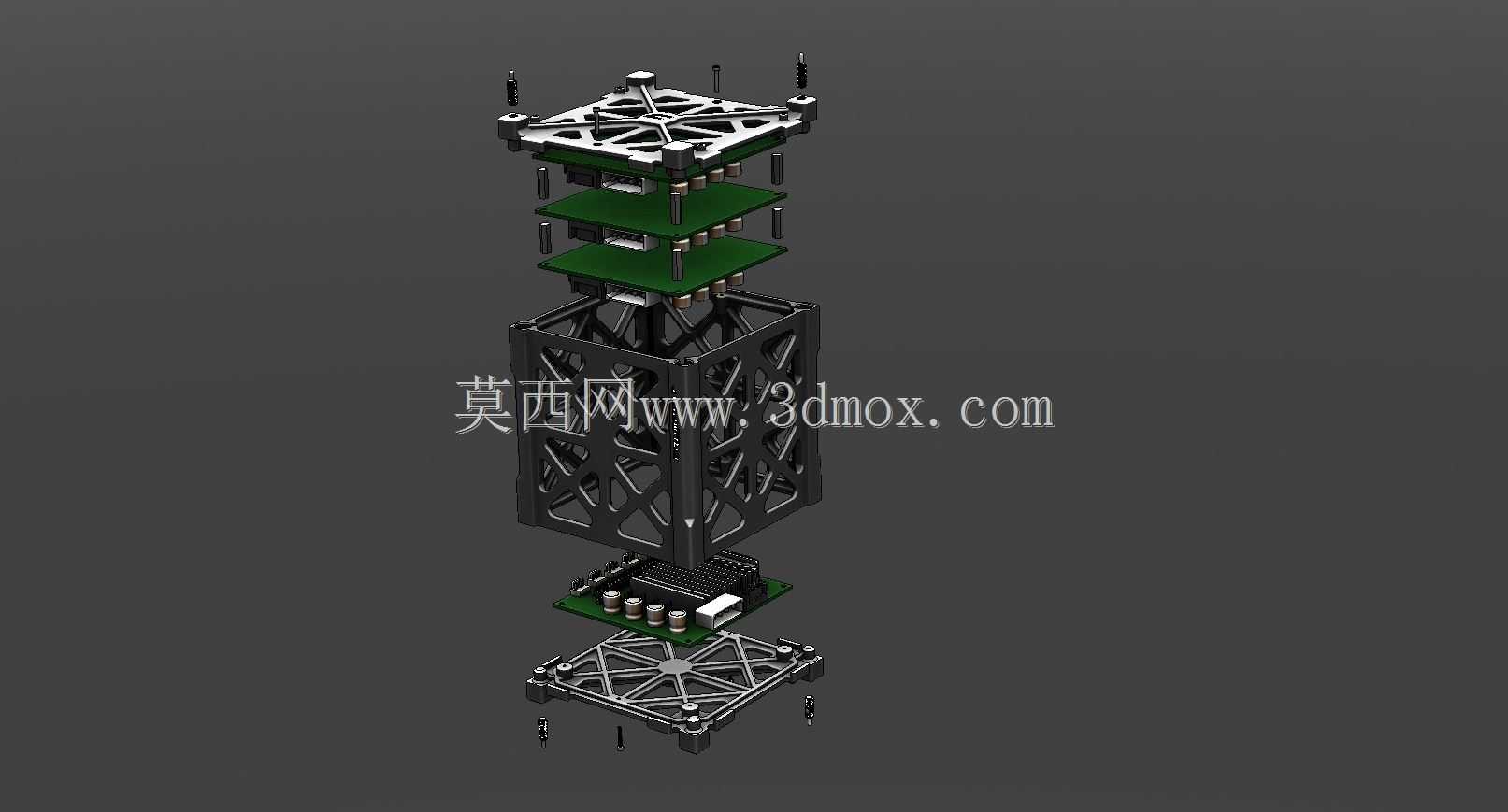

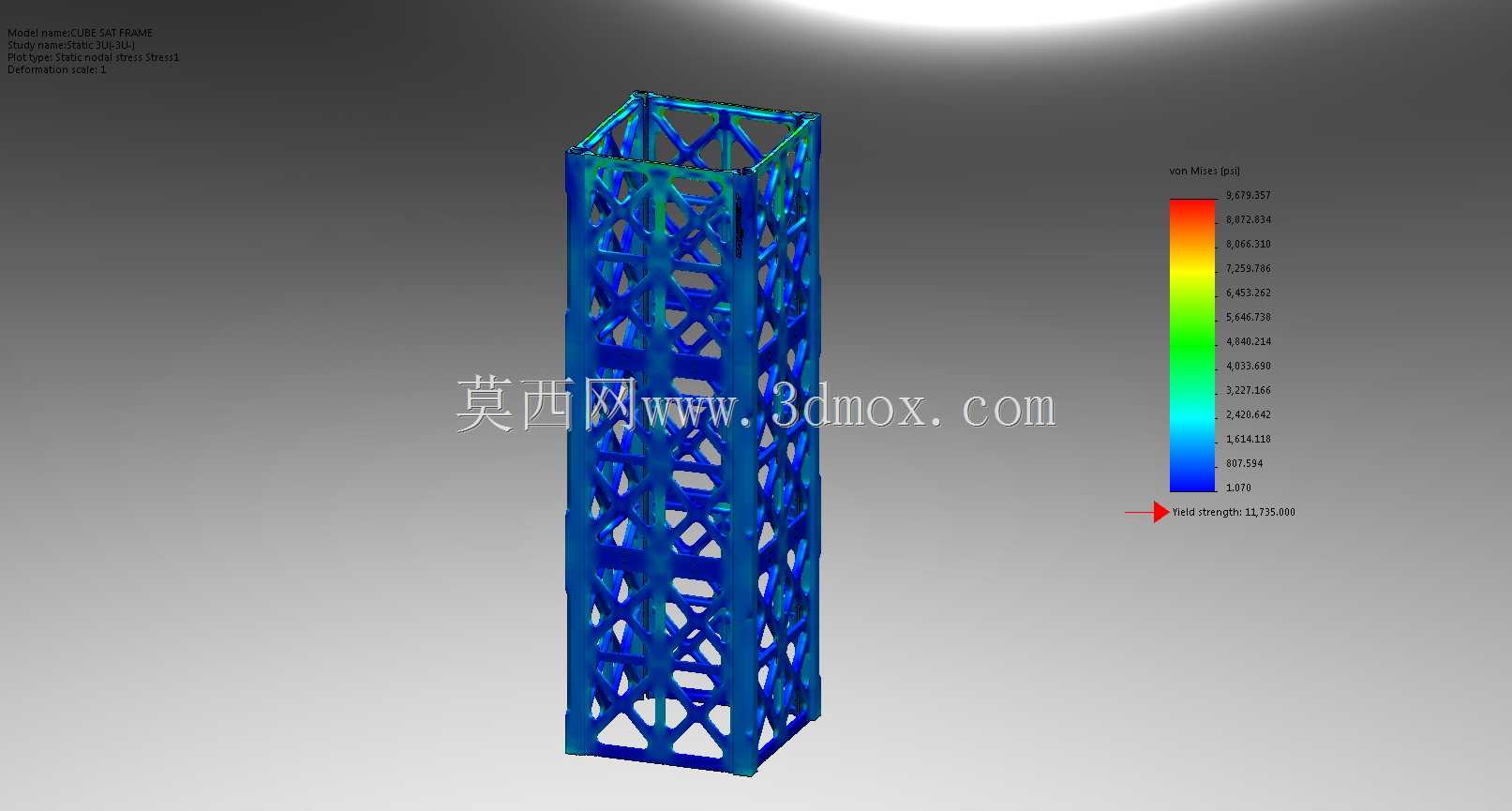

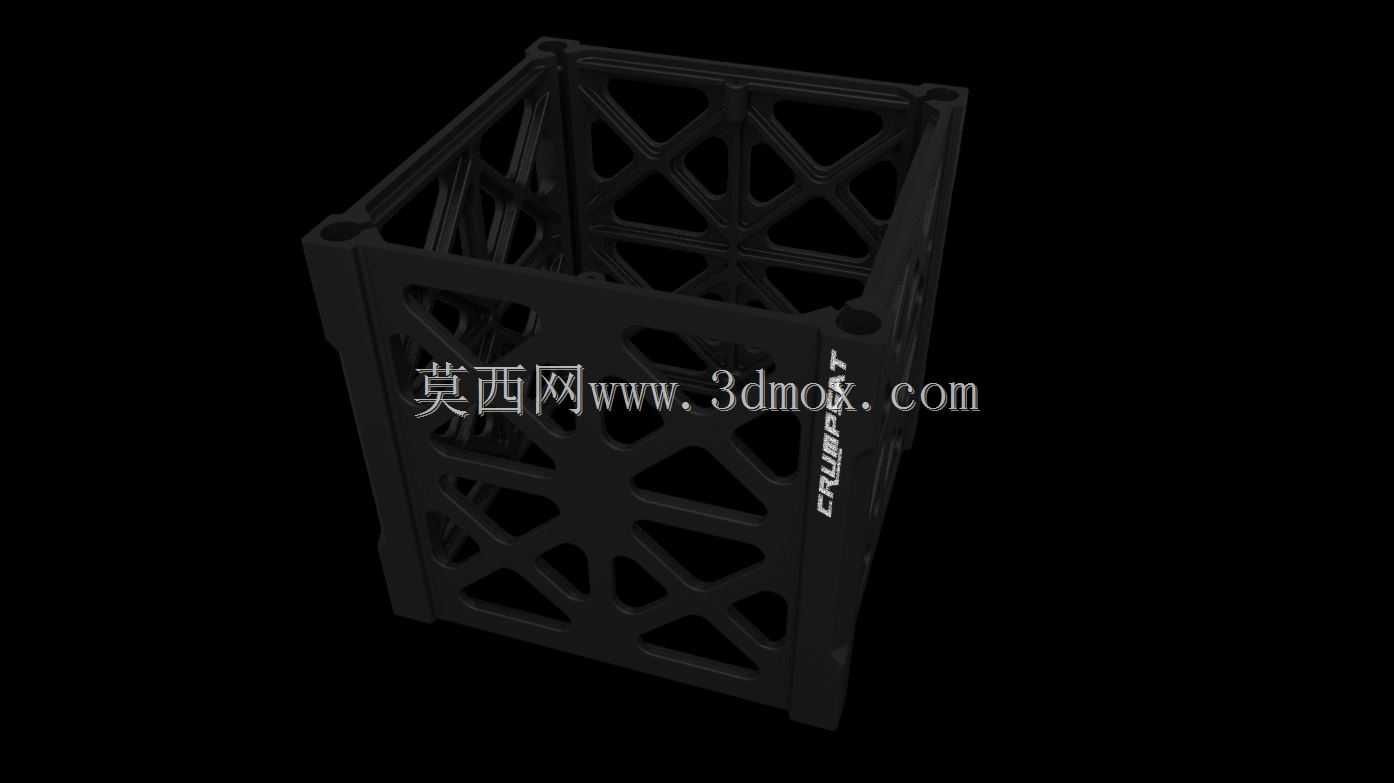

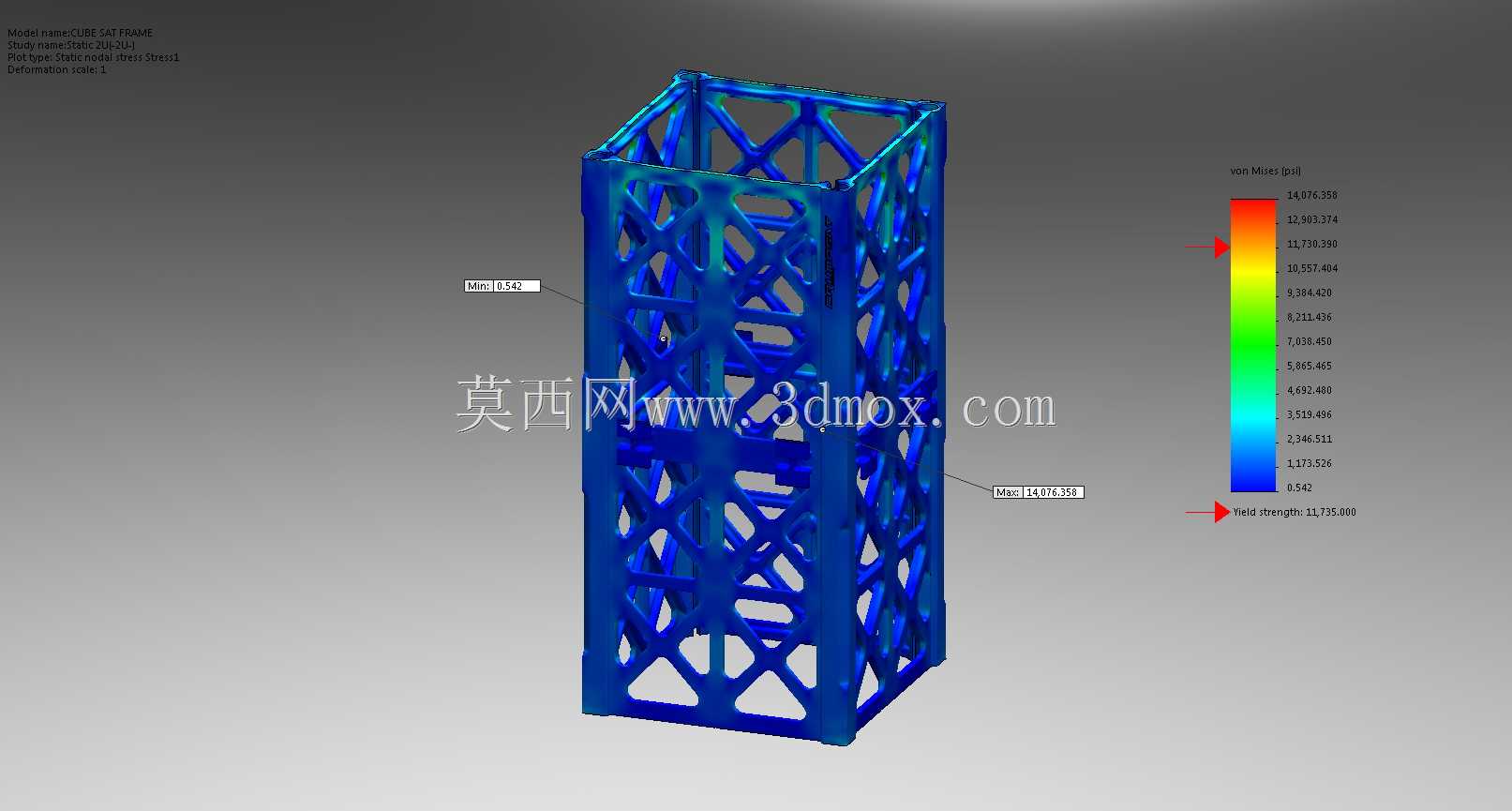

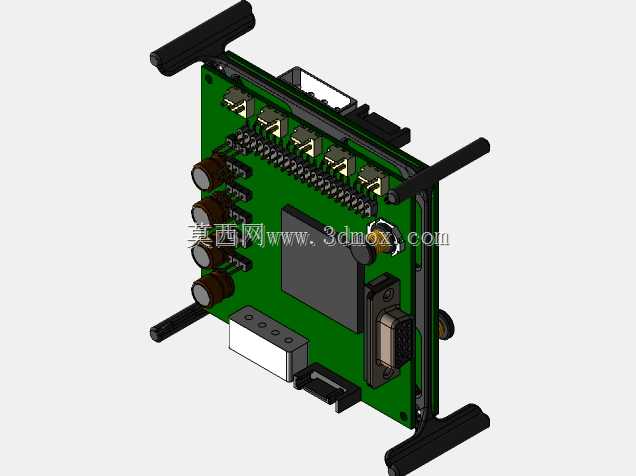

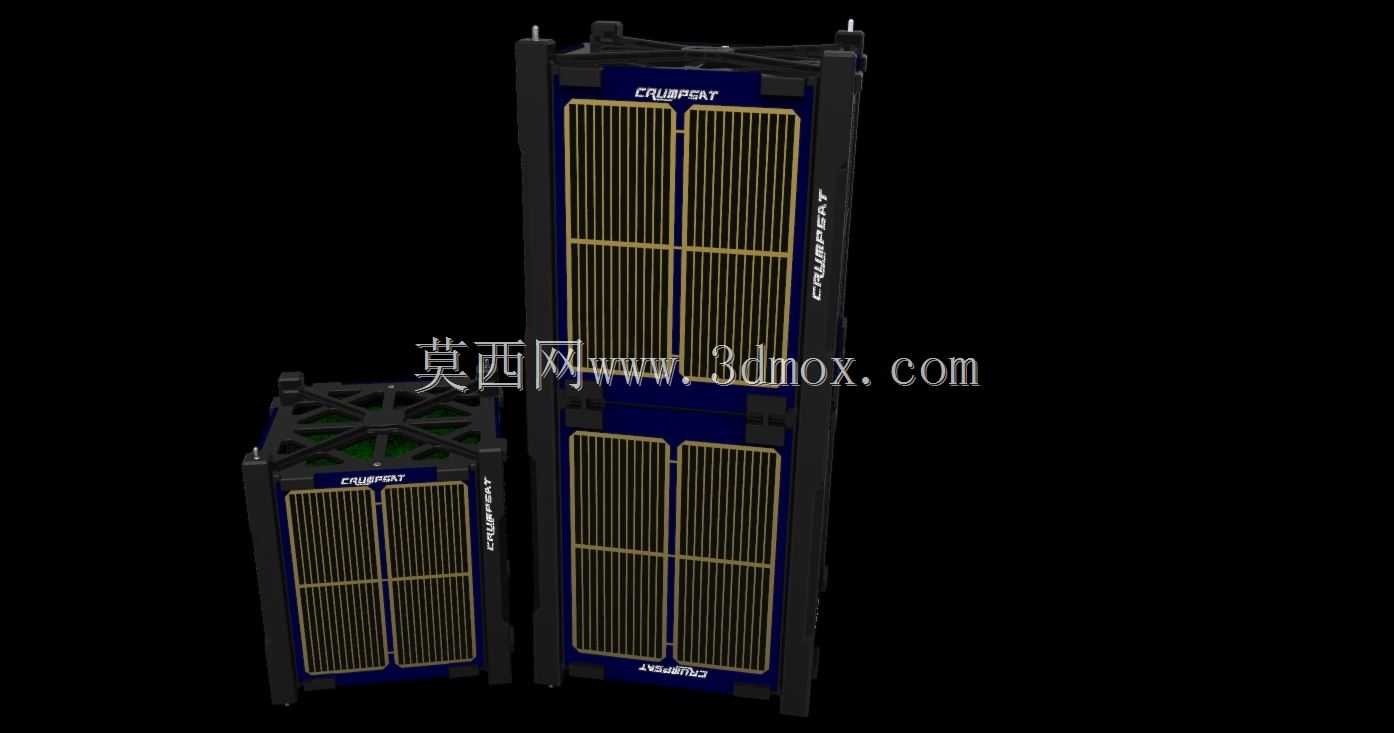

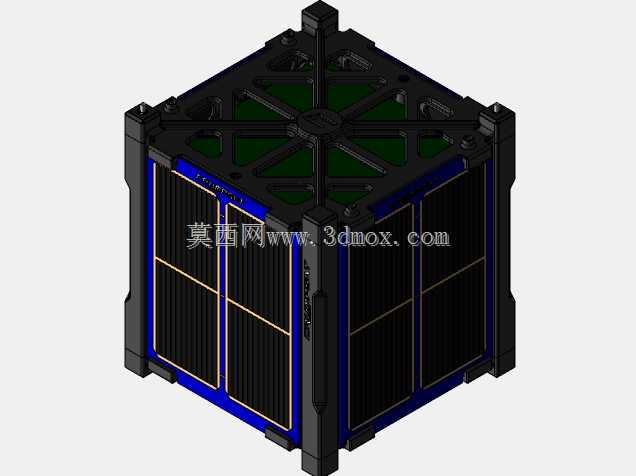

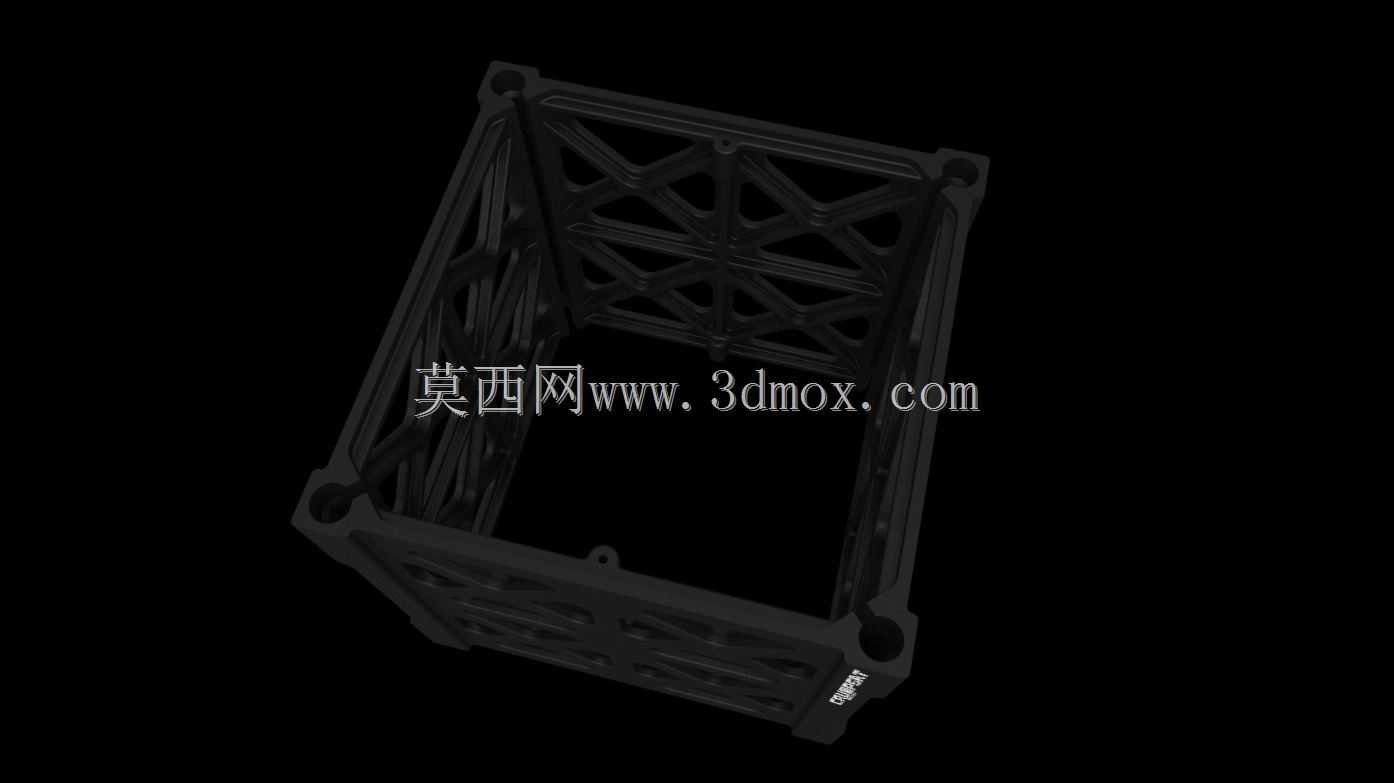

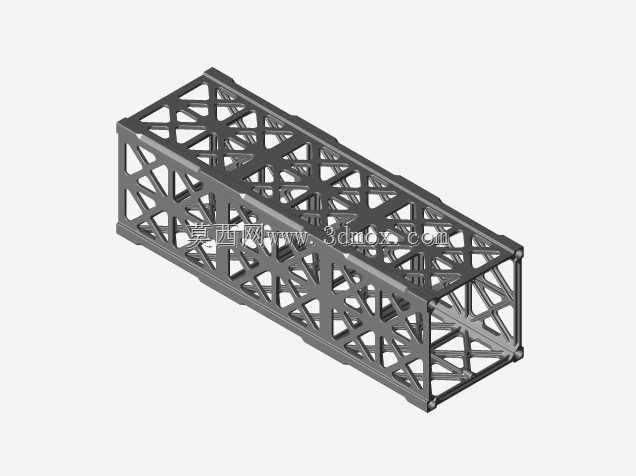

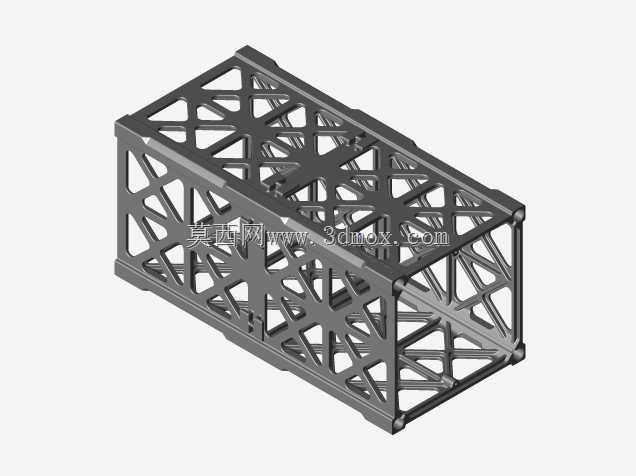

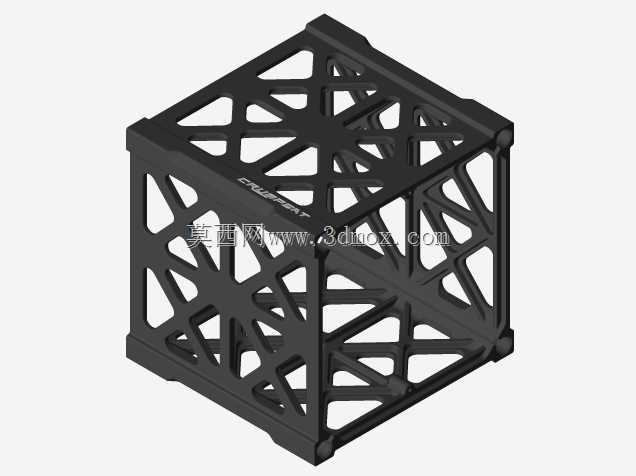

该结构为适配立方星标准规格设计的承载框架，主要应用于微纳卫星的舱段集成场景，作为整星的核心承力基体，承担星载电子元件、太阳能电池板、功能载荷的安装固定功能，同时承受发射阶段的过载冲击与在轨运行阶段的温度交变载荷，为整星提供可靠的结构支撑与防护边界。框架整体采用正立方构型，严格遵循1U、2U、3U立方星的标准尺寸边界，可直接适配通用立方星部署器的安装接口，无需额外定制适配结构，能够满足一箭多星发射场景下的快速集成需求，大幅缩短微纳卫星的总装测试周期。设计过程中优先采用桁架式镂空构型，在框架的各个受力面设置交错的三角形加强筋结构，通过拓扑优化手段剔除非承力区域的冗余材料，在保证整体结构刚度与强度的前提下最大化降低结构自重，提升整星的有效载荷占比。框架主体选用高性能热塑性材料适配熔融沉积成型工艺，该材料具备优异的耐温性能与力学强度，同时满足航天应用场景下的低挥发、耐辐照要求，可通过增材制造工艺实现一体化成型，减少传统加工方式所需的拼接紧固件数量，降低结构装配复杂度与连接失效风险。框架上预留了标准化的太阳能电池板安装凸台、端盖连接螺孔以及内部PCB组件的安装卡槽，仅需少量紧固件即可完成端盖、电池板与内部功能组件的装配，端盖与框架采用统一的连接孔位设计，不同规格的框架可共用端盖配件，降低配套零件的种类与生产管理成本。结构经过多轮力学仿真验证，可承受发射阶段的高频振动与冲击载荷，框架的镂空结构同时为星载组件提供了充足的散热面积，适配在轨运行阶段的被动散热需求，轨道改型版本可通过调整局部筋条布局进一步降低气动阻力，适配不同轨道高度的应用需求。
