模块化H型梁焊接结构承载框架

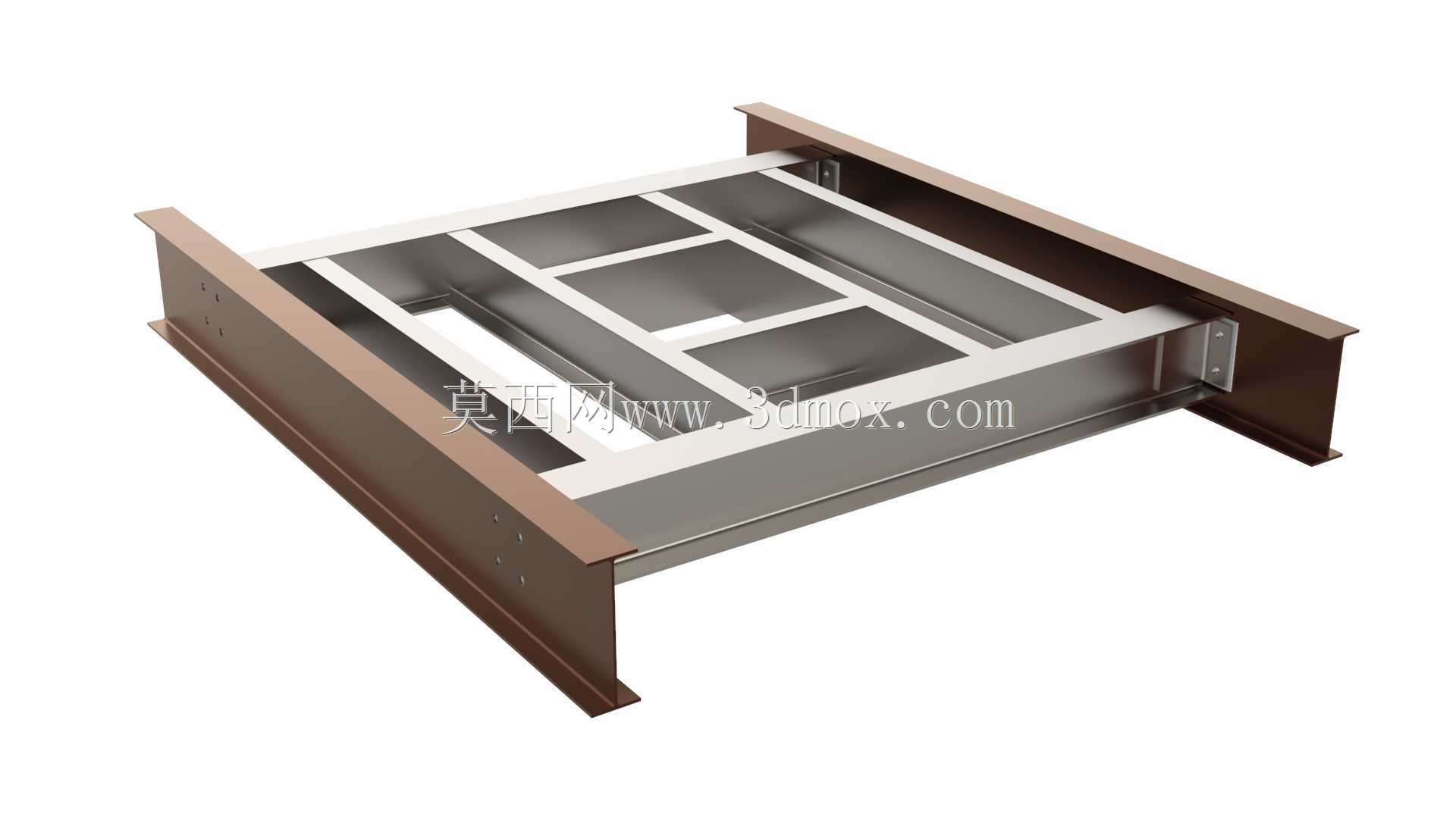

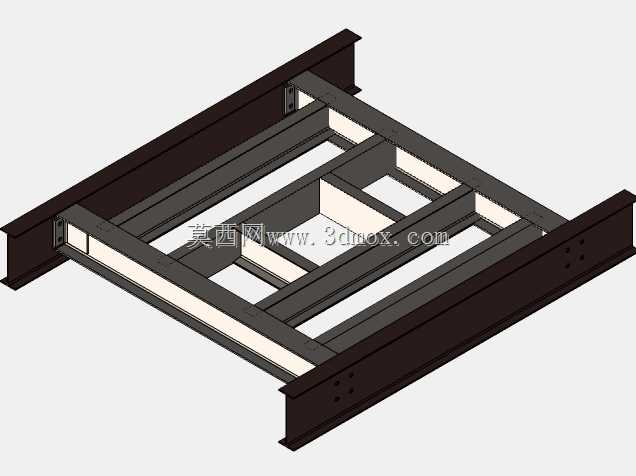

　　该结构件以标准H型钢作为主承力梁体，搭配横向、纵向布置的型钢次梁拼接形成整体框架，核心应用场景覆盖工业设备承载平台、生产线辅助支撑机架、仓储高位货架承重层、户外检修操作平台等需要稳定承载的工程场景，可作为独立承载单元直接对接上部设备安装底座，也可多组拼接形成大跨度连续承载面。从实际用途来看，这类框架主要承担竖向静载荷与设备运行产生的小幅动载荷，通过H型钢的截面特性将上部荷载均匀传递至两端支撑立柱或基础预埋件，避免局部应力集中导致的结构变形，相比同重量的实心矩形梁结构，H型梁的截面惯性矩更大，抗弯抗扭性能更优，在同等承载要求下可减少钢材用量约30%，降低整体结构自重。设计思路上采用模块化拼接逻辑，所有梁体的连接位置均预留标准焊接坡口，

　　次梁与主梁的连接节点采用满焊工艺处理，焊缝位置避开梁体最大应力截面，沿梁长方向的次梁间距根据常见设备的安装孔位模数设置，框架两端的H型钢翼缘板预留安装缺口，可直接卡入配套的立柱连接座，无需现场额外裁切梁体，适配快速装配的施工需求。外形尺寸方面，框架整体长度方向以H型钢的通长尺寸为边界，两端翼缘突出主梁腹板的部分作为安装搭接边，宽度方向的次梁端面与主梁腹板外侧齐平，避免突出部分干涉相邻模块的拼接，安装边界上需保证框架底部与基础支撑面的接触面积覆盖两端H型钢的整个翼缘宽度，支撑点距离梁端的距离控制在梁长的1/10范围内，防止梁端悬臂过长产生剪切破坏。结构细节上，框架中部预留的镂空区域可用于铺设设备走线槽、安装管线固定支架，

　　也可作为设备散热通风的通道，次梁的上表面与主梁上表面保持同一平面度，整体平面度公差控制在每米2mm以内，保证上部设备安装时无需额外调整垫铁即可贴合安装面。焊接工艺上所有连接焊缝均采用连续角焊缝，焊脚高度根据梁体壁厚匹配，较厚的主梁翼缘与次梁连接位置开双面坡口焊透，消除焊接内部缺陷，焊后对焊缝位置进行打磨清渣处理，减少应力集中点。实际选型使用时，可根据上部承载的总重量调整主梁的H型钢规格，次梁的间距可根据设备底座的支撑点位置灵活调整，单组框架可独立作为小型设备的机座使用，多组框架沿长度方向拼接时，相邻框架的主梁端面对接后采用连接板加螺栓固定，可形成连续的大跨度承载平台，适配不同长度的生产线设备安装需求。这类结构相比铸件承载架，生产周期更短，可根据现场实际尺寸灵活裁切调整，焊接完成后仅需做简单的表面防锈处理即可投入使用，维护成本更低，在中小载荷的工业支撑场景中具备极强的通用性。
