立式不锈钢一体化单槽洗手柜结构设计

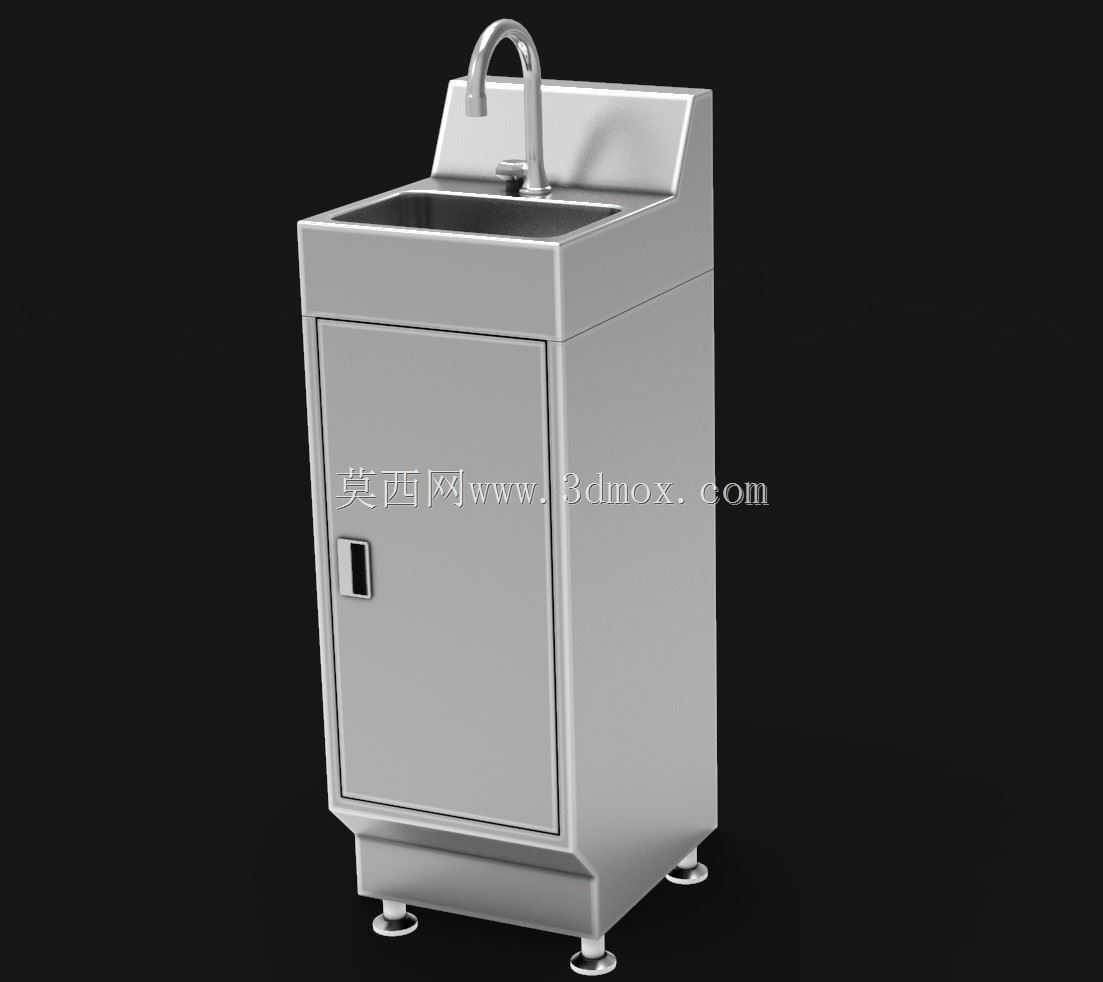

　　这款立式一体化单槽洗手柜，主要面向洁净作业区域、小型商用后厨、实验室辅助区域、车间人员盥洗点位等场景使用，区别于壁挂式水槽与台面拼接式水槽，它将盥洗槽、供水龙头、储物柜体、支撑调平结构整合为独立单元，无需依托现有台面即可完成布设，适配空间局促、无法做台面预埋的安装场景。从结构设计逻辑来看，整体采用薄板折弯焊接工艺成型，主体材质选用食品级不锈钢板材，折弯处做圆弧过渡处理，避免直角缝隙残留污渍，同时降低加工过程中的应力集中风险。上部水槽区域做挡水沿一体抬升设计，后方挡水板高度覆盖龙头安装位，防止用水过程中水花溅出至柜体后方墙面，槽体底部做倾斜导水坡度，排水口设置在槽体最低点位，保证积水无残留排空。龙头选用单柄冷热水混水阀结构，

　　安装位预留在挡水板居中位置，进水管道全部隐藏在柜体内部腔室，避免外露管线积灰、磕碰损坏。下部柜体采用单开门封闭结构，门体与柜体框架的贴合处做折边咬合处理，关闭后可完全遮挡内部管线与储物空间，既可以存放清洁用品、一次性卫生耗材，也能将进水角阀、排水存水弯全部收纳在内，提升外观整洁度。支撑结构采用四个可调式脚座，脚座带防滑橡胶垫，可根据地面平整度调整高度，调整范围覆盖15-30mm，保证柜体放置水平，避免槽体积水偏流，脚座与柜体底部采用螺纹连接，拆卸更换便捷。安装边界方面，柜体整体占地宽度控制在450mm左右，深度400mm，总高度850mm，符合人体站立盥洗的操作高度，背部预留管线穿入孔位，安装时仅需对接预留的给排水点位即可完成布设，

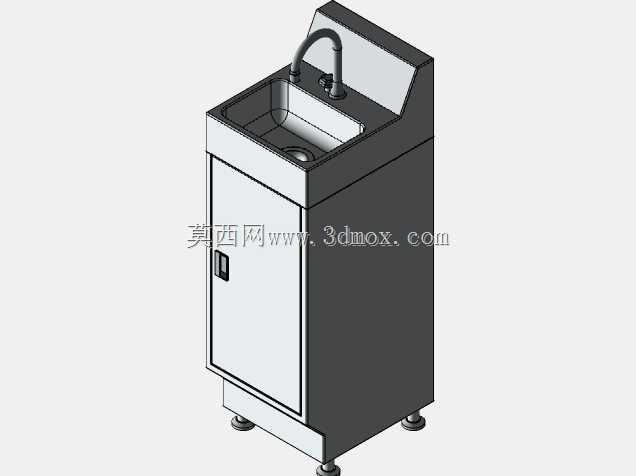

　　无需额外做墙面固定，可灵活调整摆放位置。建模过程中对薄板折弯的止裂槽、焊接预留余量、门体铰链安装位、脚座连接螺纹孔都做了参数化还原，所有配合间隙按照实际装配公差设置，门体开合无干涉，管线排布预留足够的操作空间，方便后期维护检修。
