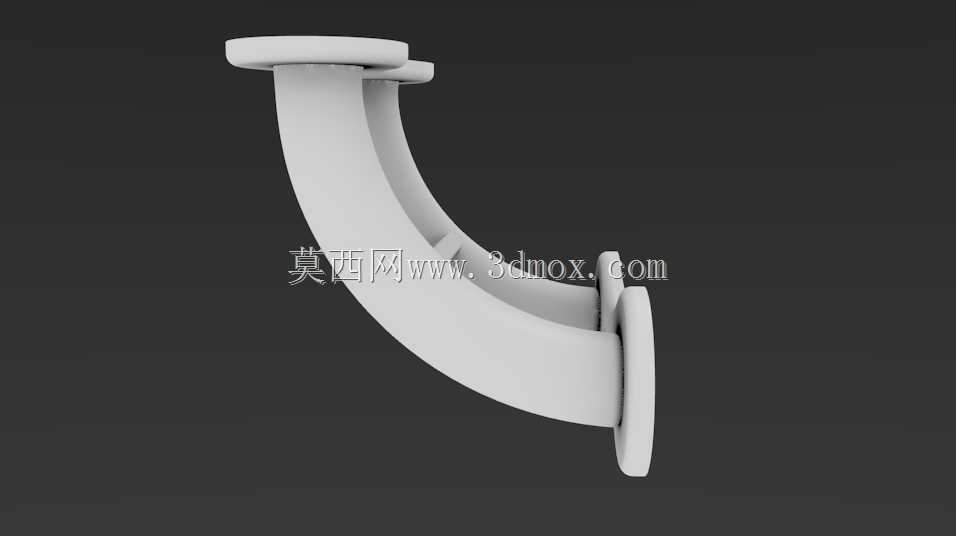

螺旋运动式90度转180度连接铰链

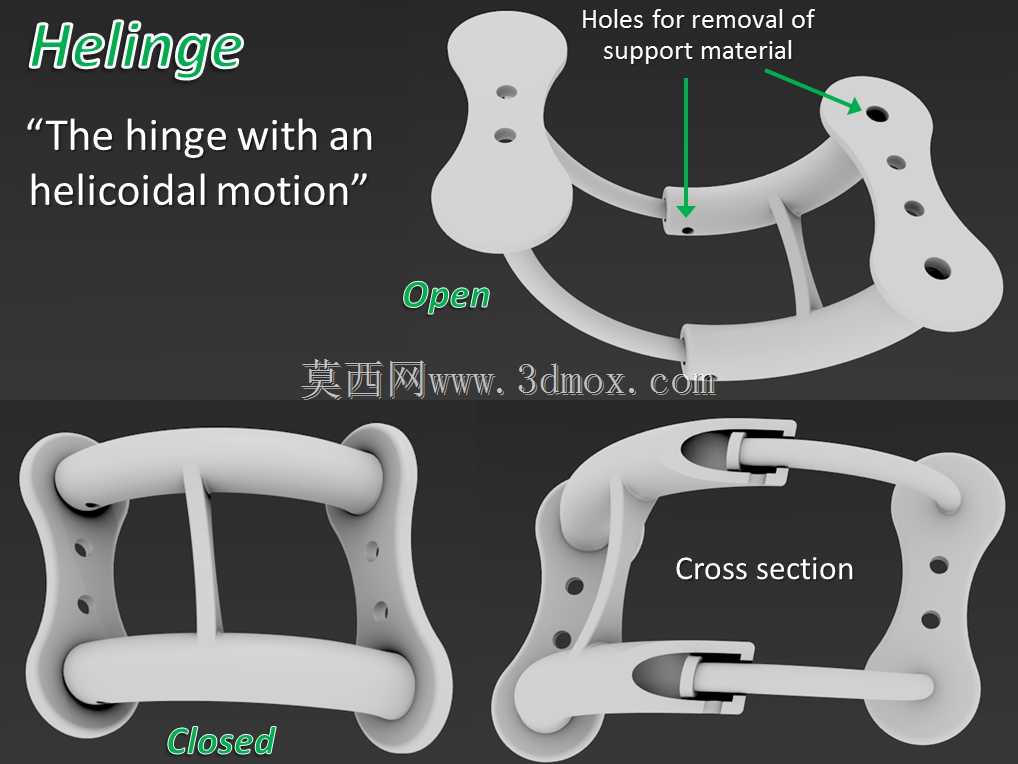

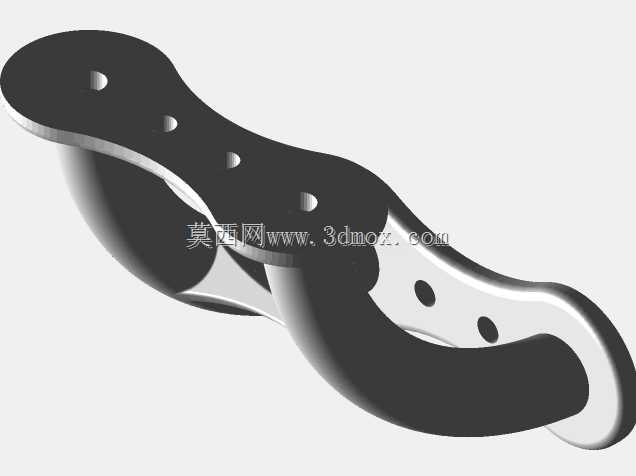

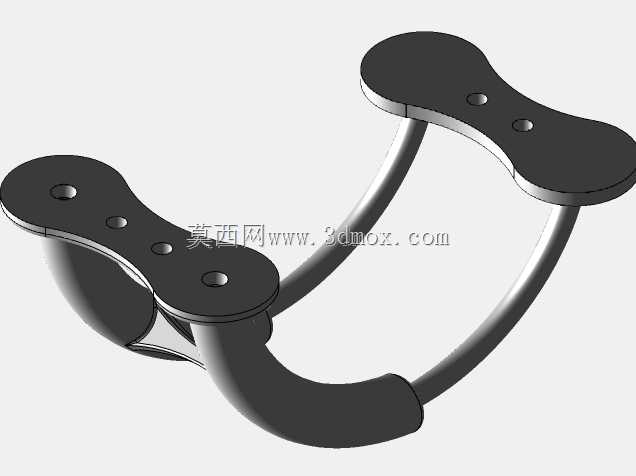

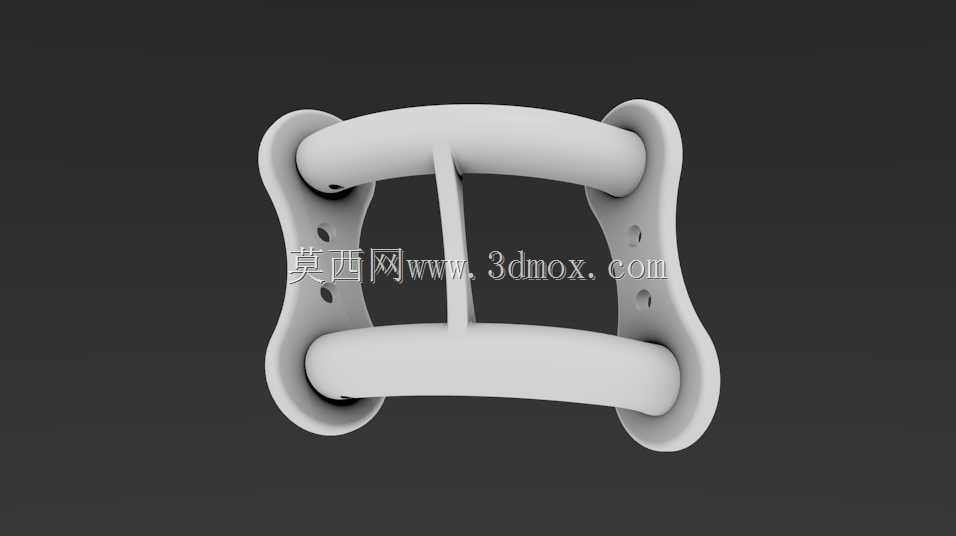

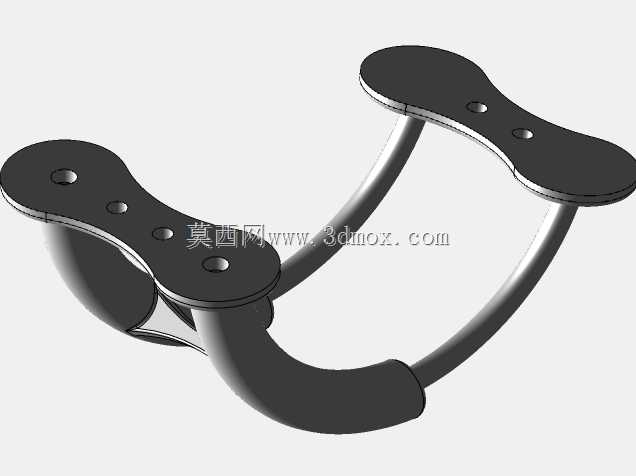

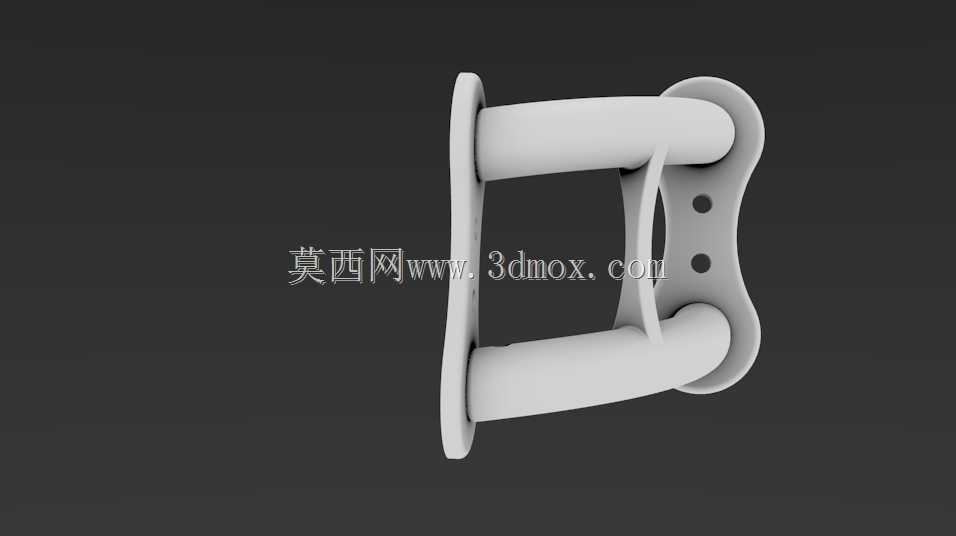

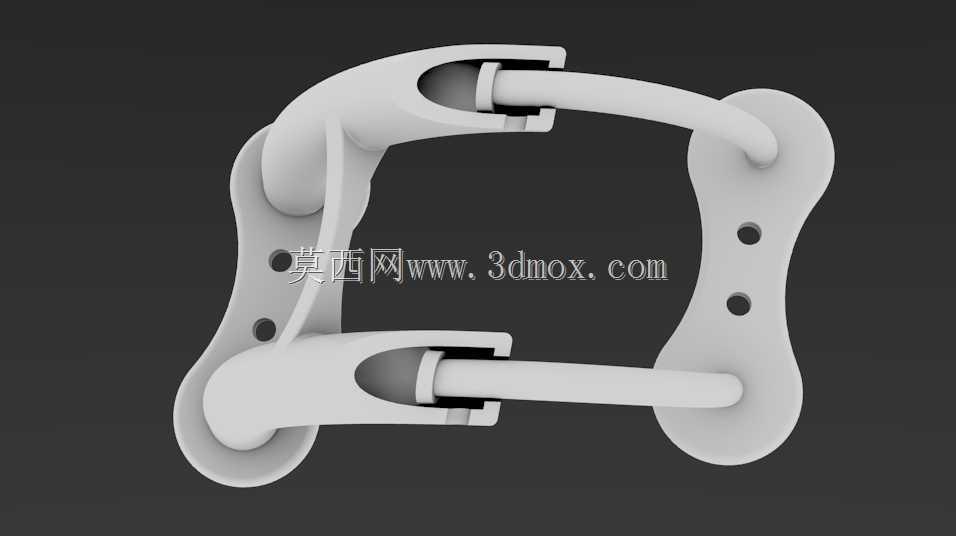

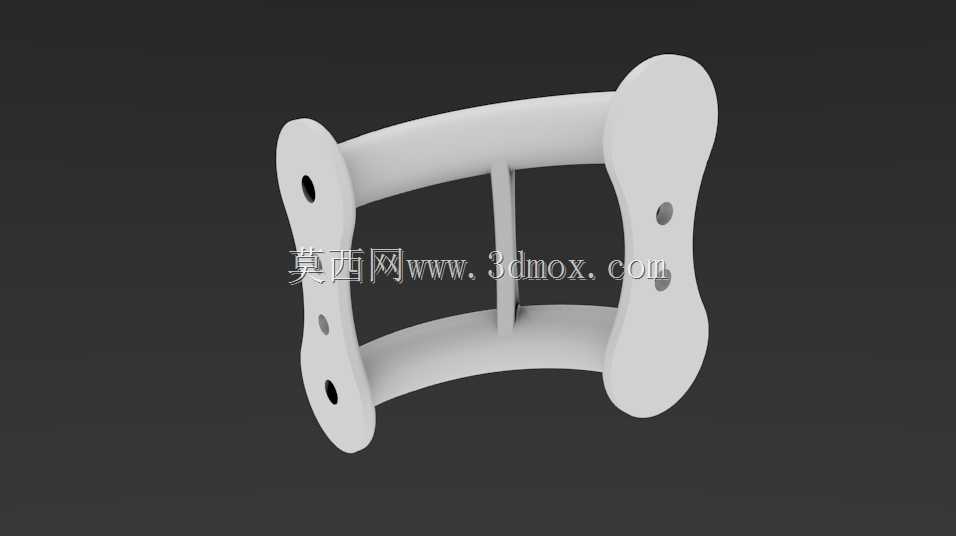

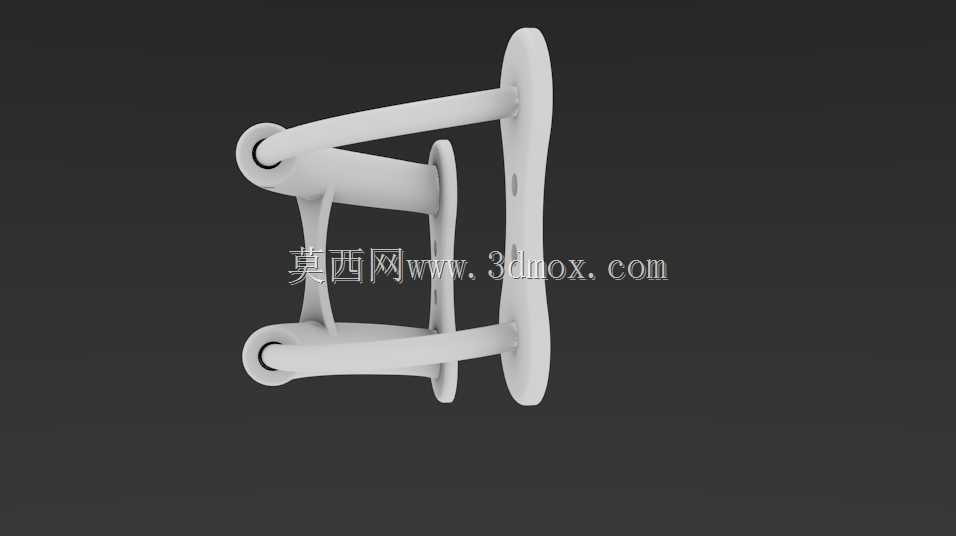

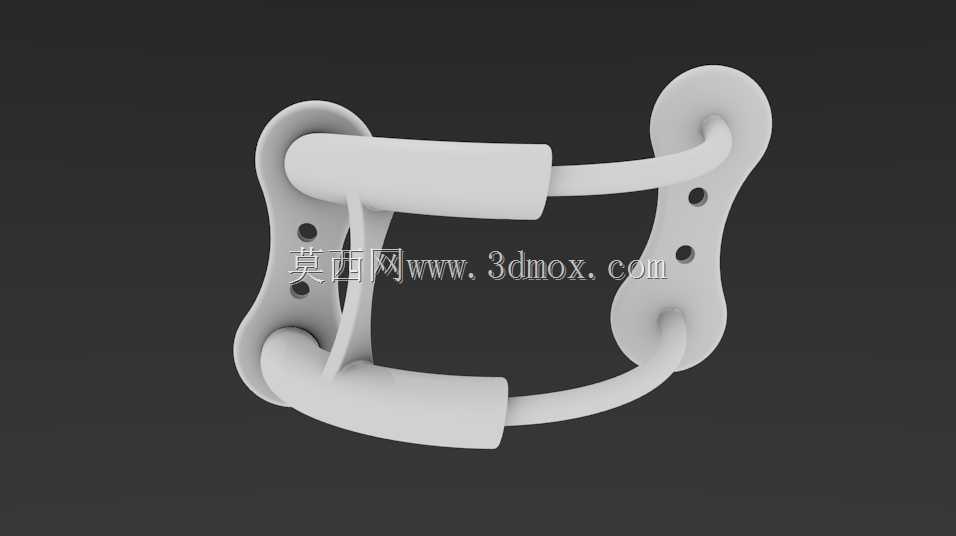

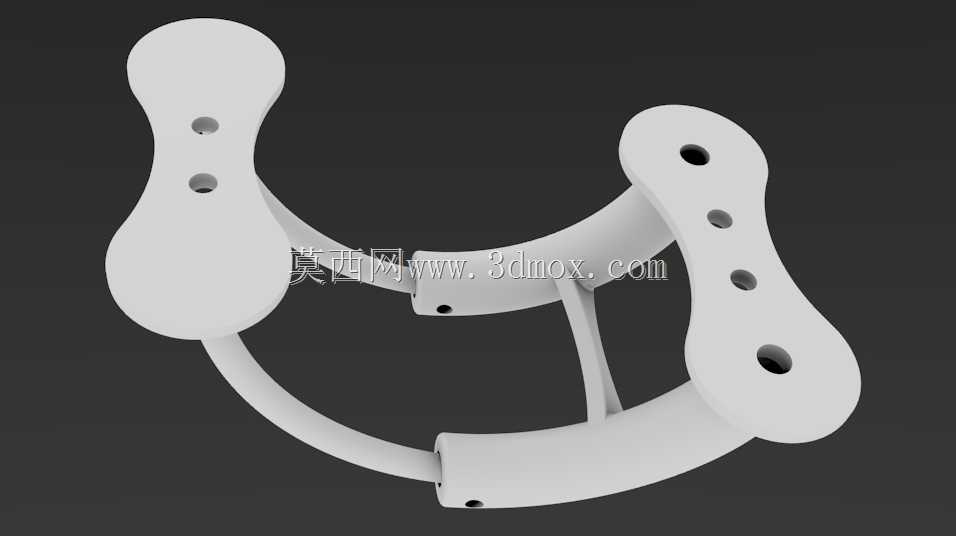

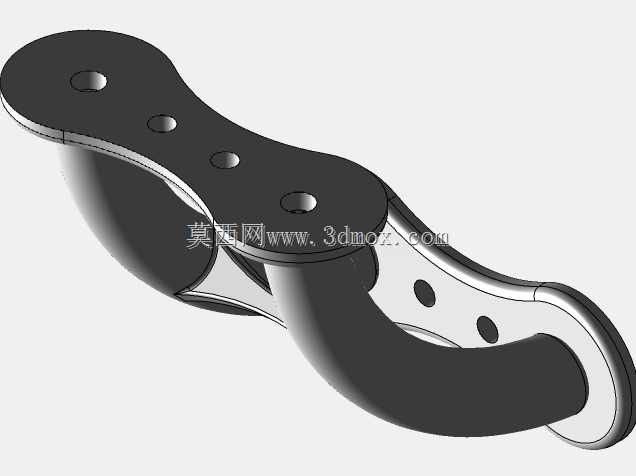

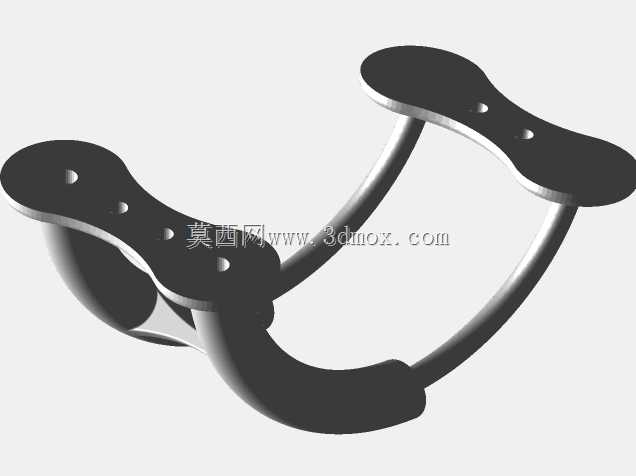

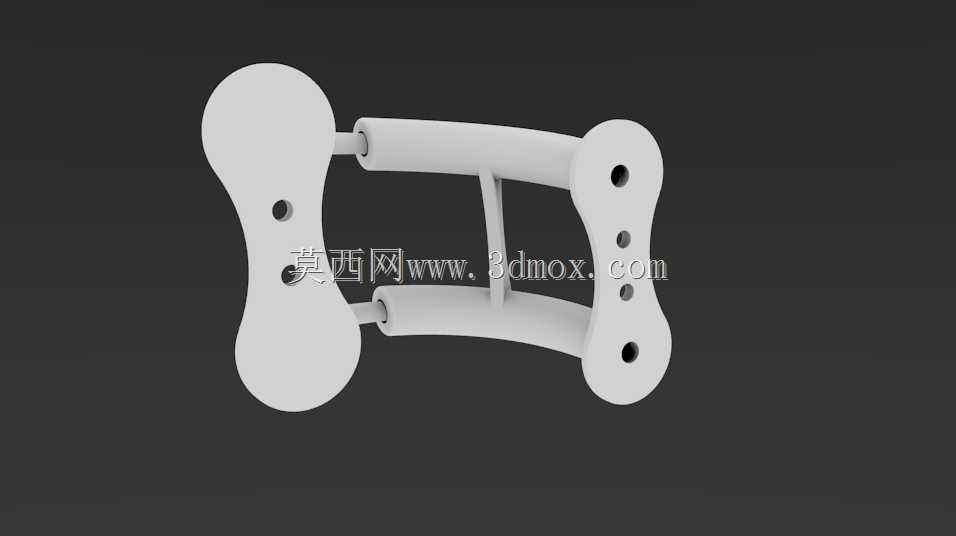

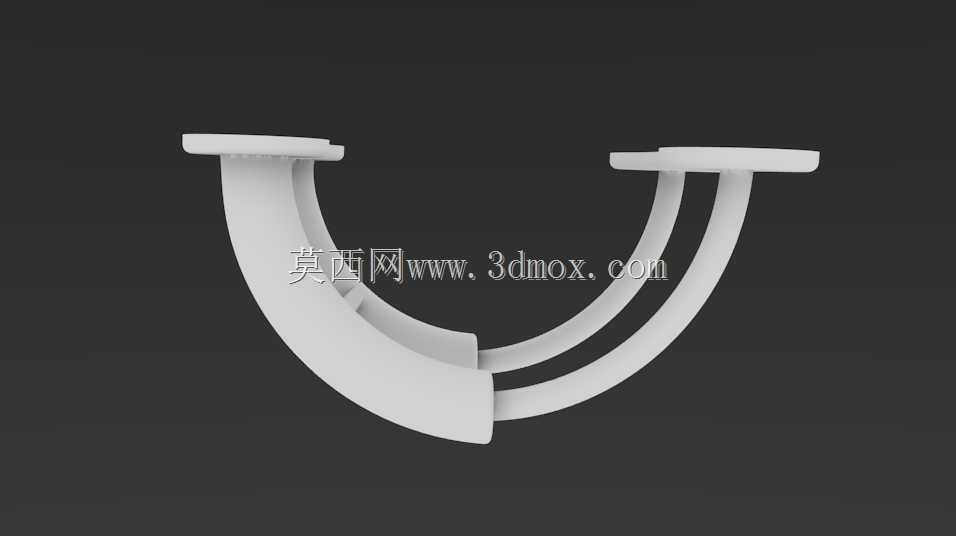

这款螺旋运动铰链是面向增材制造场景开发的新型铰接连接件，突破了传统合页仅能绕固定轴做定角度转动的结构局限，可实现转动过程中伴随轴向螺旋位移的复合运动，适配需要联动开合与轴向让位的特殊连接场景。在实际应用中，这类铰链可用于小型折叠设备的开合连接、定制化护具的活动关节、创意文创产品的翻转结构、轻量化实验装置的活动连接部位，尤其适合小批量定制、非标准安装空间的连接需求，无需额外装配销轴、衬套等分散零件，一体成型即可完成整套铰接功能。从功能特性来看，该铰链允许连接件从90度夹角状态转动至180度平直状态，转动全程依托内部螺旋曲面的配合实现顺滑导向，两个内杆与套筒内壁的螺旋曲面完全匹配，转动时套筒会沿螺旋轴线方向产生四分之一导程的平移，无需额外设置导向轨道即可完成转动加平移的复合动作；连杆端部设置有干涉限位结构，当杆体完全伸出时会与套筒内部台阶形成卡位，避免连杆完全脱离套筒，无需额外加装限位挡块即可保证结构连接的可靠性，开合过程无松脱风险。设计思路上，该结构充分利用增材制造的成型自由度，摒弃了传统铰链需要拆分多个零件分别加工再组装的流程，将圆柱铰接基体、连杆构件、带螺旋延伸面的套筒外壳整合为单一整体结构，两个内杆采用完全一致的螺旋曲面构型，保证运动过程中两侧受力均匀，开合动作同步无卡滞；安装板上预留的标准孔位可直接通过螺丝完成与被连接件的固定，板体轮廓做了圆弧过渡处理，避免尖锐棱角划伤安装面或操作人员，同时在套筒对应位置预留了支撑去除孔，可在打印完成后直接通过孔洞清理内部残留的支撑材料与未烧结粉末，无需破坏整体结构即可完成后处理。从安装边界来看，该铰链闭合状态下整体呈规整的框型结构，两侧安装板的孔位间距统一，安装面为平面结构，可直接贴合在平整的被连接件表面，无需额外加工适配沉台；打开状态下铰接部位的螺旋运动行程固定，不会超出安装板的外侧轮廓，安装时仅需预留对应转动角度的避让空间即可，不会与周边其他构件产生运动干涉，整体结构紧凑，占用安装空间远小于同行程的传统铰接加导向的组合机构，适合空间受限的轻量化连接场景。
