简约现代可3D打印隐藏式铰链结构

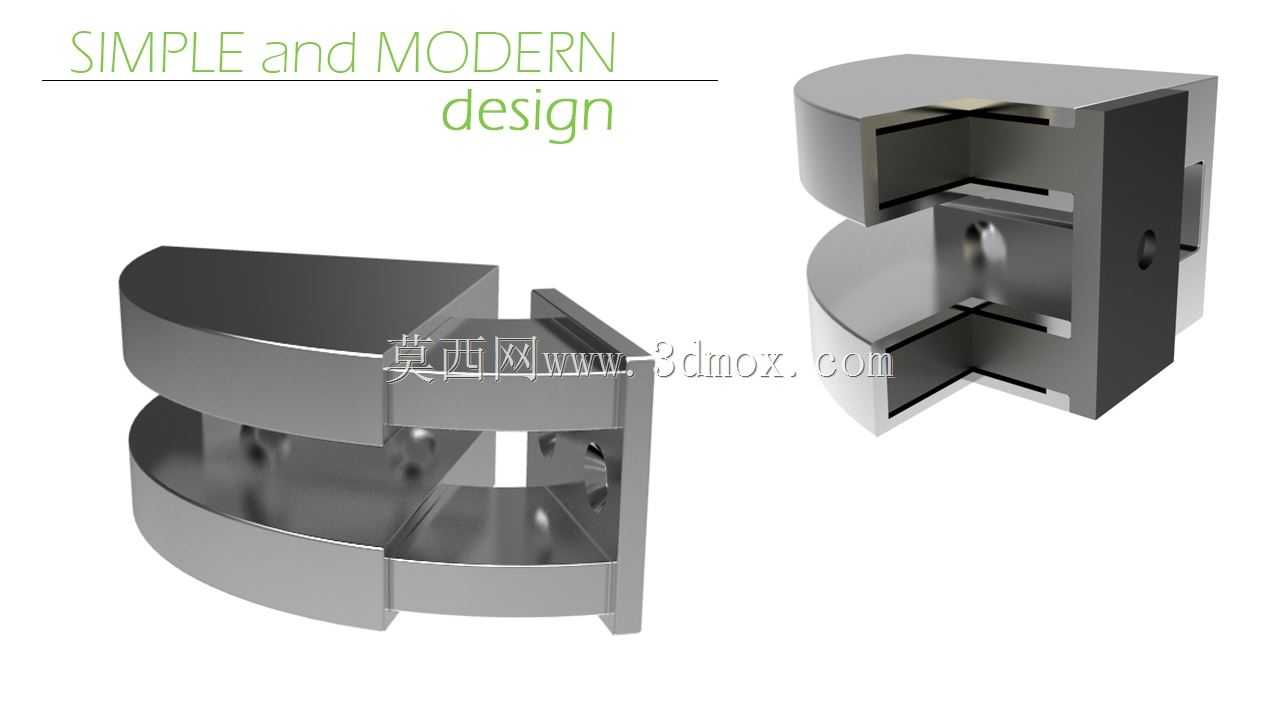

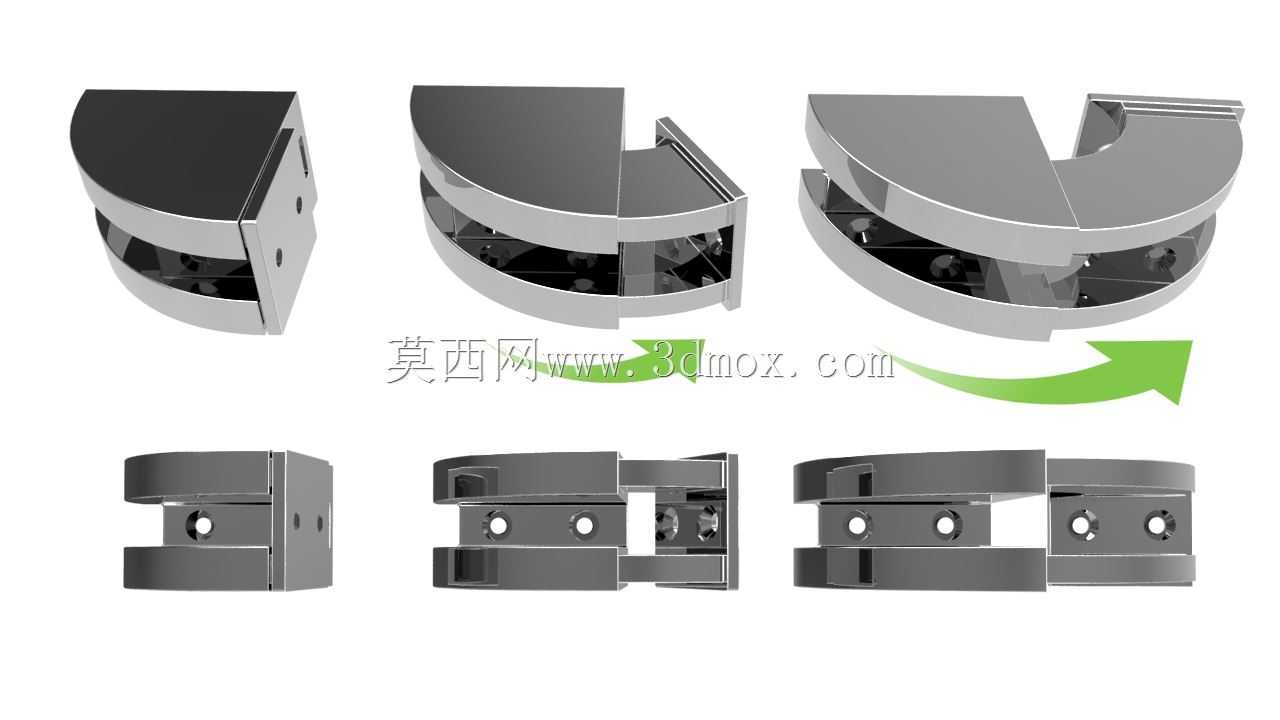

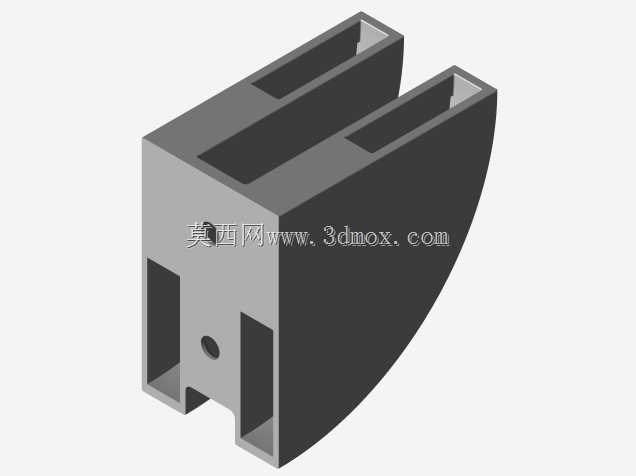

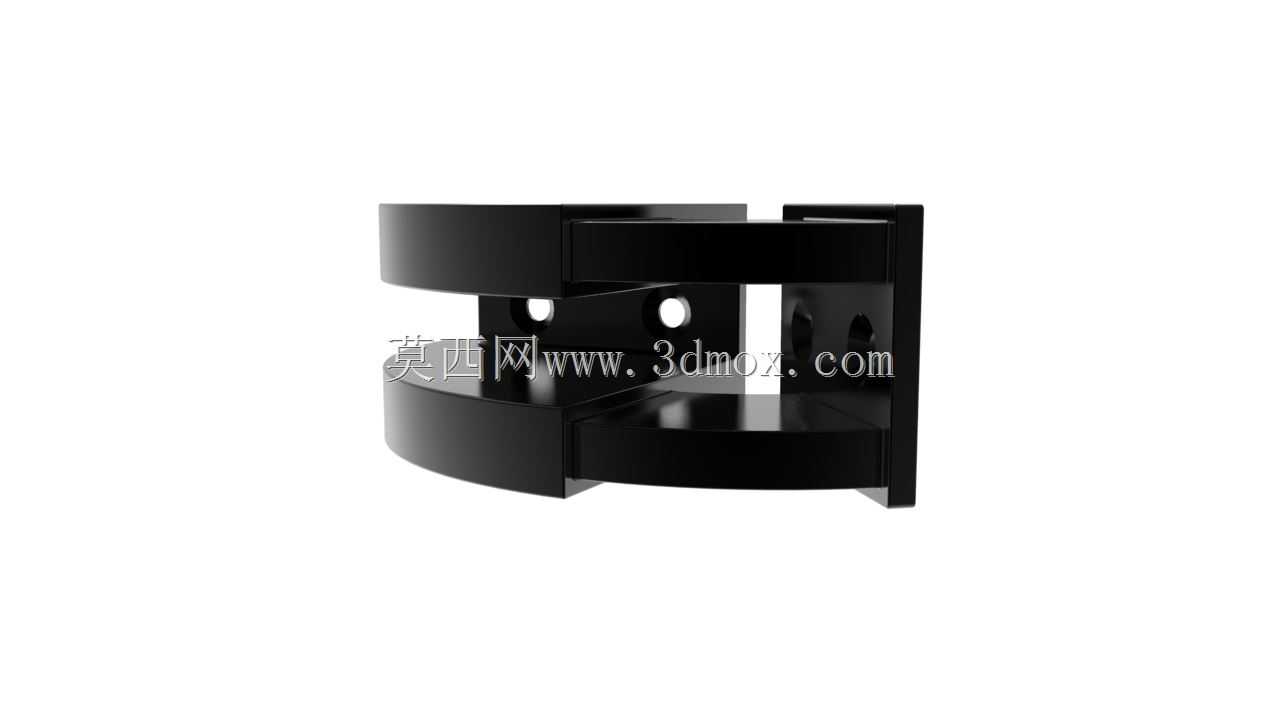

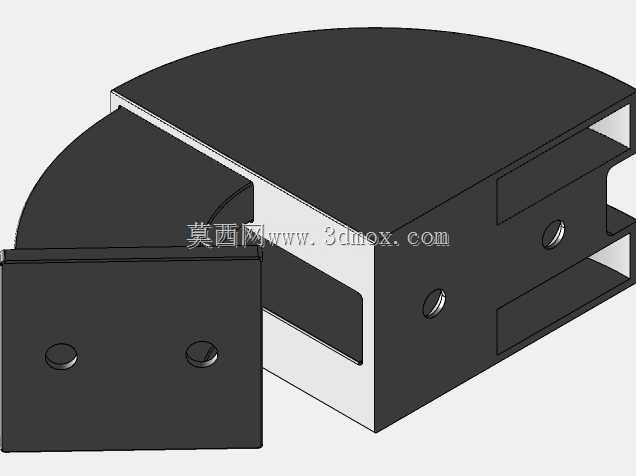

这款铰链结构主打简约现代的设计风格，主要面向小型柜体、精致收纳装置、桌面文创产品以及定制化3D打印DIY场景使用，能够在实现稳定铰接转动功能的同时，最大程度弱化连接件的视觉存在感，适配追求极简外观的产品装配需求。在实际使用过程中，该铰链可实现两个对接部件之间最大90度的开合转动，能够满足侧开式柜门、翻折式盖板、小型设备检修门等常见结构的转动连接需求，转动过程中无多余外露结构，合页状态下两个对接面可实现平整贴合，不会出现传统合页凸起外露、破坏外观整体性的问题。从功能特性来看，该铰链采用对称式半圆柱咬合结构，两个铰接部件通过内嵌的卡槽实现限位配合，转动过程中受力均匀，不会出现侧向偏移或松脱的问题，结构本身预留了标准紧固件安装位，无需额外定制连接件即可完成装配固定，整体结构没有易损的细小弹片或薄壁结构，长期反复开合也能保持稳定的结构强度，同时支持使用不同特性的3D打印材料制作，可根据使用场景选择刚性PLA、耐磨PETG或者高强度ABS材料，也可通过后期表面处理实现金属质感、哑光磨砂等不同外观效果，匹配不同产品的外观设计需求。在设计思路上，这款铰链完全摒弃了传统合页的外露转轴、固定耳片等结构，将转动配合结构完全整合到两个对接部件的内部，从外侧观察仅能看到流畅的半圆弧过渡面，完全契合极简现代的设计审美，同时结构设计充分考虑了3D打印的工艺特性，所有面均为自支撑角度，打印过程中无需添加额外支撑结构，既能够减少打印材料的损耗，也能避免拆除支撑带来的表面瑕疵，降低后期打磨处理的工作量。从尺寸与安装边界来看，该铰链整体高度为20mm，铰接部位的回转半径为40mm，安装时仅需要在两个对接部件的连接端加工出对应尺寸的嵌合槽，将两个铰链部件分别嵌入槽位后，使用4颗M3规格的螺钉即可完成固定，安装完成后铰链的外露面与对接部件的端面完全齐平，不会突出安装表面，对安装空间的占用极小，即使是厚度较薄的板材结构也能适配安装，不会出现安装后板材变形、突出的问题，非常适合小型化、精致化的产品装配使用。
