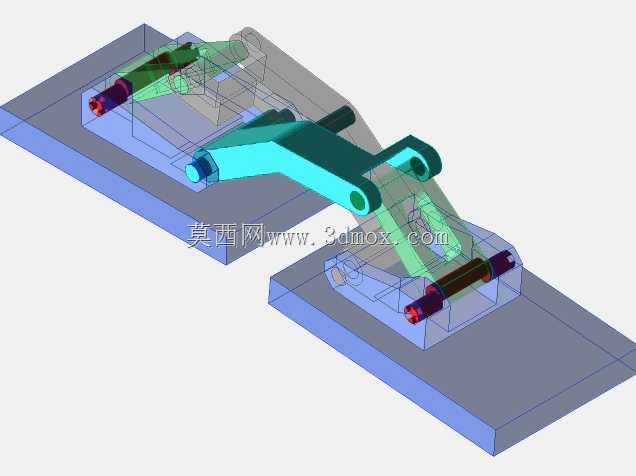

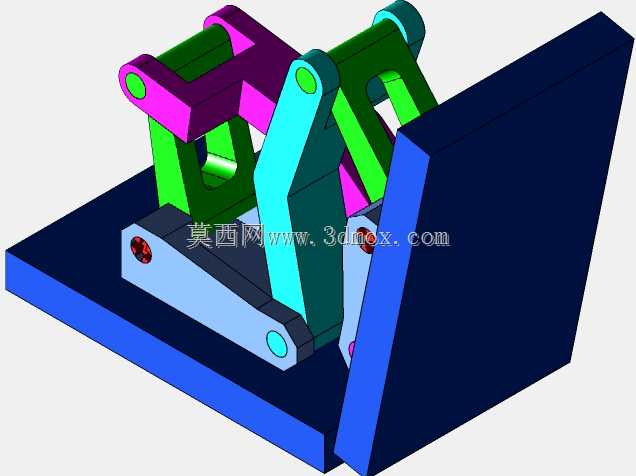

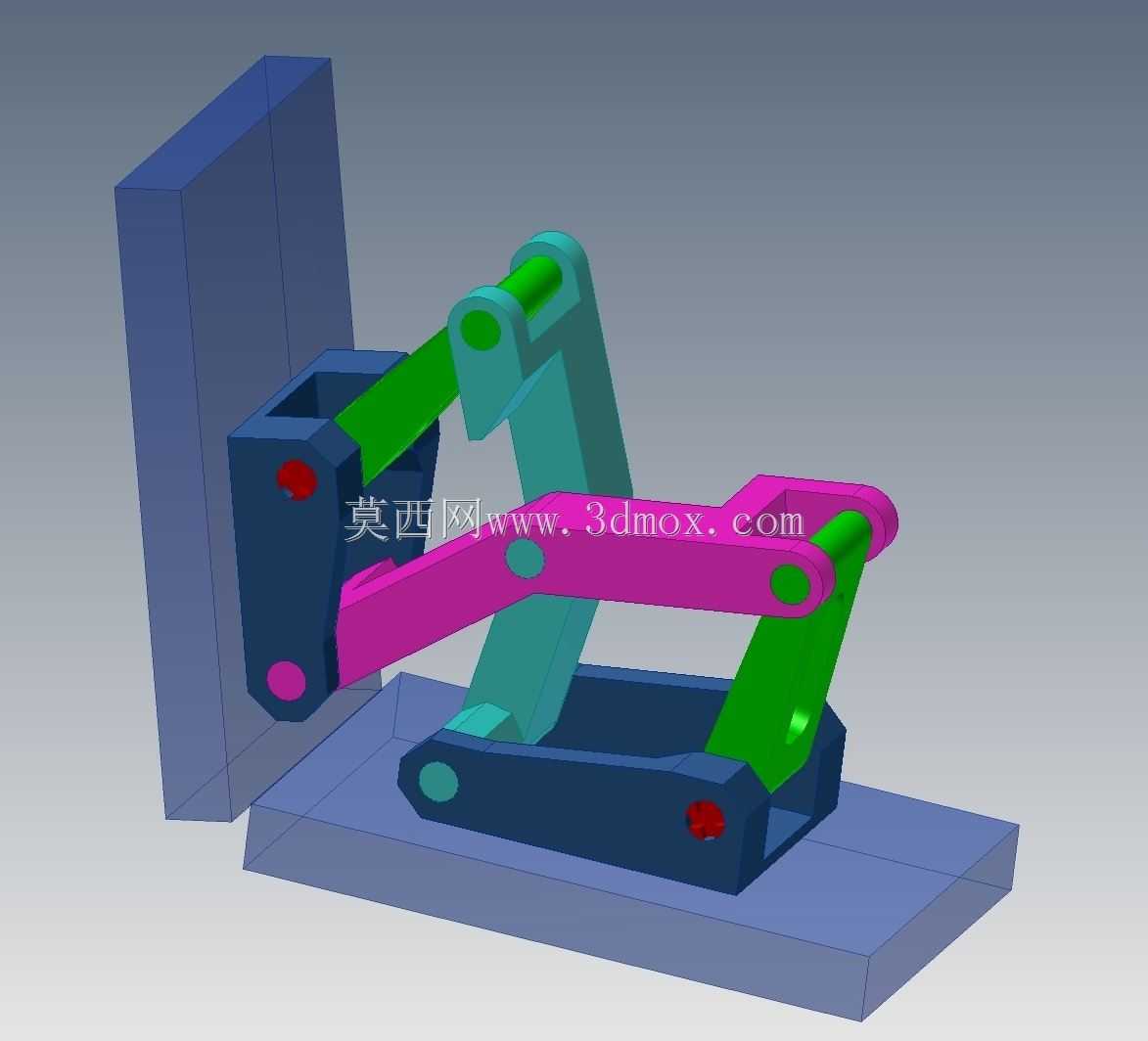

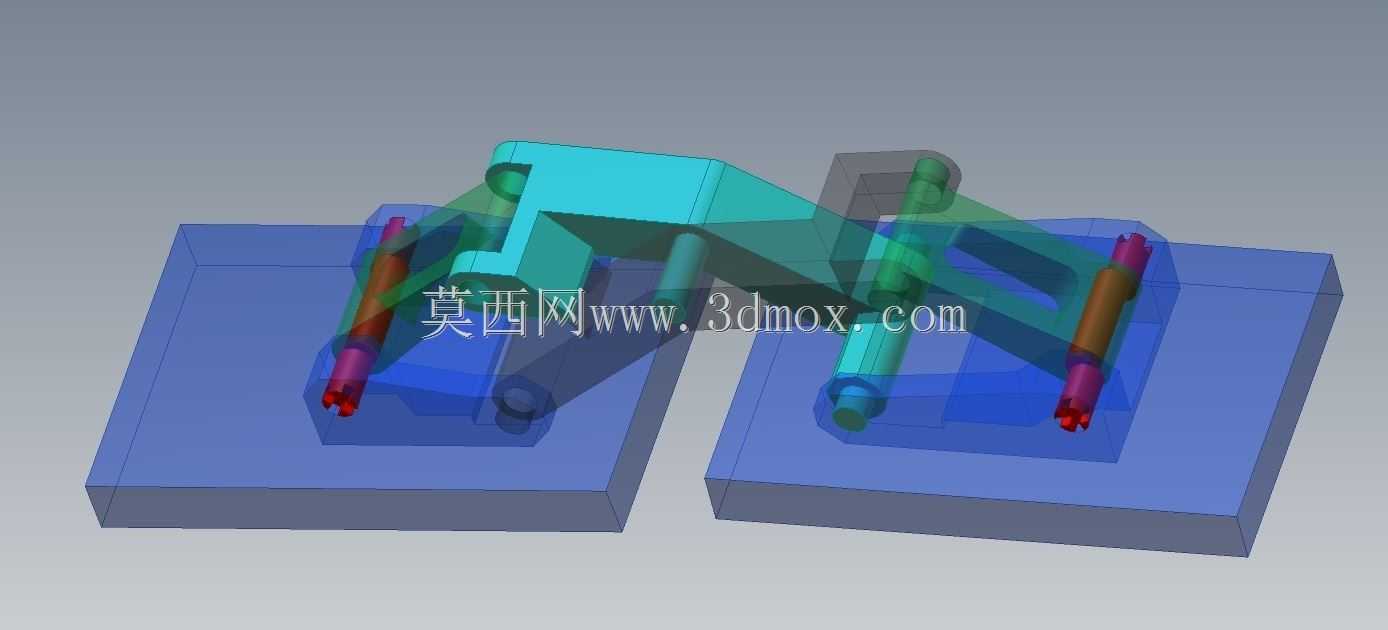

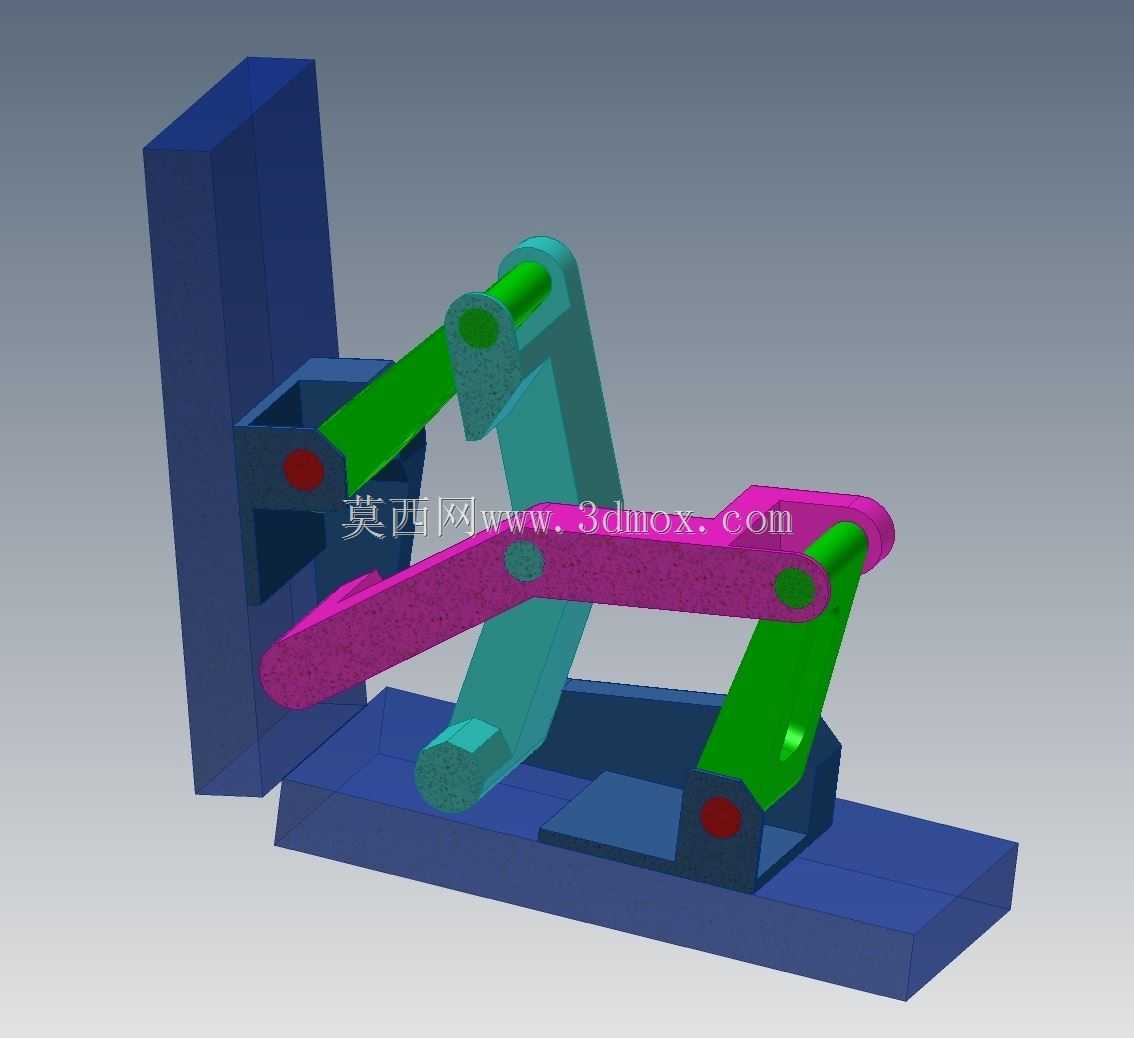

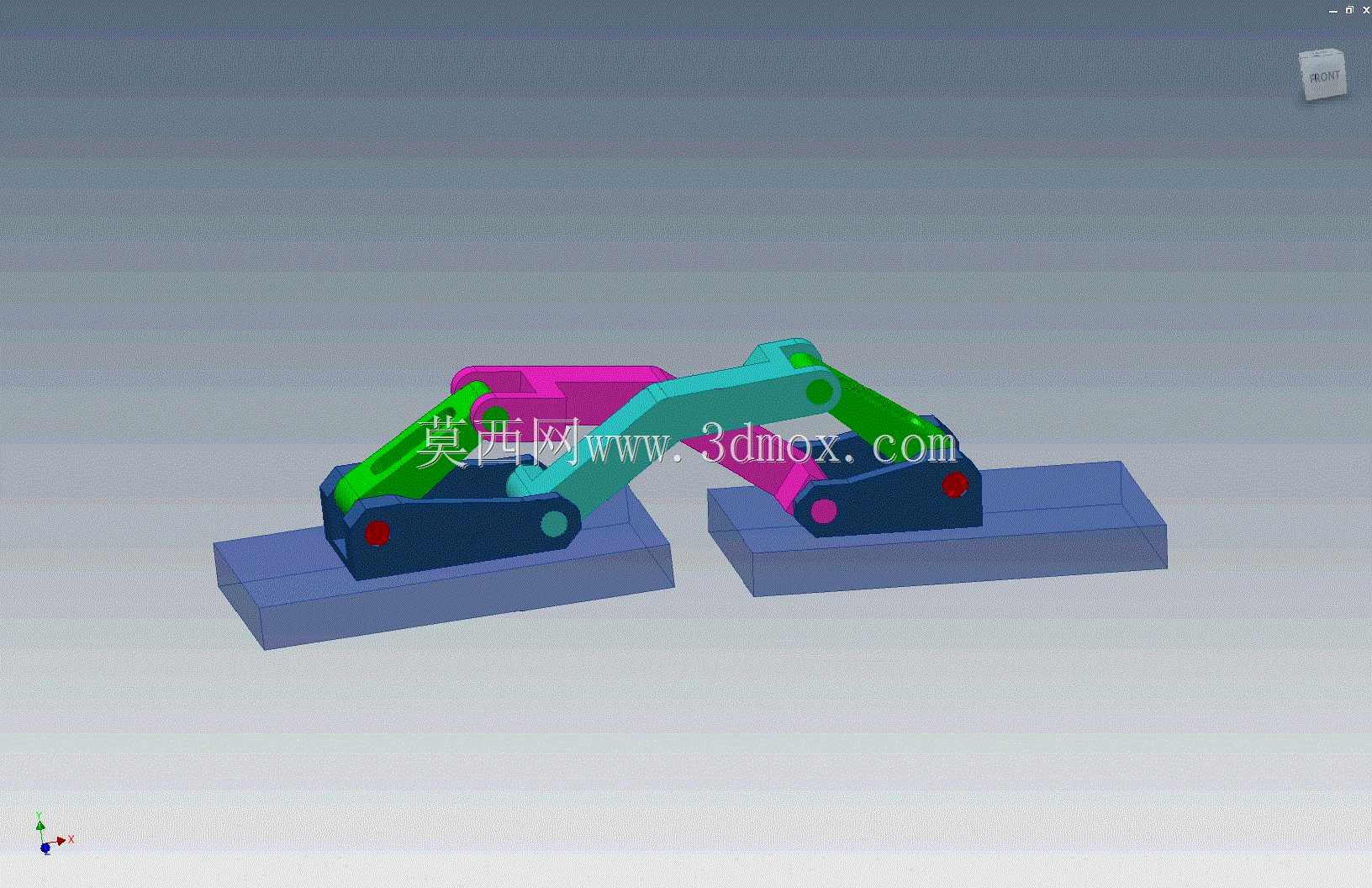

多连杆偏心可调铰链连接结构

该多连杆铰链结构主要面向需要小范围位移补偿、姿态自适应调整的机械连接场景，常见于自动化产线的工件定位工装、小型夹具的自适应压合端、3D打印定制化连接构件、轻型输送线的导向摆臂连接部位，也可用于教学演示场景下的连杆运动原理展示，能够在不额外增加复杂驱动构件的前提下，实现两个固定安装基座之间的连接端自适应角度与位置微调。从实际用途来看，这套结构核心是通过多组铰接连杆的联动，配合偏心调整结构，补偿安装过程中两个基座之间的微小位置偏差，避免刚性连接在装配应力下出现的构件变形、连接螺栓断裂问题，同时在承受外部载荷时，连杆之间的铰接转动可以小幅卸除冲击载荷，提升连接部位的抗疲劳性能。在功能特性上，该结构没有设置额外的锁止构件，依靠连杆之间的铰接转动自由度实现自适应调整，偏心部位可以在装配阶段完成预调整，设定好两个连接端的初始相对位置与可活动余量，调整完成后即可作为整体连接单元投入使用，不需要在运行过程中频繁调校，整体运动过程无卡滞点，各铰接处的转动副配合间隙均匀，不会在调整过程中出现窜动、偏斜的问题。设计思路上，这套结构刻意弱化了连接部位的刚性约束，将传统的一体式刚性连接拆分为多组连杆铰接的组合结构，通过不同长度连杆的铰接点位排布，确定整体的活动范围与调整行程，偏心结构的设置是为了在不更换连杆构件的前提下，适配不同的安装间距偏差，降低装配时的加工精度要求，同时结构做了一体化的适配设计，可直接作为单个单元进行3D打印制作，不需要额外拆解解析构件，打印完成后仅需要将铰接销轴装配到位即可投入使用，大幅降低了小批量定制场景下的制作成本。从安装边界来看，两个安装基座为平板式结构，预留了标准的螺栓安装孔位，安装时需要保证两个基座的安装面处于同一平面，避免连杆运动出现平面外的附加载荷，整体结构的活动范围集中在两个基座之间的区域，不会向基座外侧额外伸出过多构件，不会占用周边的设备安装空间，铰接处的销轴采用标准直径规格，后期维护时仅需要更换磨损的销轴即可完成检修，不需要整体替换整套铰链结构，日常维护成本极低。
