模块化立方星卫星结构设计方案

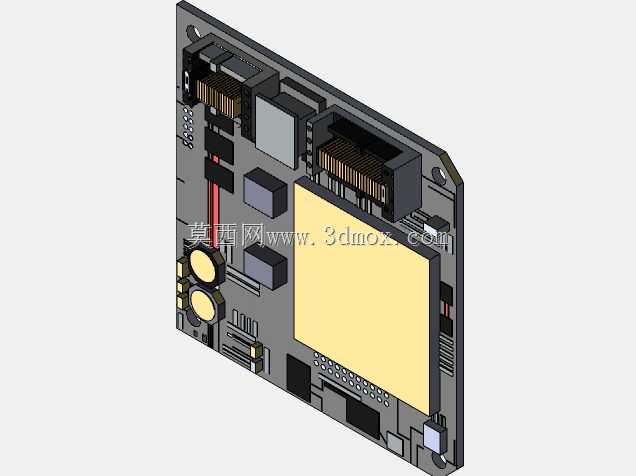

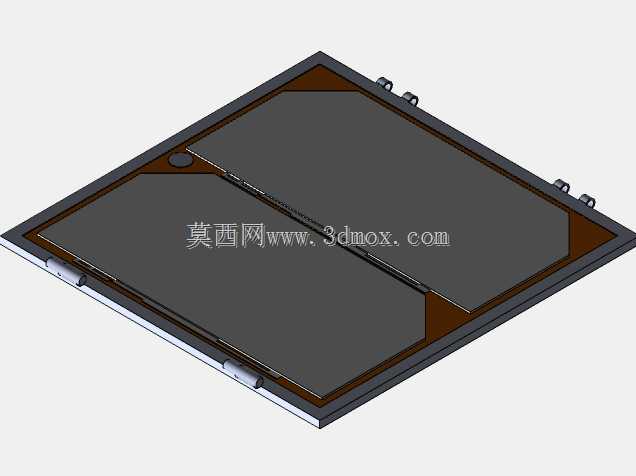

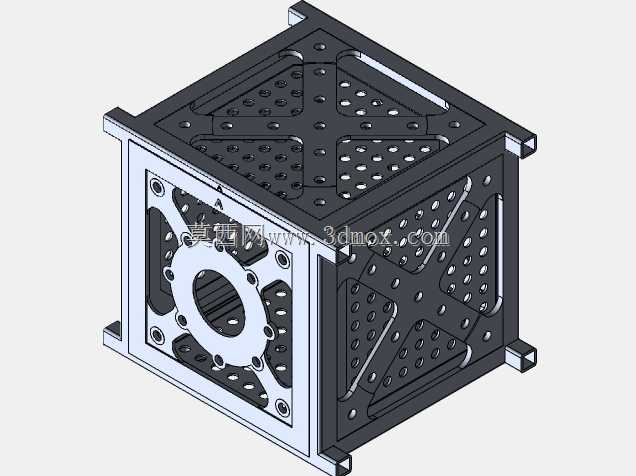

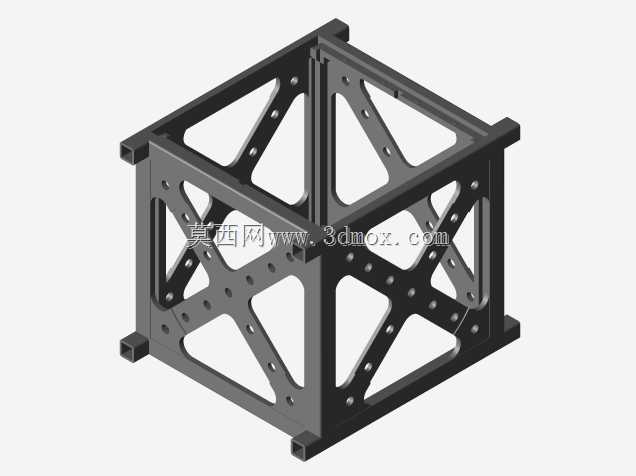

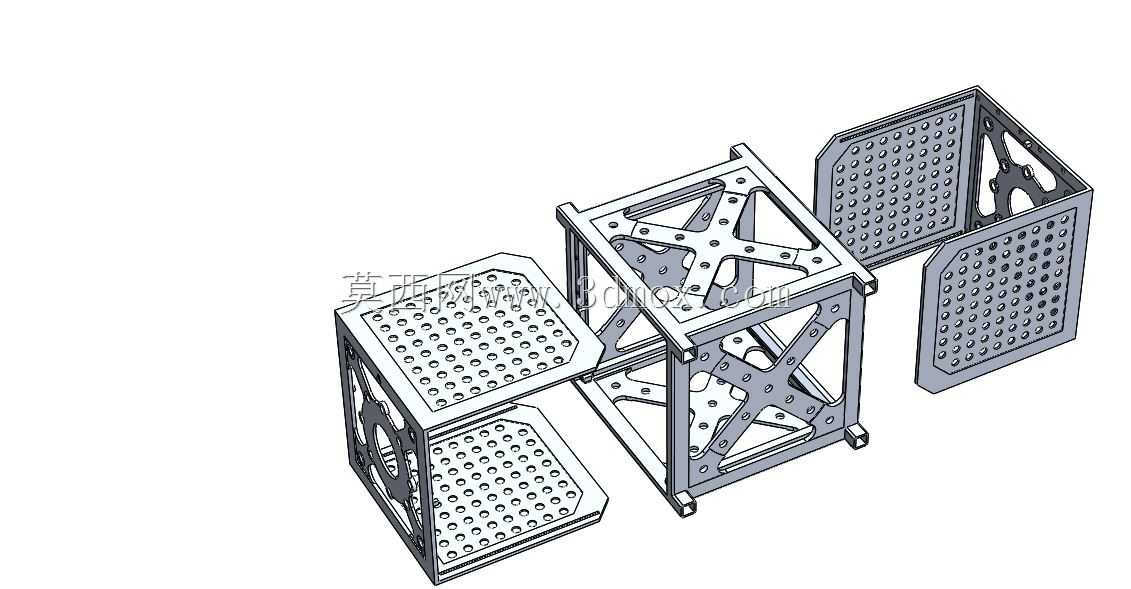

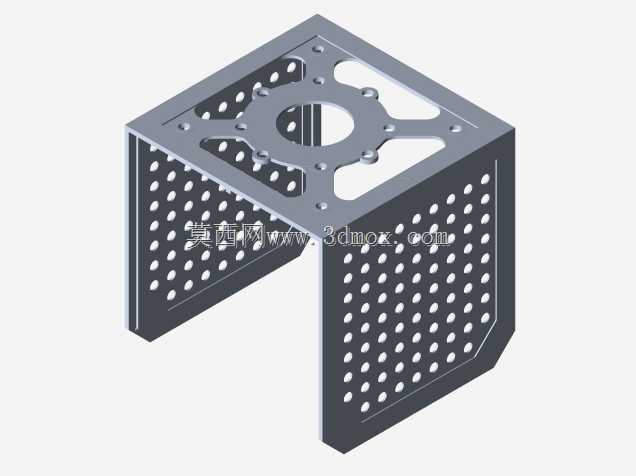

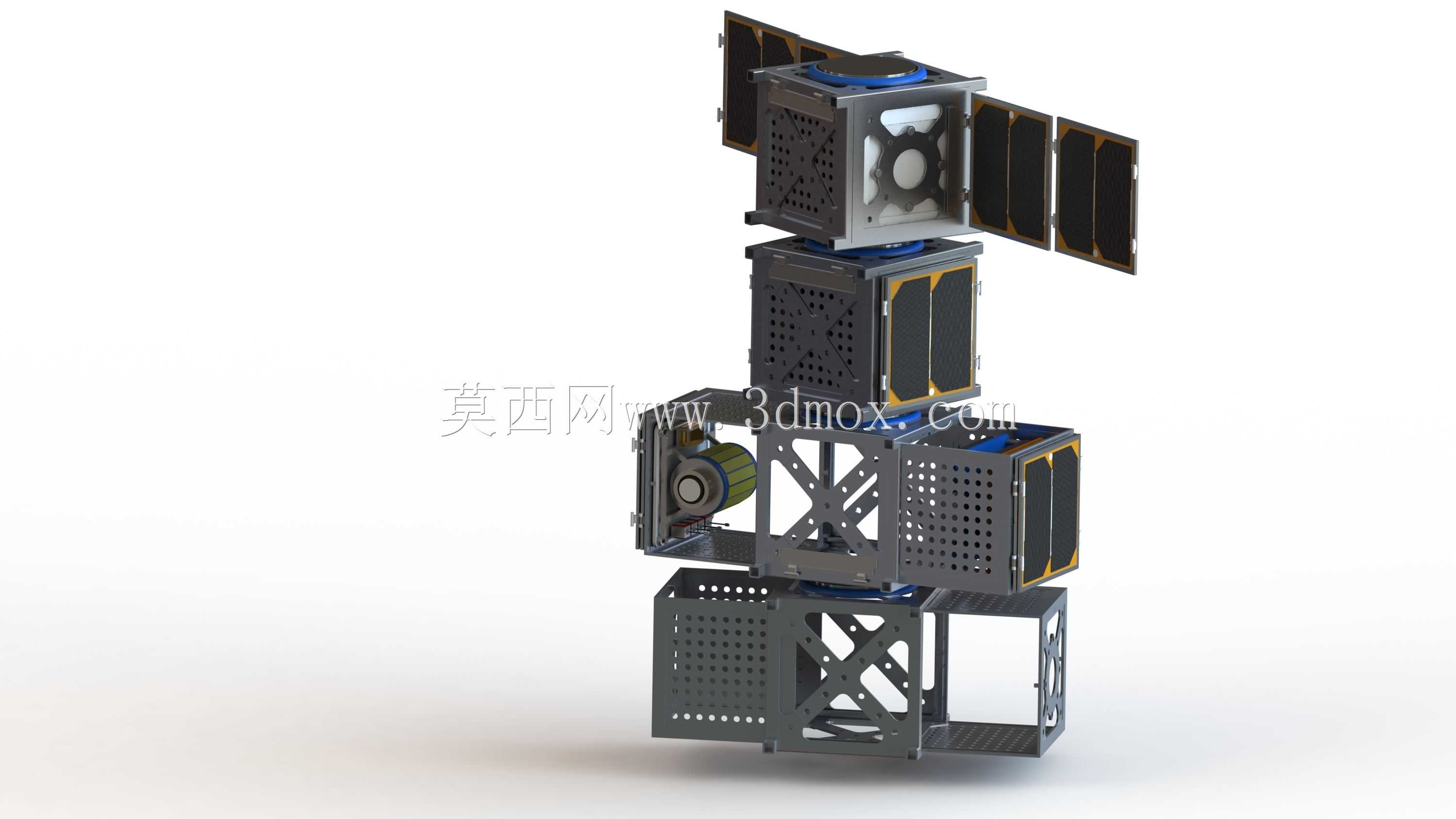

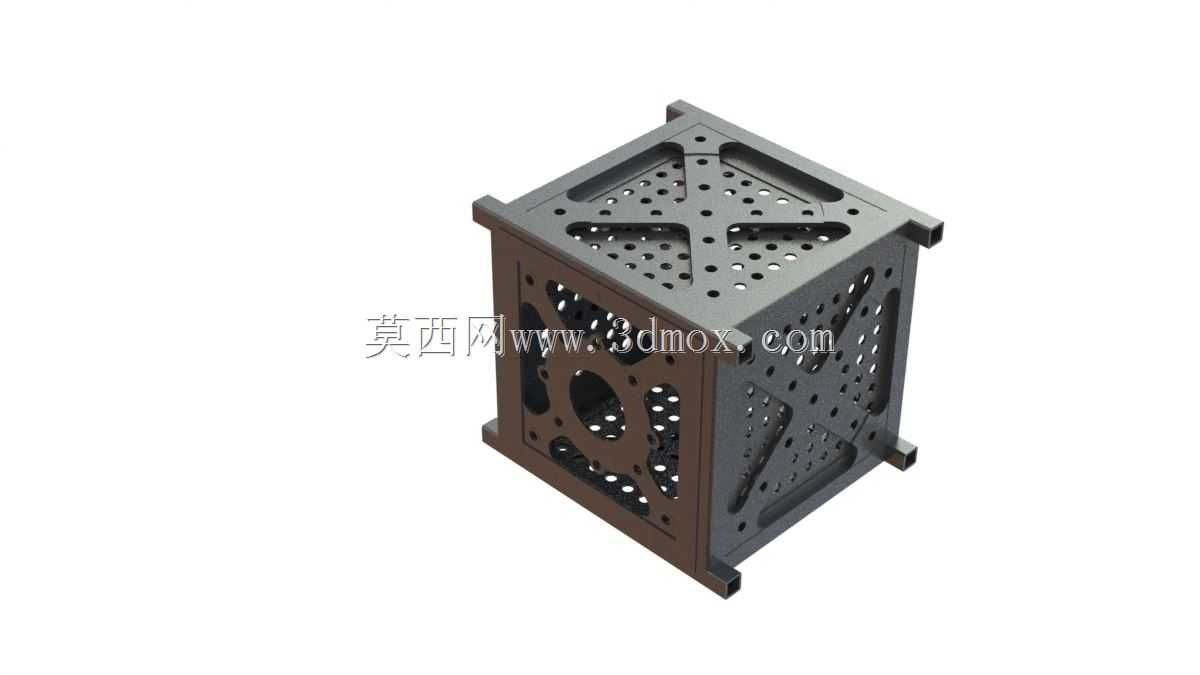

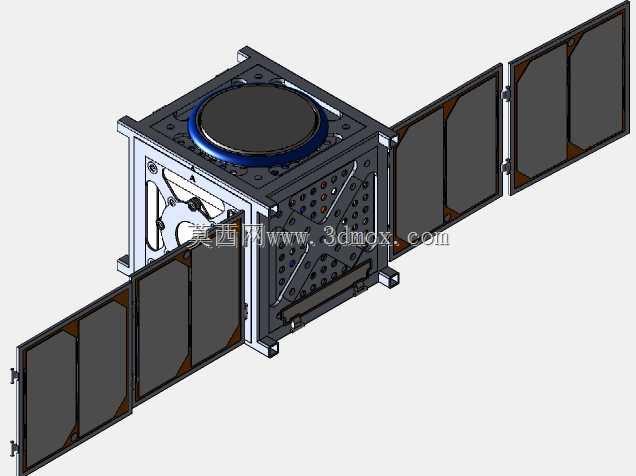

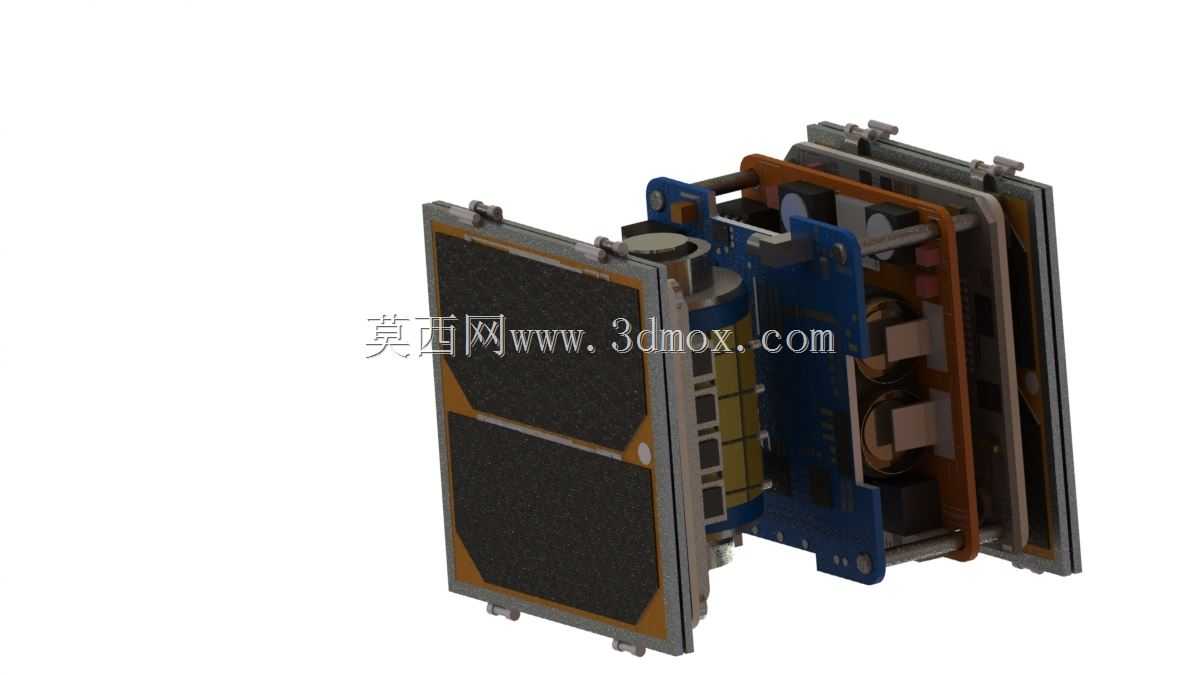

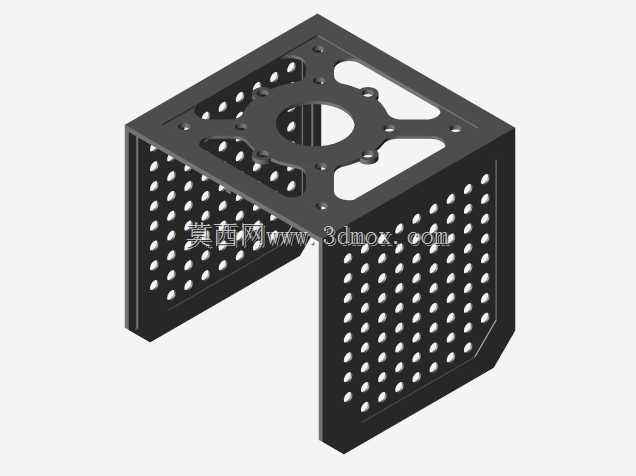

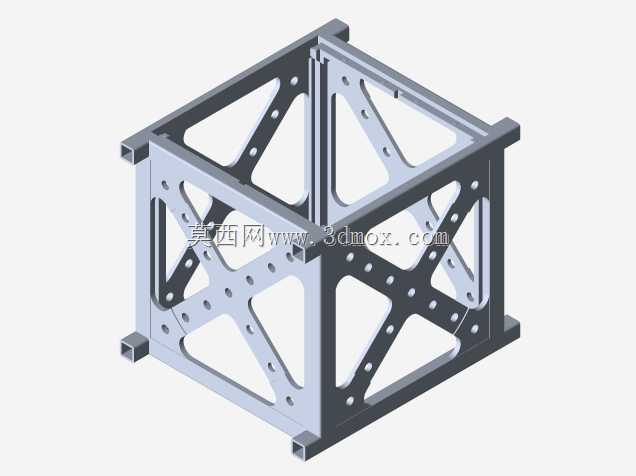

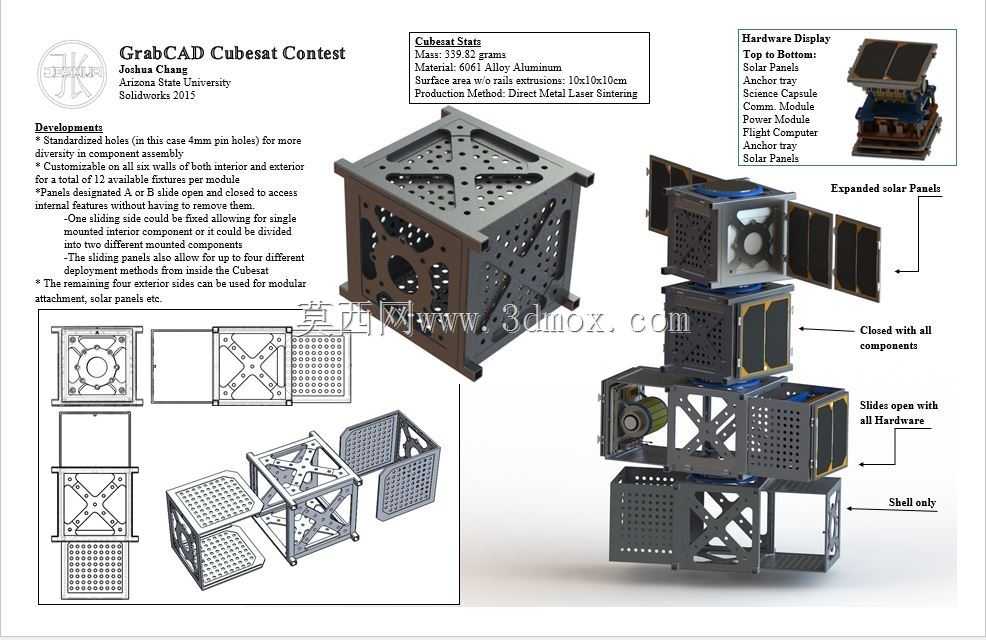

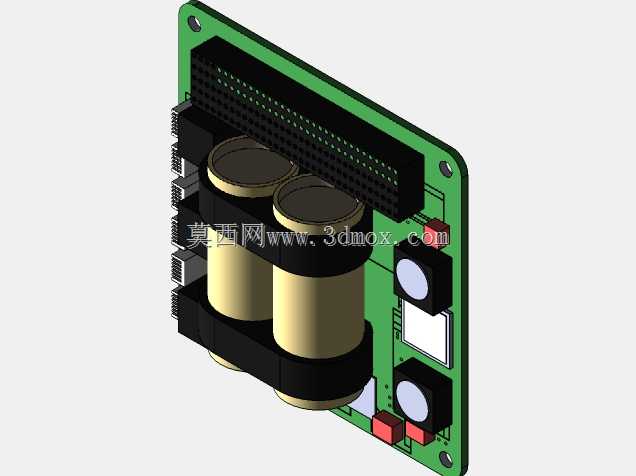

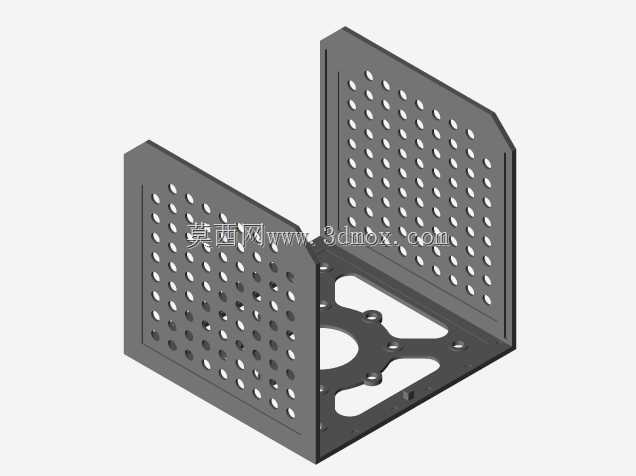

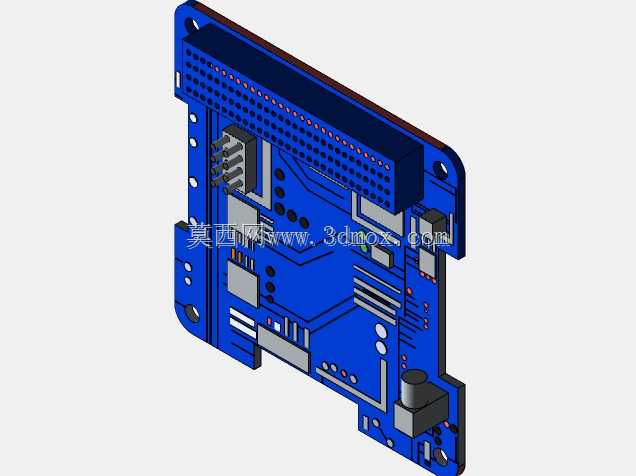

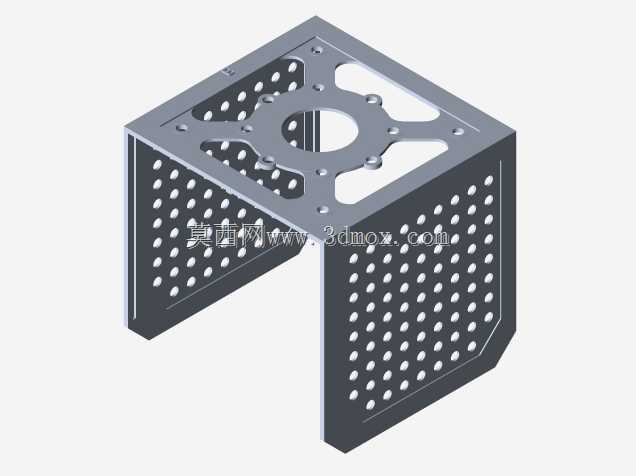

这款立方星结构面向近地轨道微纳卫星研发与应用场景设计，可适配高校航天科研载荷验证、商业航天微小卫星组网、空间环境探测等多类任务需求，能够为星载电子元件、传感设备、通信模组、电源系统提供可靠的舱内安装空间与外层防护，是微纳卫星快速集成研发阶段的核心结构载体。该结构在组件组装层面做了充分的多样性适配设计，框架结构的内外六个墙面均预留了标准化夹具安装位，可根据不同载荷的安装需求灵活配置固定点位，无需额外对主框架做打孔、切削等二次加工，大幅缩短卫星的集成装配周期。结构上指定的两类可动面板支持滑动开启与闭合操作，操作人员在整星调试、载荷更换、线路检修时，无需拆卸对应面板即可直接访问舱内功能模块，有效避免反复拆装带来的连接精度损失、密封性能下降等问题。配套设计的滑动侧面板具备多档位固定能力，支持单组安装的内部组件独立拆分，也可将舱内空间划分为两个独立的安装舱段，适配不同尺寸、不同散热需求的载荷安装要求。滑动面板的结构设计还支持整星从内部向外拓展出四种不同的展开方式，除了预留的四个外侧面可用于模块化对接、太阳能电池板安装外，其余外侧面也可根据任务需求拓展安装通信天线、空间探测传感器、姿控组件等外部设备，无需额外设计转接支架。整体结构采用6061铝合金加工成型，该材质具备优异的比强度与抗腐蚀性能，能够适配发射阶段的强振动、冲击载荷环境，同时在空间轨道环境下具备较好的温度适应性，可降低空间温度交变对结构精度的影响。整星的外形尺寸严格遵循10×10×10厘米的立方星标准规格边界，整体重量控制在1/3千克左右，既能够适配通用的立方星部署器发射要求，也为内部载荷预留了充足的重量配额，可满足多数微纳卫星任务的载荷搭载需求。框架采用镂空桁架与多孔面板结合的设计，在保证整体结构强度的前提下尽可能降低结构自重，同时多孔结构也可为舱内设备提供自然散热通道，配合铝合金材质的高导热特性，可将舱内设备工作产生的热量快速传导至外表面辐射散热，保障星载设备的工作温度处于合理区间。
