基于GPS制导的多晶光伏收集装置设计

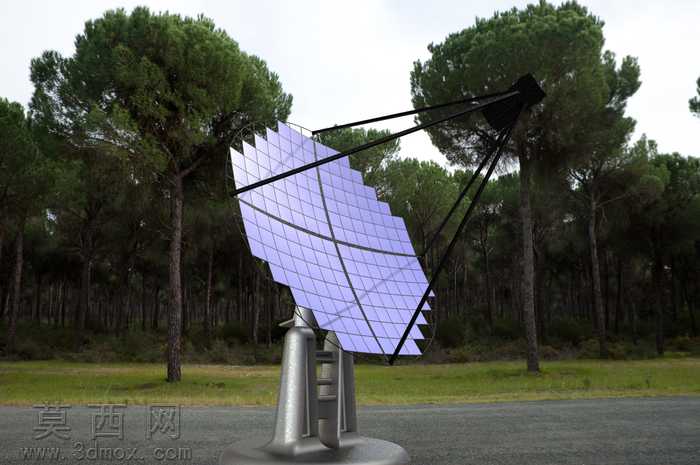

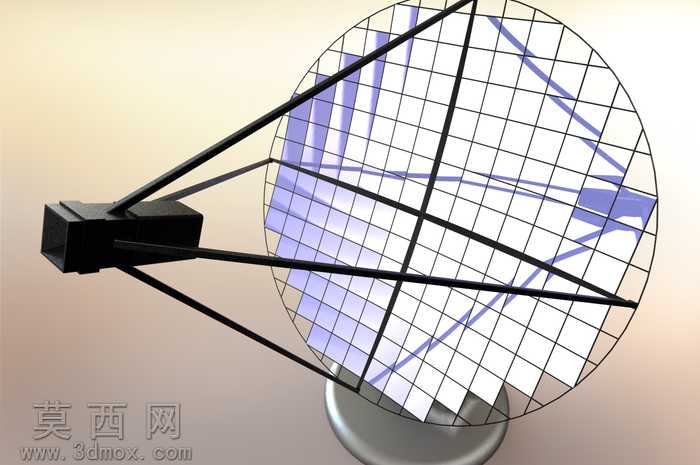

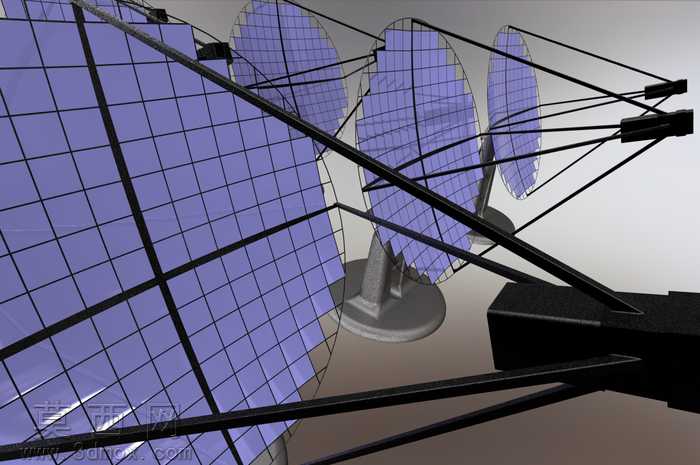

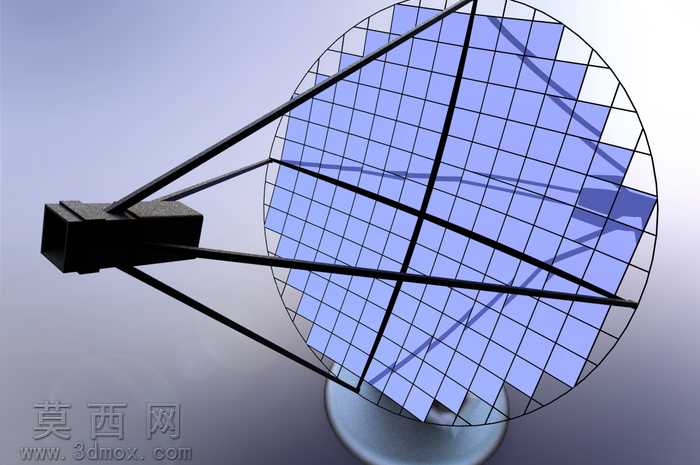

本作品为光伏收集装置三维建模设计，整体采用抛物面聚光式结构形态，建模阶段以SolidWorks为核心工具完成全参数化构建，首先通过基准面绘制确定圆形聚光面的轮廓基准，以2.44米直径为核心尺寸约束，将整个圆形受光面划分为规整的网格单元格，每个单元格对应独立的多晶硅太阳能电池片安装位，总计排布156.6片太阳能电池单元，匹配约600瓦的输出功率设计指标。支撑结构部分采用三根斜向支撑杆件连接中心接收基座与圆形聚光面外框，杆件采用等截面实体建模，通过几何约束保证三根杆件的受力角度一致，中心基座为方块式集成结构，预留GPS制导模块的安装腔体，可实现装置的太阳方位自动追踪功能，底部设置圆形旋转底座，满足方位角与俯仰角的调节需求。材质渲染阶段，聚光面的电池片采用半透明淡紫色光伏板材质，添加轻微的反光与折射效果模拟真实多晶硅片的光学特性，支撑杆件与外框采用哑光黑色金属材质，模拟喷涂防锈涂层的钢结构质感，中心基座与底部底座采用深灰色磨砂工程塑料材质，区分不同部件的材质属性。结构设计上充分考量聚光效率，通过抛物面的曲率参数设置，保证入射光线可精准汇聚至中心接收区域，网格划分方式既保证了电池片的安装规整度，也为后续的结构受力分析提供了清晰的单元划分依据，整体建模过程严格遵循实际光伏装置的工程逻辑，所有装配关系均添加重合、同轴、角度等完整配合约束，无冗余建模特征，各部件可独立导出用于工程出图或3D打印验证，渲染阶段添加柔和的环境漫反射光源，突出聚光面的网格结构与材质层次，还原装置的真实视觉效果。
