MasterVoltMLI24160锂电池组三维建模设计

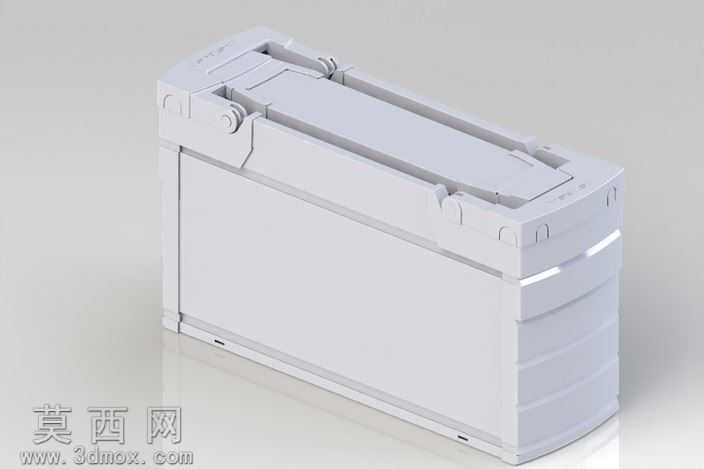

本模型为MasterVolt品牌MLI24160规格24V160Ah锂电池组的三维建模成果，建模过程严格遵循实物1:1比例还原，保证外形尺寸与实际产品完全匹配，可直接用于设备装配干涉校验、产品展示动画制作、储能系统布局规划等场景。建模初期先对实物进行多视角尺寸测绘，梳理产品整体轮廓特征：主体为规整长方体基座，顶部设置带铰接结构的翻盖式盖板，盖板两侧通过对称的转轴卡扣结构与基座连接，既保证盖板开合的顺畅性，也能实现闭合后的牢固锁止，避免内部电芯受外力冲击出现移位。建模时优先采用实体建模方式搭建主体框架，对基座侧面的分层加强筋结构做等比例还原，该结构既可以提升外壳的结构强度，抵御运输及使用过程中的磕碰形变，也能在多组电池并排安装时起到定位导向作用，提升安装效率。外壳表面的细节处理上，对正面的状态指示灯开槽、侧面的接线端口预留位、底部的安装固定孔位都做了精准复刻，每个特征的尺寸、位置都与实物保持一致，没有出现特征遗漏或比例失调的问题。材质渲染阶段，外壳主体采用哑光浅灰色工程塑料材质，调整材质粗糙度参数模拟ABS塑料的细腻磨砂质感，避免渲染效果出现过于廉价的塑料反光；转轴卡扣等受力结构件采用稍深的灰色硬质塑料材质，通过材质色差区分不同功能部件，提升模型的视觉层次感；顶部盖板的边缘做了微小的圆角过渡处理，还原实物注塑工艺的圆角特征，避免模型出现尖锐棱角不符合实际生产工艺的问题。结构设计上还原了锂电池组的模块化布局逻辑，外壳内部预留了标准电芯模组的安装空间、BMS管理系统的放置仓位以及走线槽位，虽然模型未展示内部电芯细节，但外壳的内部限位筋位置都做了对应设计，可支持后续拆解展示内部结构的二次开发。建模过程中对所有配合面做了公差校验，保证盖板与基座的合模间隙均匀一致，卡扣结构的配合尺寸符合实际装配要求，不会出现装配干涉的问题，可直接导出用于3D打印手板验证外壳结构合理性。整体模型布线规整，没有冗余的碎面或破面问题，支持多种三维格式转换，可适配不同的工业设计、仿真分析软件使用需求，无论是用于储能产品的方案展示，还是用于配套设备的安装空间校核，都能提供精准的三维数据支撑。
