无内部机械结构双板太阳能系统设计

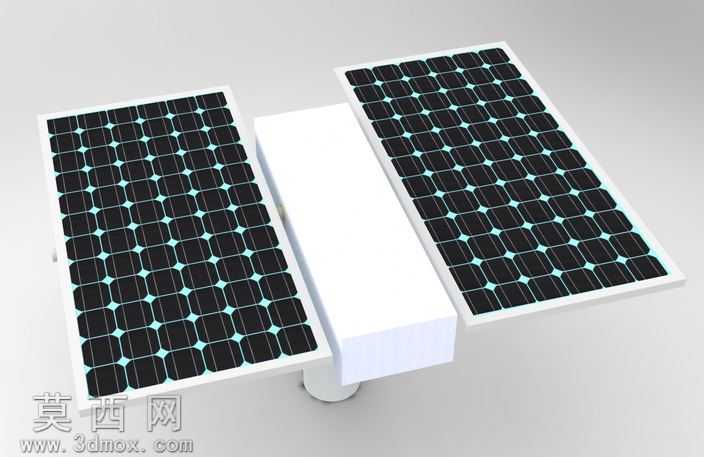

本作品为无内部机械结构的专利型太阳能系统三维建模成果，建模阶段围绕双光伏板对称排布的核心构型展开，首先通过基准面定位确定中心支撑基座的安装轴线，以等距约束划定两块光伏板的倾斜安装角度，确保板面受光角度符合常规光伏部署的倾角逻辑。建模过程中对光伏板的细节进行了精细化还原：每一块光伏板的单元格阵列采用线性阵列特征完成排布，单元格之间的栅线结构通过薄壁拉伸特征实现，精准还原单晶硅光伏板的表面格状纹理；中心基座采用一体化长方体构型，底部设置圆柱形支撑转接结构，通过同轴心约束与基座底部完成装配，整体结构无额外内部机械传动构件，完全契合专利设计的无内部机械系统的核心特点。材质渲染阶段，光伏板表面采用高透低反射的玻璃材质搭配深蓝色硅基电池片材质，通过调整材质的粗糙度与反射参数，还原真实光伏板表面的半哑光受光质感；中心基座与支撑柱采用哑光白色工程塑料材质，通过调整漫反射参数模拟户外设备外壳的磨砂质感，整体渲染采用柔和的顶侧光布局，搭配浅灰色无缝背景，突出系统本身的结构特征与材质层次。设计思路上，该模型摒弃了传统太阳能追踪系统复杂的内部齿轮、连杆等机械传动结构，采用对称双板固定倾角的构型，在保证受光面积的同时大幅降低系统的结构复杂度与后期维护成本，建模全程严格遵循专利设计的结构逻辑，未添加任何冗余的内部机械构件，所有装配约束均采用固定约束与角度锁定约束，还原该系统无活动机械部件的结构特性；光伏板的边框采用薄壁拉伸特征构建，厚度参数匹配常规商用光伏板的边框尺寸，单元格的排布间距严格按照单晶硅光伏板的真实规格设置，确保模型的比例精准度。整体模型完成后通过干涉检查验证，所有构件之间无干涉问题，结构逻辑清晰，可用于新能源产品展示、专利结构演示、光伏系统科普等场景，材质参数可根据后续渲染需求灵活调整，支撑结构也可根据实际安装场景进行适配性修改，具备较高的展示与参考价值。
