三菱TritonL200越野皮卡SolidWorks三维模型

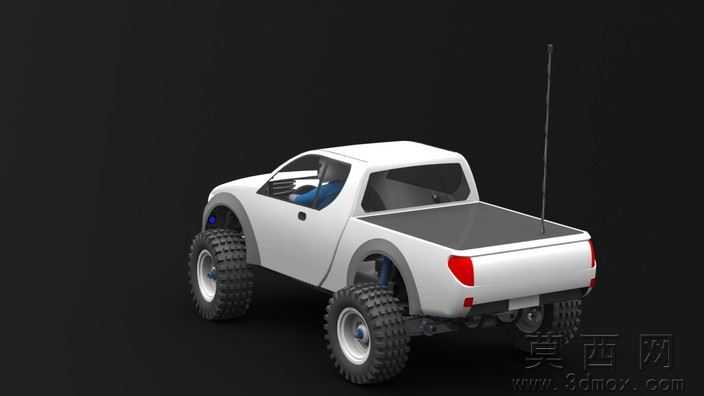

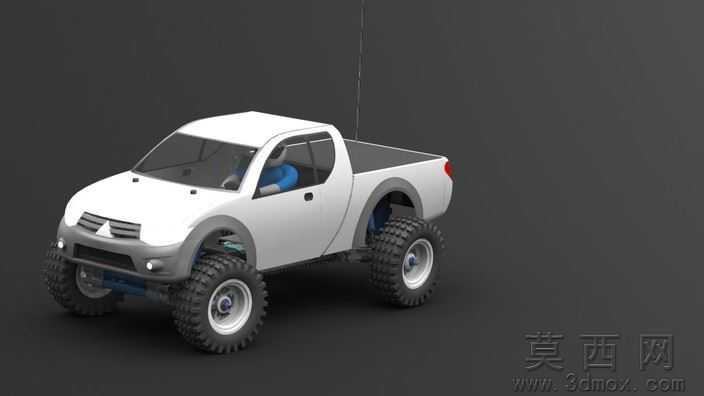

本模型为三菱TritonL200越野改装版本皮卡的高精度三维模型，建模过程基于公开实车参数完成基础框架搭建，首先导入参考底图校准车身整体比例，依次绘制车身外覆盖件的曲面轮廓，对引擎盖棱线、轮拱外扩造型、货厢龙门架结构进行逐面分割重构，针对原厂模型存在的曲面破面问题完成修复，同时追加了越野改装版本的升高悬架、大颗粒越野轮胎、车顶天线、货厢平盖等专属结构，还原了改装皮卡的硬核视觉特征。参数设计层面严格遵循实车尺寸比例，整车长宽高、轴距、轮距参数均与量产改装版本对齐，轮胎花纹深度、悬架行程、车身最小离地间隙都按照越野配置设定了对应参数，车门接缝、尾灯造型、车窗轮廓等细节特征都做了1:1还原，同时保留了车身内部的座椅、方向盘等基础座舱结构，完整呈现车辆的内外布局。渲染材质部分针对不同部件做了区分设置，车身主体采用白色哑光车漆材质，添加了细微的金属珠光颗粒提升真实感，轮胎采用深黑色橡胶材质并模拟了胎面的磨损质感，轮圈采用银色金属烤漆搭配金属螺栓细节，车窗采用半透明深色玻璃材质，货厢平盖采用磨砂黑塑料材质，悬架弹簧、减震筒等金属部件分别赋予镀铬、铸铁差异化材质，在黑色背景的渲染场景下呈现出极强的立体感与真实质感。结构原理层面完整还原了越野皮卡的底盘结构，包含前双叉臂独立悬架、后钢板弹簧非独立悬架的完整结构，转向系统、传动半轴、刹车卡钳等部件都做了独立建模，可直观展示越野车型的底盘通过性设计逻辑，车身的承载式车架与货厢的连接结构也做了清晰呈现，能够清晰展现皮卡车型的承载结构特点。软件兼容方面，模型原生基于SolidWorks2011版本搭建，同时导出了通用STEP/IGES中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，不同格式文件均保留了完整的装配体结构与部件分层，方便使用者根据需求拆解修改单个零件。研发教学应用层面，该模型可作为汽车设计专业的曲面建模教学案例，帮助学习者掌握汽车外覆盖件的曲面分割、破面修复技巧，也可用于越野车辆改装方案的验证演示，通过调整悬架参数、轮胎尺寸快速预览改装效果，同时也可作为汽车构造课程的可视化教具，帮助学习者直观理解皮卡车型的底盘结构与整车布局，也能为同级别皮卡车型的逆向建模设计提供参考依据。
