FDM桌面级3D打印机近端挤出送料机构

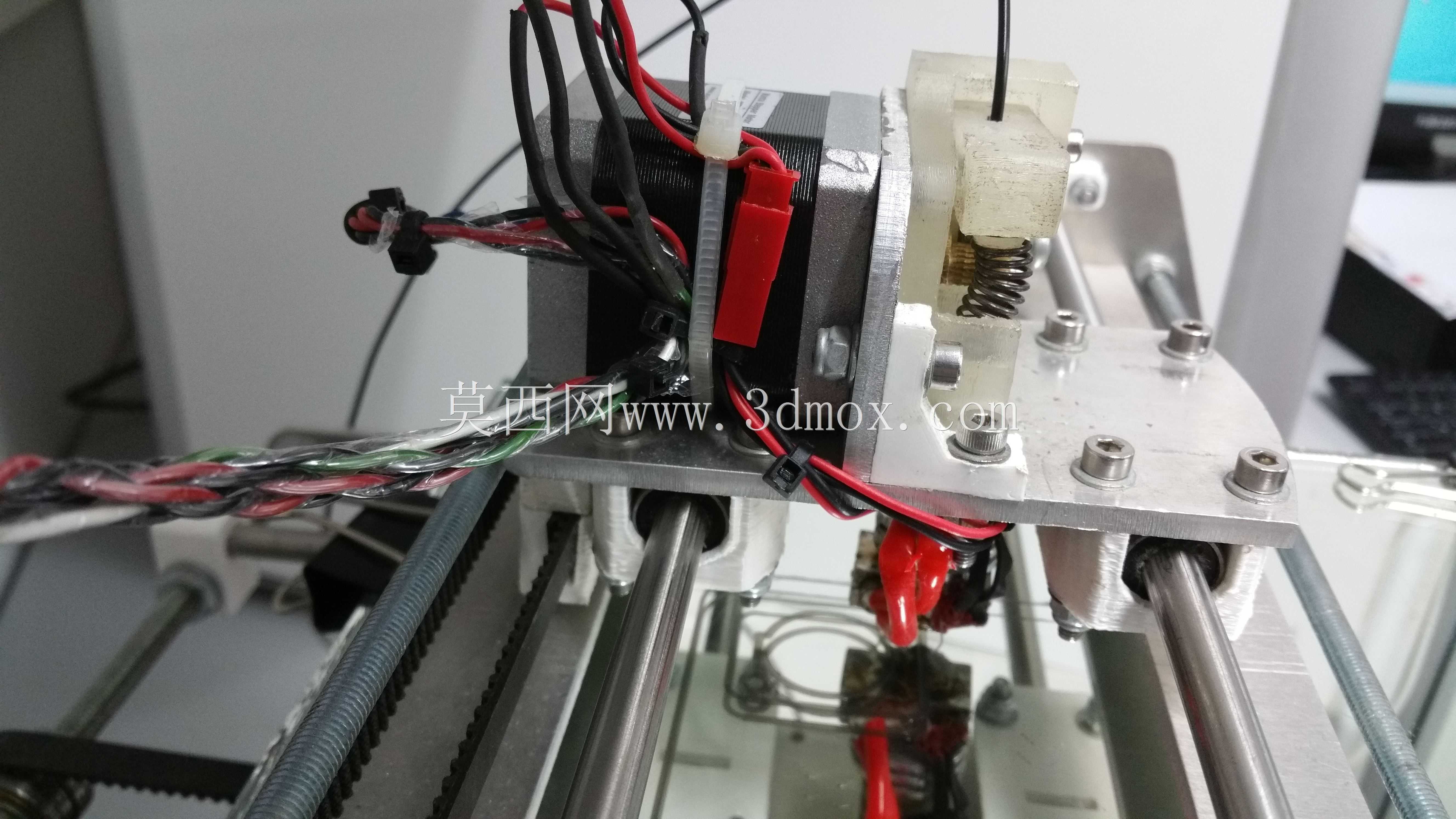

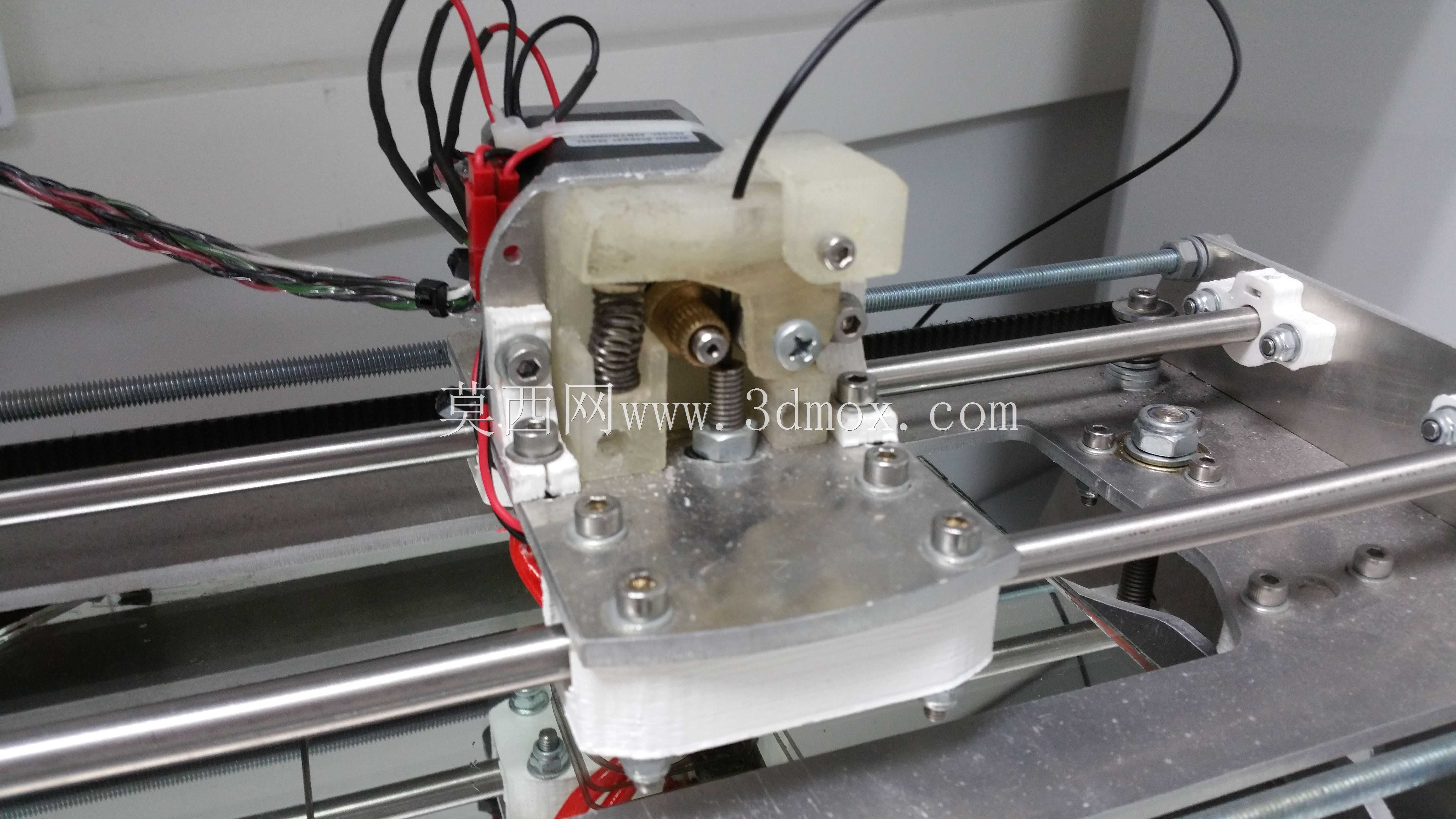

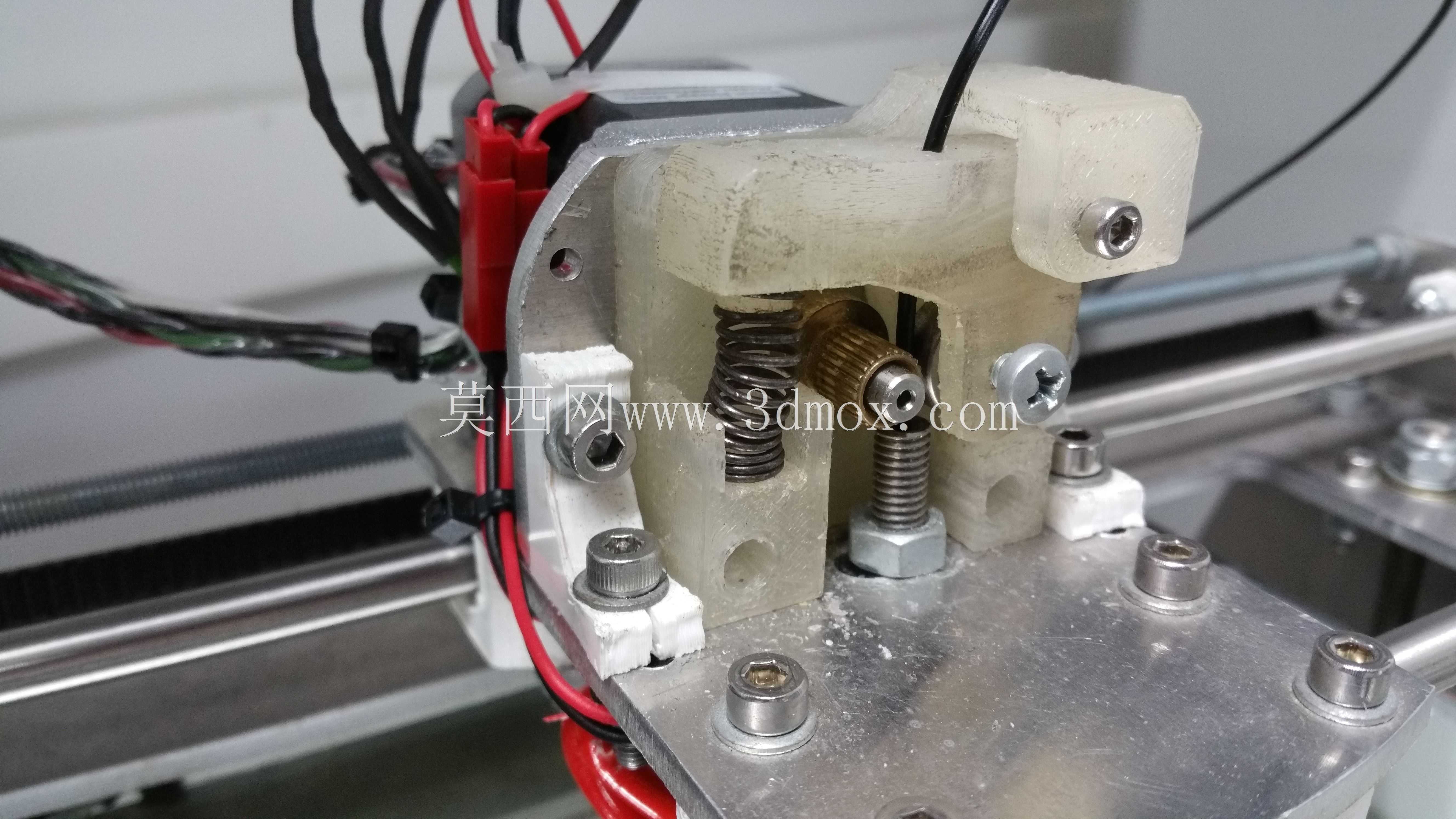

该结构为FDM熔融沉积型桌面3D打印机的核心送料挤出组件，主要应用于个人DIY桌面打印设备、小型创客工坊原型制作设备、教学实训用桌面3D打印装置中，承担热熔融耗材的稳定输送、压力供给核心功能，直接决定打印过程中耗材出丝的均匀度、回抽响应速度以及打印成品的层间结合质量，是影响打印精度与成型稳定性的关键功能部件。该挤出机构采用近端挤出的布局设计，将送料驱动组件直接设置在打印热端上方，相比远端挤出结构大幅缩短了耗材输送路径，有效降低了柔性耗材输送过程中的弯折阻力，既可以适配常规PLA、ABS等硬质打印耗材，也能稳定输送TPU、TPE等软质柔性耗材，大幅拓展了设备的耗材适配范围。结构设计上采用机加工金属安装基板作为承载主体，保证长期运行下的结构刚性，避免送料过程中因结构形变导致的送料轮咬合压力波动；送料压合部分采用半透明工程塑料加工的压合支架，内置压缩弹簧提供可自适应的压合张力，通过调整螺丝可以改变弹簧预紧压力，适配不同直径公差、不同硬度的打印耗材，既避免压力过大导致的耗材碎屑卡滞，也防止压力不足引发的送料打滑、出丝不足问题。驱动部分采用步进电机直连滚花送料齿轮的传动方案，滚花齿面可以嵌入耗材表面形成稳定咬合，精准控制耗材的进退行程，配合打印控制板的回抽指令可以快速完成耗材回抽动作，有效减少打印过程中的拉丝、垂料瑕疵。安装边界上，该组件预留了对应线性导轨滑台的标准安装孔位，可直接适配多数2020、2040铝型材搭建的桌面级3D打印机运动平台，整体结构紧凑，安装后不会与打印平台、周边运动部件产生运动干涉，组件侧面预留了散热风扇、热敏电阻、加热棒的走线固定位，可规整梳理设备线路，避免运动过程中线缆剐蹭打印件。日常使用中，该结构的压合支架支持快速开合，无需完全拆解机构即可完成耗材穿丝、堵头清理等维护操作，压合部件的磨损件可单独更换，大幅降低设备长期使用的维护成本，送料齿轮与热端进料口的同轴度经过设计校准，可减少耗材输送过程中的弯折阻力，长时间连续打印也能保持稳定的出丝精度，满足小批量原型制作、创意模型打印、教学实训演示等多场景的使用需求。
