并联臂结构三角洲型3D打印设备

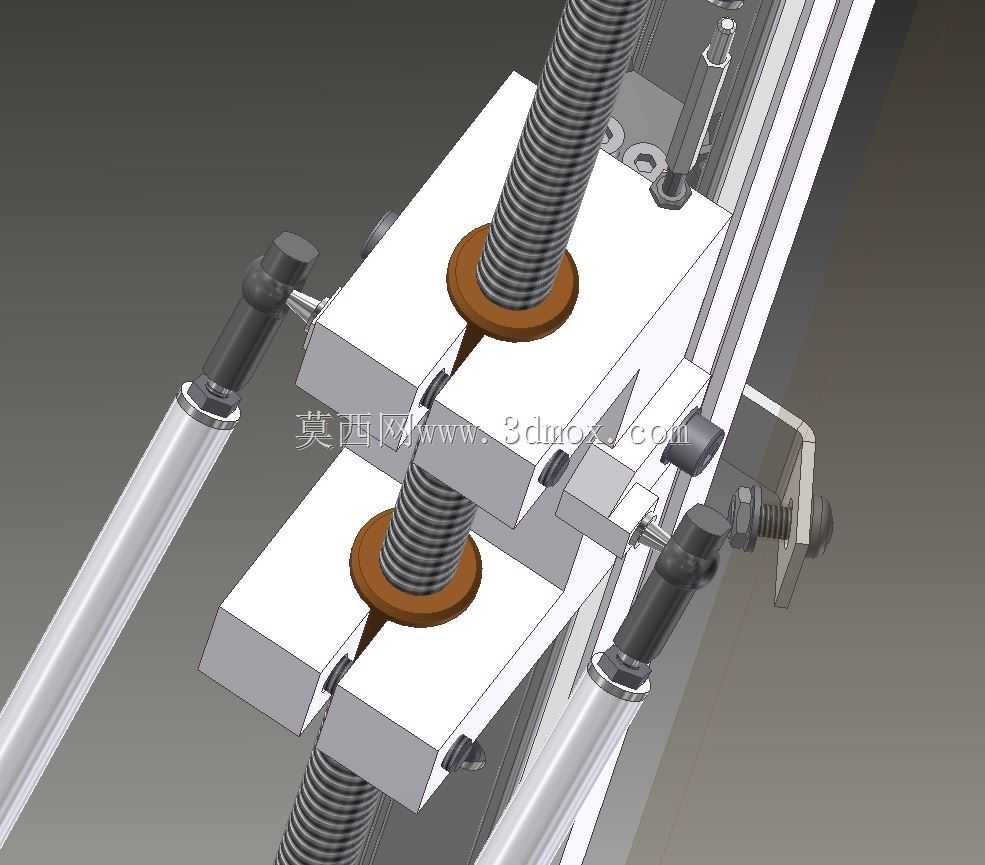

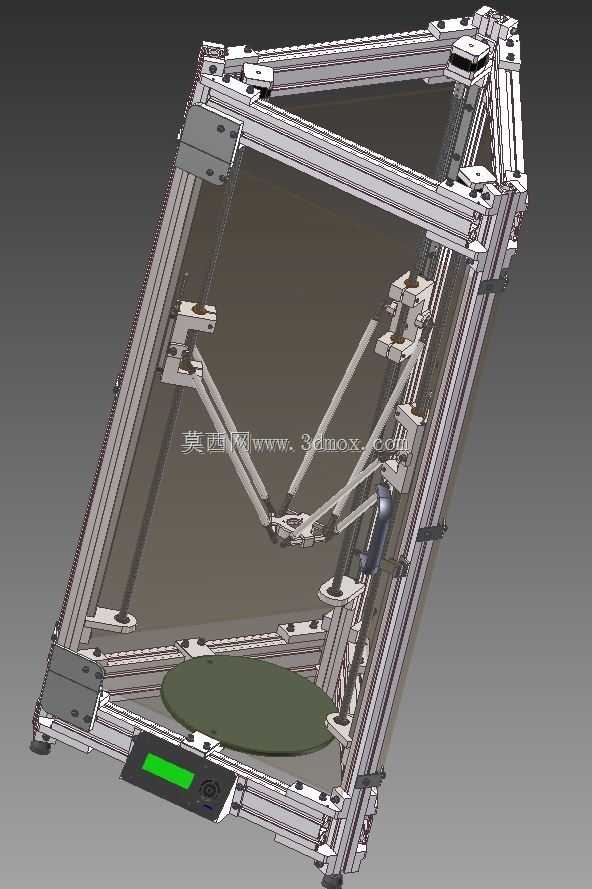

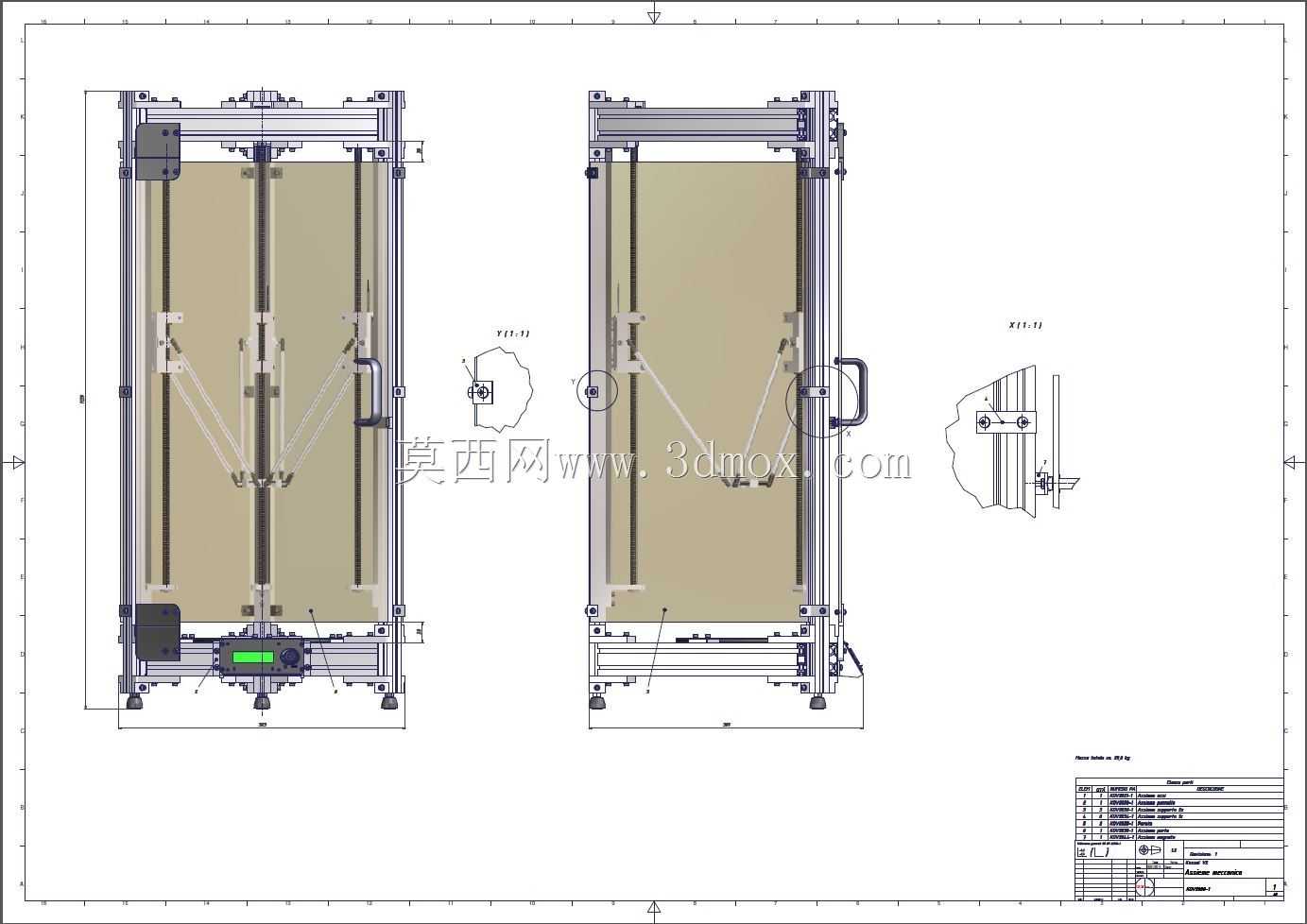

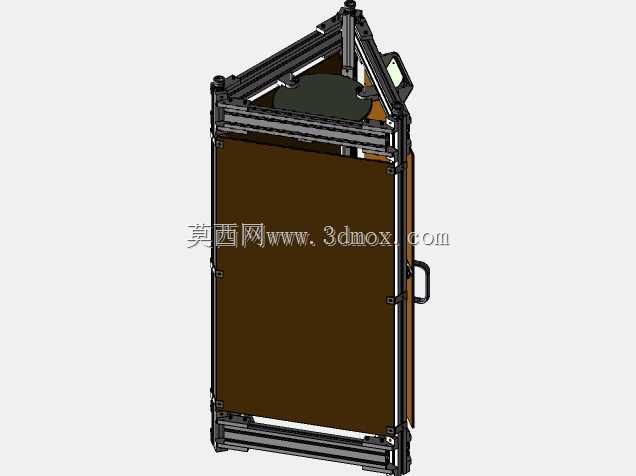

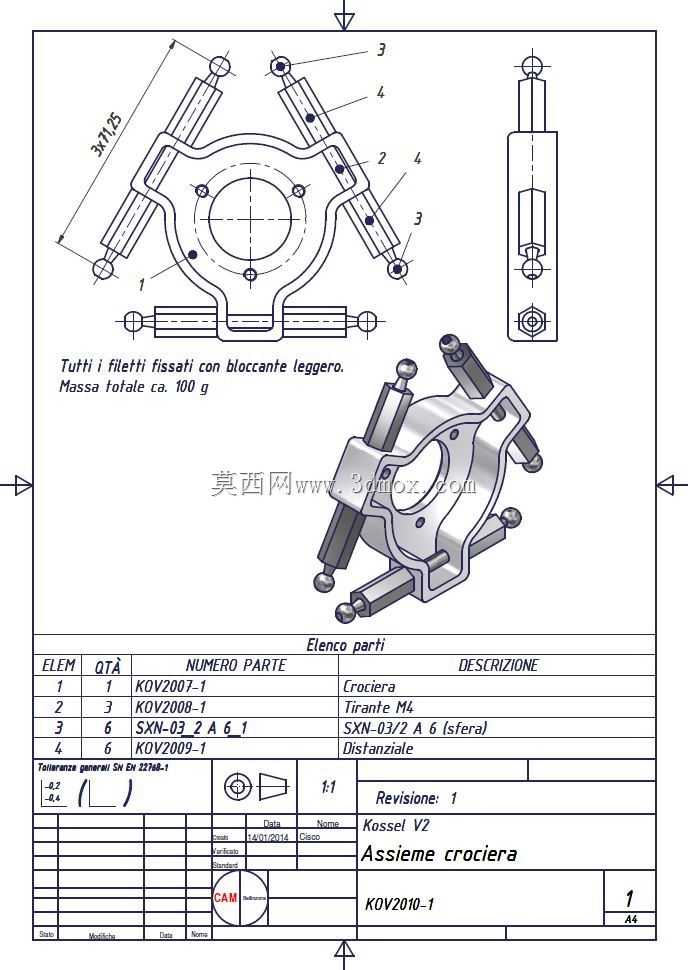

这款并联臂构型的3D打印设备，主要面向个人创客、小型工作室、校园创新实验室等场景使用，可完成PLA、ABS等常见熔融沉积型耗材的成型作业，能够快速将三维数字模型转化为实体样件，覆盖创意手办制作、机械结构件打样、教学模型演示、小批量定制零件生产等实际需求，相比传统笛卡尔结构的同规格打印设备，其运动惯量更低，打印过程中的运动响应速度更快，能够适配更高的空走速度，有效缩短单件打印的整体耗时。设备整体采用正三角截面的立式框架布局，框架主体以标准工业铝型材作为搭建基材，型材槽道可兼容各类标准紧固件，方便使用者根据自身需求拓展加装耗材架、照明模组、散热风扇、自动调平传感器等附加配件，框架底部预留了控制电路、供电模块的安装空间，正面嵌入操作显示屏与调节按键，可直接在设备端完成参数设置、打印任务启停、进度查看等操作，无需全程连接上位机。底部的圆形打印平台为成型作业提供平整的放置基准，平台边缘与框架内侧预留了足够的操作间隙，方便打印完成后取件、平台调平、表面清洁等日常维护操作。设计过程中采用标准化商用配件搭建整体结构，竖向传动副选用梯形丝杠搭配滚动直线轴承，有效降低运动过程中的摩擦阻力，提升运动顺滑度与定位精度，三组完全对称的并联臂通过铰接结构连接末端打印头安装座，通过三组竖向滑台的协同运动，控制打印头在三维成型空间内完成X、Y、Z三个方向的精准位移，对称式的结构设计让设备整体受力分布更均匀，可减少单侧受力带来的结构形变，提升长时间打印作业的稳定性。框架各连接节点采用角件与紧固件锁紧，整体结构刚性充足，可抵消高速运动带来的振动，减少打印过程中的层纹、错位等问题，设备整体安装边界紧凑，占用桌面面积较小，适合放置在普通工作台面使用，框架顶部预留了走线与顶部配件安装位，可根据使用需求加装耗材断料检测、远程监控等拓展模块，适配不同使用者的个性化改造需求。
