文丘里管流体流动模拟仿真结构

文丘里管作为经典的差压式流量测量与流体调控构件，广泛应用在工业流体输送管网、暖通空调风系统、化工物料输送管线、水处理计量支路、发动机进气道测试等场景中，核心作用是通过过流截面的规律性收缩与扩张，在稳定流场的前提下形成可精准测算的压差，以此推导管内流体的实时流速与流量，相比孔板等节流构件，它的流阻损失更小、对流体扰动更低、长期运行的测量稳定性更优，也可用于特定工况下的流体混合、负压抽吸等工艺环节。

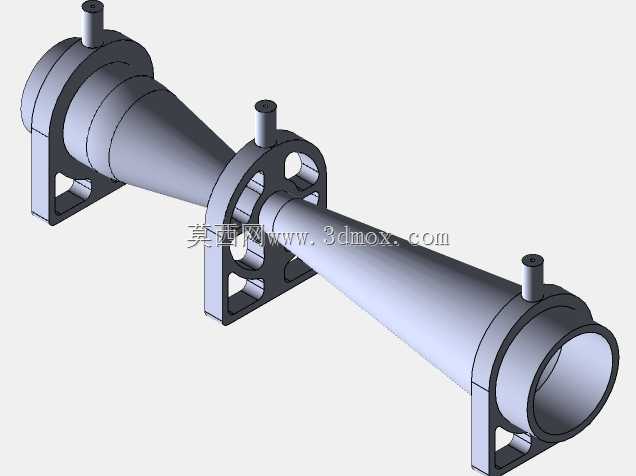

本次呈现的文丘里管结构，严格遵循经典文丘里管的型线设计逻辑，整体沿流体流动方向依次设置入口平直段、渐缩收缩段、喉道平直段、渐扩扩散段四个核心功能区段，入口段保持足够的直管长度来消除上游流场的紊流扰动，保证进入收缩段的流体流态均匀稳定；收缩段采用平滑过渡的锥面型线，引导流体平稳加速，避免局部涡流造成的能量损耗与测量偏差；喉道段为等径直管结构，是流体流速最高、静压力最低的位置，也是压差测量的核心取压区域，两侧预留的安装支耳结构可直接适配管线支架的固定需求，保证构件安装后与管线同轴度偏差控制在合理范围内，避免偏流影响测量精度；扩散段采用小角度渐扩型线，引导高速流体逐步减速升压，最大程度回收流体的压力能，降低整个构件的永久压力损失，减少输送系统的能耗。

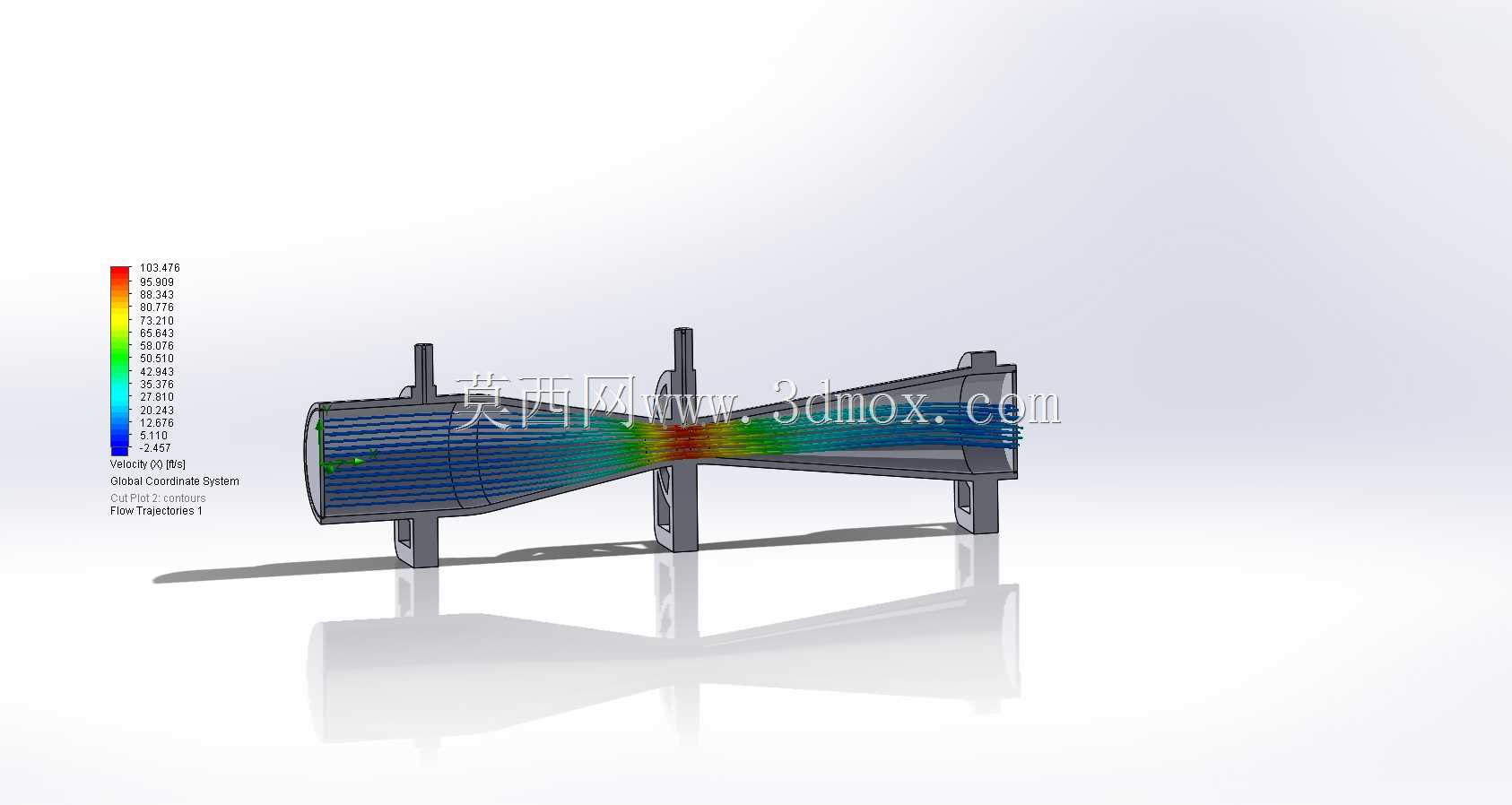

从安装边界来看，该结构两端采用标准圆管接口，可直接与同公称直径的工业管线对接，外部的支撑结构高度统一，安装时无需额外定制适配支架，整体外形沿管轴对称分布，既可以水平安装在液体输送管线上，也可以垂直安装在气体、粉体输送的竖直管路中，安装时仅需保证上下游保留足够的直管段长度，就能满足流量测量的精度要求。结构内部流道全程平滑过渡，无突兀的台阶或锐角，既减少了流道内的杂质滞留风险，也避免了局部涡流带来的振动与噪音问题，配套的流动模拟结果直观呈现了不同区段的流速分布规律，蓝色代表入口段的低速均匀流态，随着流道收缩颜色逐步过渡为暖色调，对应喉道位置的最高流速，进入扩散段后流速逐步降低、颜色回归冷色调，完整还原了文丘里效应下的流场变化特征，可作为流量装置结构设计、流体力学教学演示、管线计量方案选型的直观参考结构，帮助从业者快速理解文丘里管的工作原理与结构设计要点，在实际项目中根据工况参数调整各段的长度、锥角、喉道直径比例，适配不同的流体类型、压力等级与流量测量范围要求。
