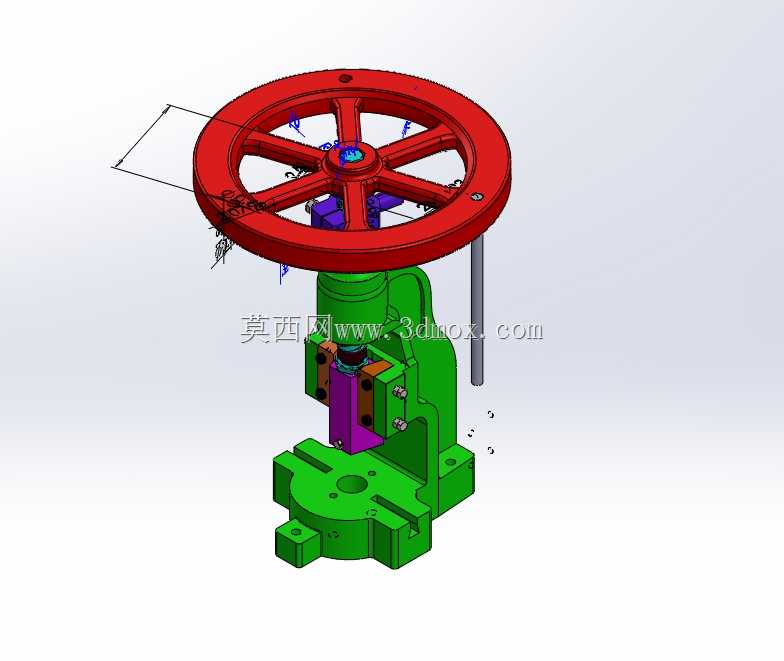

手动飞轮式冲压装配结构三维设计

　　这类手动飞轮压力机常应用于小型五金加工、维修工位、教学实训场景，针对薄金属片冲裁、小零件压装、销轴铆接等轻载冲压作业设计，无需外接动力源，依靠人力驱动飞轮储存动能完成冲压动作，适合小批量零散加工、无供电的野外维修场景使用。整套结构的核心功能是通过手轮输入扭矩，经螺旋副将旋转运动转化为压头的直线往复冲压动作，飞轮结构的大直径轮盘设计能够在人力转动过程中储存转动惯量，在冲压瞬间释放动能，大幅降低操作人员的施力强度，同时保证冲压行程末端的出力稳定性。从设计思路来看，整套组件采用模块化拆分思路，底座采用带安装孔的方形铸铁结构设计，预留的四个沉头安装孔可直接通过T型螺栓固定在钳工工作台或专用机架上，

　　安装边界需预留至少手轮半径加150mm的操作空间，避免转动过程中与周边工位器具产生干涉；机架部分采用立式箱型结构，内部加工有与导套配合的导向孔，保证压头上下运动的同轴度，避免冲压过程中出现偏载导致的模具磨损。螺旋传动副采用梯形螺纹设计，相比普通三角螺纹具备更好的承重能力与自锁性能，在冲压行程任意位置均可实现位置锁定，防止压头意外下落引发安全隐患；压头与滑块部分设计有标准模柄安装孔，可适配小型简易冲模、压装工装，无需额外转接结构即可快速更换作业端头。导杆部分平行于螺旋副布置，与滑块上的导向铜套配合，进一步约束压头的转动自由度，保证压头仅沿竖直方向做直线运动，减少冲压过程中的侧向力。手轮采用六辐条结构，

　　在保证轮盘整体刚度的前提下尽可能降低自重，轮缘处做滚花处理，增大操作人员转动时的摩擦力，即使手上沾有少量切削液或油污也能稳定施力。各连接部位的螺钉、螺母均采用标准件设计，后期维护更换时可直接采购同规格标准件替换，无需单独定制加工；机架上预留的润滑油注油孔可定期对螺旋副、导向面加注润滑脂，降低运动部件的磨损速率，延长设备整体使用寿命。整套结构的外形尺寸适配常规单人操作高度，底座安装面到压头下止点的距离满足常规小零件的压装、冲裁作业空间需求，无需额外垫高工件即可完成多数小型零件的加工作业。
