飞压停止机构曲面结构三维建模

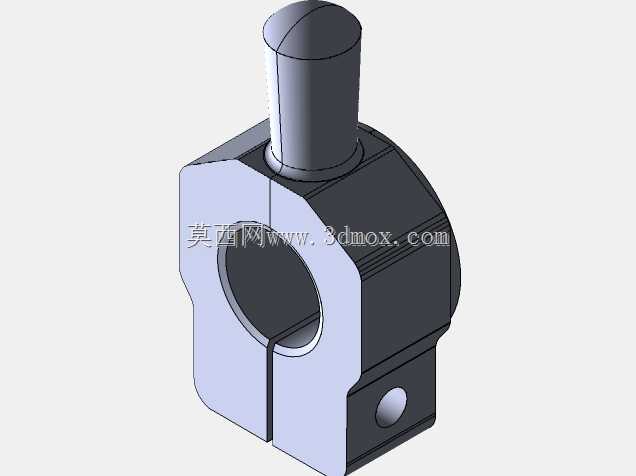

　　在小型手动压力加工的生产场景里，飞压设备的停止限位部件是保障操作安全、控制冲压行程的核心结构件，日常多应用于小五金件冲裁、薄板材压型、简易装配压装等轻载加工工位，这类部件的结构合理性直接决定了设备操作的可控性与重复定位精度。从结构功能来看，该部件承担着行程硬限位、操作触发止动、部件安装定位的多重作用，中部的通孔结构用于套设在压力机的导柱上，实现部件沿导柱轴向的滑动导向，上方的凸柱结构用于对接止动触发的联动杆件，当冲压行程到达预设位置时，凸柱触碰设备的止动联锁结构，即可切断压力输出、锁止冲头位置，避免超程冲压带来的工件报废或设备损伤。设计过程中采用曲面建模逻辑处理异形过渡区域，区别于常规规则块体零件的拉伸切削建模思路，

　　针对安装面与导向孔的衔接区域、凸柱与主体的连接根部做了连续曲面过渡，一方面消除直角衔接带来的应力集中问题，在频繁承受止动冲击载荷的工况下降低根部开裂风险，另一方面曲面过渡的结构也能减少部件滑动过程中与周边护罩、连杆件的运动干涉。从安装边界来看，主体的方形基座预留了安装定位的基准面，底部平面可贴合设备的行程调节座安装，侧面的小型工艺孔用于穿设锁紧螺钉，将部件固定在导柱的指定高度位置，通过调整该部件在导柱上的固定位置，即可灵活改变压力机的有效冲压行程，适配不同高度工件的压装加工需求。建模过程中对导向孔的内径公差、凸柱的同轴度、安装面的平面度都做了结构层面的预留，导向孔与导柱的配合间隙控制在合理滑动区间，既保证滑动调节时的顺畅度，

　　又避免间隙过大带来的止动位置偏移，凸柱与联动件的接触端面做了小平面处理，减少长期触碰带来的接触面磨损，延长部件的实际使用寿命。这类停止部件虽然结构体量不大，但属于压力机操作安全回路里的关键机械构件，建模时还原的曲面过渡细节、安装配合尺寸，都能直接用于后续的零件加工出图、虚拟装配干涉检查，也可作为同类轻载压力机止动结构设计的参考样件，适配小作坊式五金加工、教学实训设备装配、简易工装改造等多个场景的使用需求。
