飞轮压力机用辐条式储能飞轮结构

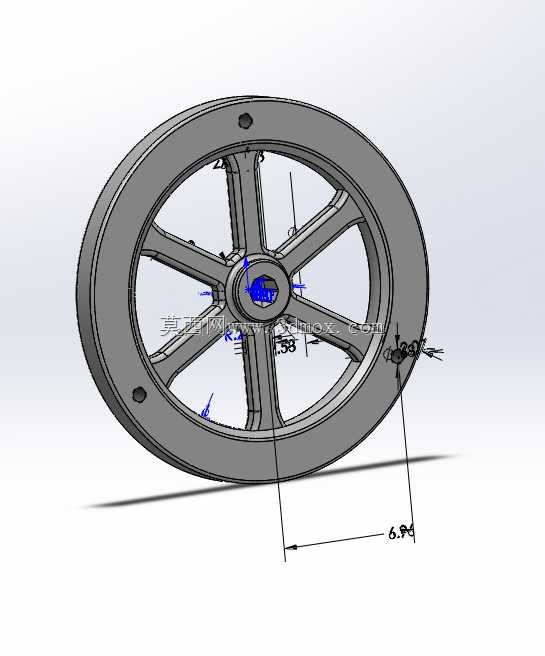

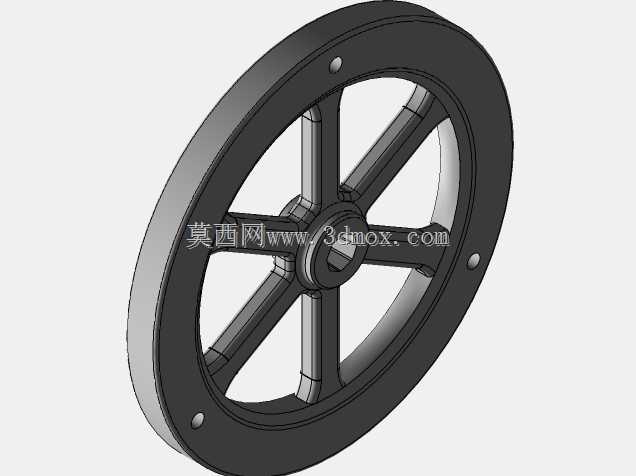

　　这款辐条式飞轮是飞轮压力机的核心储能部件，在冲压、轻载锻压、小吨位压装等工况中承担动能存储与释放的关键作用，压力机的滑块往复作业需要瞬时大扭矩输出，飞轮通过自身旋转积蓄的动能，可在冲压瞬间释放能量，弥补电机瞬时输出功率不足的问题，降低电机峰值负载，让设备运行更平稳。从结构设计来看，采用六辐条对称布局，相比实心轮结构，在保证转动惯量满足储能要求的前提下，大幅降低了飞轮自身重量，减少了转动副的支撑负载，也降低了启动阶段的能耗；轮缘做了等厚环形设计，质量集中在外缘区域，在同等重量下能获得更大的转动惯量，储能效率更优。中心轮毂位置设置了与传动轴配合的安装孔，孔位周边做了加厚处理，避免键连接传动时出现应力集中导致的轮毂开裂，辐条与轮缘、

　　轮毂的衔接位置都做了圆弧过渡，消除加工和运行过程中的应力集中点，提升部件的疲劳寿命，适配压力机频繁启停、交变载荷的工作场景。轮缘上对称设置的小孔是动平衡校正工艺孔，在飞轮完成机加工后，可通过在孔位增减配重的方式调整动平衡精度，避免高速旋转时出现径向跳动，影响传动轴承寿命和压力机的冲压精度。从安装边界来看，该飞轮的外径尺寸适配小吨位台式飞轮压力机的安装空间，中心孔的尺寸与常规压力机输出轴径匹配，轴向厚度控制在设备飞轮腔的安装间隙范围内，安装时只需保证轮毂端面与轴肩贴合到位，键连接配合紧密，再完成动平衡复检即可投入使用。在实际应用中，这类辐条式飞轮多用于教学实验用小型压力机、小零件压装工位的轻型压力机，相比实心飞轮拆装更便捷，

　　维护时的吊装难度更低，对称的辐条结构也方便日常检查辐条是否出现裂纹等疲劳损伤，提前排查设备故障隐患。设计过程中需要重点核算转动惯量与压力机公称压力的匹配度，既要保证冲压瞬间有足够的动能输出，避免出现闷车问题，也要避免飞轮惯量过大导致的启动电流超标、制动距离过长的问题，辐条的截面尺寸需要通过强度校核，保证在最高转速下辐条承受的离心力在材料许用应力范围内，轮缘的线速度也要控制在铸铁材料的安全线速度以内，避免运行过程中出现轮缘碎裂的安全风险。
