可全3D打印四旋翼无人飞行器机架结构

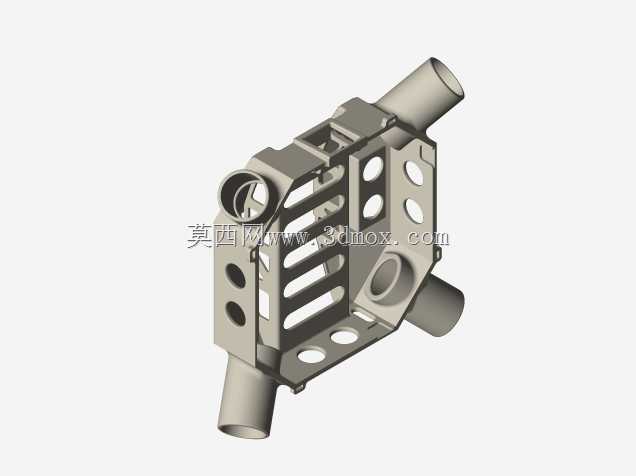

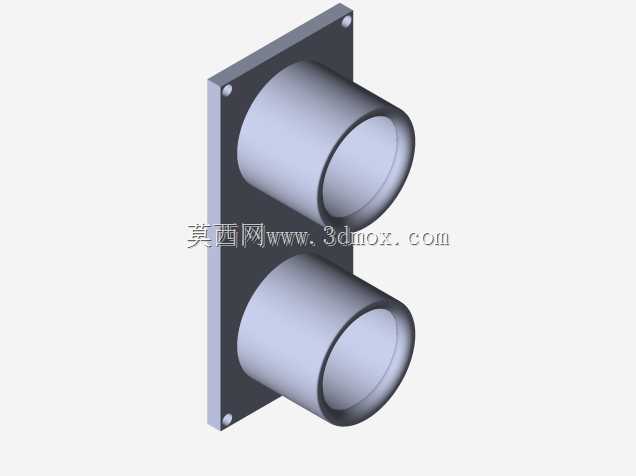

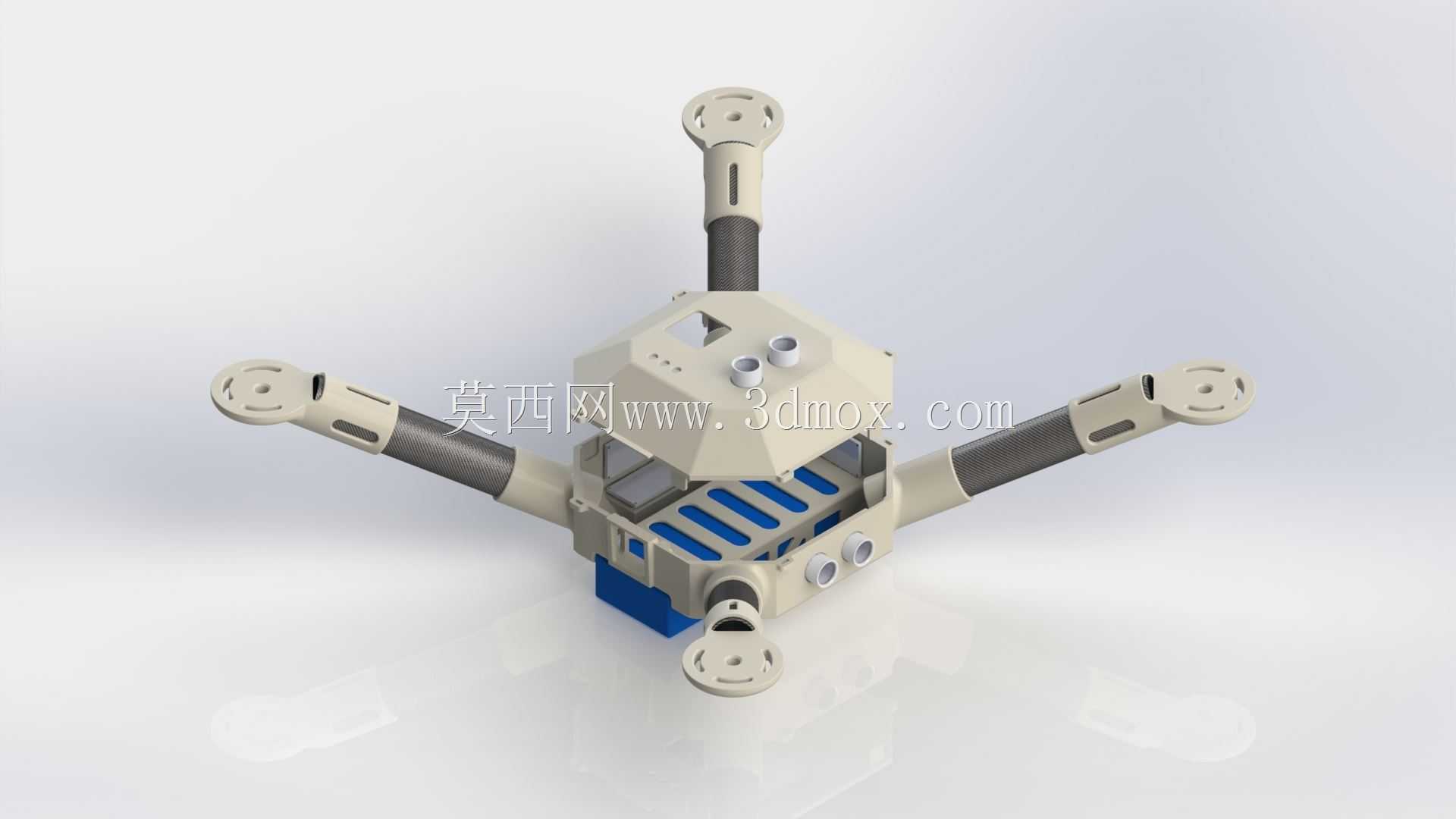

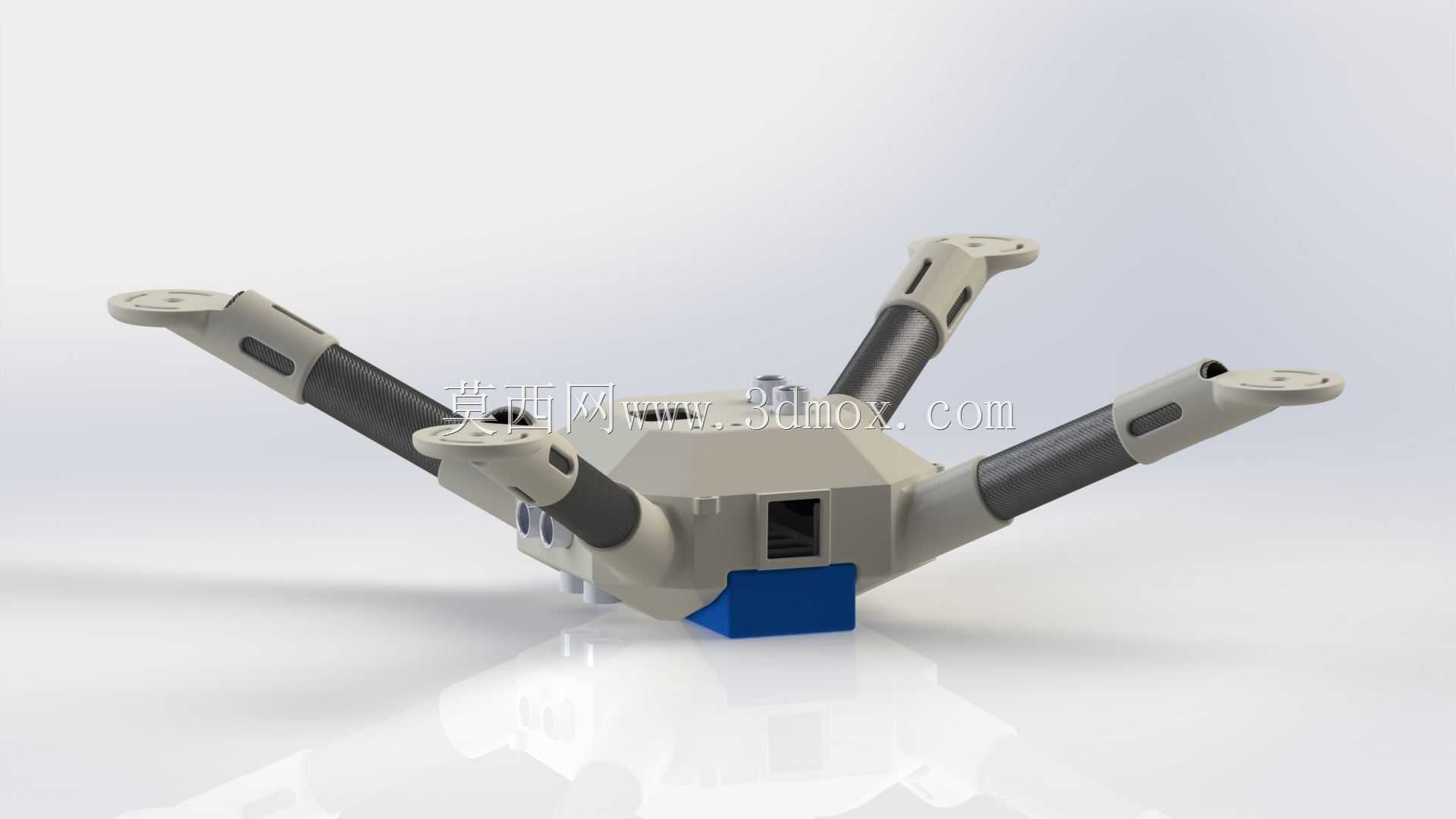

这款四旋翼机架结构主要面向小型民用航拍、室内环境巡检、青少年科创教学及个人航模DIY场景设计，核心定位是降低多旋翼飞行器的制作门槛，让普通爱好者无需依赖复杂的机加工渠道，仅通过桌面级FDM3D打印机就能完成主体结构的制作。从实际用途来看，该机架可搭载轻量化的飞控板、微型超声波测距模块、小型锂电池与轻量摄像头，完成室内狭小空间的管线巡检、教学场景下的飞行原理演示，或是个人爱好者的休闲飞行体验，尤其适合没有碳纤维切割、金属加工条件的使用者快速组装出可用的飞行平台。在功能特性上，该机架除机臂位置的碳纤维吊杆外，其余所有结构部件均支持3D打印制作，四根机臂采用对称式X型布局，能够为四个动力单元提供均匀的支撑力，保证飞行过程中的力矩平衡；机臂与中心主体的连接位置做了加强筋结构设计，能够抵消飞行过程中电机高速转动产生的振动，避免机架出现共振导致飞行姿态不稳；中心舱体内部预留了飞控板、电调、电池的安装空间，同时在舱体侧壁预留了超声波测距模块的安装位，可直接加装测距传感器实现定高飞行功能，舱体底部设计有蓝色的电池固定座，能够通过绑带快速固定锂电池，同时预留了起落架的安装接口，可根据使用需求加装轻量化起落架，避免降落时磕碰舱内电子元件。设计思路上，该结构充分考虑了桌面级3D打印机的成型限制，所有打印部件均做了无支撑优化，大部分结构采用自支撑角度设计，打印时无需添加额外支撑材料，既减少了打印耗材的浪费，也降低了后期打磨处理的工作量；机臂采用快拆式的连接结构，打印完成后可直接插入碳纤维吊杆完成组装，无需额外的螺丝固定，既减轻了整体结构重量，也方便后期机臂损坏时单独更换部件；中心舱体采用上下分件设计，上盖可直接扣合在主体上，方便后期检修内部的电子元件，无需拆卸整架飞机的布线。在外形尺寸与安装边界上，该机架采用220mm左右的标准轴距设计，适配5-6寸的螺旋桨，中心舱体内部的安装空间尺寸为60mm*60mm*30mm，可兼容市面上绝大多数的微型飞控板与20A规格的电调，机臂末端的电机安装孔位适配2204、2205系列的无刷电机，安装孔距为16mm与19mm通用规格，底部电池座可容纳宽度35mm以内的2S-3S锂电池，整体打印完成后的机架自重仅为80g左右，搭配动力套装后的起飞重量可控制在500g以内，既保证了足够的结构强度，也不会因为自重过大影响飞行续航时间。
