大尺寸FDM桌面级3D打印设备结构设计

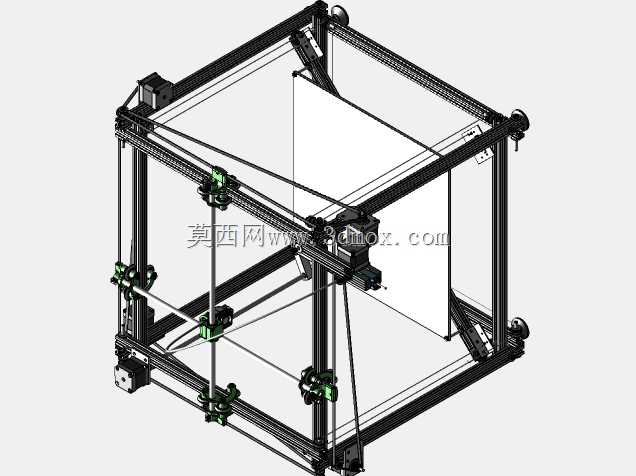

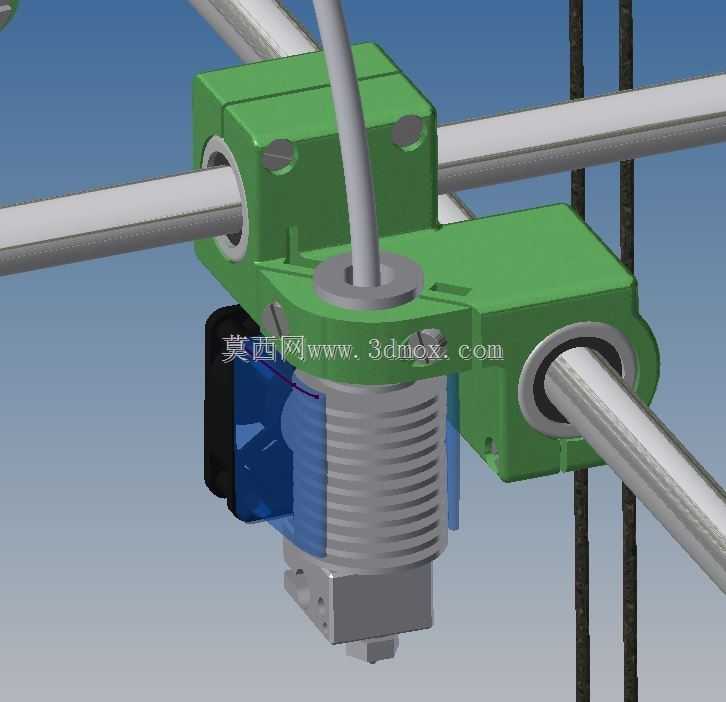

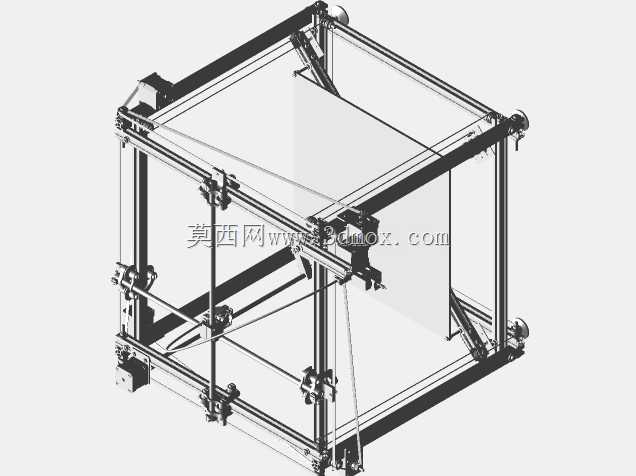

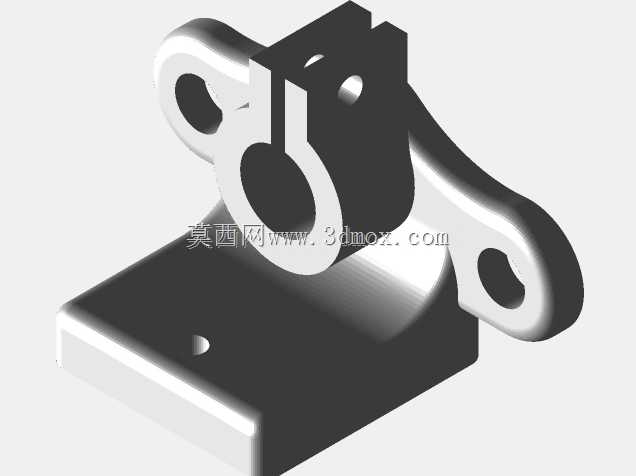

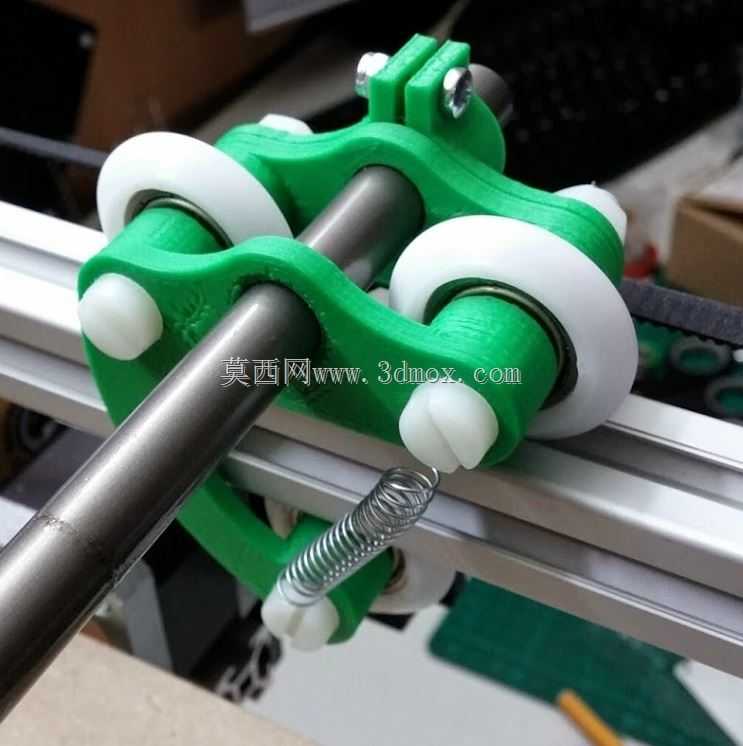

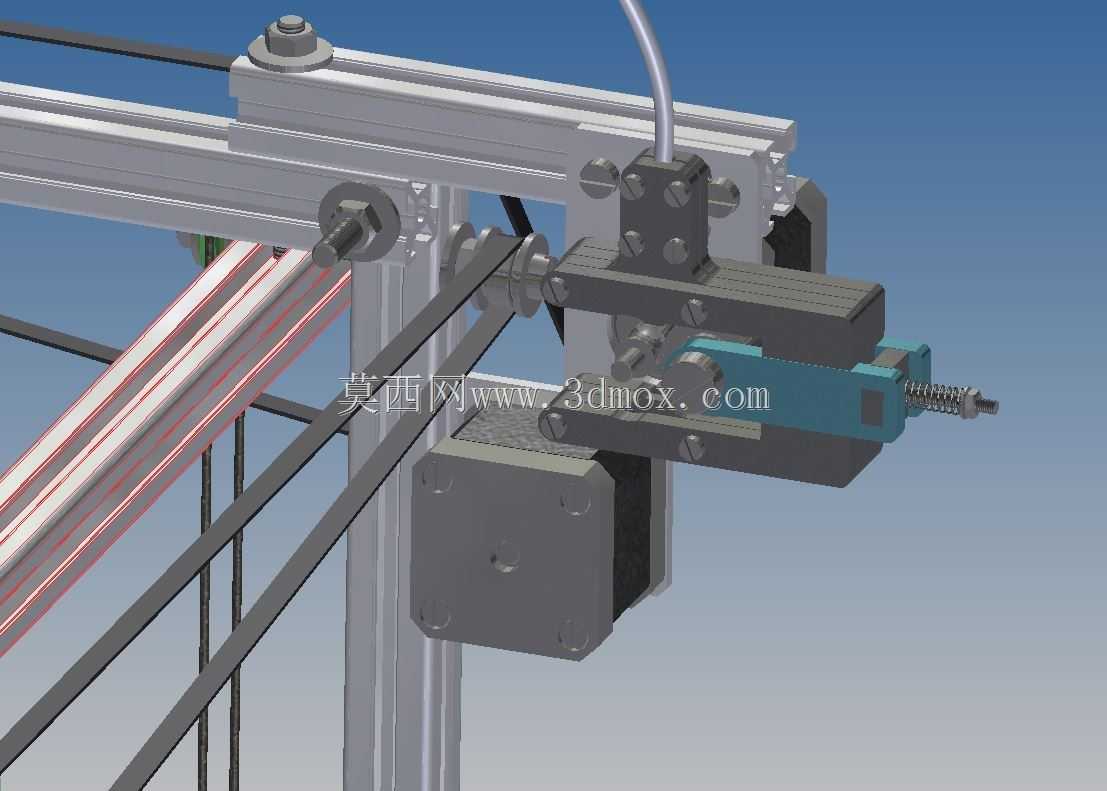

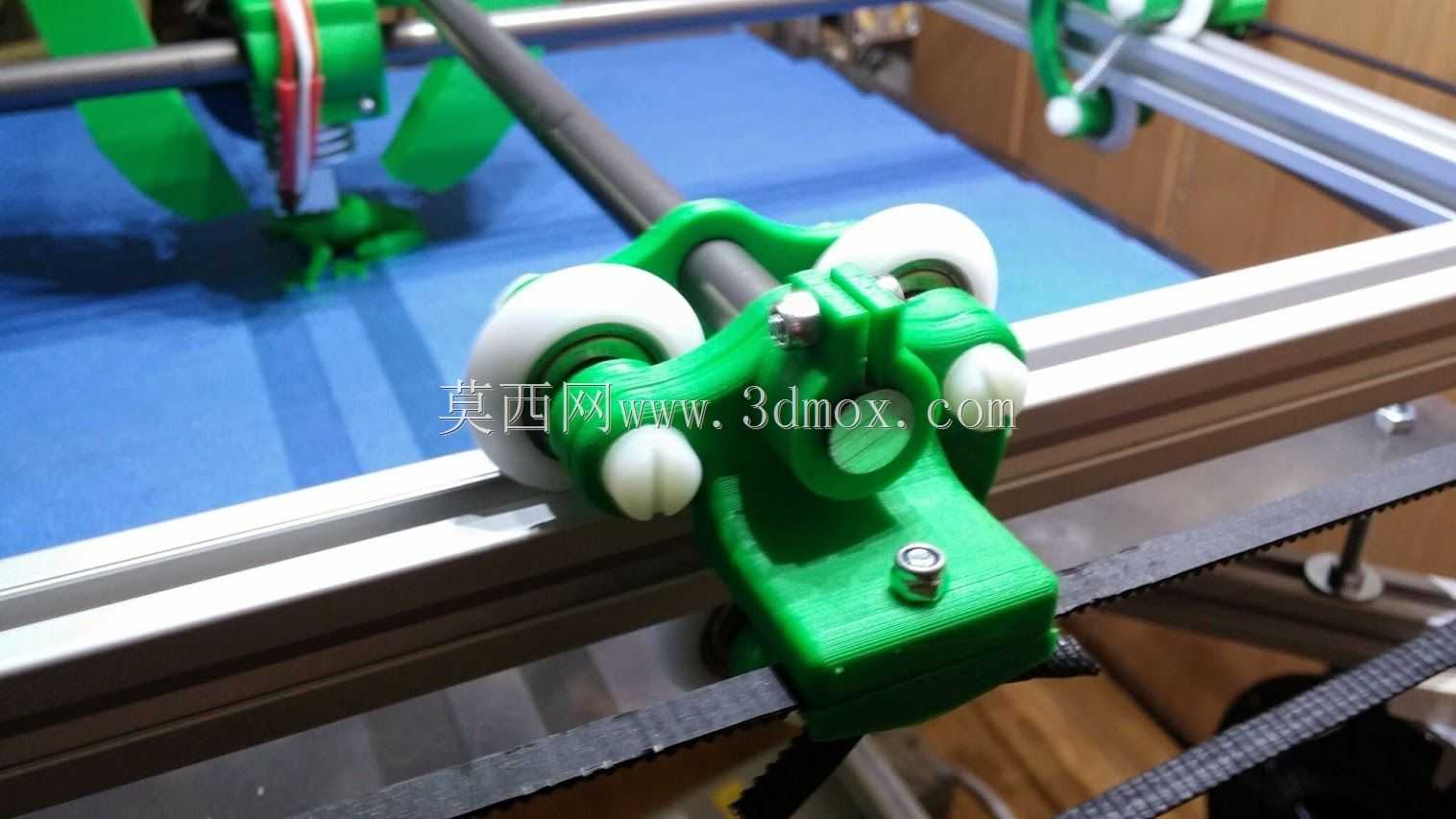

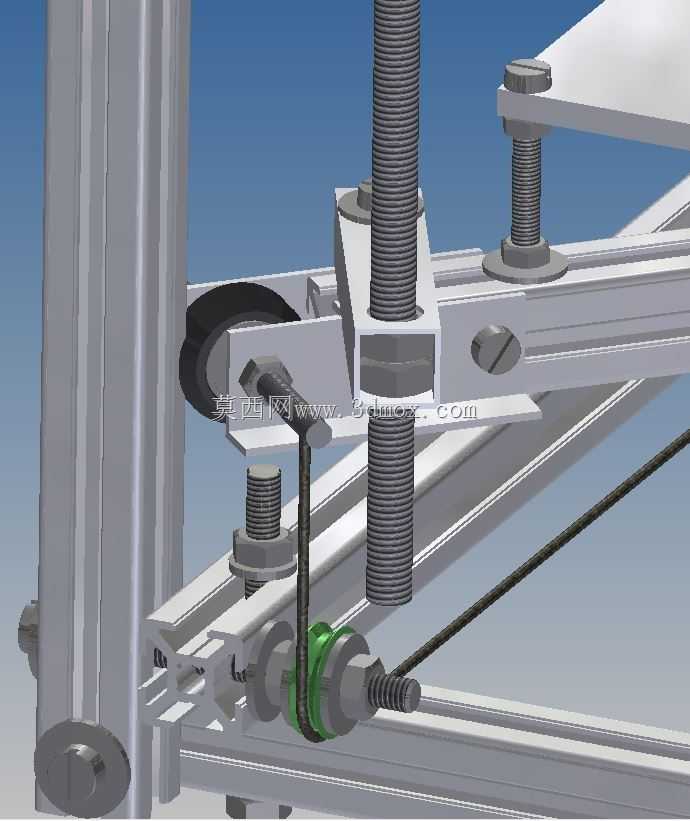

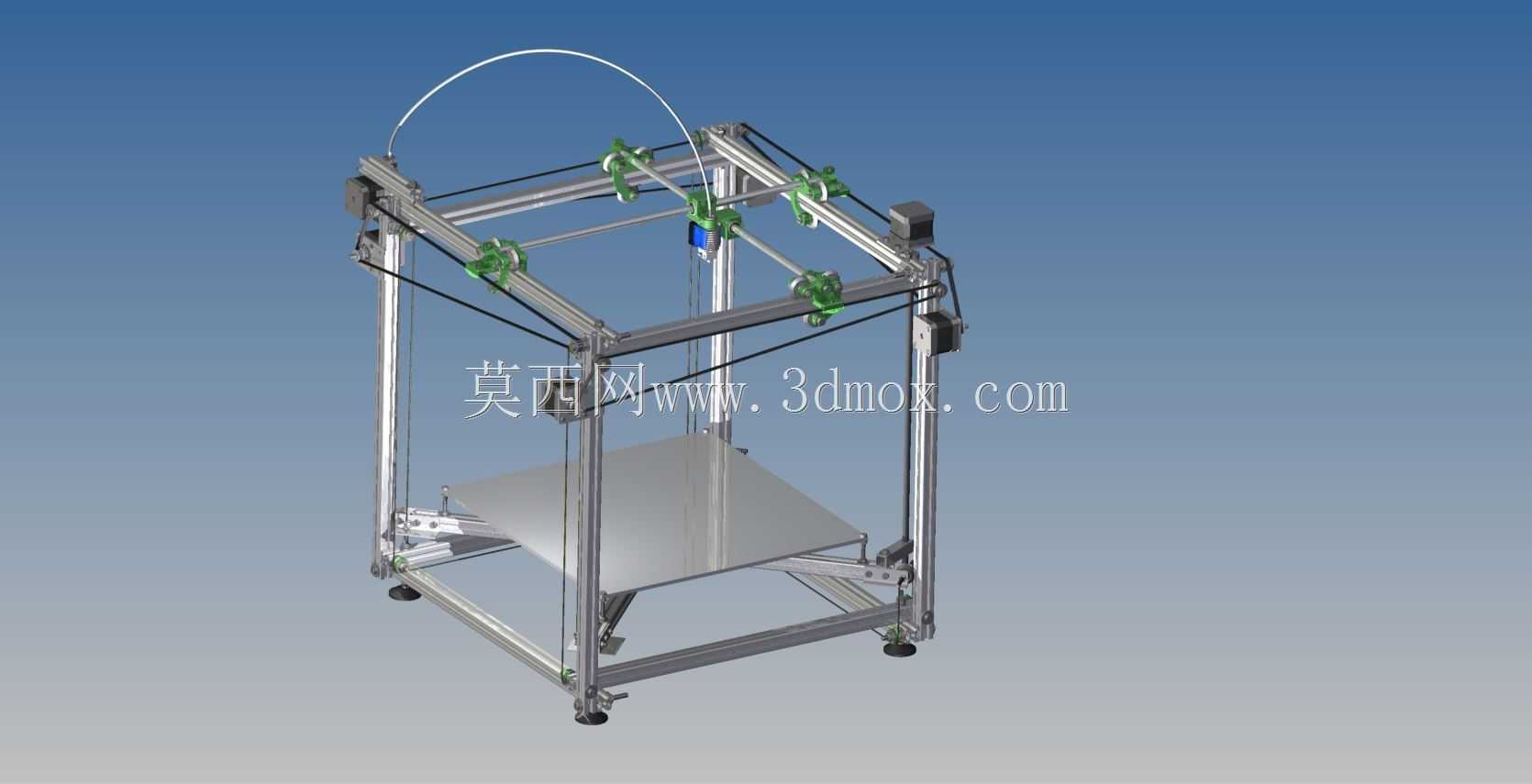

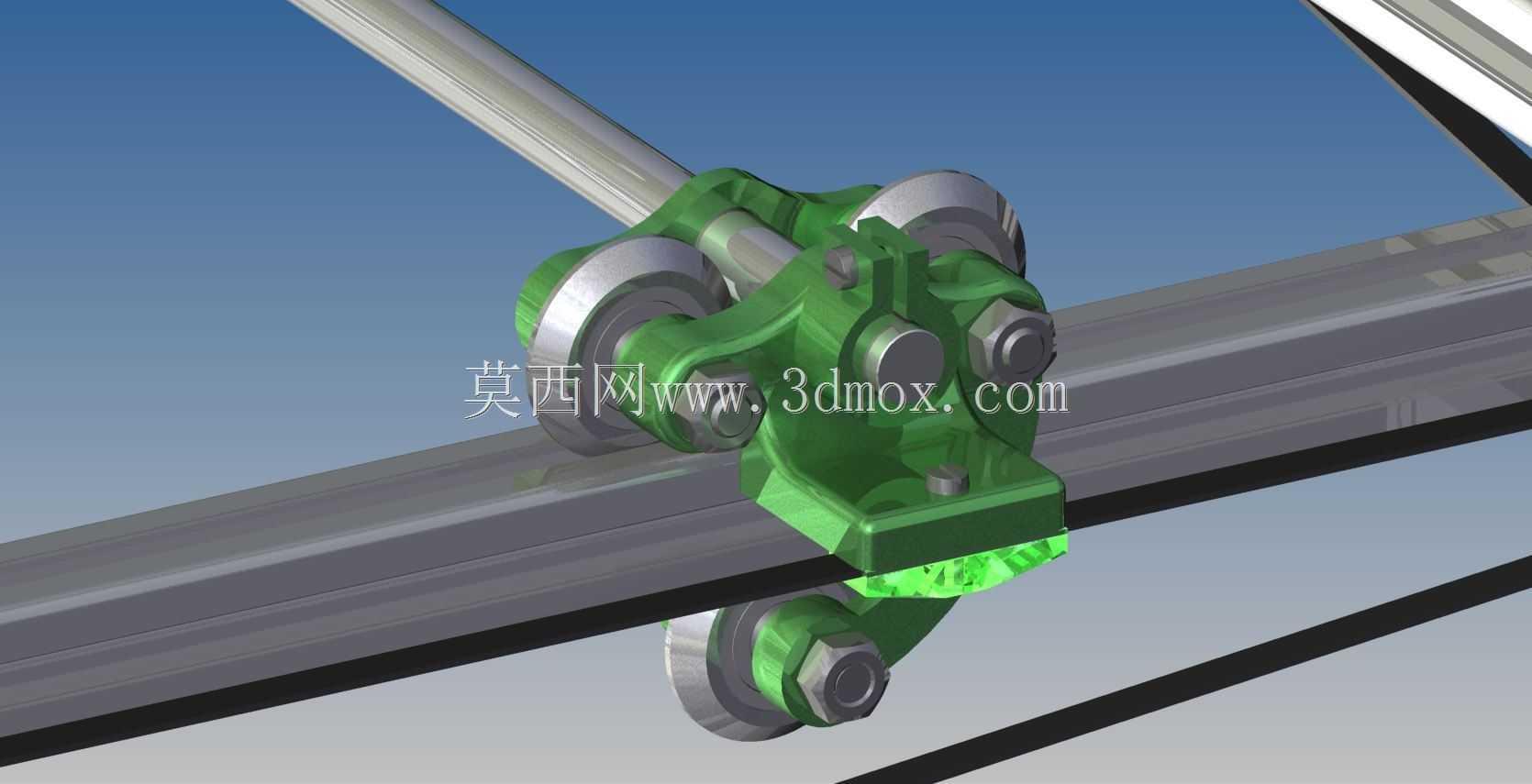

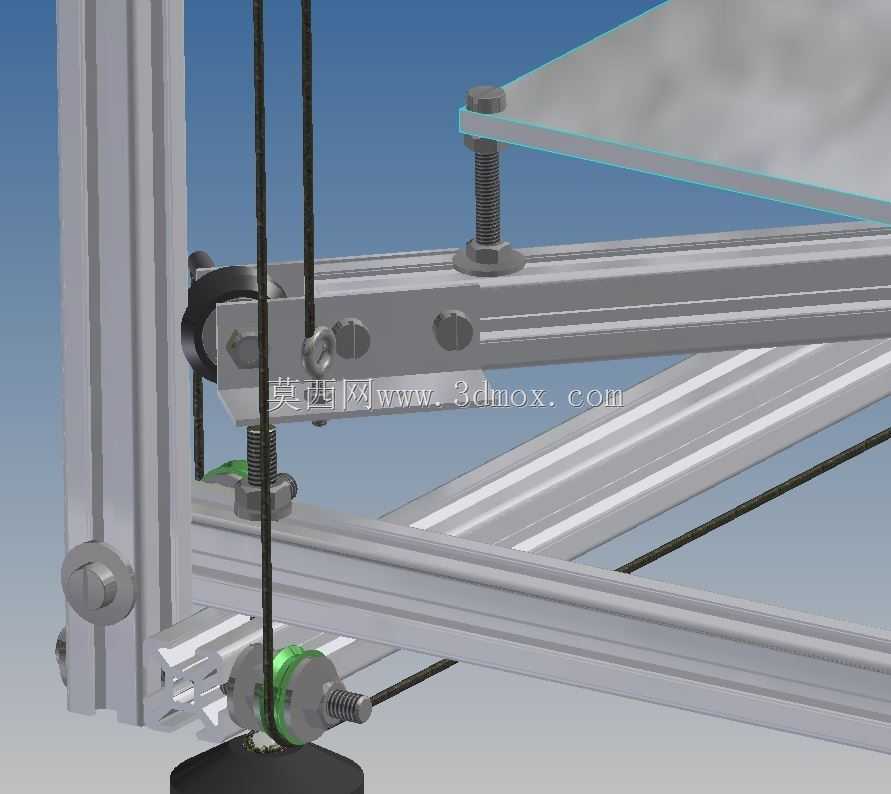

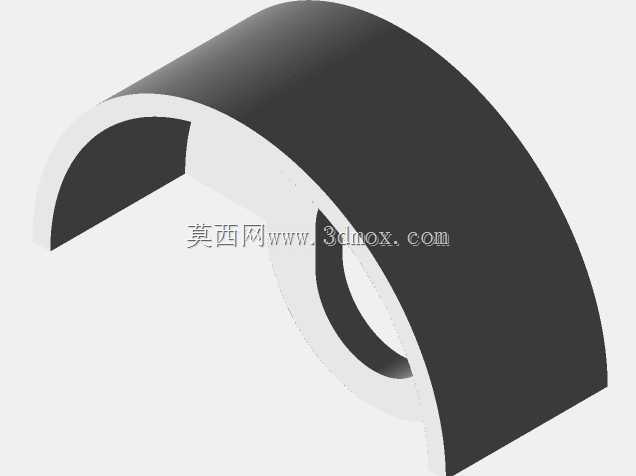

这款桌面级熔融沉积成型打印设备，主要面向个人创客、小型工作室、校园创新实验室等场景使用，可完成创意手板制作、功能零件打样、教学实训演示、小批量定制零件生产等工作，能够打印PLA、ABS、PETG等多种常见热塑性耗材，满足日常创意制作、结构验证、非标零件加工的实际需求。设备整体采用铝型材搭建框架结构，具备足够的结构刚性，可有效降低打印过程中框架震颤带来的层纹偏移、打印精度下降问题，成型区域最小可覆盖300×300×300mm的加工空间，能够打印多数日常创意零件、教学模型与小型功能构件，适配多数桌面级应用的尺寸需求。传动系统采用GT2规格6mm宽度同步带搭配滑轮导向结构，运动部件采用白色耐磨滑轮卡接在铝型材导轨上，运动阻力小、运行噪音低，长期使用磨损量小，维护成本低，可保证运动过程的平稳性，提升打印件表面质量。导线系统适配2mm规格的dyneema线材，配合铝型材上预装的M6规格螺母完成走线固定，布线整齐规整，可避免运动过程中线缆拖拽、缠绕的问题，提升设备运行可靠性。挤出机安装架采用一体化结构设计，预留了散热风扇的安装位置，可直接固定散热风扇对喉管区域进行主动散热，避免耗材提前软化造成堵头故障；针对实际装配调试中出现的轮组孔位公差问题，设计阶段将白色滑轮的安装孔位比对应CAD图纸尺寸缩小0.5mm，可抵消3D打印零件的收缩误差，保证滑轮与导轨的配合松紧度合适，既不会出现过紧卡顿，也不会因间隙过大出现晃动偏移。设备的铝挤压件采用标准20×20规格铝型材，配件通用性强，用户可根据自身需求对框架进行拓展改装，比如加装 enclosure 保温罩、自动调平传感器、耗材断料检测模块等功能组件，具备极强的改装拓展潜力。整体结构设计充分考虑了DIY用户的装配难度，多数零件可自行打印替换，标准件均采用市面通用规格，采购替换方便，无需定制特殊配件，大幅降低了设备的搭建与后期维护成本，适合个人用户自行组装调试，完成个性化的打印功能定制。
