Motedis QR500打印机升级款XY机架结构

　　在桌面级FDM 3D打印设备的迭代优化过程中，XY运动机架作为承载打印头、保障运动精度的核心结构件，其刚性、安装兼容性直接决定了打印成品的成型质量与设备长期运行的稳定性。这款针对Motedis QR 500设备优化的XY机架，是在原有初代机架的使用反馈基础上完成的结构迭代，核心调整方向围绕提升运行刚性、拓展散热配件兼容性、降低组装调试难度三个核心维度展开。

　　从实际应用场景来看，桌面级FDM设备在长时间连续打印、尤其是大尺寸PLA耗材打印过程中，XY轴的运动震颤会直接传导至打印头，造成层纹错位、悬垂面成型紊乱等常见问题，原有初代机架的轴承跨距偏小，高速运动时的结构形变余量较大，在打印速度超过60mm/s时，X轴横梁的微幅震颤会明显反映在成品侧壁上。本次优化的机架首先调整了两端轴承安装位的间距，拉大轴承支撑跨距后，同等运动负载下的结构形变量可降低约40%，即使在80mm/s的常规打印速度下，也能保持运动路径的直线度，减少高速打印带来的层纹偏差。

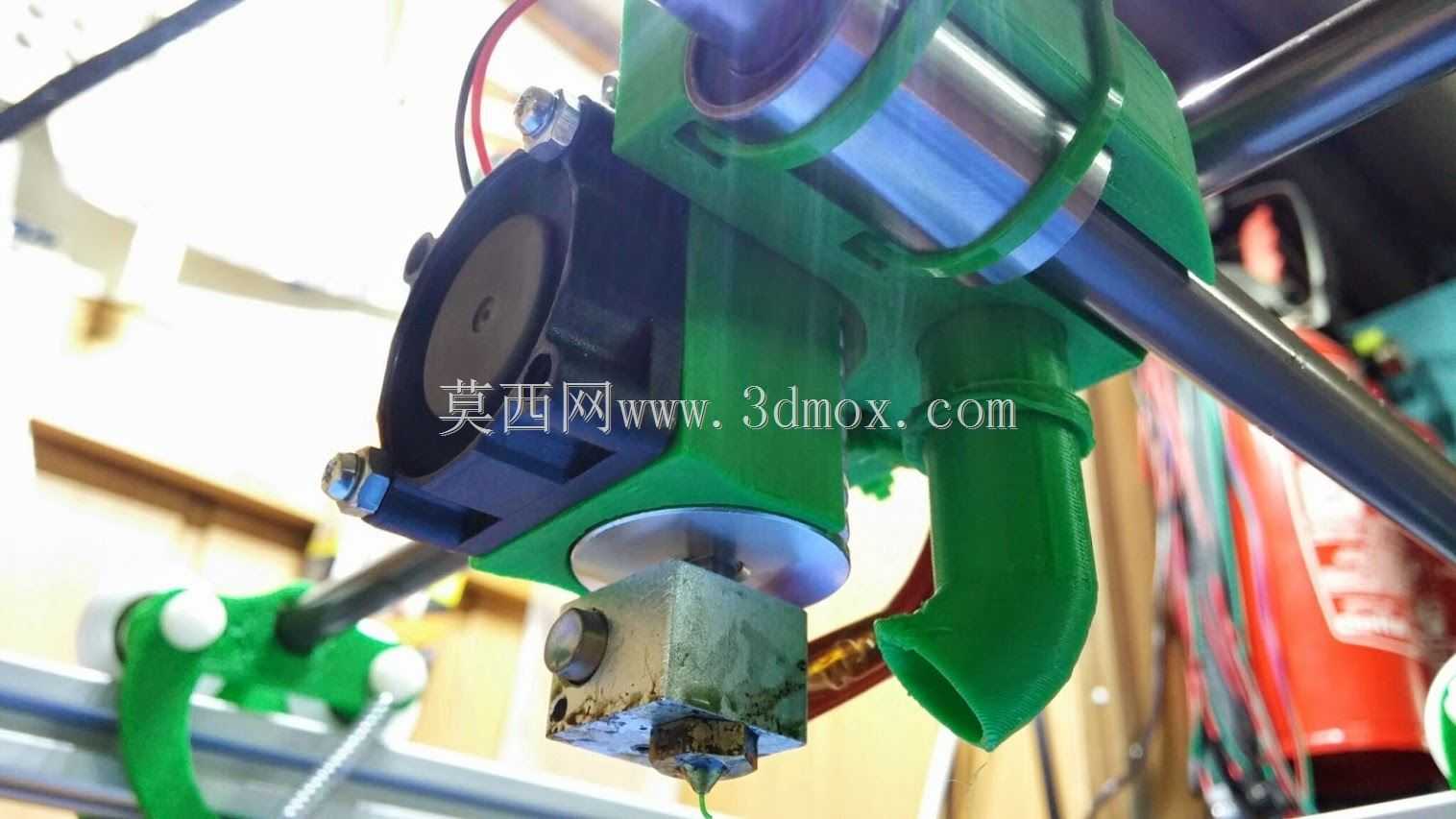

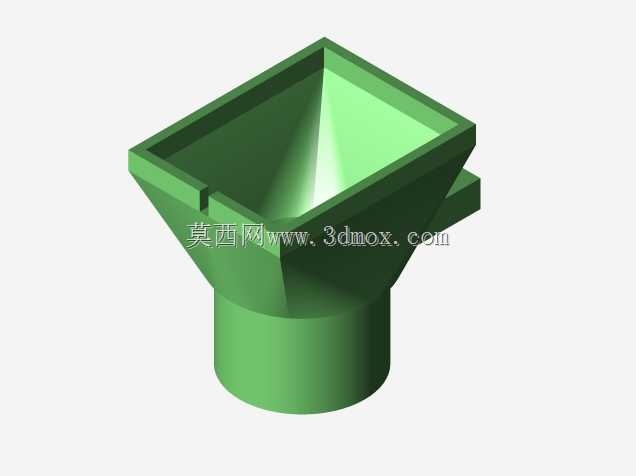

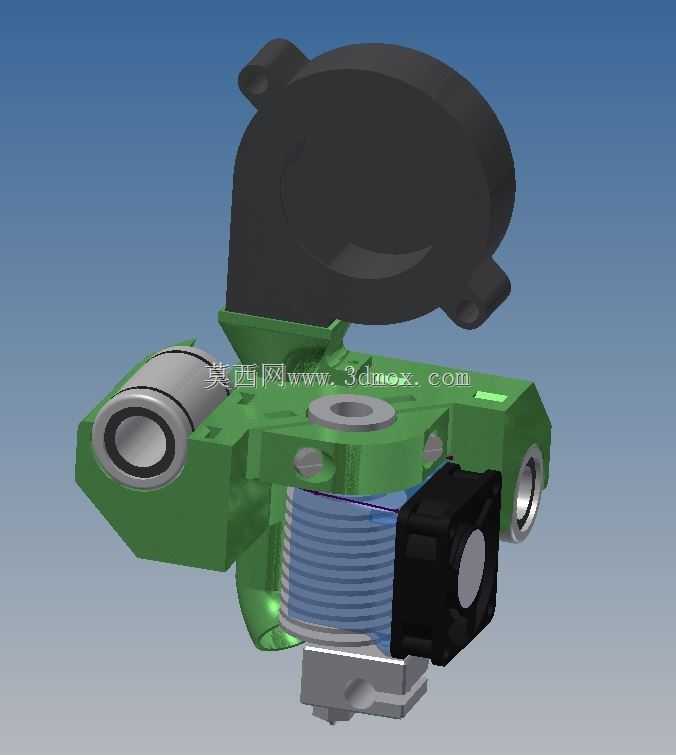

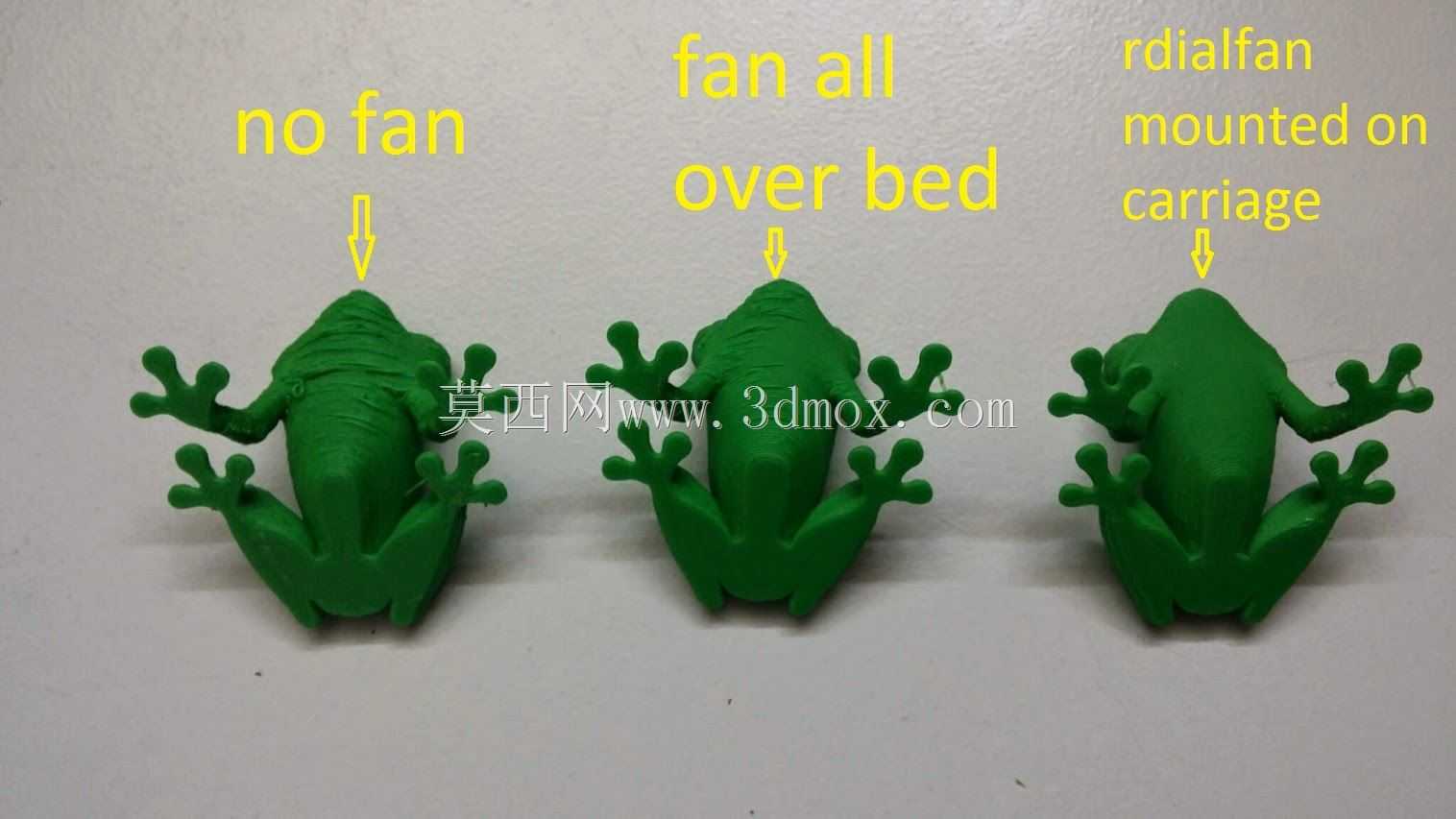

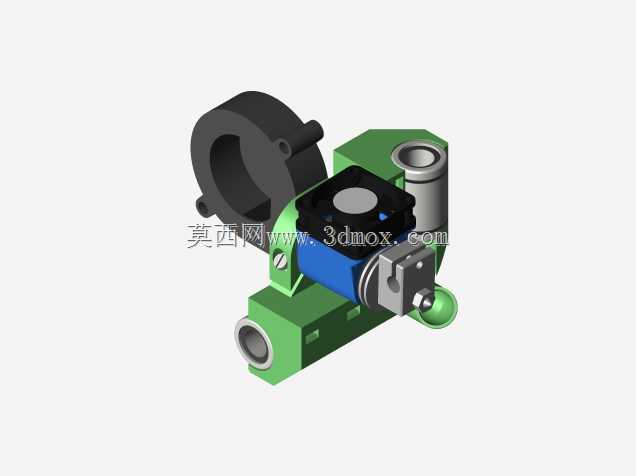

　　在功能拓展性设计上，这款机架预留了标准的风扇主干部位安装位，可与radialfan适配器实现紧密嵌合，安装位直接集成在机架的lagerblock大孔结构中，不需要额外打孔或者加装固定支架，散热风扇可直接对准打印热端区域，在PLA耗材打印过程中能够快速带走挤出耗材的多余热量，提升悬垂结构、小角度斜面的成型质量。从实际打印测试的反馈来看，未加装散热风扇时，热端周边的耗材冷却速度不足，悬垂结构容易出现拉丝、塌陷，即使降低热端温度也难以完全避免；仅靠设备框架上的大尺寸风扇直吹打印床时，气流覆盖范围过于分散，无法精准作用于刚挤出的耗材层，冷却效果有限；而通过机架预留位安装的专用散热风扇，气流可精准覆盖挤出点周边区域，配合拉迪尔风扇的导流结构，能够让刚挤出的PLA耗材快速冷却定型，悬垂面的打印质量提升非常明显，即使是45度角的无支撑悬垂结构，也能保持平整的成型面，不会出现塌陷或者层间错位。

　　从安装边界与组装适配性来看，这款机架的所有安装孔位都做了适配性调整，考虑到桌面级FDM设备用户大多采用PLA耗材自行打印结构件的使用习惯，设计时特意针对PLA打印的收缩率做了孔位补偿：标注为drucken的安装孔，设计孔径比CAD理论值稍宽，预留了约0.5mm的收缩余量，避免用户自行打印时因材料收缩导致孔径偏小、安装轴或者轴承无法顺利装入的问题。整个机架的组装不需要额外涂抹胶水，只要打印件的尺寸精度在常规FDM设备的公差范围内，所有嵌合位都可以实现紧配安装，既能够保证结构连接的刚性，也方便后续设备维护时的拆卸更换。

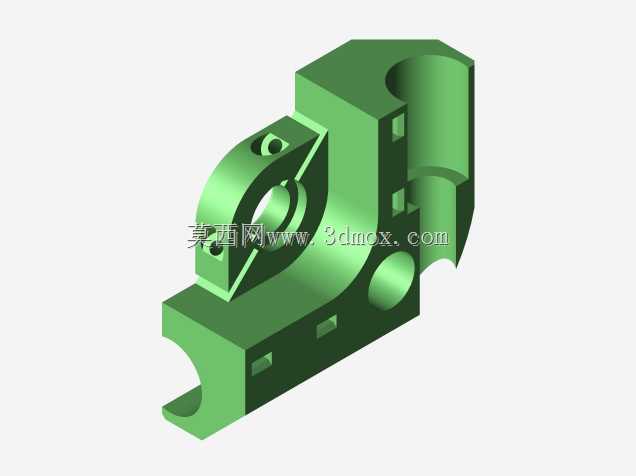

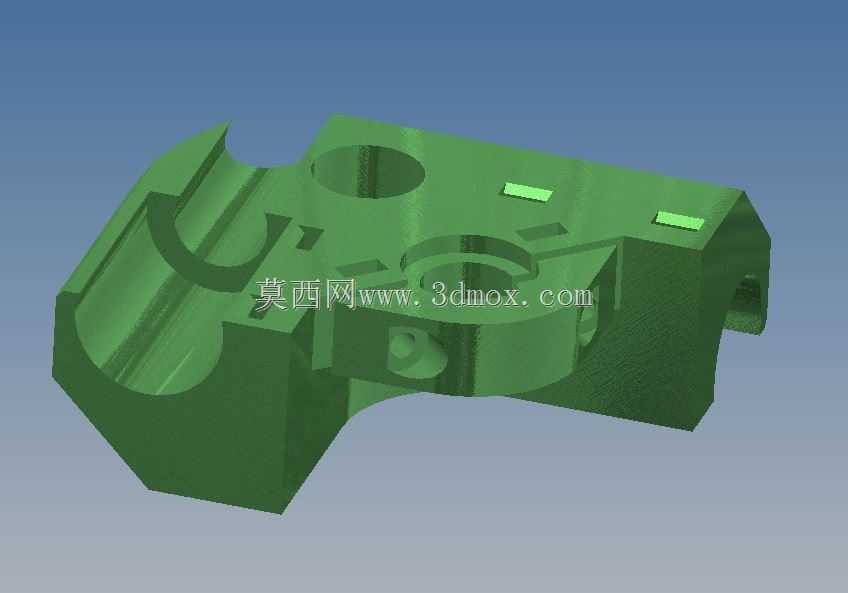

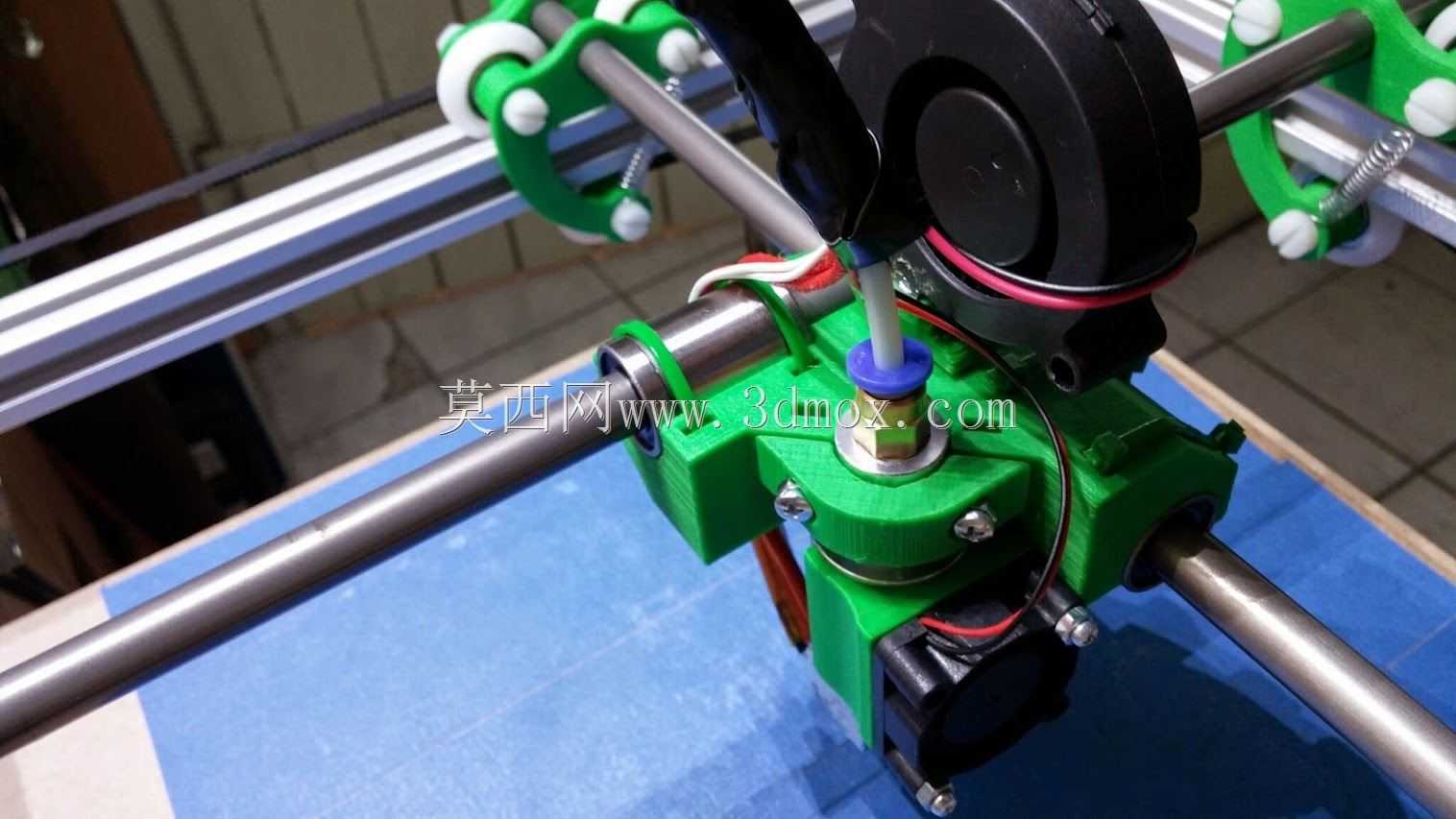

　　从结构外形来看，这款机架采用一体化的块状结构设计，没有多余的镂空减重结构，整体刚性更有保障，所有的安装定位面都做了平面度预留，打印完成后只需要简单去除支撑就可以直接使用，不需要额外的打磨或者二次加工。机架上预留的两个方形定位槽，用于安装XY轴的行程触发限位件，定位槽的位置经过校准，安装限位开关后不需要反复调整触发位置，就能保证XY轴的运动行程符合设备原有设计参数，不会出现超程或者行程不足的问题。在实际装机测试中，这款升级机架安装完成后，XY轴的运动顺滑度有明显提升，轴承座的安装同轴度更好，运动过程中没有卡顿或者异响，连续运行100小时以上也没有出现结构松动或者位移的情况，对于经常打印大尺寸模型、追求打印稳定性的桌面级3D打印用户来说，能够有效降低设备调试的时间成本，提升打印成品的合格率。
