适配5mm耗材的3D打印机POM简易挤出进料机构

　　在桌面级FDM 3D打印设备的实际运维与改装场景中，挤出进料机构的稳定性直接决定了耗材输送的均匀度，进而影响最终成型件的层间结合力与表面质量，不少DIY玩家与小型工作室在改装设备时，常会遇到原厂挤出件打滑、耗材卡滞、安装适配性差的问题，这款采用POM材质加工的简易挤出进料结构，正是针对这类实际使用痛点设计的直驱式送料方案。该机构核心适配5mm直径的3D打印耗材，主体结构件采用聚甲醛也就是POM材料加工，这种材料本身具备优异的自润滑性与足够的结构强度，加工难度低，耐磨性能优于普通PLA打印件，长期运行下不会出现齿轮啮合位的过度磨损，也不需要额外添加润滑脂就能保持顺畅的耗材推送状态，非常适合小批量机加工自制或者小规模改装使用。

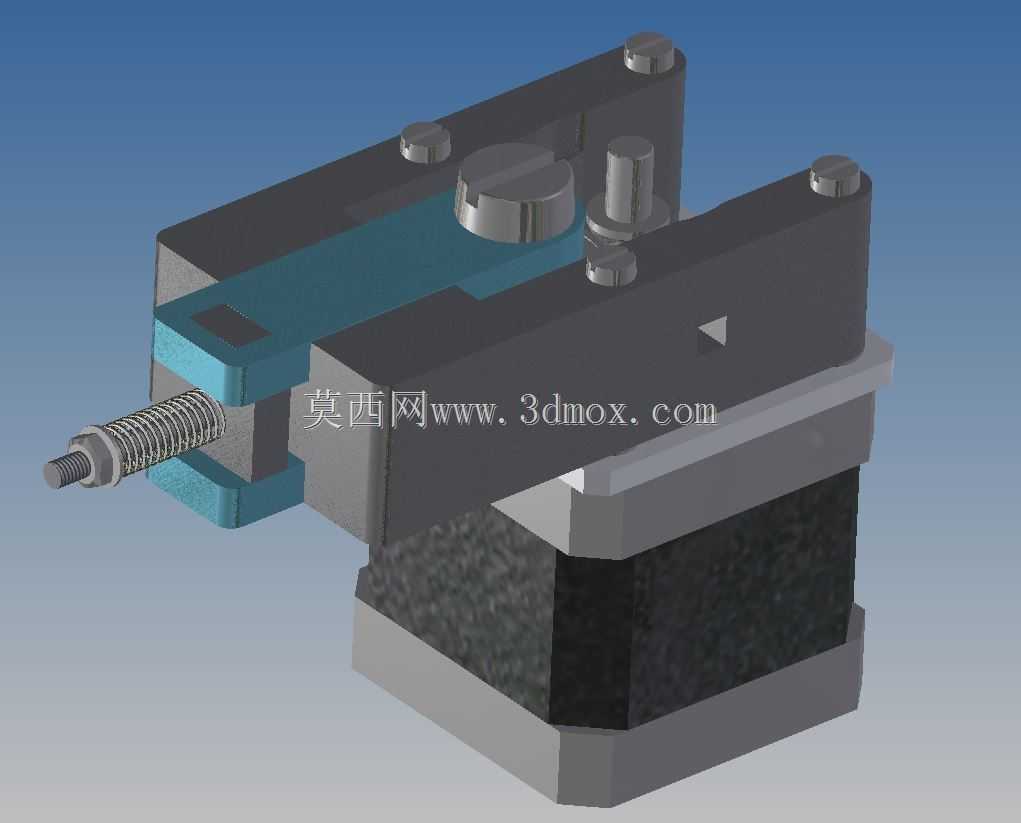

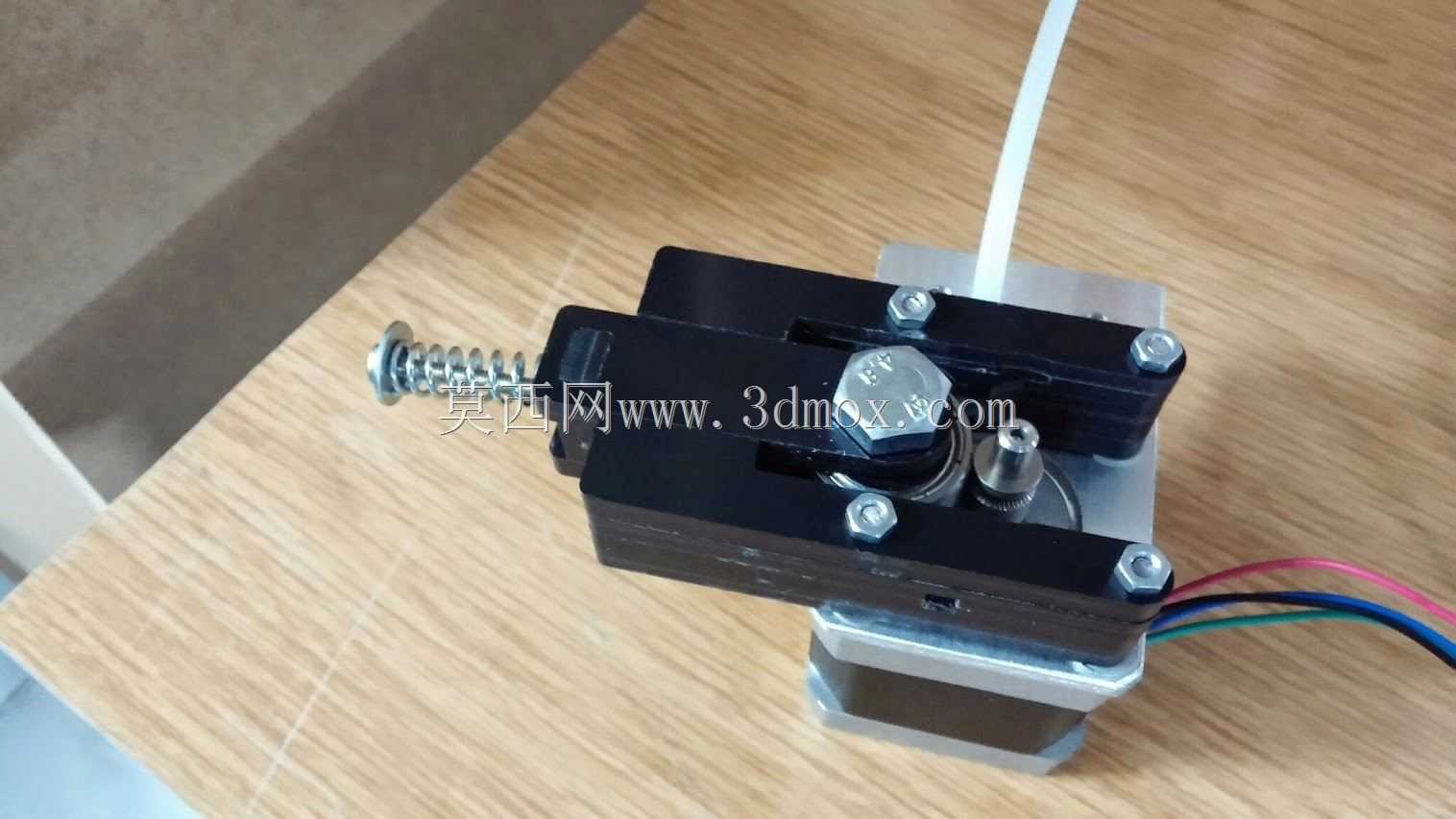

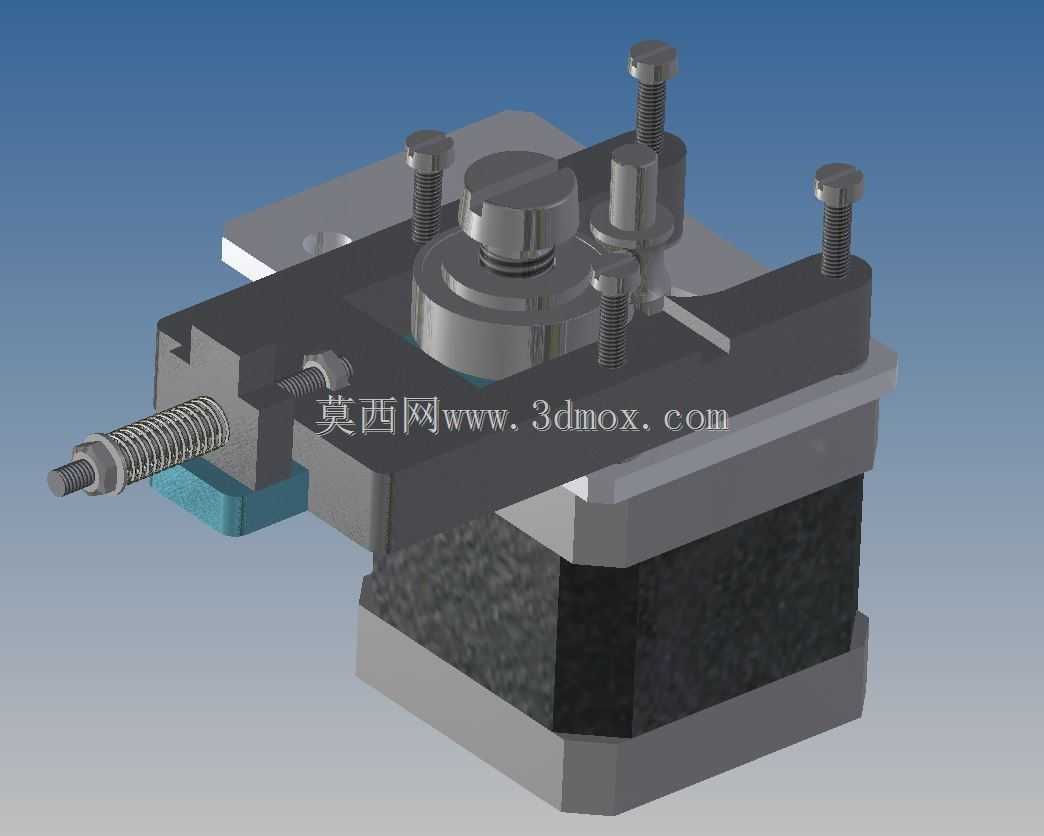

　　从安装适配维度来看，整个机构直接匹配Nema17规格的步进电机，安装孔距严格控制在31毫米，不需要额外设计转接板就能直接固定在电机端面上，MK8规格的驱动齿轮直接安装在5mm直径的电机输出轴上，省去了额外的传动减速结构，属于典型的直驱挤出布局，这种布局的优势在于送料响应速度快，回抽动作的精度更高，能有效减少打印过程中的拉丝、溢料问题，同时整体结构的轴向尺寸非常紧凑，安装后不会过多占用X轴运动滑台的周边空间，不会和打印机的机架、限位开关或者其他改装附件产生运动干涉。结构设计上，该机构采用了弹簧预紧的压料结构，通过调节压紧螺栓的位置就能改变压料轮对耗材的正压力，针对不同硬度的5mm耗材，比如常规PLA、ABS，或是偏软的TPU柔性耗材，

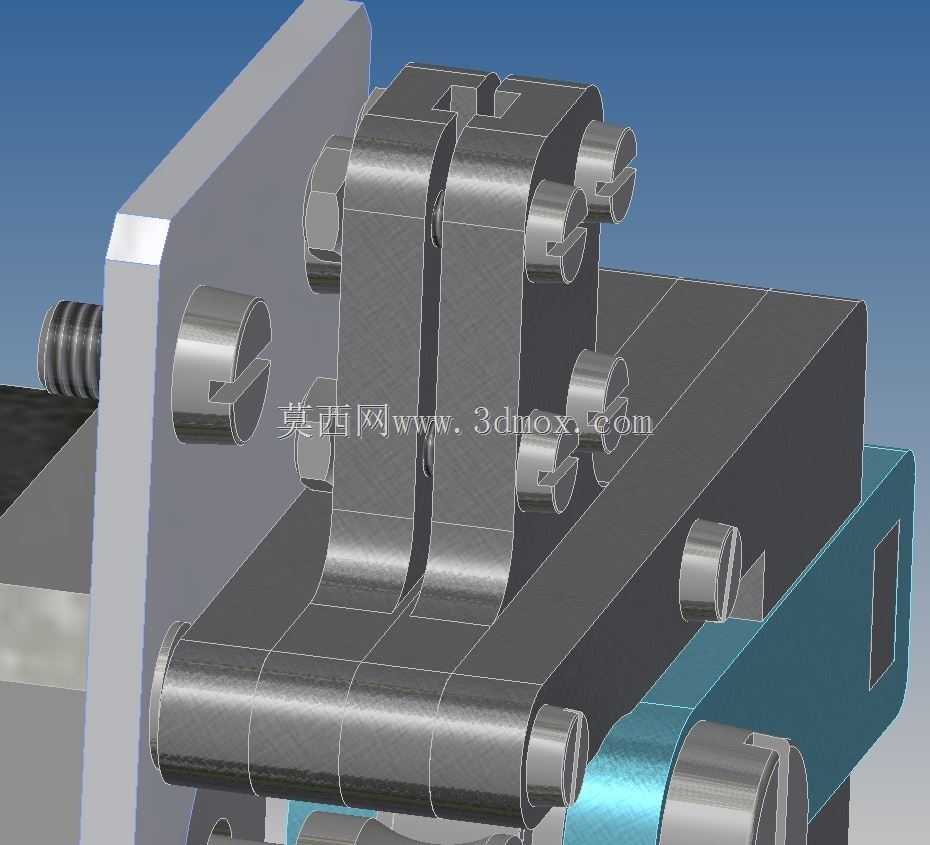

　　都能通过调整预紧力找到合适的压紧程度，既不会因为压力过大导致耗材被压变形出现送料卡顿，也不会因为压力过小导致驱动齿轮咬不住耗材出现打滑失步。升级后的V2版本还额外增加了适配4mm聚四氟乙烯送料管的夹紧机构，不需要额外的接头配件就能直接固定送料管，让耗材从料架进入挤出机的路径全程处于约束状态，避免耗材在进料端出现弯折、跑偏的问题，尤其是在使用柔性耗材时，这种全约束的进料路径能大幅降低耗材在进料段打折堵头的概率。整个机构的零件加工门槛很低，所有结构件都可以通过普通数控铣床采用1.6mm直径的铣刀完成切削加工，不需要特殊的刀具或者复杂的工装夹具，单件加工的成本控制在很低的水平，对于个人DIY玩家来说，甚至可以借助小型桌面铣床完成自制，

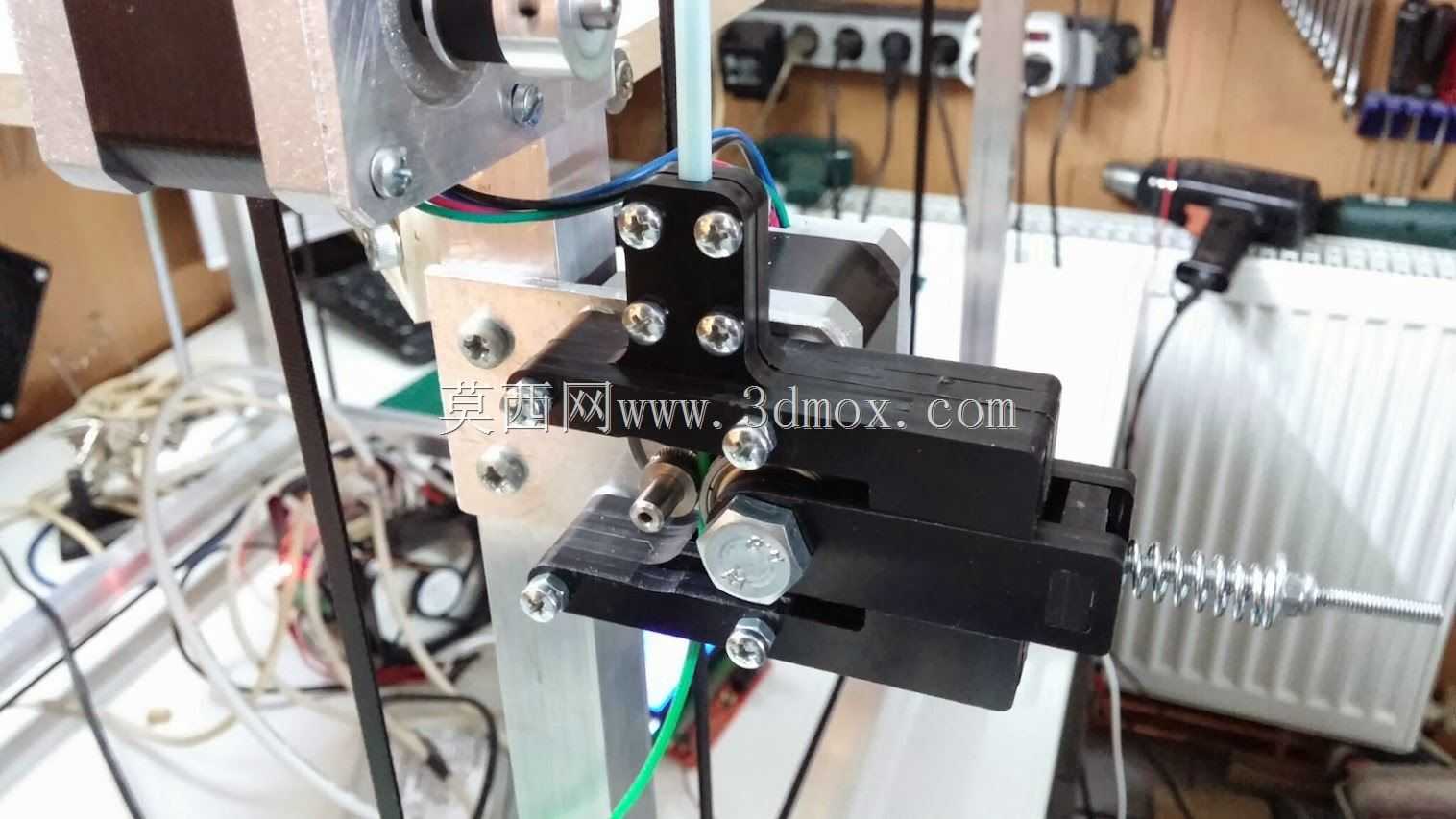

　　不需要依赖工业级的加工设备。实际装配过程中，所有紧固件都采用标准规格的内六角螺栓与螺母，不需要定制特殊的连接件，装配完成后整体结构刚性充足，在电机高速送料或者快速回抽的工况下，不会出现结构件的共振或者松动偏移，送料的推力足够支撑大流量的打印需求，比如使用大直径喷嘴进行高速打印时，也能稳定输送耗材，不会出现供料不足导致的断料、层间缺料问题。从实际使用场景来看，这款挤出进料机构既可以用于全新DIY桌面3D打印机的搭建，也可以作为老旧设备挤出机构的升级替换件，尤其是针对那些原厂采用塑料挤出件、长期使用后出现磨损打滑的设备，替换该机构后能大幅提升送料系统的稳定性，延长挤出系统的维护周期，减少打印过程中因为送料故障导致的打印失败概率。在安装边界上，需要注意预留出电机尾部的接线空间，以及送料管接入端的操作空间，整个机构的进料方向与电机轴保持垂直布局，安装时要保证驱动齿轮的齿槽与耗材的进给方向对正，避免出现偏磨导致的耗材碎屑堆积问题，压料轮的安装位采用了可调间隙设计，长期使用如果出现压料轮磨损，可以快速调整位置或者更换配件，不需要整体替换整个挤出机构。
