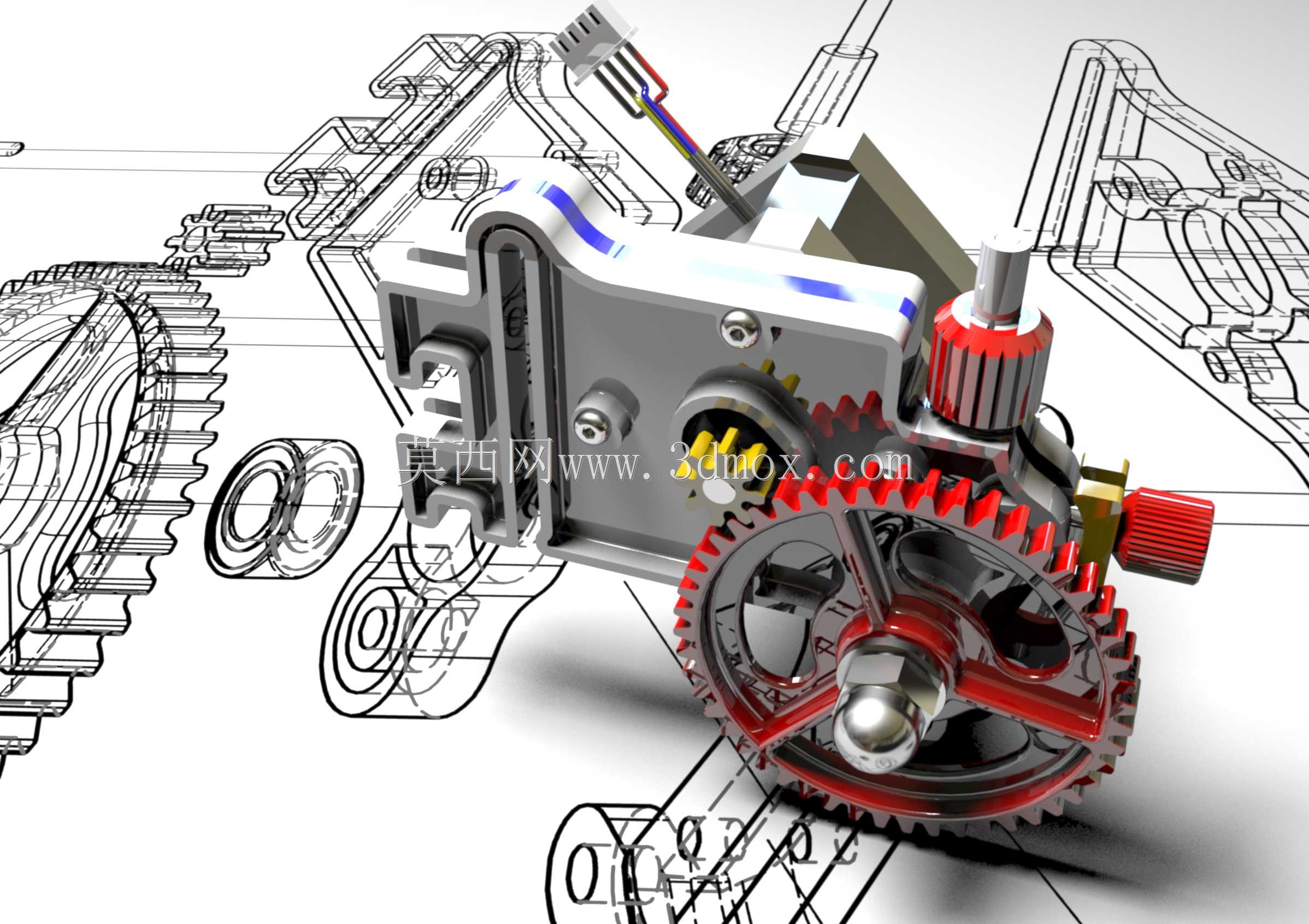

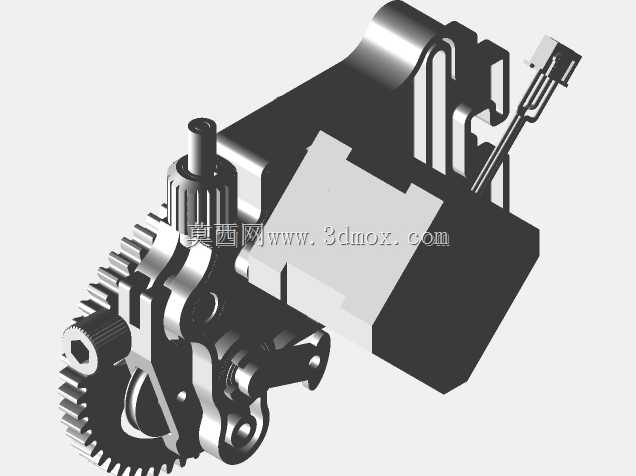

Ultimaker3D打印机送丝进给机构

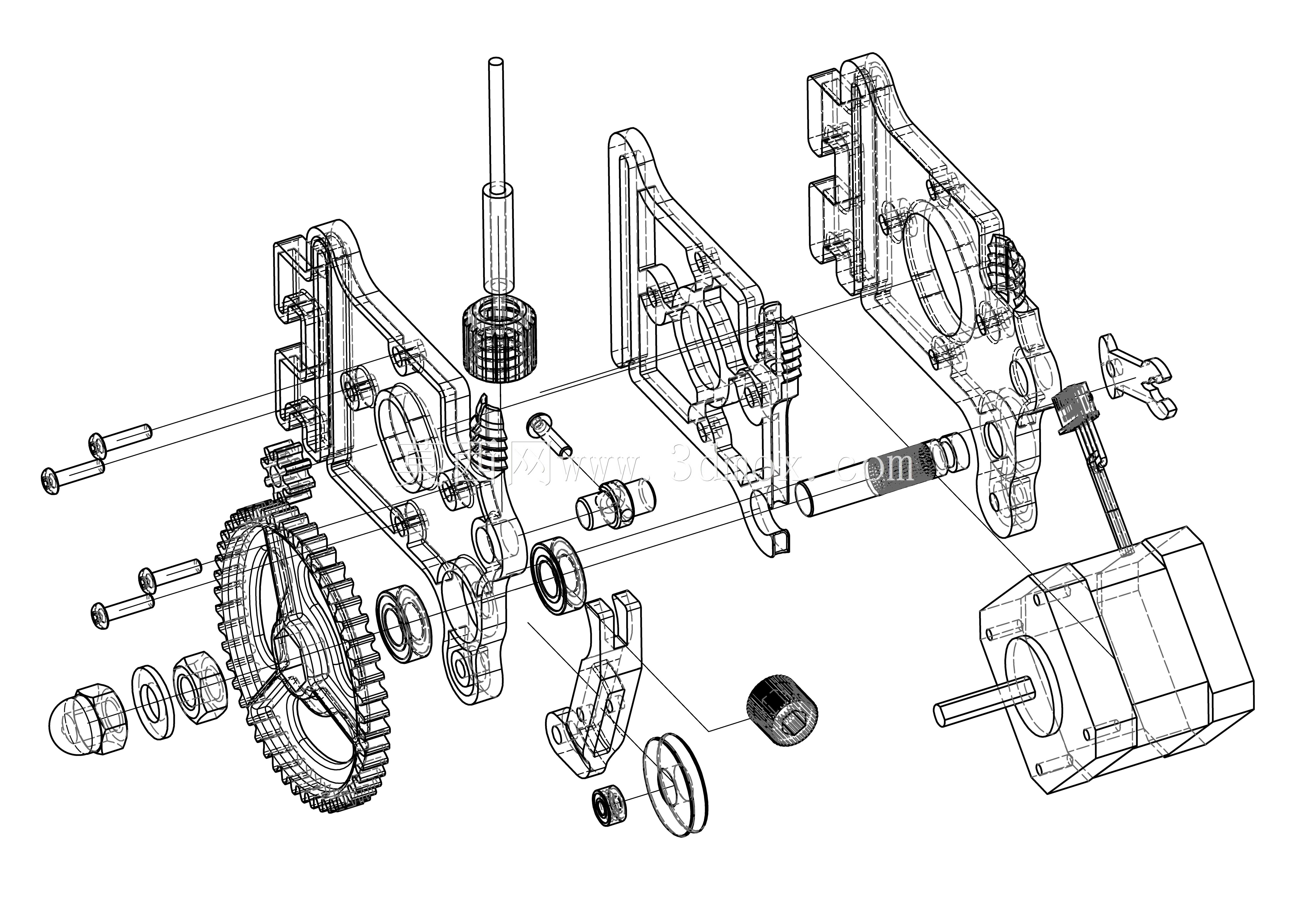

该机构是桌面级FDM3D打印设备的核心耗材输送组件，主要应用于桌面级熔融沉积成型3D打印场景，承担打印耗材的稳定推送、进给精度控制的核心功能，直接决定打印过程中耗材挤出的均匀度与成型件的尺寸精度，适配1.75mm直径的PLA、ABS、TPU等主流热塑性打印耗材，可兼容Ultimaker系列同结构桌面3D打印设备的改装与替换需求。在实际打印作业中，该机构通过齿轮啮合的传动结构，将步进电机的旋转扭矩转化为耗材的直线推送力，配合带预紧调节的压料结构，可根据耗材硬度、打印速度的差异调整压紧力度，既避免软质耗材推送过程中出现打滑、挤丝不畅的问题，也防止硬质耗材被过度挤压产生形变影响送丝精度。设计过程中采用了集成化的安装思路，将传动齿轮组、电机安装位、耗材导向通道、散热固定座整合为一体化安装主体，减少了分散零件带来的装配累积误差，主体安装面预留了与打印机X轴滑台适配的标准安装孔位，整体安装边界紧凑，横向安装尺寸控制在85mm以内，纵向突出安装面的高度不超过60mm，不会与打印平台运动路径产生干涉，适配多数桌面级3D打印机的挤出端安装空间。传动部分采用大模数主动钢齿轮与双轴承支撑的从动送丝齿轮配合，齿轮啮合间隙经过优化设计，送丝步进精度可达0.01mm，可匹配最高150mm/s的高速打印送丝需求，同时在耗材入口处设计了导向倒角结构，方便耗材穿入时快速对准送丝通道，减少换料操作的难度。机构外露的传动部分预留了润滑维护空间，日常使用中可直接对齿轮啮合面加注润滑脂，无需完全拆解机构即可完成常规维护，集成式的结构设计也降低了设备改装时的装配难度，用户仅需对应安装孔位固定、接好步进电机接线即可完成替换安装，无需额外加工定制转接零件。
