快装式圆管导轨锁紧夹持夹具结构

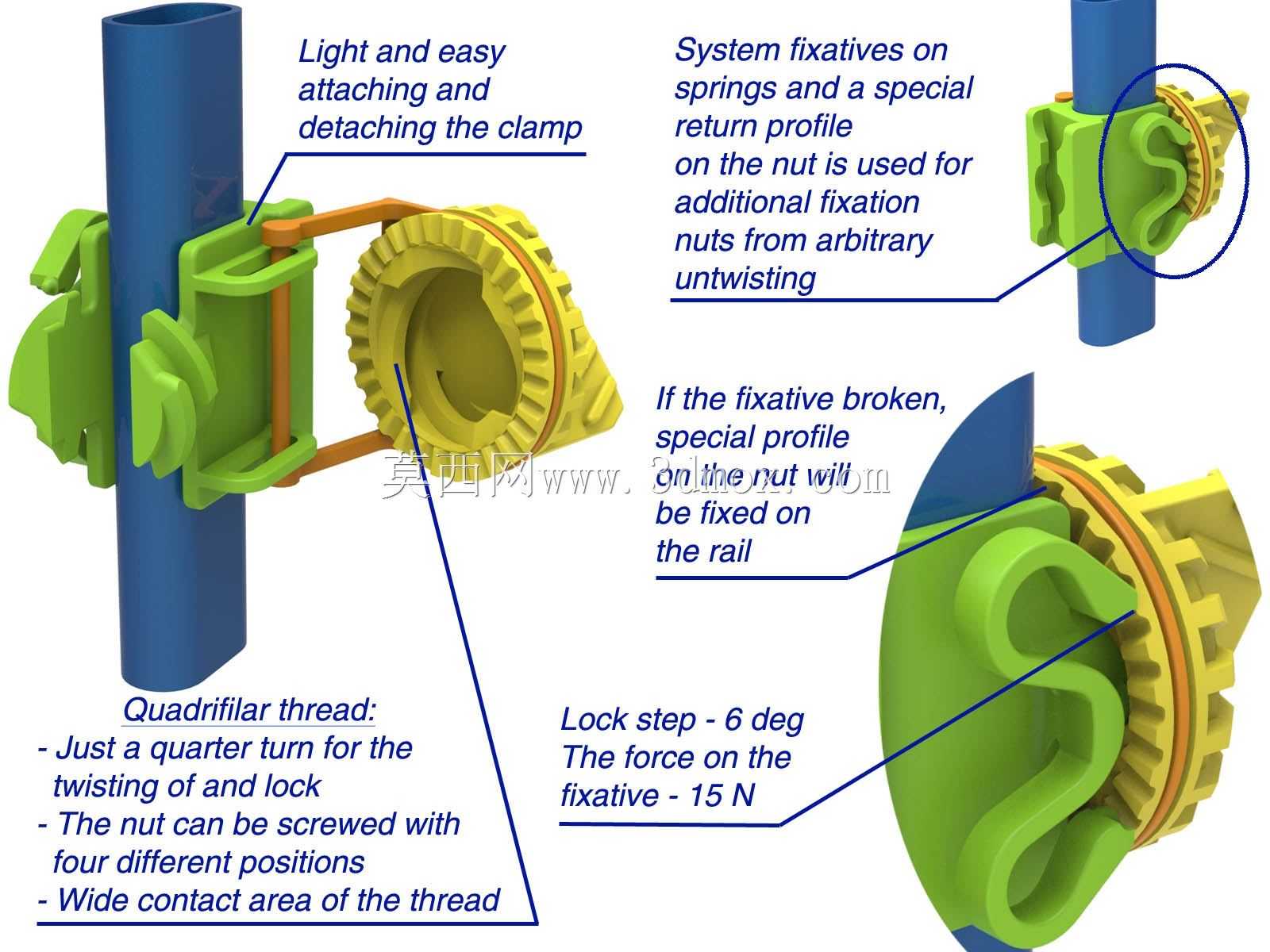

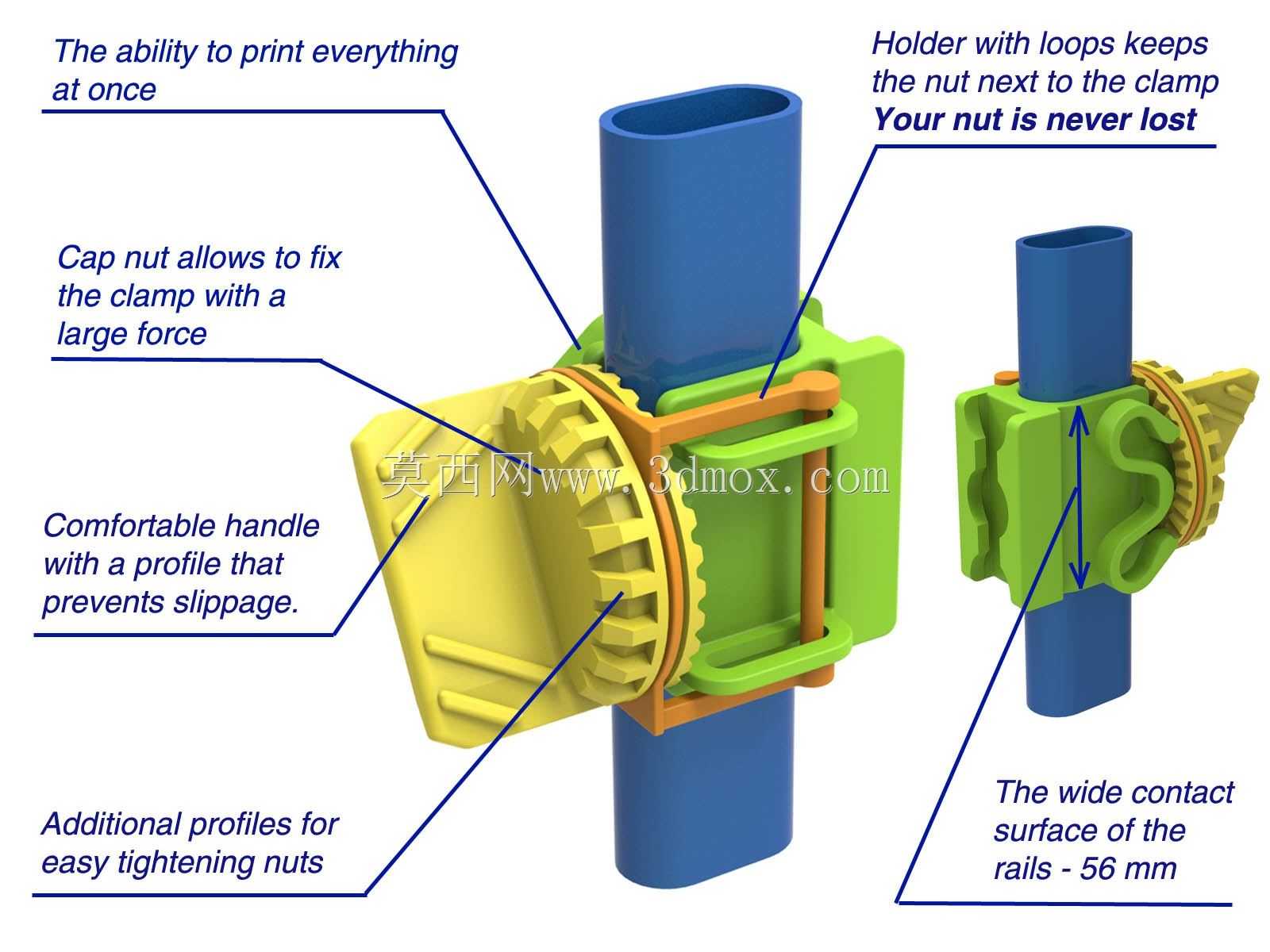

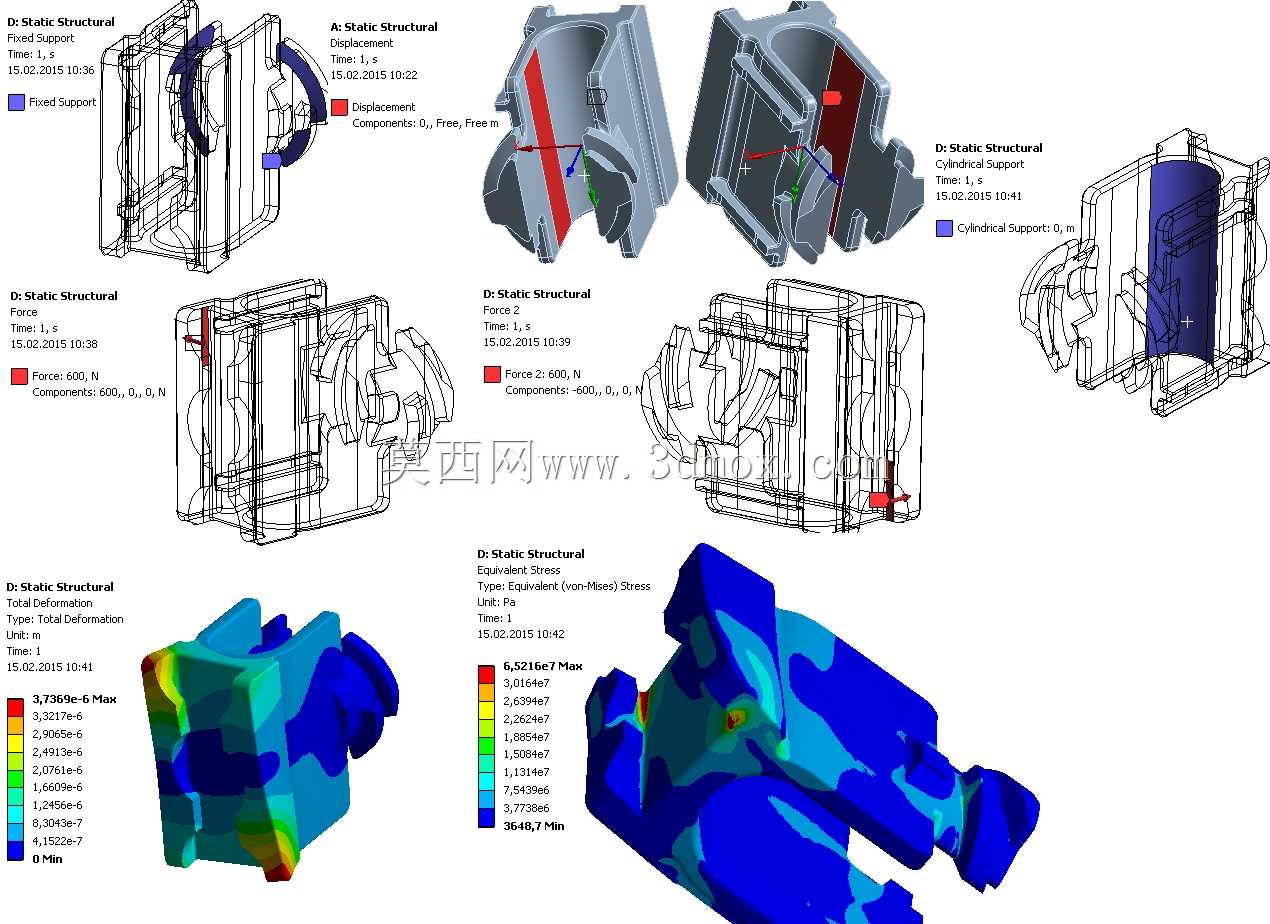

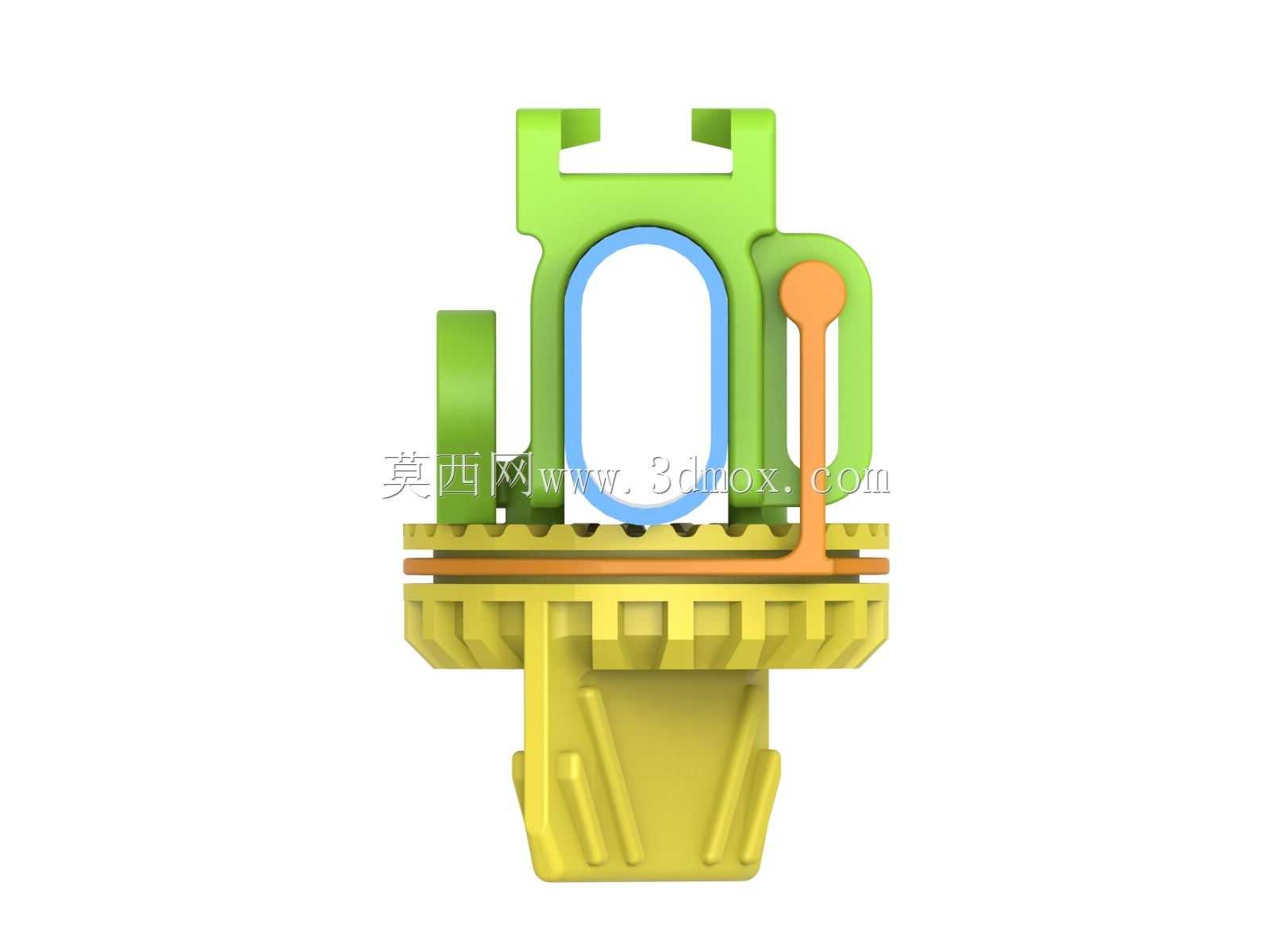

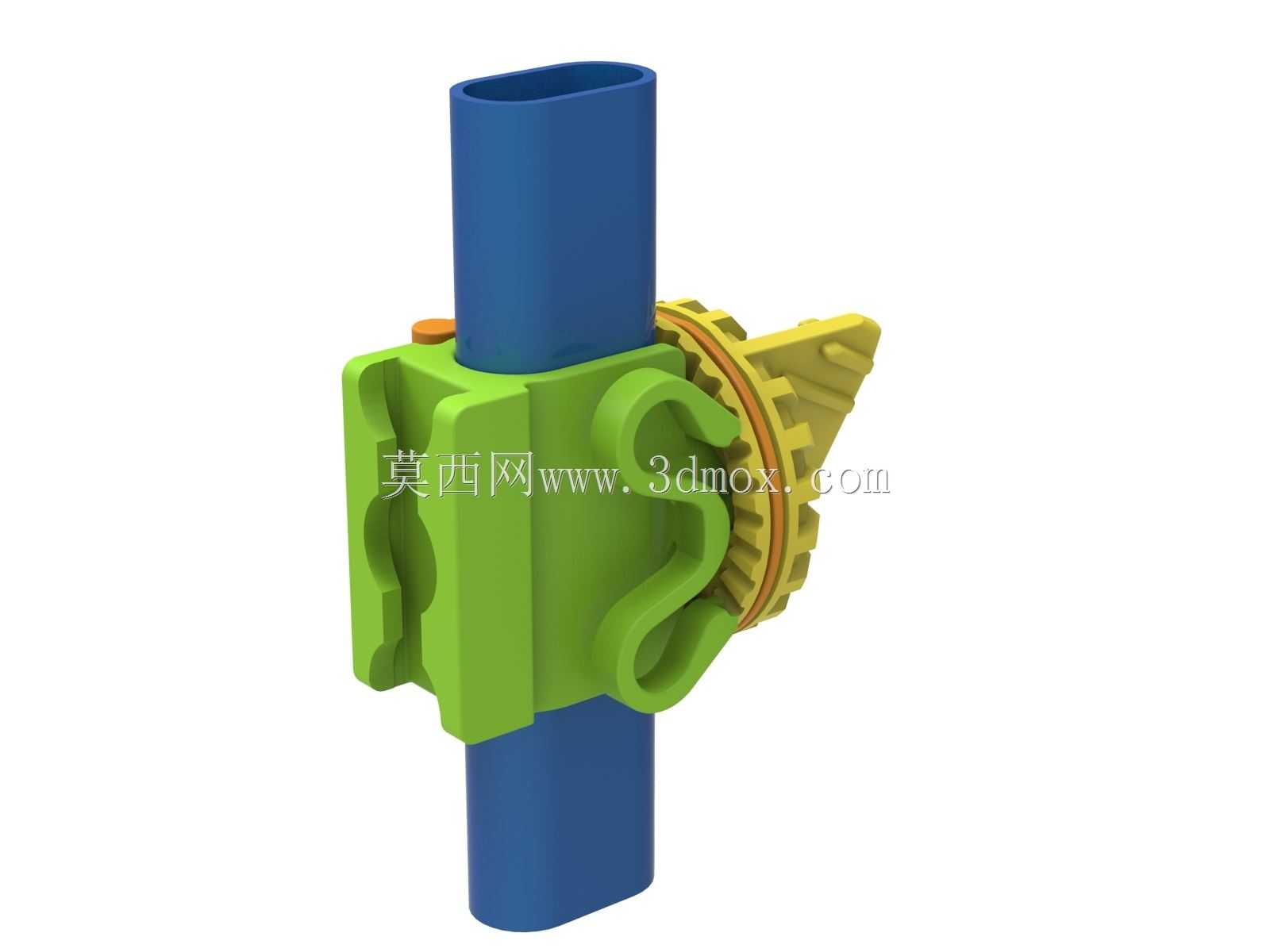

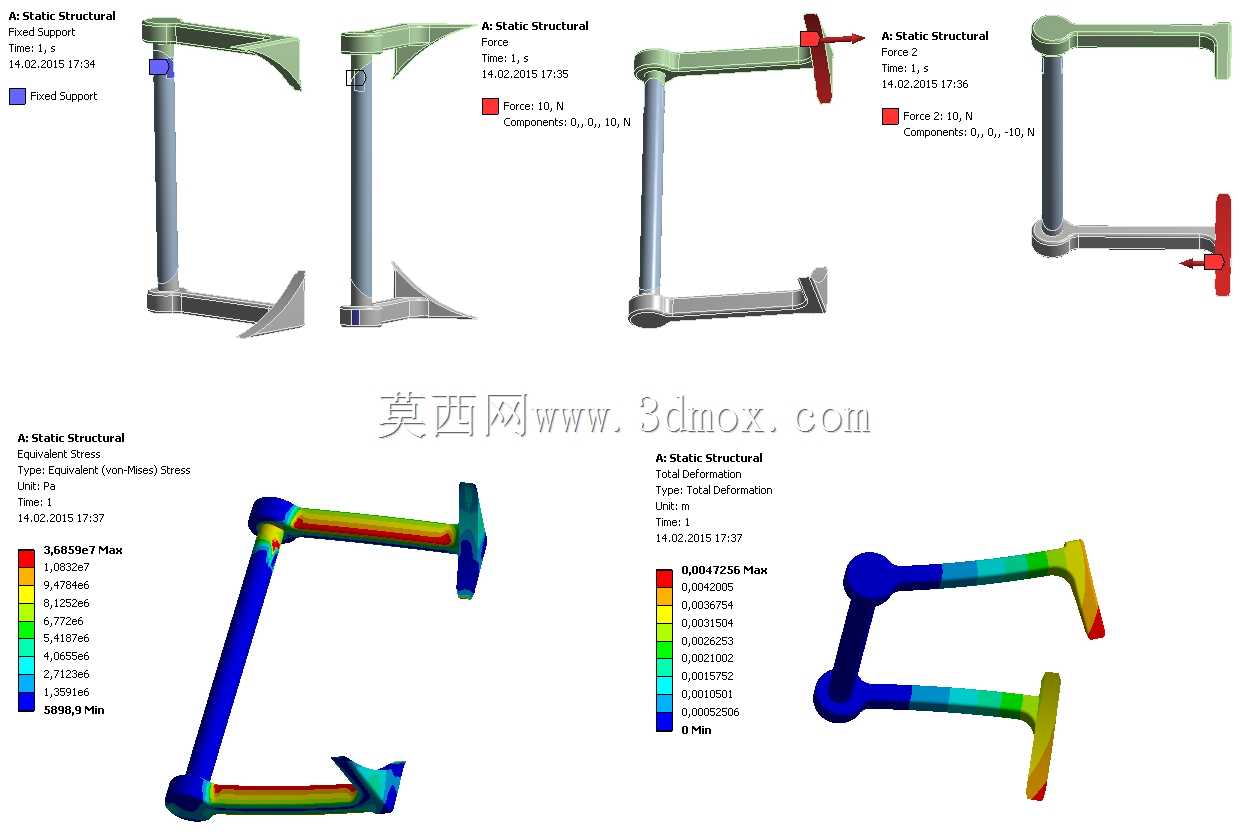

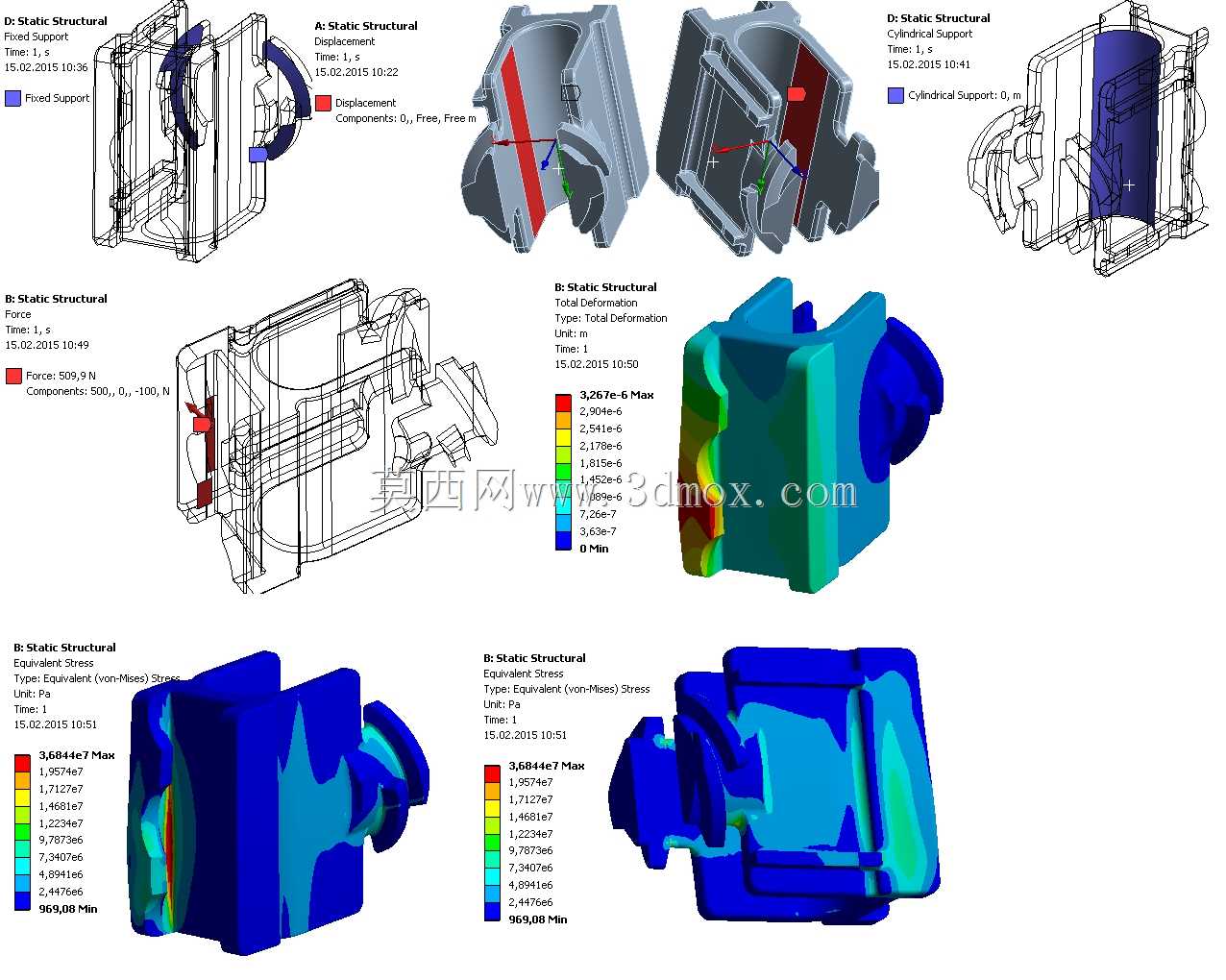

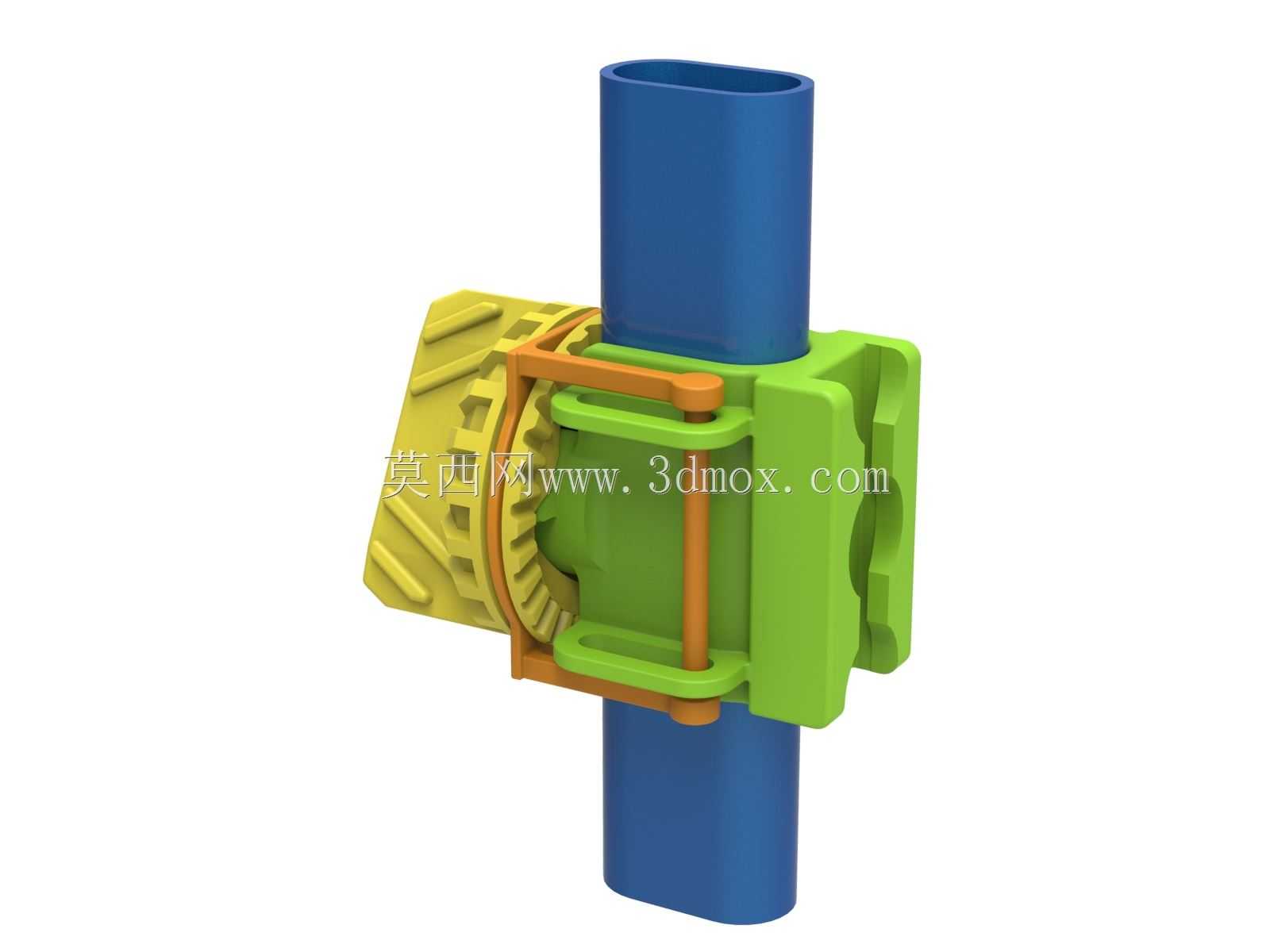

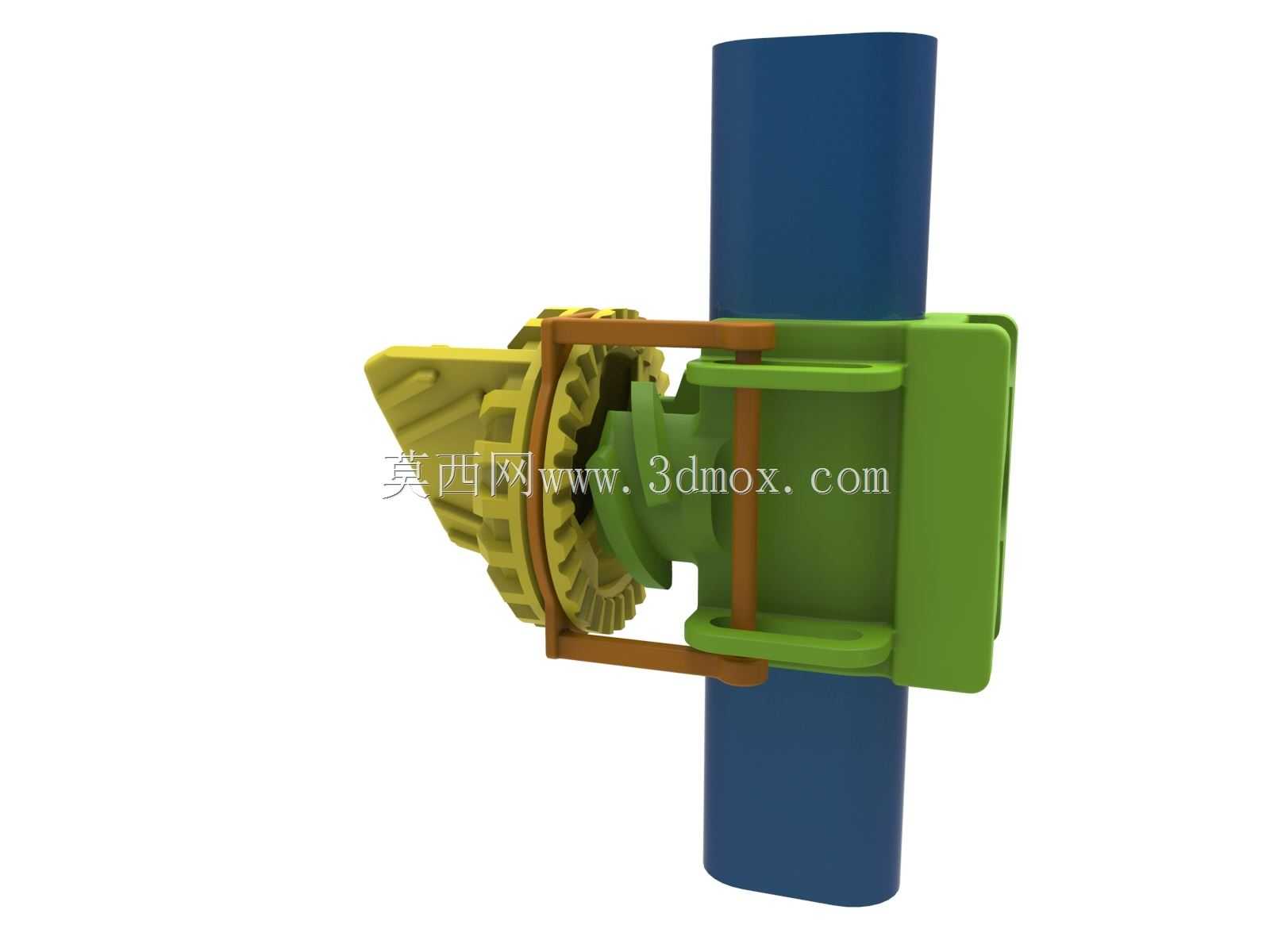

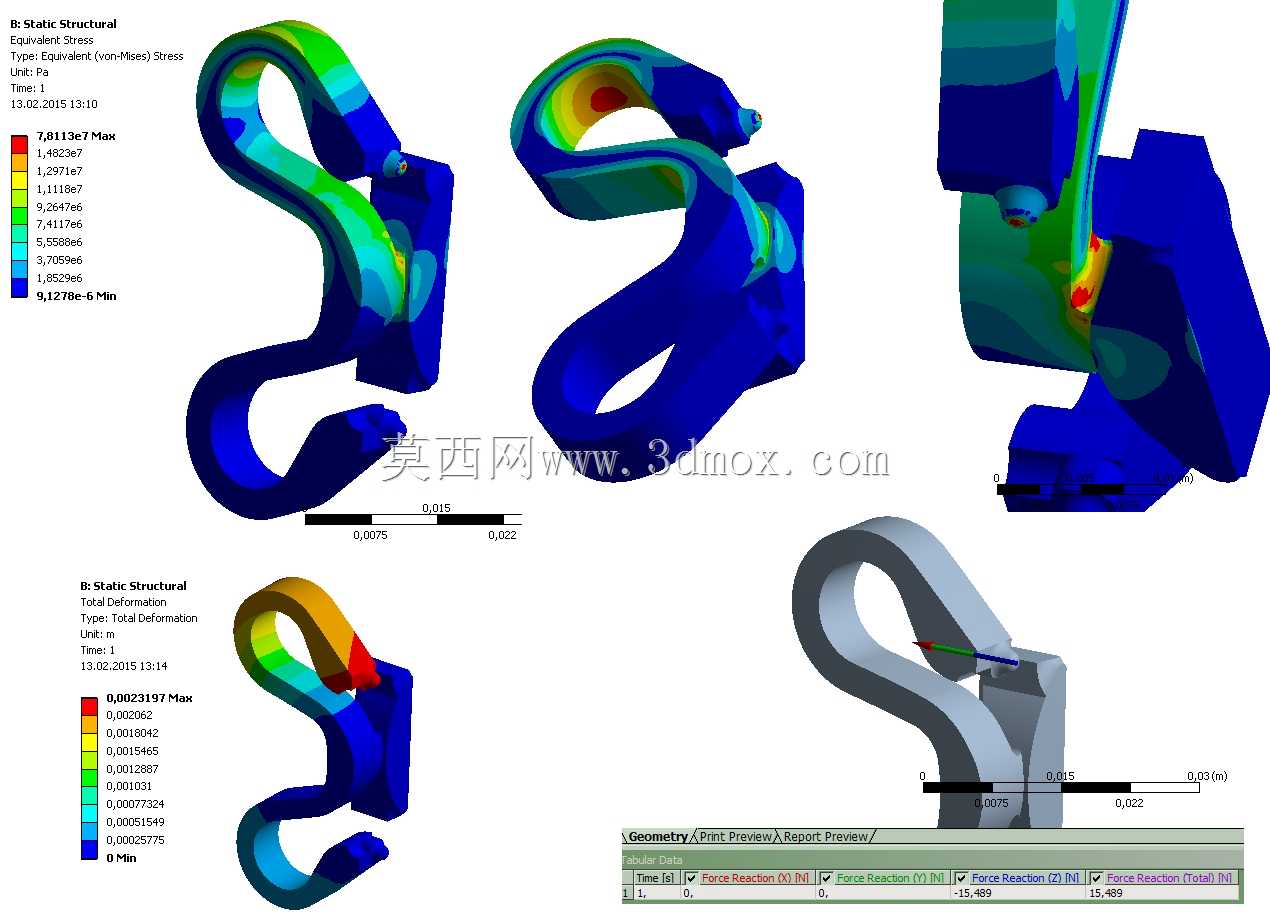

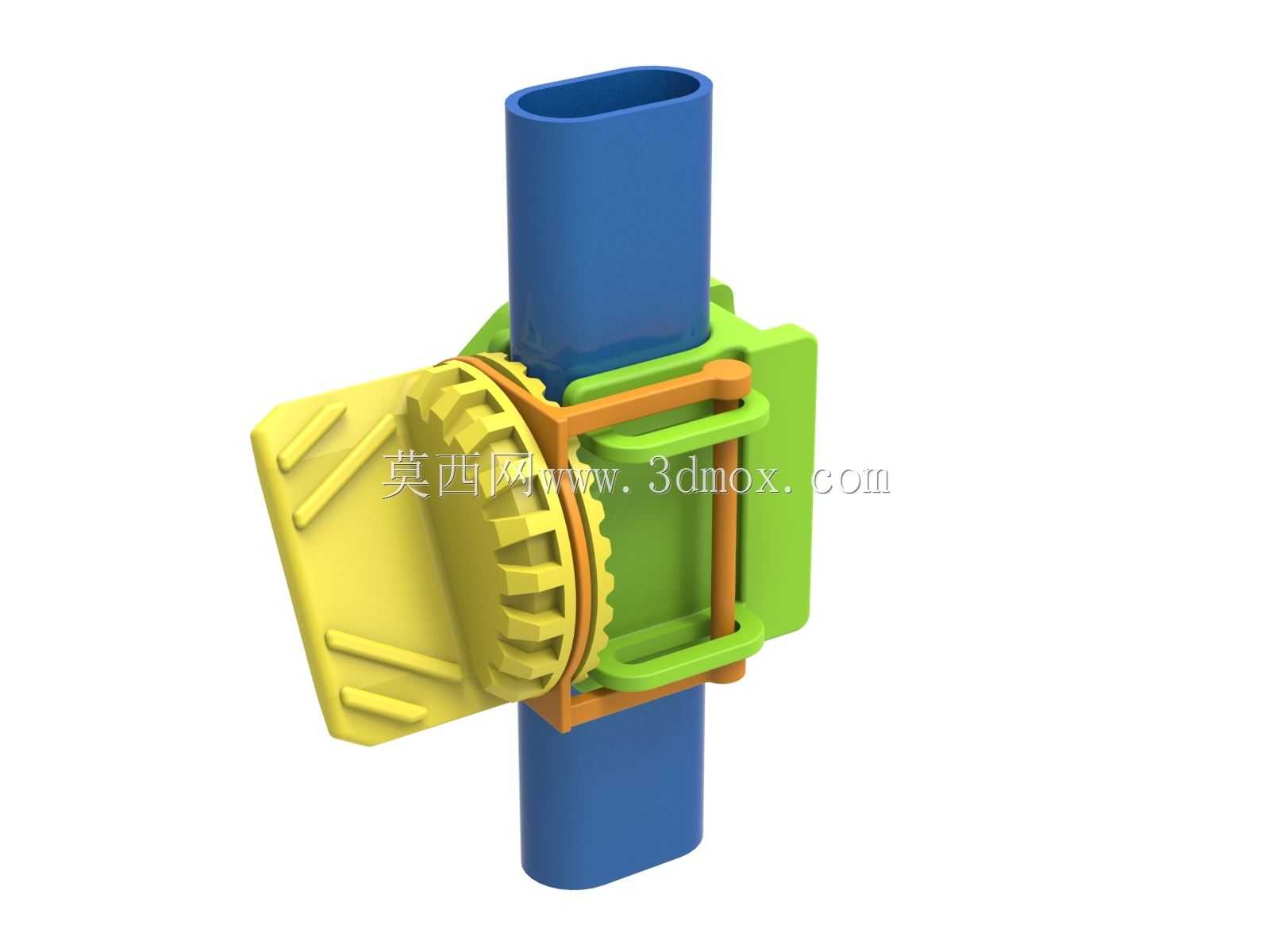

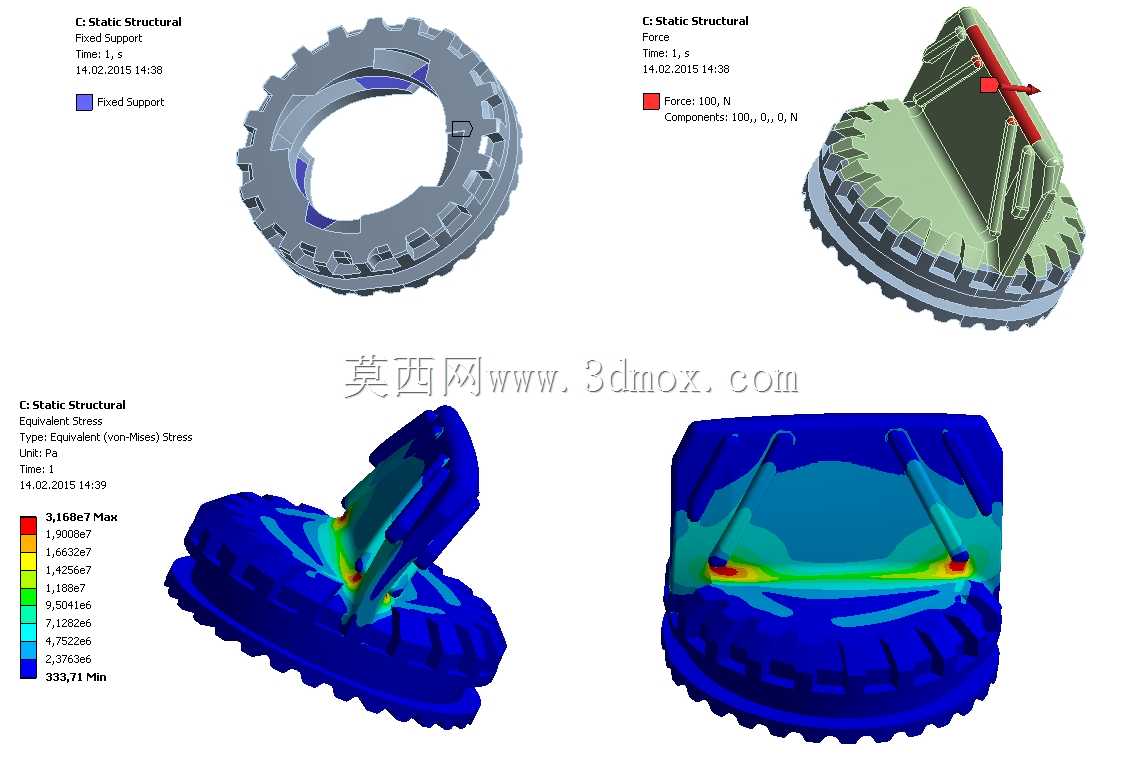

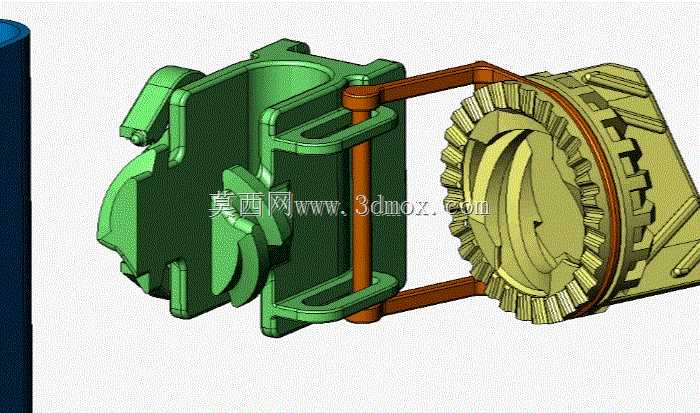

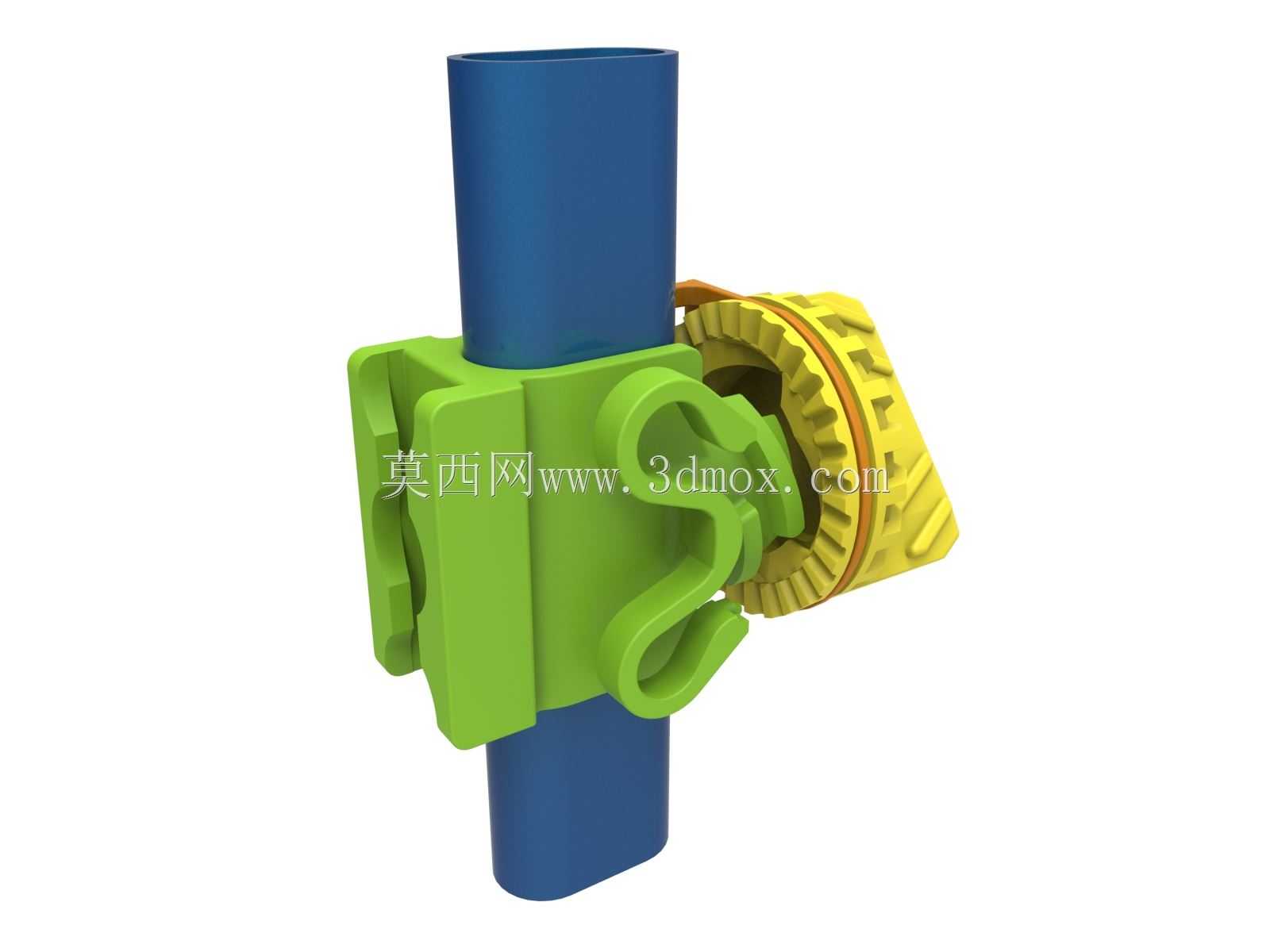

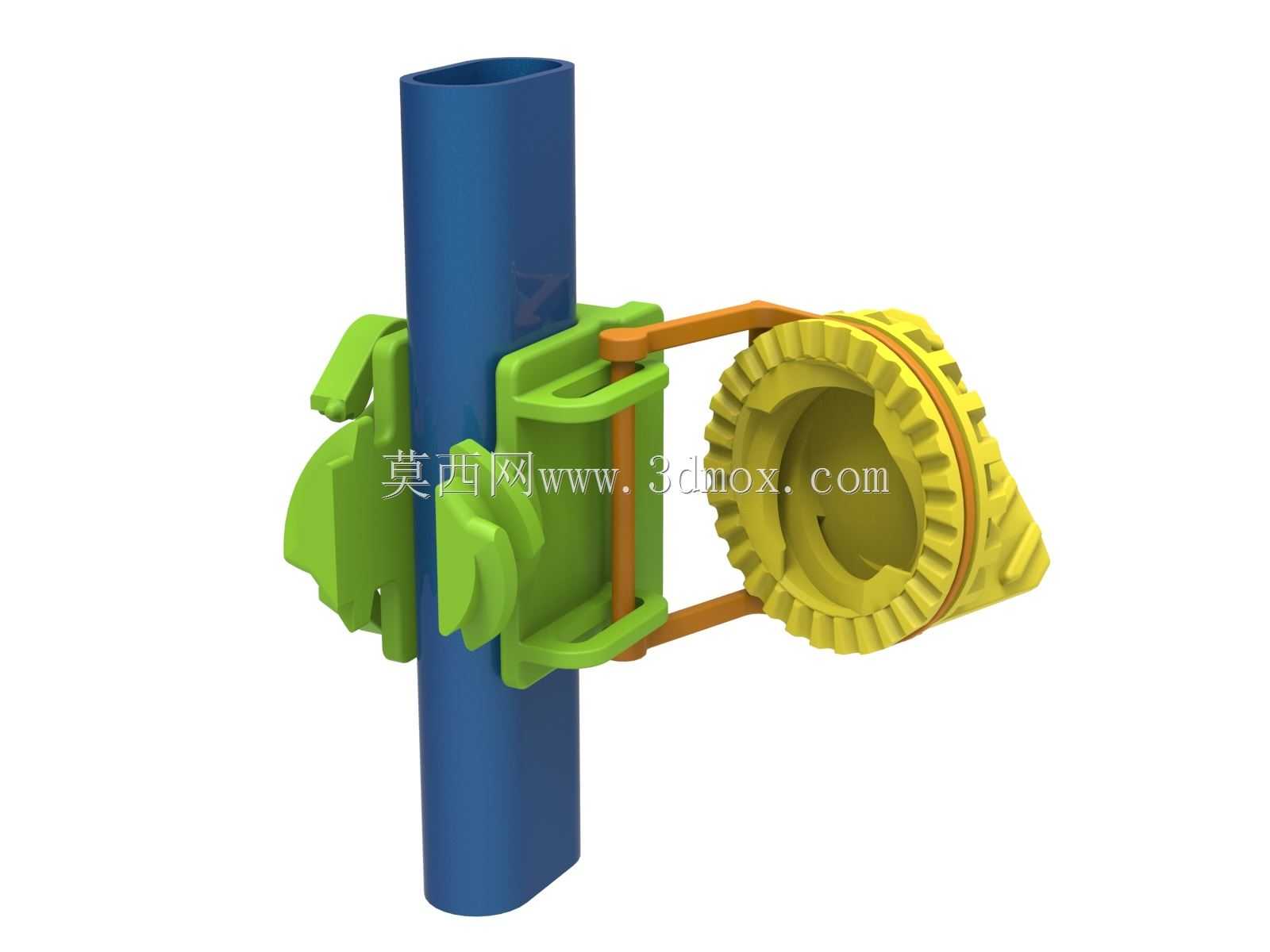

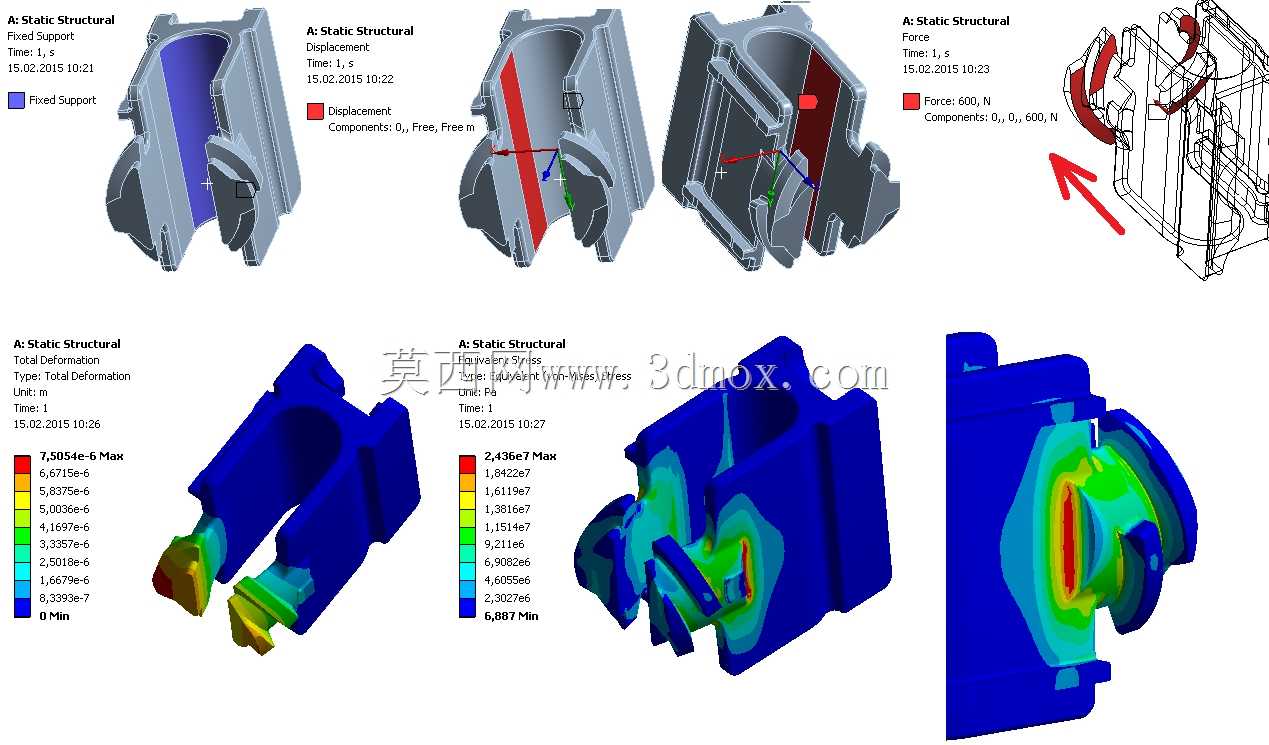

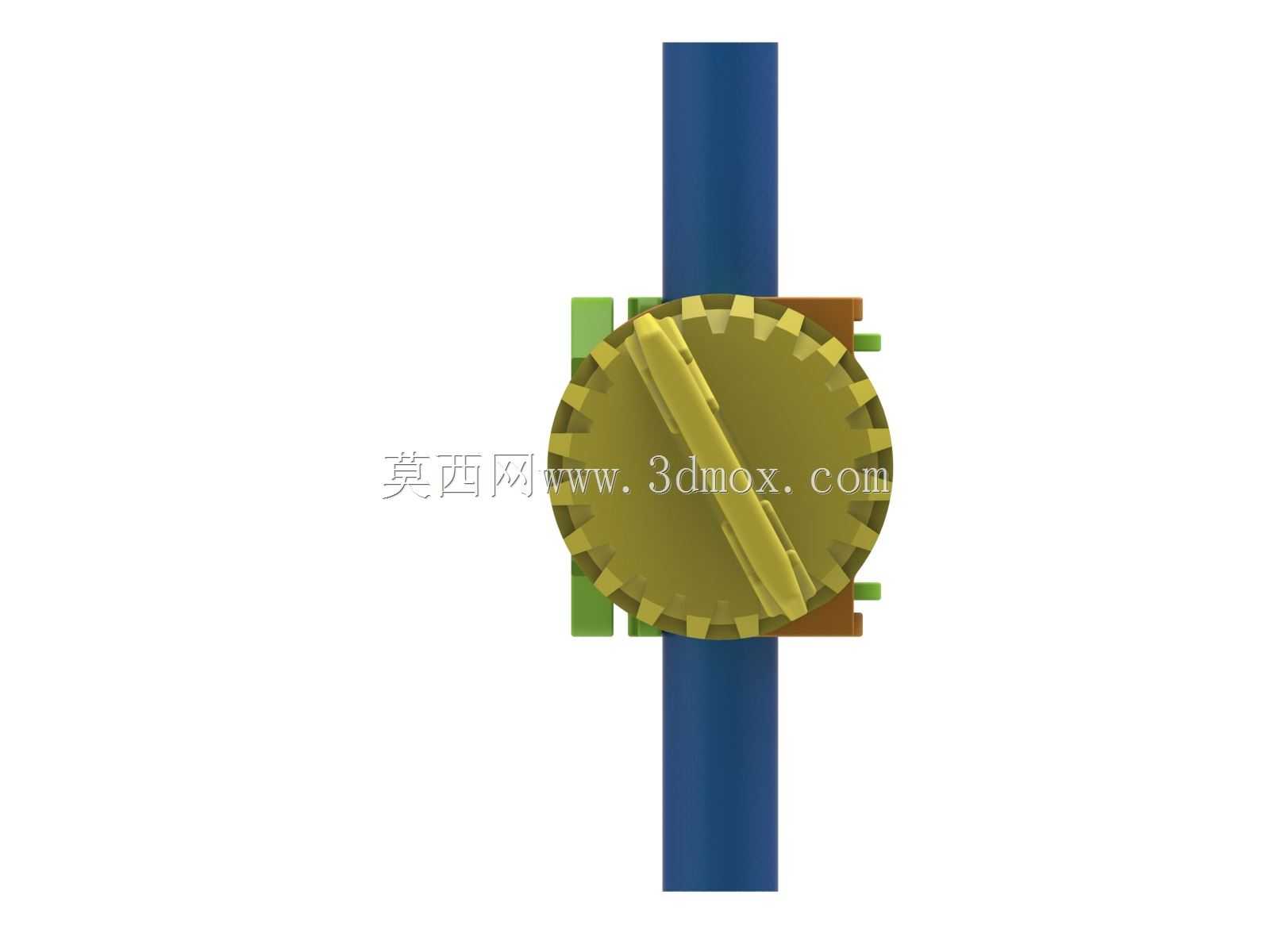

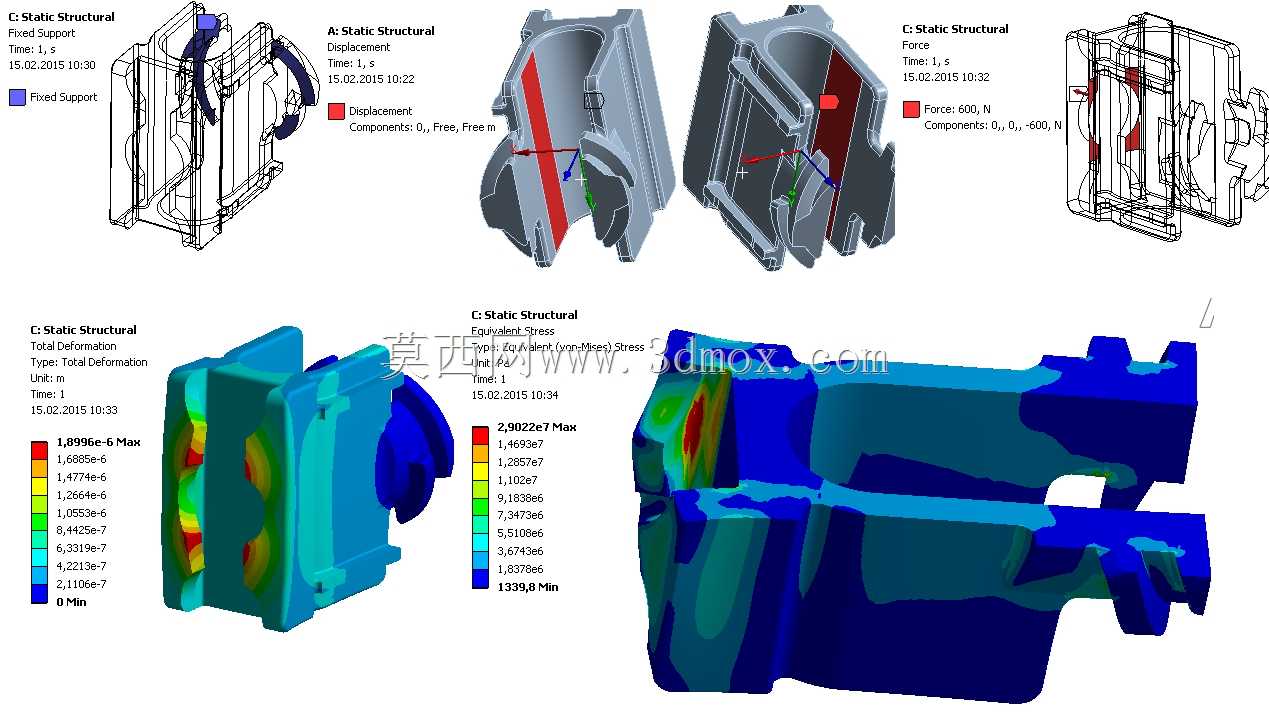

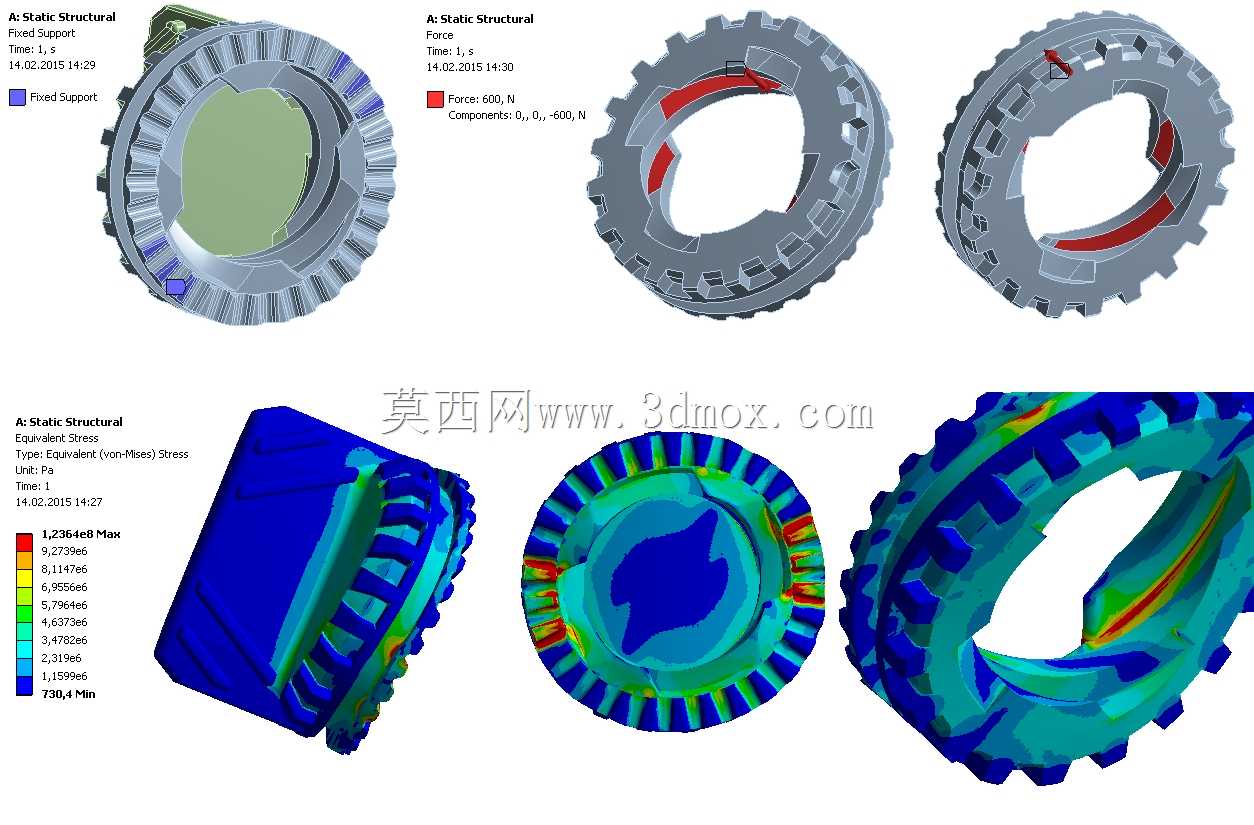

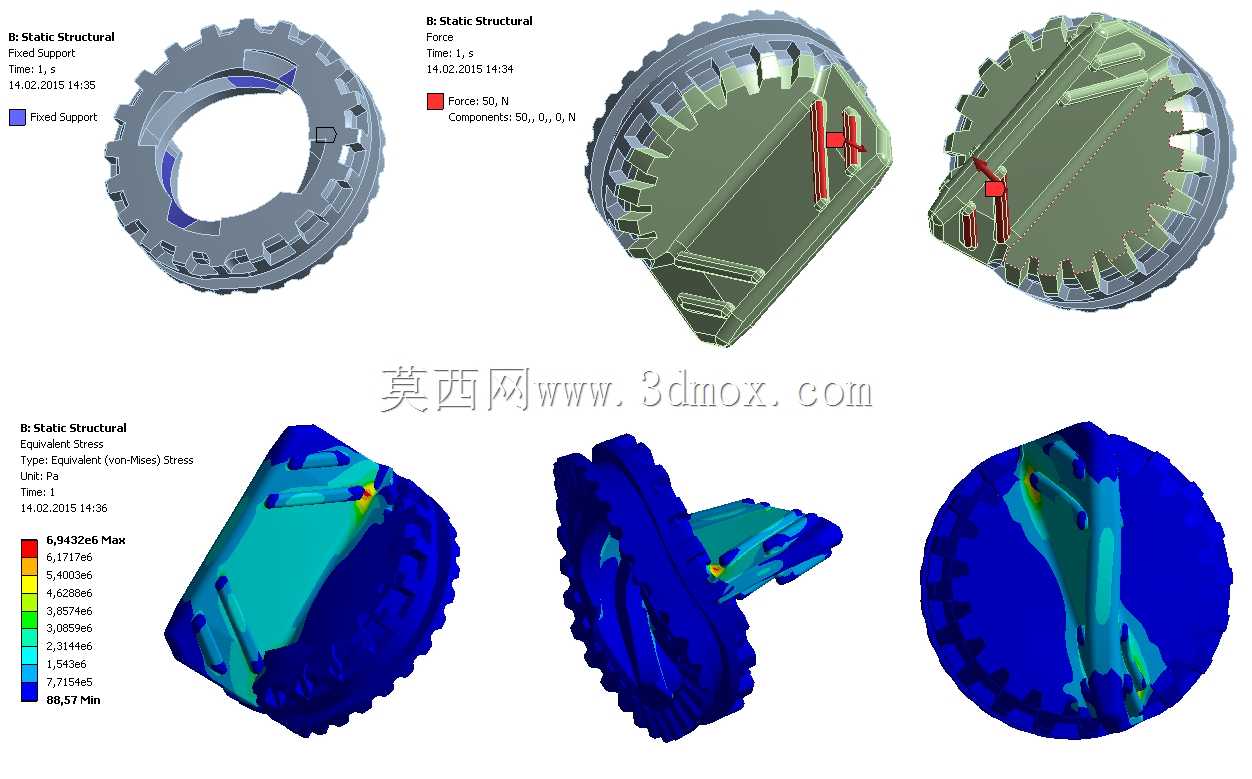

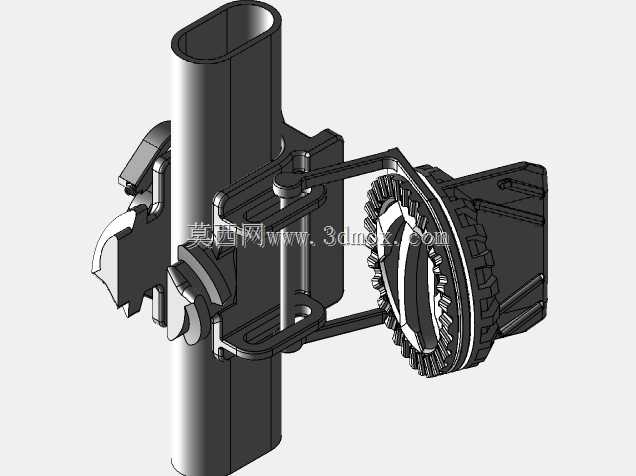

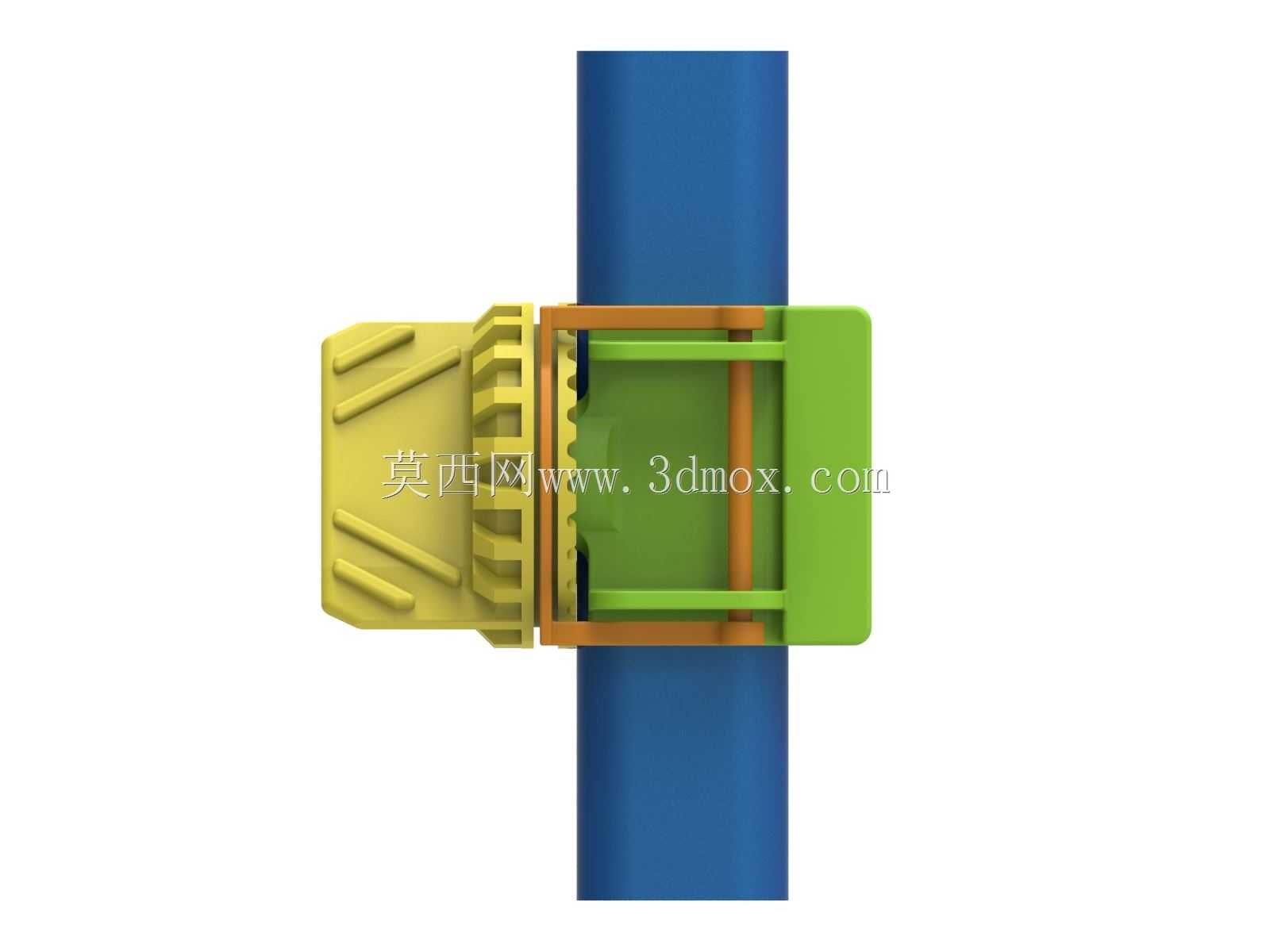

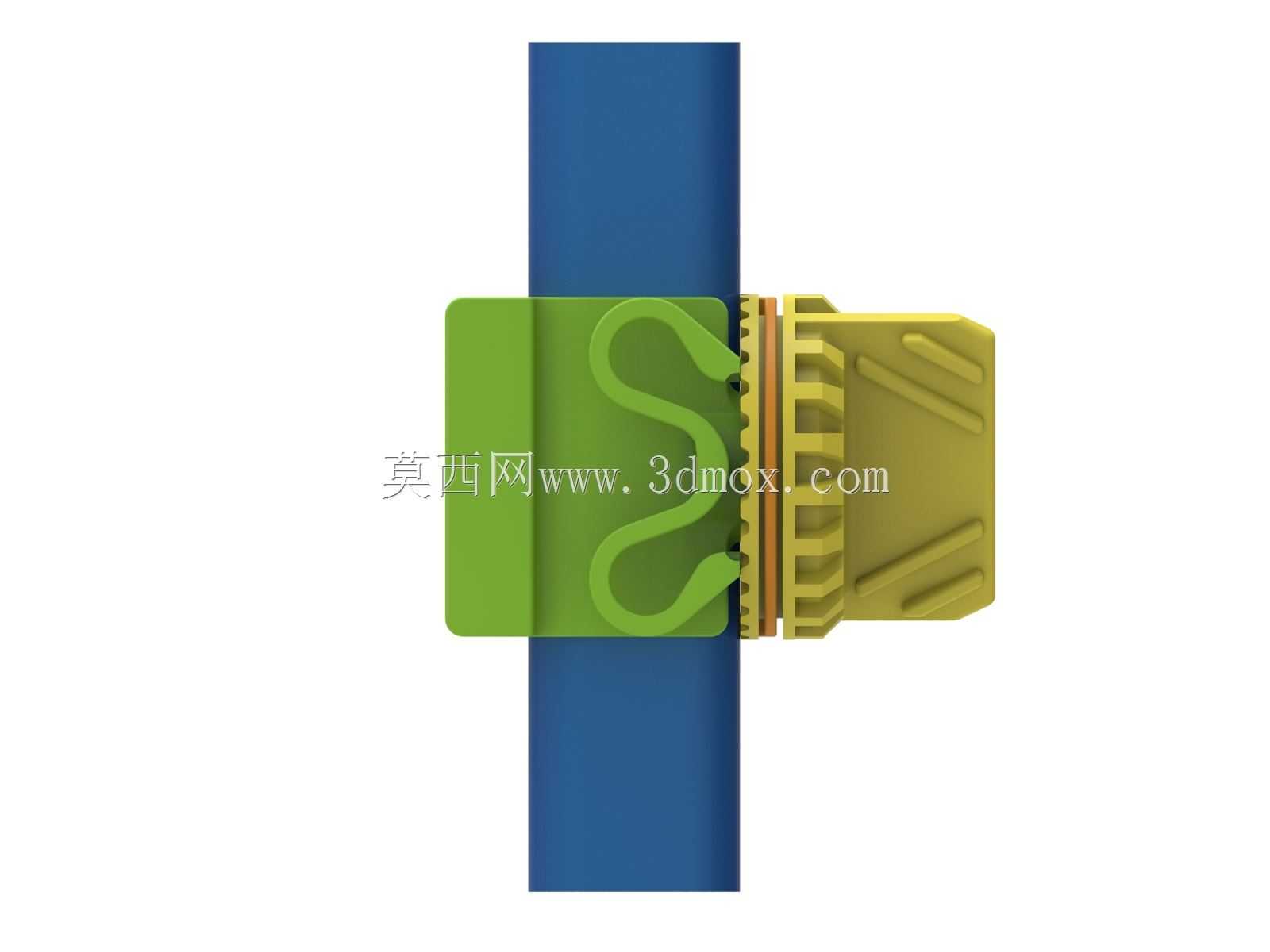

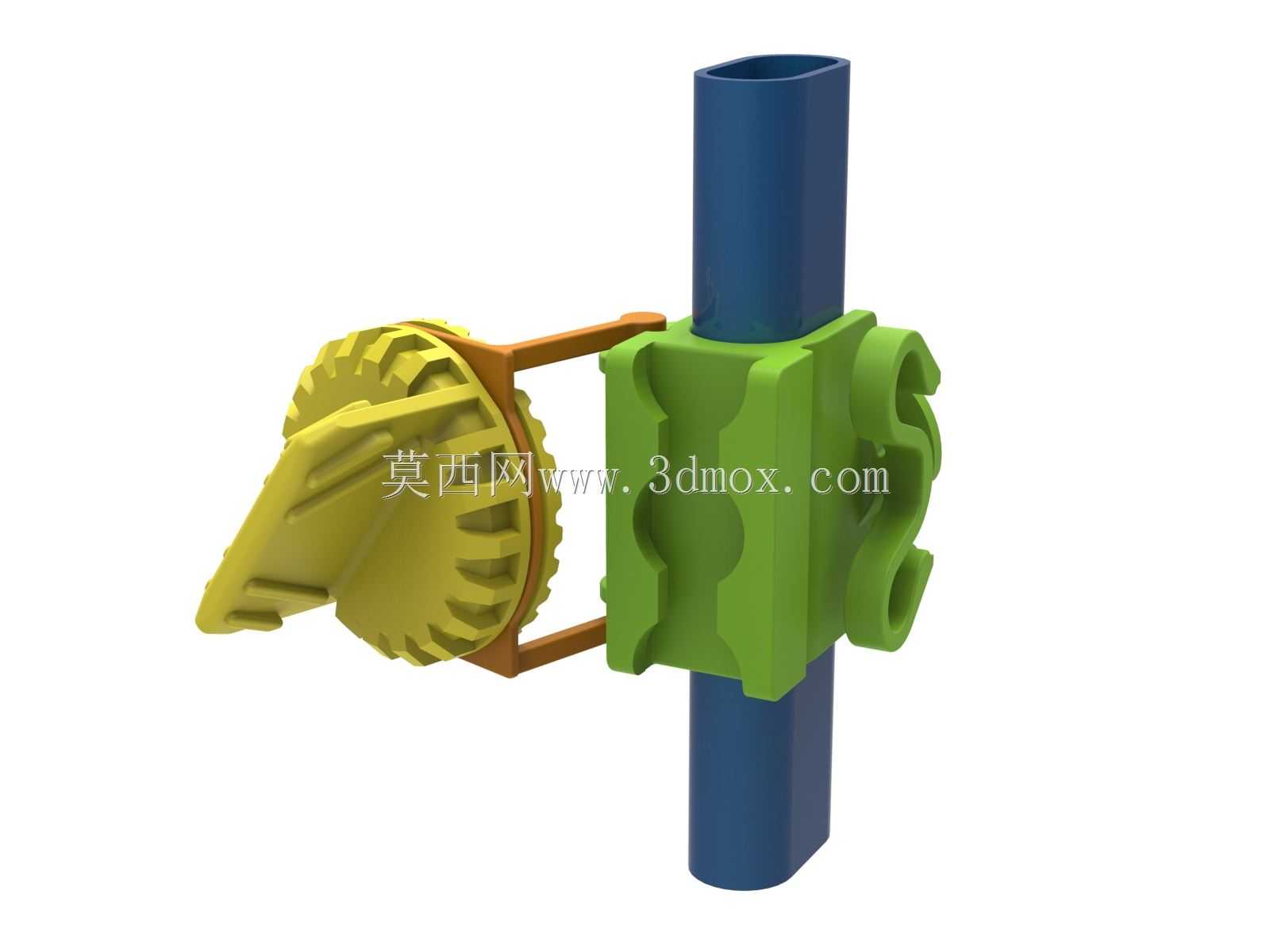

这款快装式夹持夹具主要面向圆管类导轨的快速装夹场景，可广泛应用于户外临时管线搭建、模块化展架快速组装、轻型工位辅助挂载、小型设备临时定位等需要频繁拆装调整固定位置的作业场景，替代传统需要螺栓反复拧动的管夹结构，大幅降低装拆的操作耗时与工具依赖。夹具整体适配圆形截面导轨杆件，核心设计围绕无工具快装、防松脱、失效安全三大核心需求展开，整体结构分为夹座、锁紧螺母、弹性固定组件三个核心部分，夹座采用开合式环抱结构，可直接卡入对应直径的圆管外侧，无需从杆件端部穿套，适配杆件中段任意位置的固定需求。夹座与锁紧螺母之间采用四线螺纹配合结构，区别于传统单头螺纹需要多圈旋转才能完成锁紧的设计，该四线螺纹仅需旋转四分之一圈即可完成锁紧与解锁动作，同时螺母可在四个不同的角度位置完成拧紧适配，操作人员可根据现场操作空间选择最顺手的拧紧角度，螺纹配合面做了加宽处理，大幅提升接触面积，降低单位面积压强，避免长期锁紧后螺纹咬合损伤，也让锁紧后的受力分布更均匀，不会出现局部应力集中导致的夹座变形问题。锁紧操作的额定锁紧力设置为15N，属于徒手即可完成操作的力度区间，无需借助扳手等额外工具，螺母外侧设置了带防滑齿的轮缘结构，徒手拧动时不会打滑，即便手上沾有少量油污也能稳定施力。夹座内侧集成了弹簧顶紧的系统固定结构，螺母上设置了特殊的回位轮廓，当螺母拧到解锁位置时，弹簧结构会自动顶推螺母保持在解锁档位，不会因为震动出现意外滑转锁紧的问题，同时该结构可以在任意拧转角度为螺母提供附加固定力，避免长期受震动后螺母出现回松退扣的问题。考虑到户外或工业场景下的部件损耗问题，设计中加入了失效安全结构，即便弹性固定组件出现断裂损坏，螺母上的特殊卡位轮廓也会直接卡入导轨对应的限位结构中，不会出现夹具整体松脱滑落的问题，避免挂载物件坠落引发安全隐患。夹具整体采用轻量化结构设计，整体自重极低，装拆过程单人徒手即可完成，夹座的开合卡扣结构操作逻辑简单，卡入圆管后对准螺纹拧动四分之一圈即可完成固定，拆卸时反向拧动四分之一圈即可直接从圆管上取下，无需额外的对位调整，在需要频繁调整固定位置的作业场景下，可将单次装拆的时间从传统管夹的数分钟压缩到数秒，大幅提升作业效率。夹座与圆管的接触面做了防滑纹理处理，锁紧后可提供足够的静摩擦力，避免夹具沿圆管轴向滑动，同时不会过度挤压圆管造成管壁变形，适配常规壁厚的金属、塑料圆管导轨使用。
