偏心手柄式快装单开卡箍锁紧结构

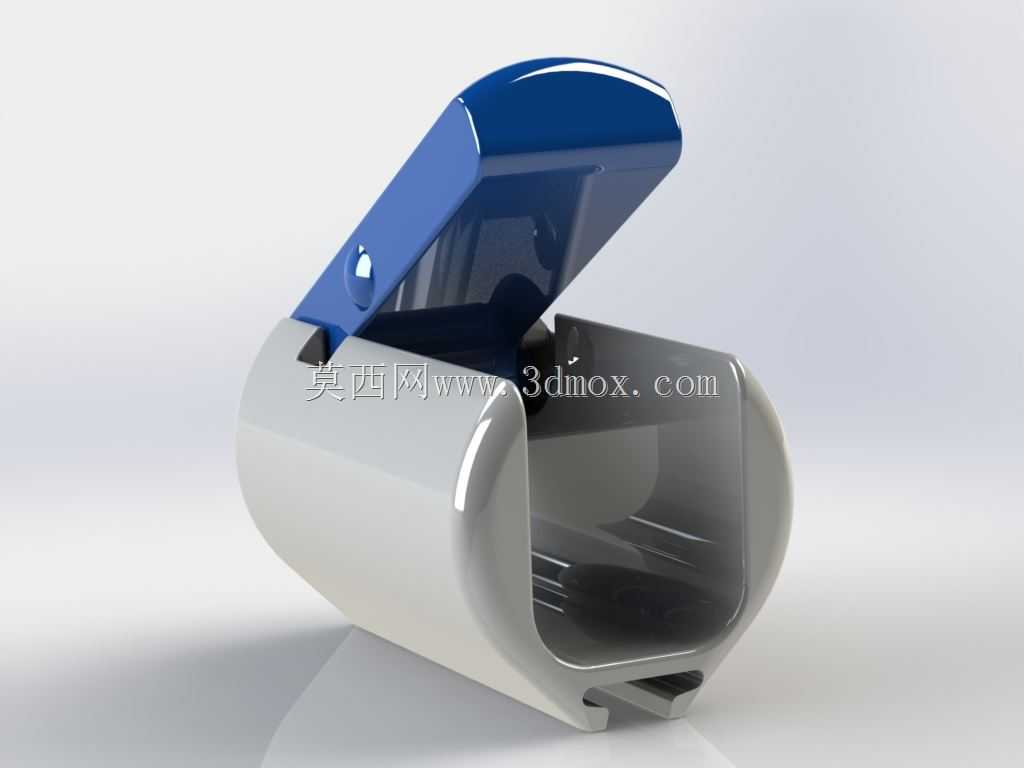

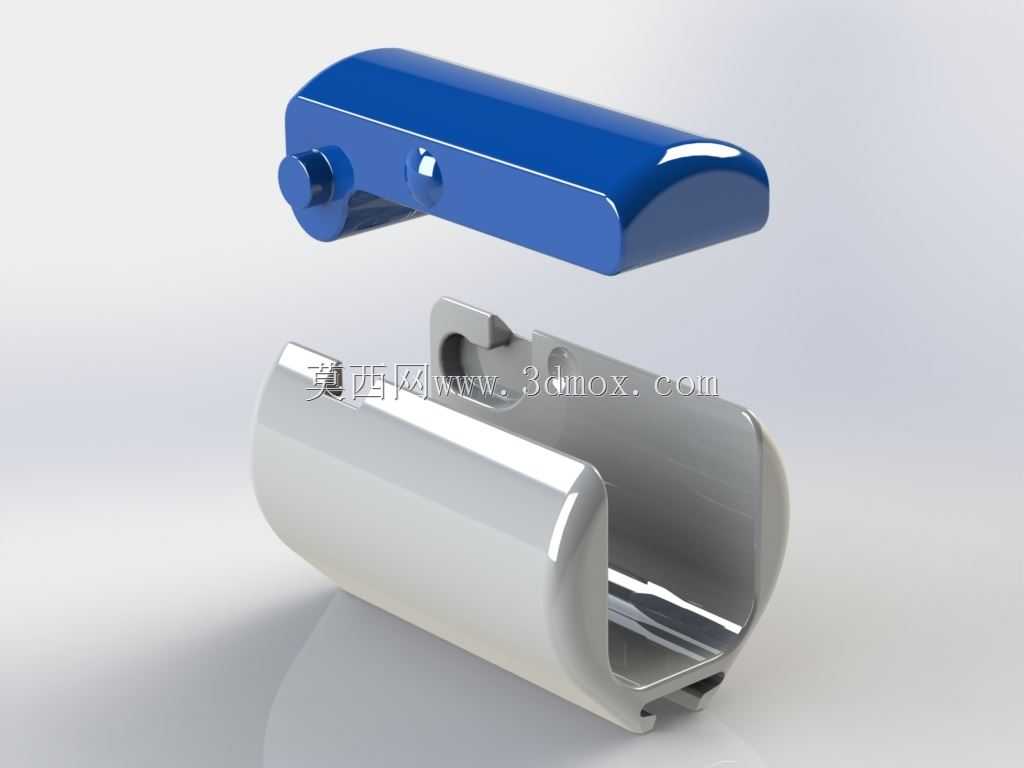

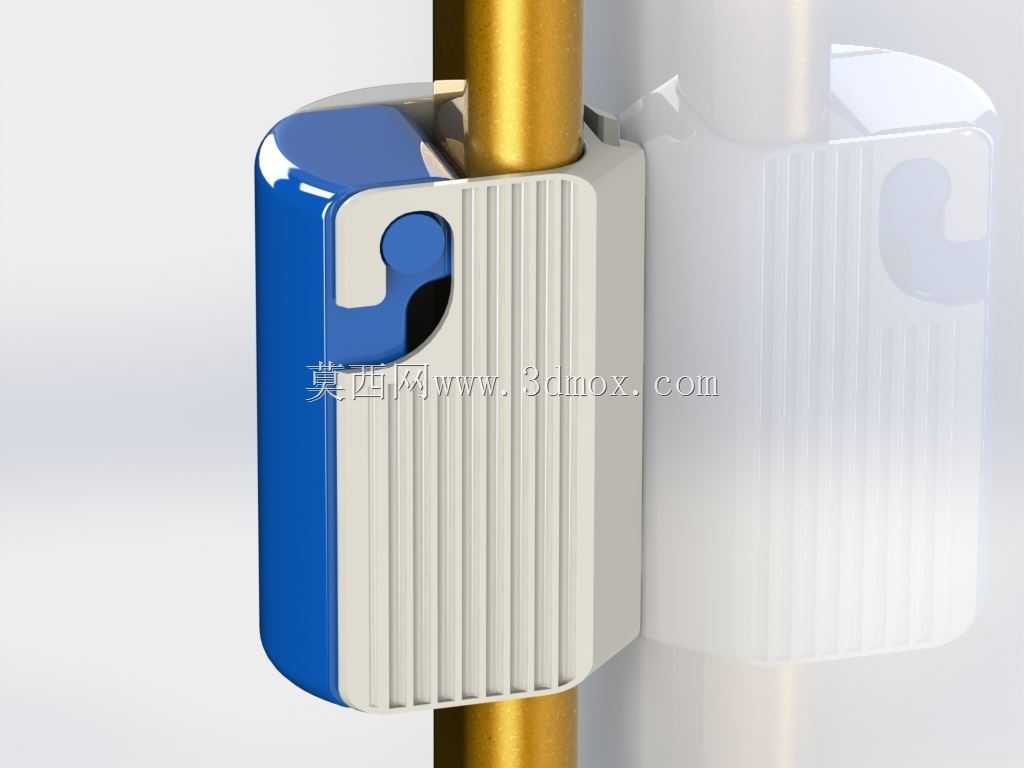

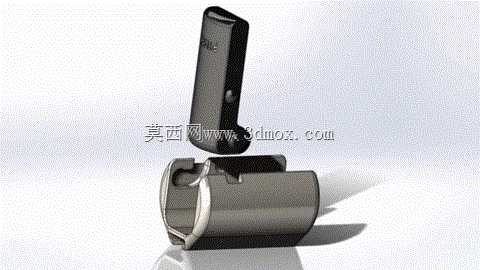

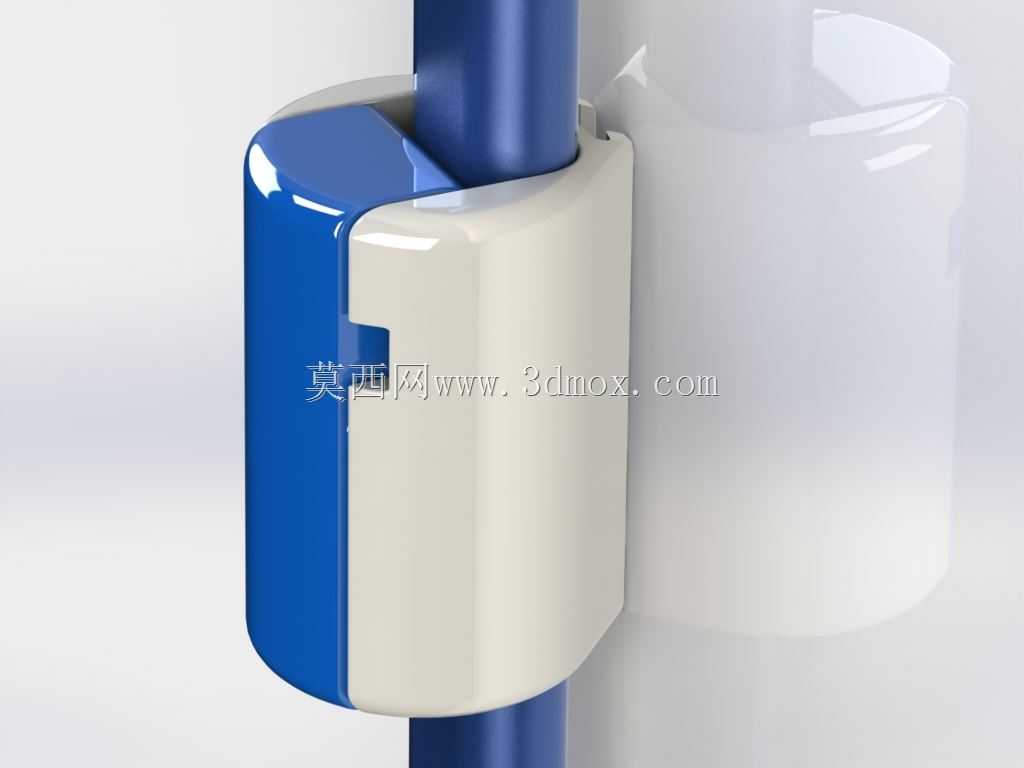

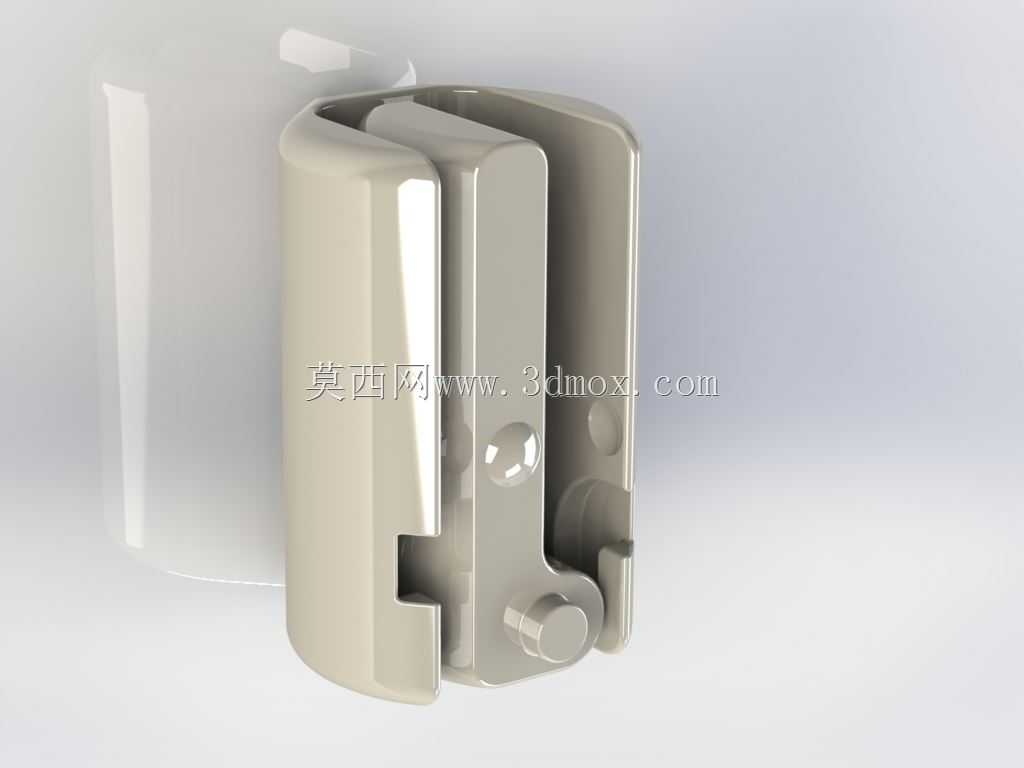

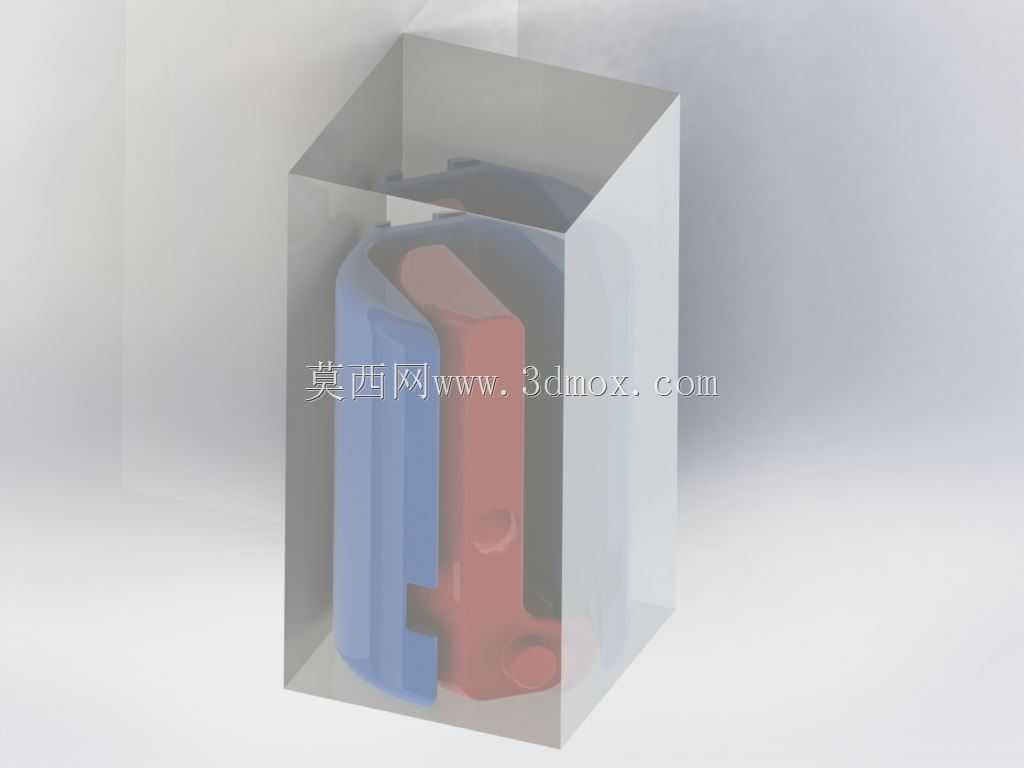

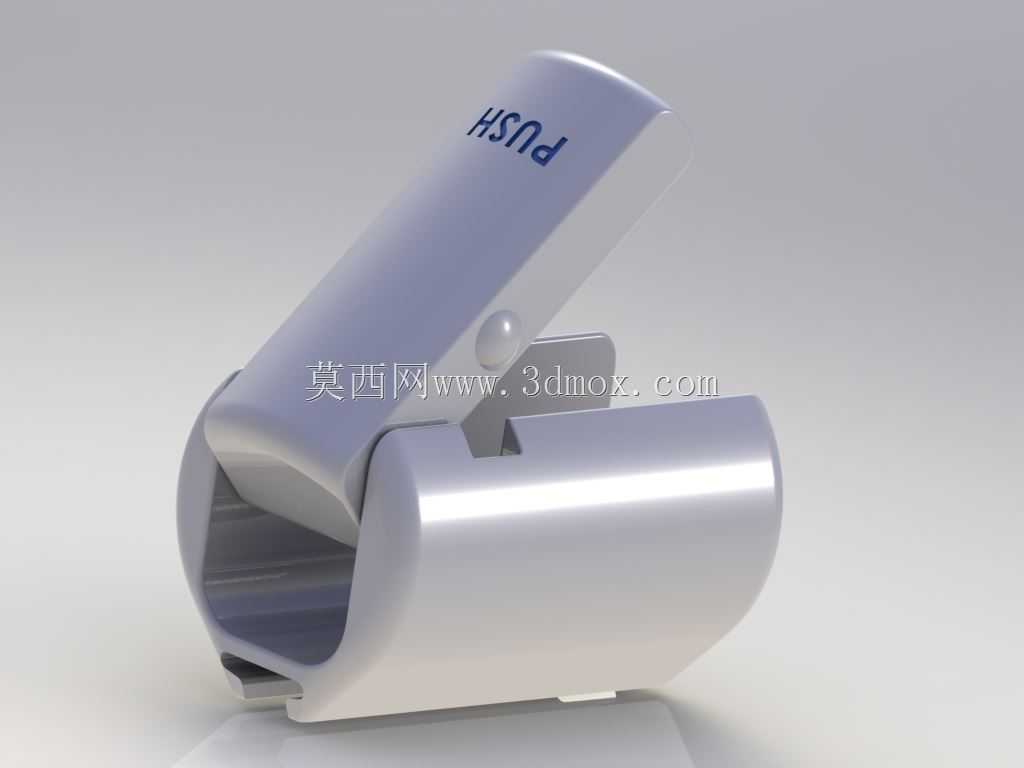

该结构属于快装式管路锁紧连接件，主要应用在低压流体输送管路、小型设备舱快拆检修口、轻量化工装夹具的快速锁紧场景中，尤其适配需要频繁拆装、徒手操作无需额外工具的作业环境，在小型实验设备管路接驳、户外便携装备构件连接、民用五金快接组件领域有着较高的实用价值。从实际用途来看，它替代了传统螺栓紧固的卡箍结构，无需借助扳手等工具即可完成开合与锁紧操作，能够大幅提升拆装作业的效率，同时避免了螺栓反复拆装带来的滑牙、锈蚀失效问题。产品核心功能特性围绕安全防误开与快装快拆设计，当开孔器处于关闭位置时，偏心轴恰好位于止点上方位置，依靠偏心结构的过死点自锁特性，能够产生足够的锁紧预紧力，不允许夹具受外力振动或拉扯时意外打开，保障连接状态的可靠性；固定卡箍部分采用环抱式圆弧结构，与被连接件的圆柱外表面完全贴合，锁紧后不会出现上下滑动窜动的问题，连接稳固性强。设计思路上采用了单面印刷的结构布局，所有结构特征均布置在单一分型面上，适配3D打印的一体成型工艺，不需要额外装配工序即可完成成品制作，整体结构无负半径特征，打印过程中无需添加支撑结构，能够有效降低打印耗材消耗与后处理工作量，整体成品仅需85g左右的耗材即可制作完成，轻量化优势明显。外形结构分为偏心操作手柄与环抱卡箍主体两个部分，操作手柄采用符合人体工学的长条形造型，表面做了防滑弧度处理，徒手扳动时受力均匀不会硌手，扳动行程控制在单手握持可操作的角度范围内，开合操作仅需2秒即可完成；卡箍主体的环抱内径适配常规标准圆柱管件的外径尺寸，安装时无需额外定位结构，直接将卡箍扣合在待连接位置，扳下偏心手柄即可完成锁紧，安装边界预留了足够的手柄操作空间，不会与周边相邻构件产生运动干涉，适配狭小安装空间内的作业需求。整体结构没有多余的冗余设计，所有特征均服务于快锁、防误开、易加工的核心需求，结构简单可靠，故障率低，既可以直接通过3D打印制作小批量定制化的快接配件，也可以作为参考结构优化到量产五金快接产品的设计中。
