双按钮锁定式管道快接卡箍结构设计

这款卡箍主要应用于低压流体输送管路、小型设备气动管路、实验台流体管线的快速装拆场景，尤其适配需要频繁拆装维护、定期更换管路元件的作业环境，相比传统螺栓紧固的卡箍，它无需额外工具即可完成管路的锁紧与释放，能大幅缩减管路拆装的作业时长，降低现场运维的操作门槛。在实际使用中，它可适配对应外径的硬质塑料、金属薄壁管路，实现两根同轴管路的对接锁紧，或是单根管路与设备接口的快速固定，锁紧后可承受常规工况下的管路轴向拉脱力，满足低压输送场景下的密封与固定需求，不会因管路常规振动出现松脱移位的问题。

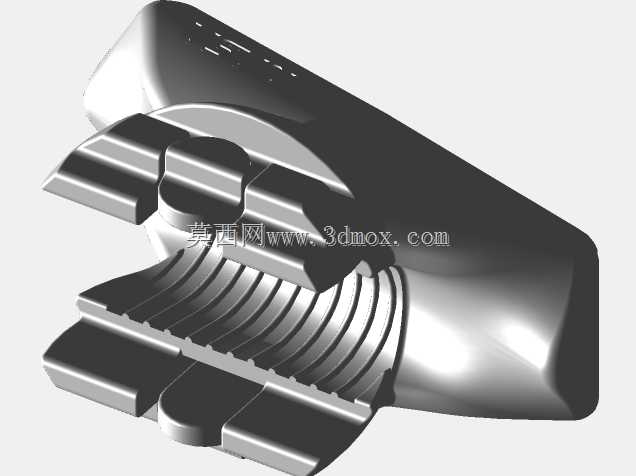

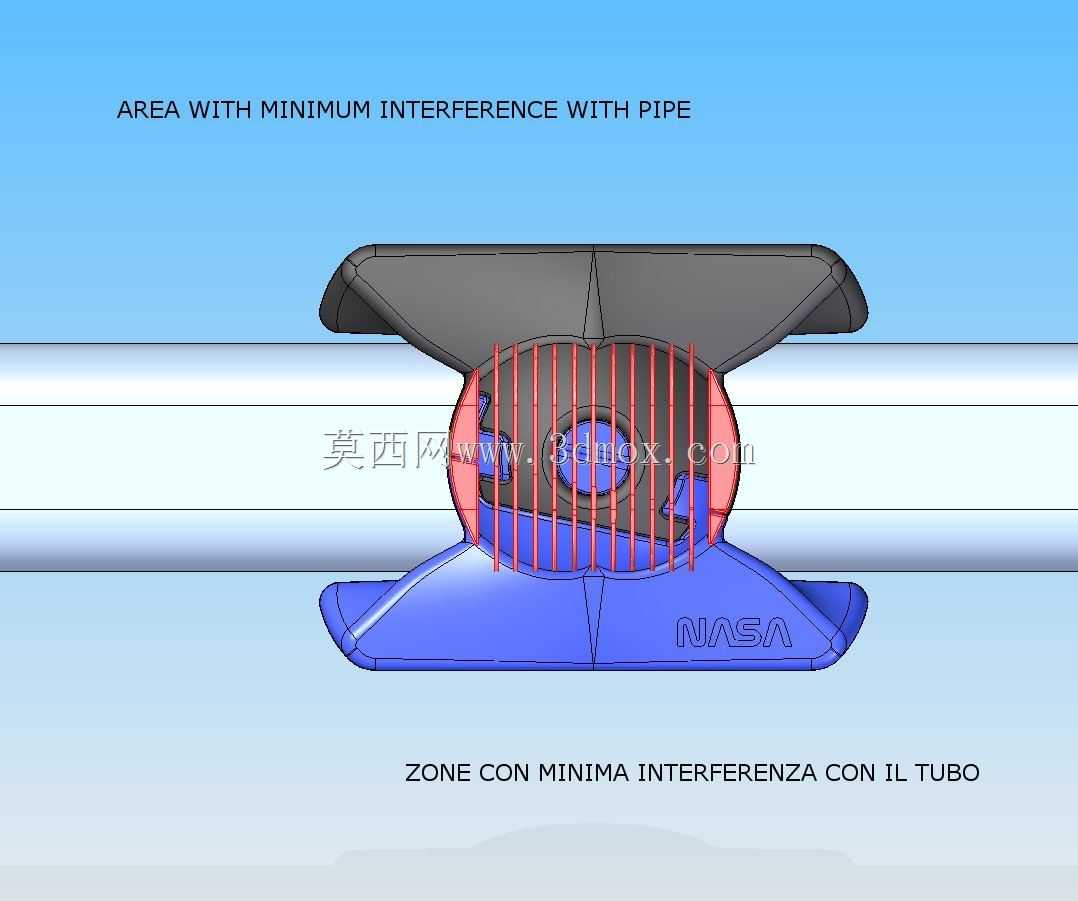

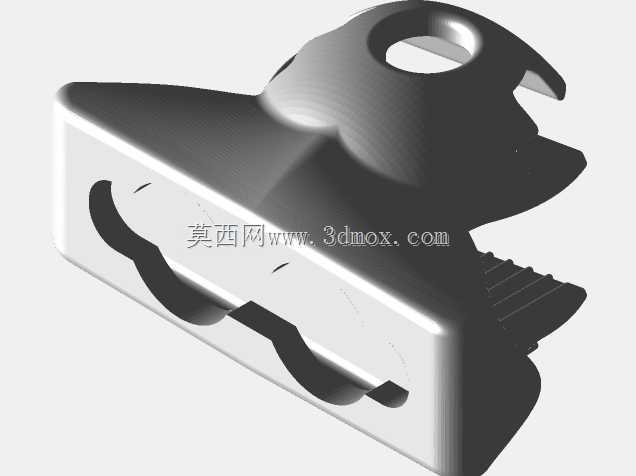

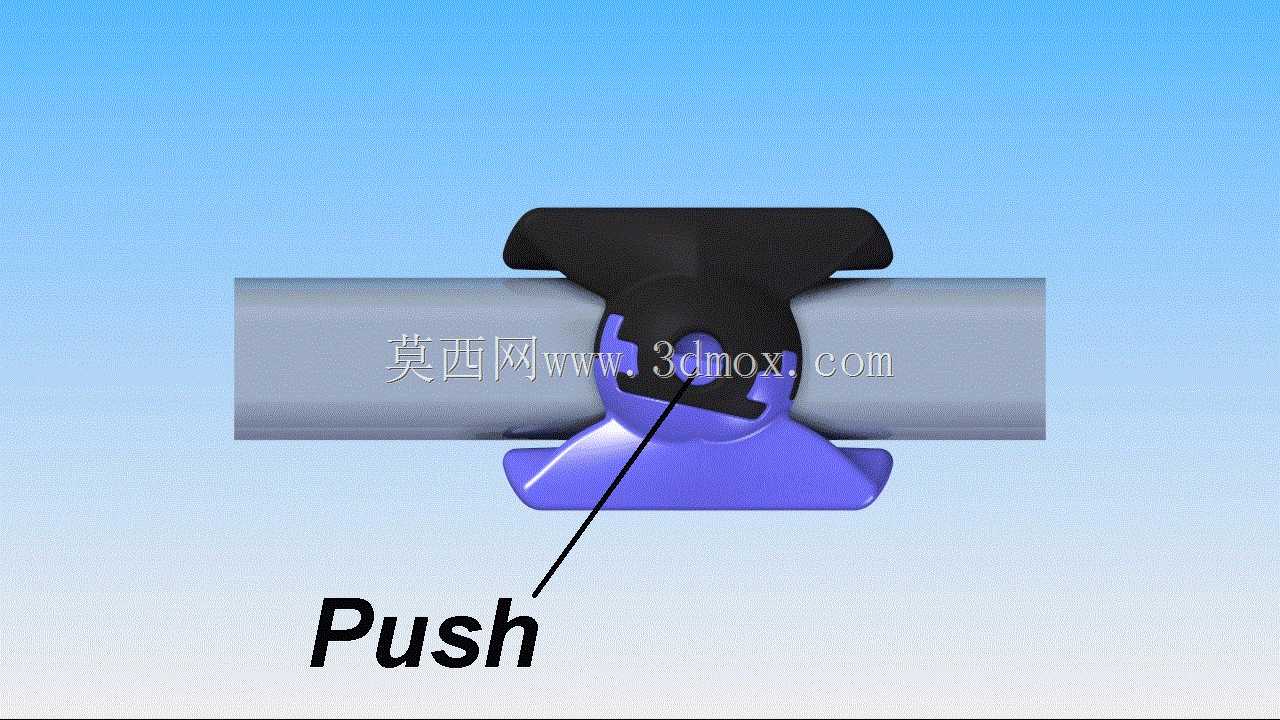

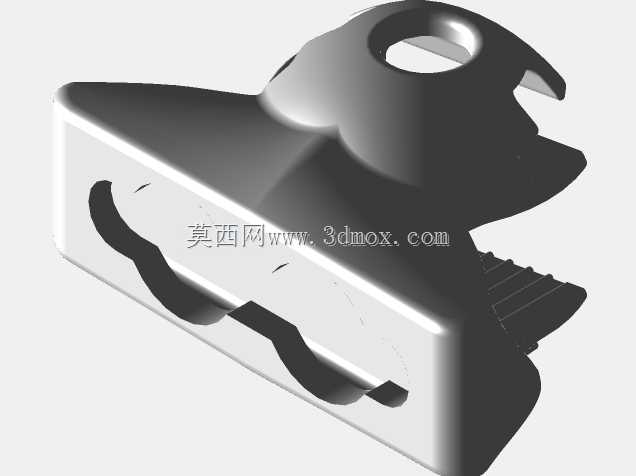

这款卡箍采用上下分体式的卡扣锁紧结构，核心设计思路是通过两侧对立布置的按压按钮实现锁止与解锁的切换，当需要锁紧管路时，将两半卡箍对齐扣合在管路对接位置，两侧锁扣会自动卡入对应卡槽完成锁止，无需额外施力拧动紧固件；解锁时只需同时按压对立面上的两个按钮，即可解除锁扣的限位，直接将卡箍拆分取下，操作过程单手即可完成。设计时特意在锁扣配合位置预留了微小的配合间隙，这个间隙既不会影响锁紧状态下的夹持稳定性，又能避免锁止和解锁过程中出现卡滞，让按钮按压的手感更顺畅，同时也能抵消管路工作时产生的微小振动，避免长期振动下锁扣出现意外松脱，保障管路连接的可靠性。

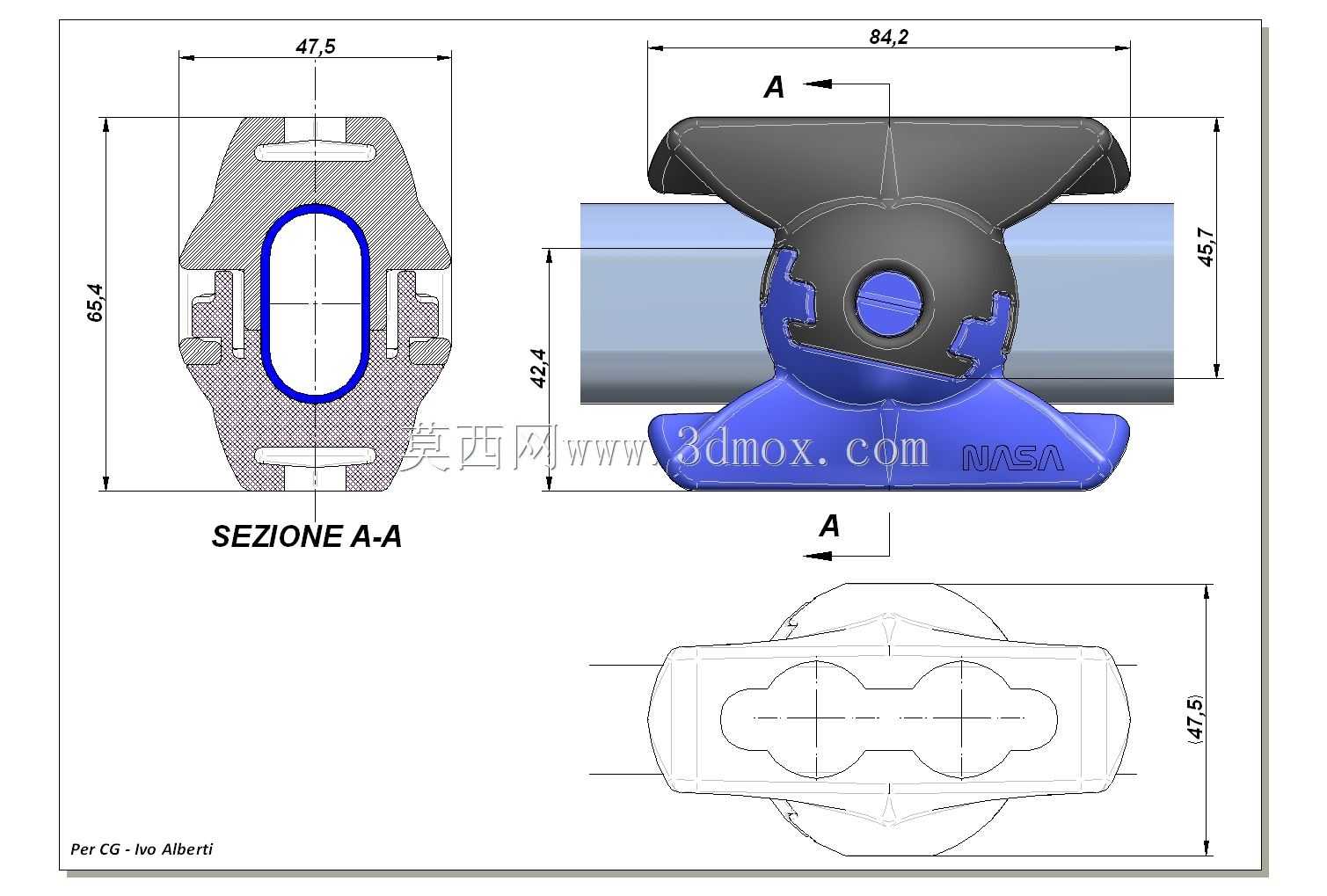

从安装边界尺寸来看，这款卡箍适配的管路外径为42.4mm，卡箍整体的轴向总长度为84.2mm，径向最大高度为45.7mm，截面方向的最大宽度为47.5mm，安装时需要在管路对接位置预留足够的径向操作空间，满足两侧按钮的按压行程需求，同时轴向预留的空间不能小于卡箍总长度，避免卡箍安装后与周边其他管路、设备结构产生干涉。卡箍内部的夹持型腔为适配圆形管路的圆弧结构，贴合管路外壁的接触面积充足，锁紧后受力均匀，不会出现局部应力集中夹伤薄壁管路的问题，上下两半卡箍的分型面经过对位设计，扣合时可自动对齐，不会出现错位偏移，保障夹持位置的同轴度，避免管路对接处出现偏斜影响流体输送效率。
