农用拖挂式多用途起重作业设备

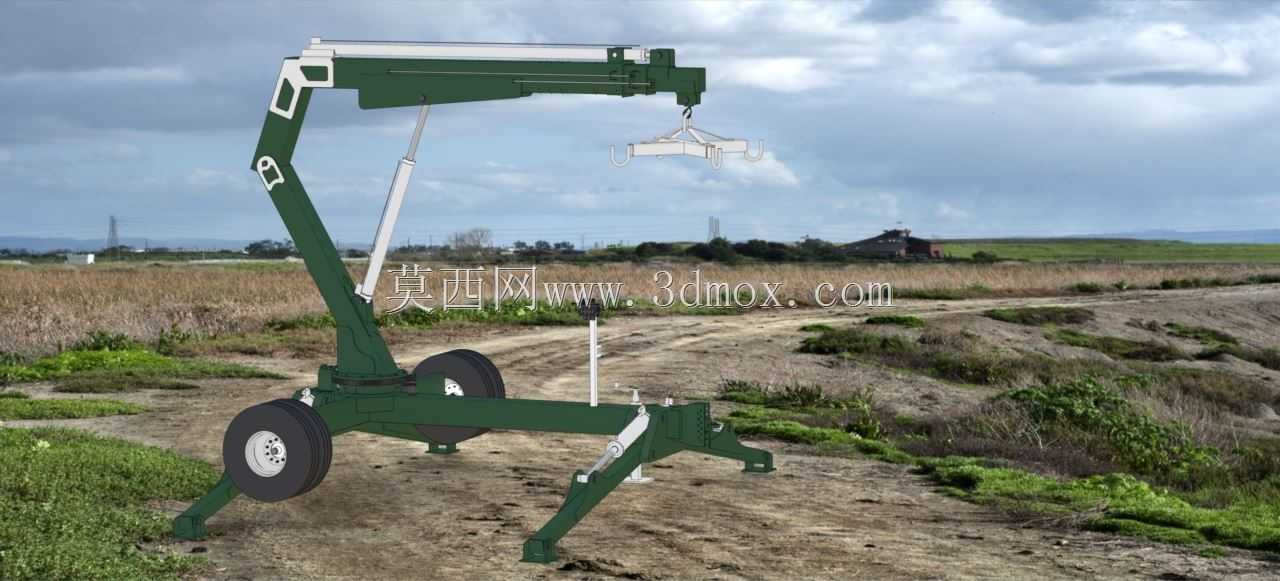

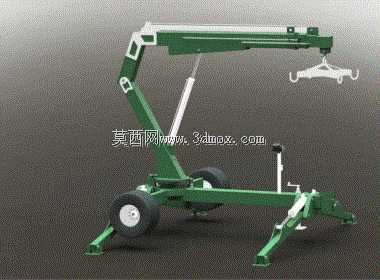

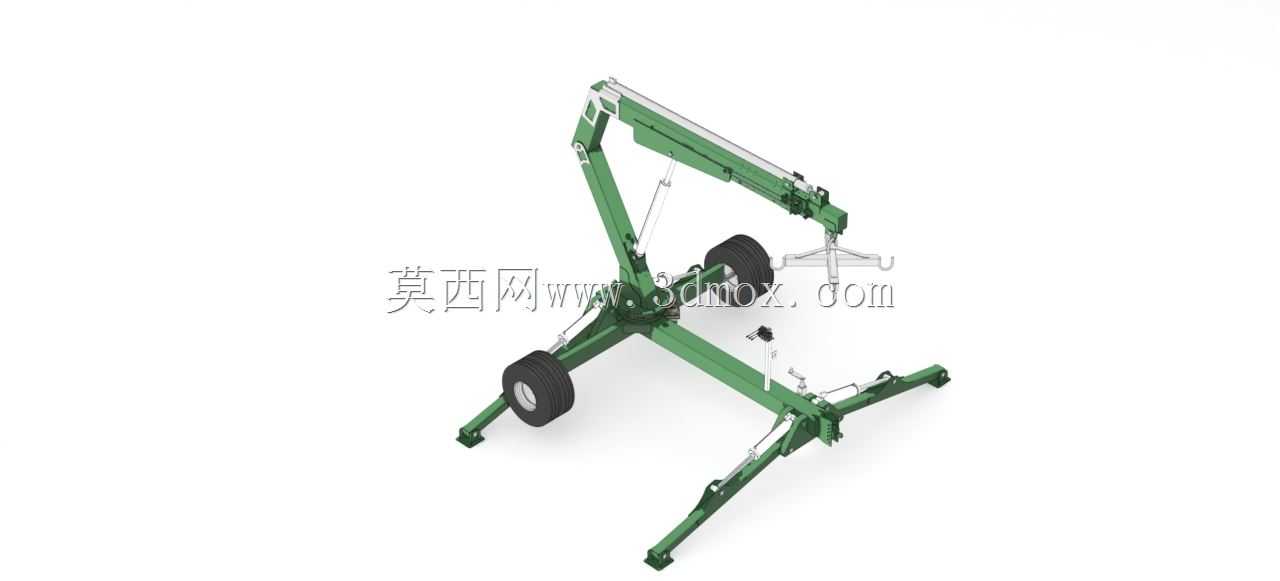

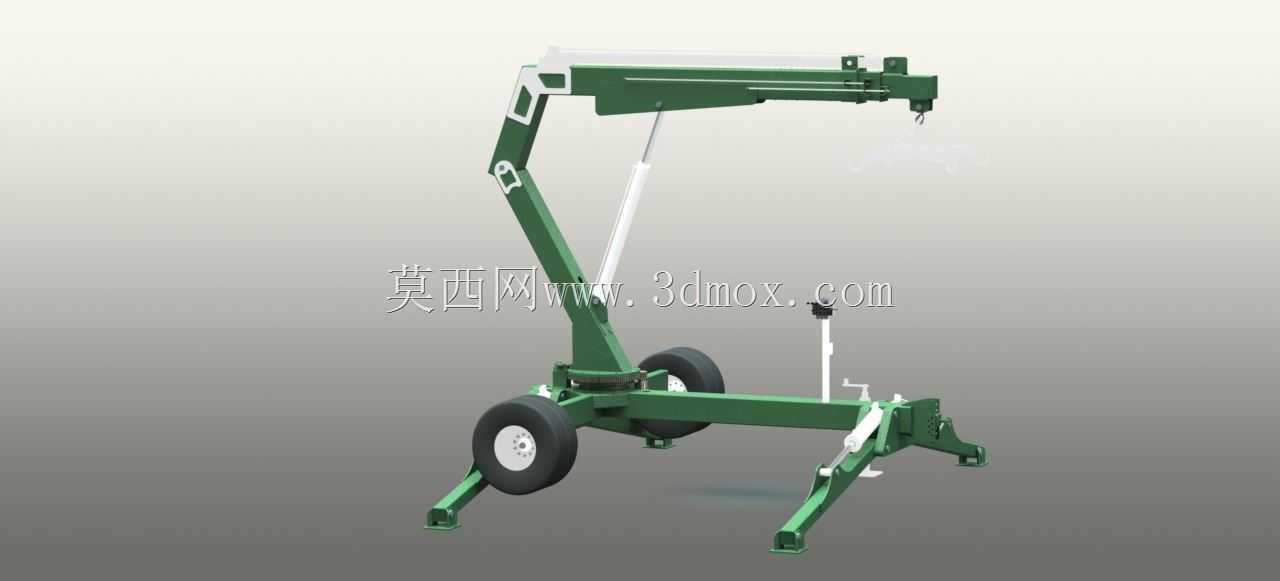

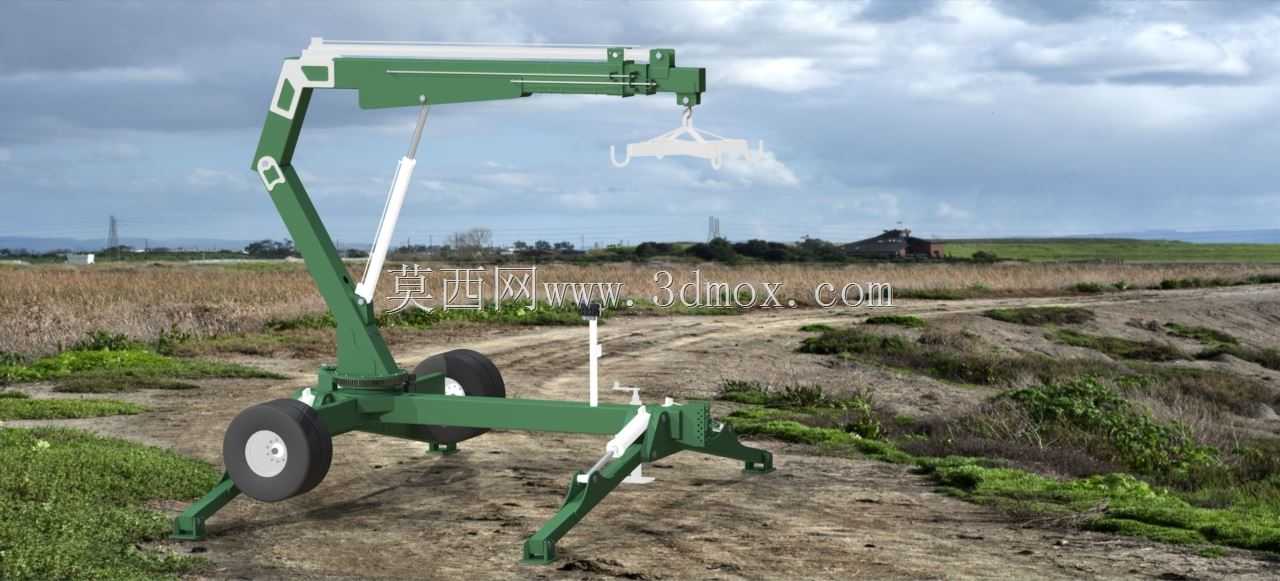

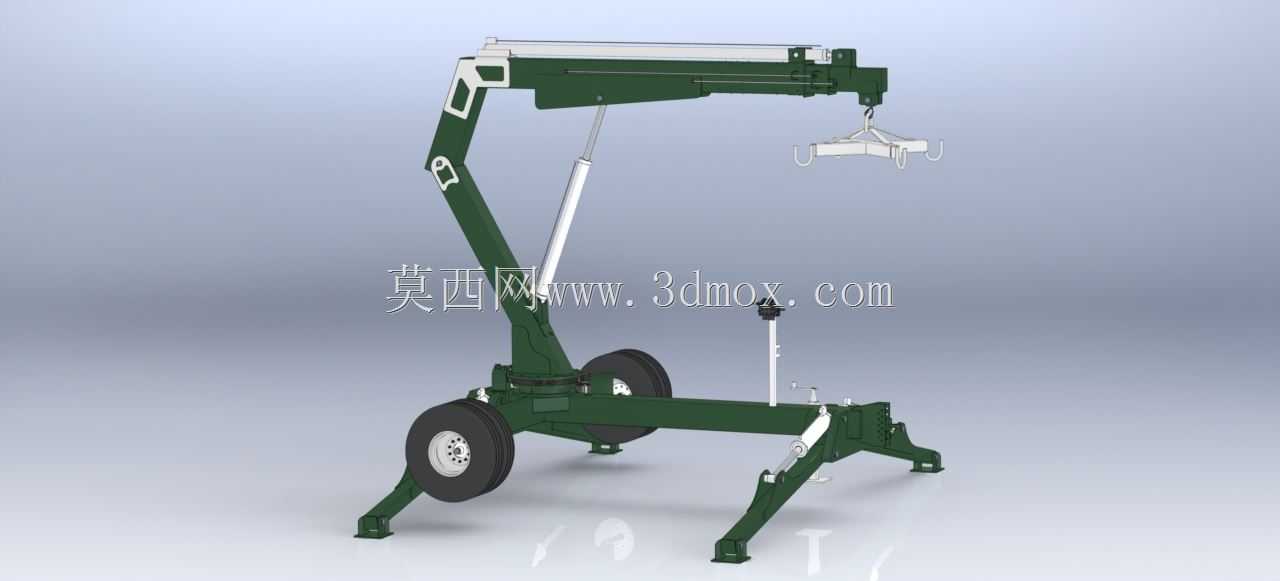

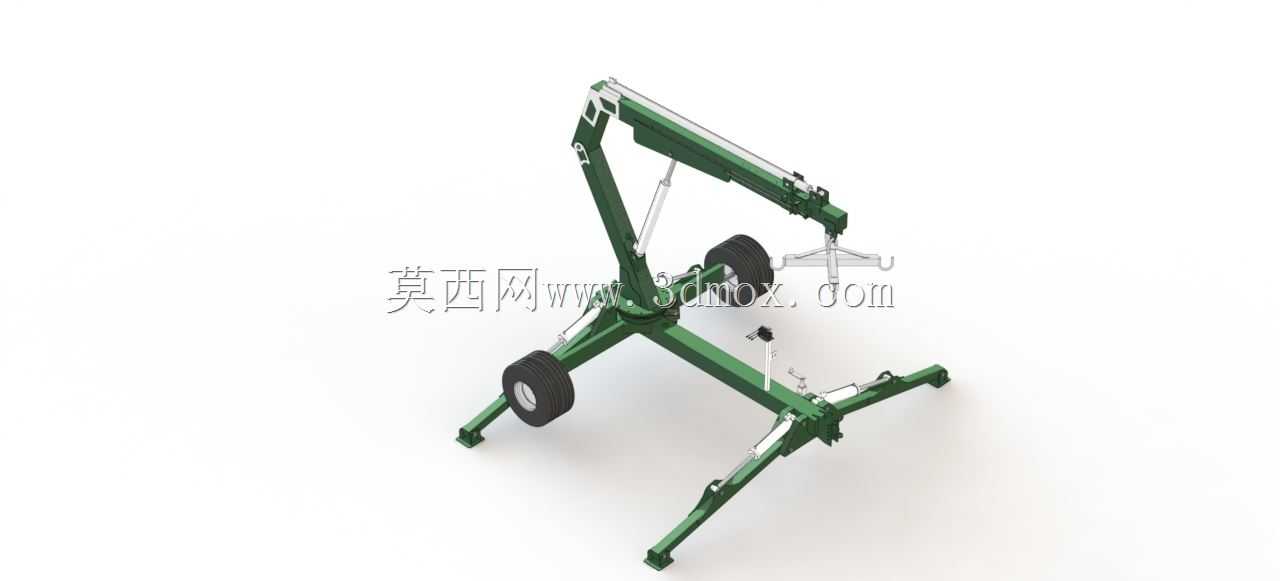

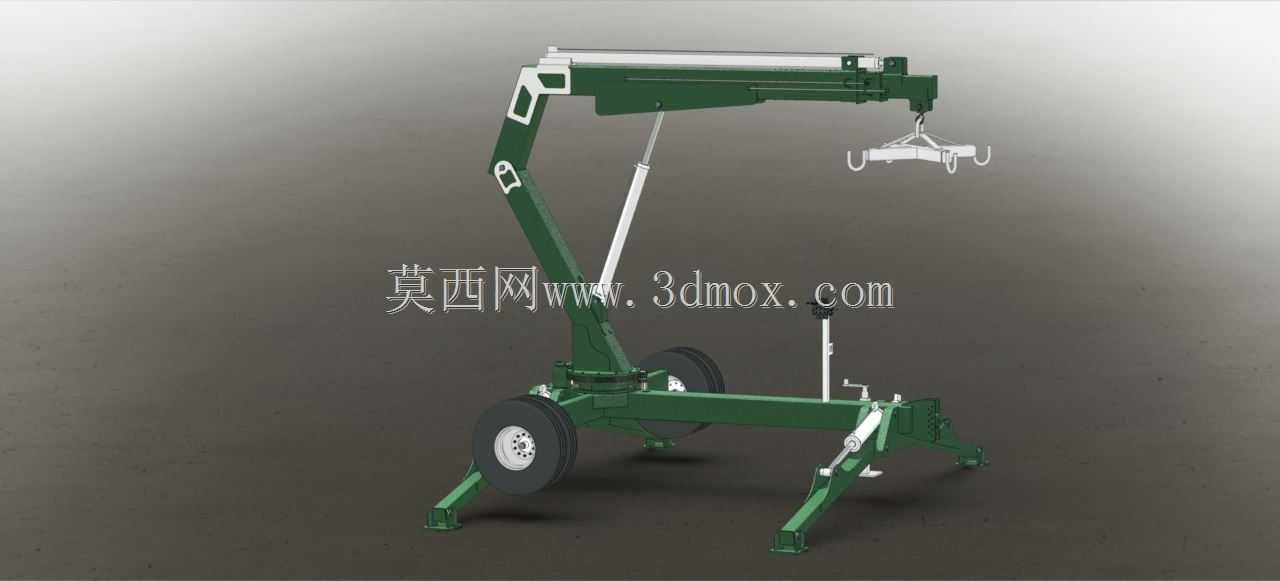

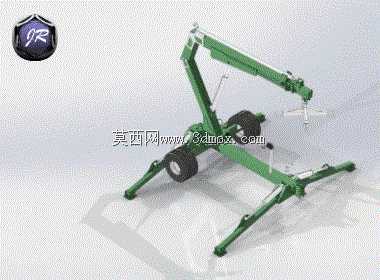

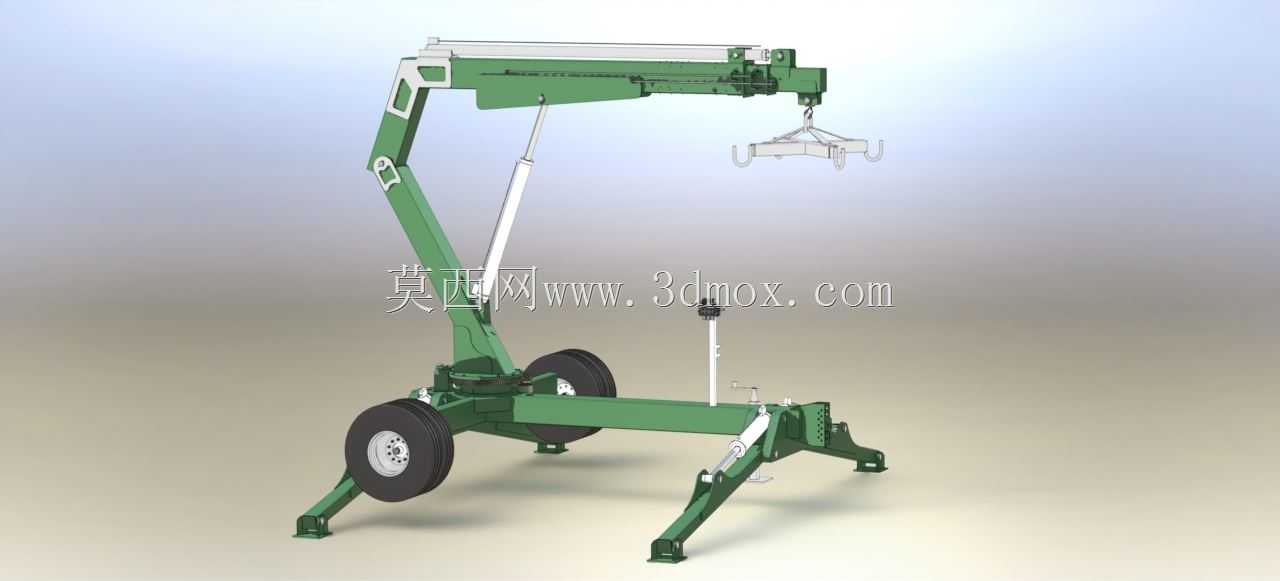

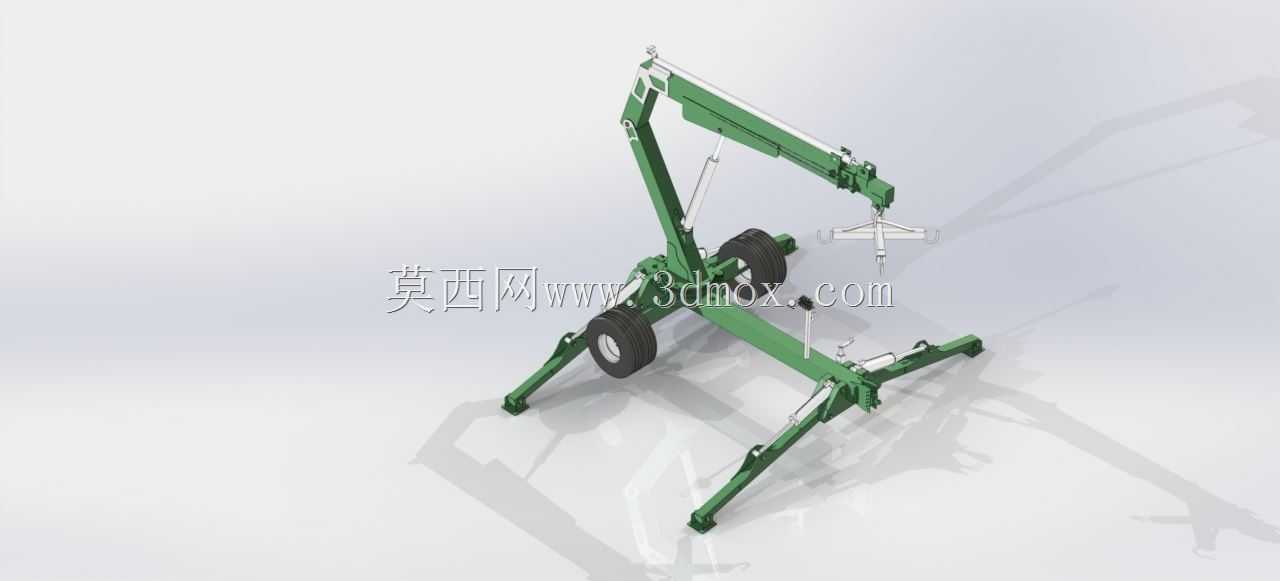

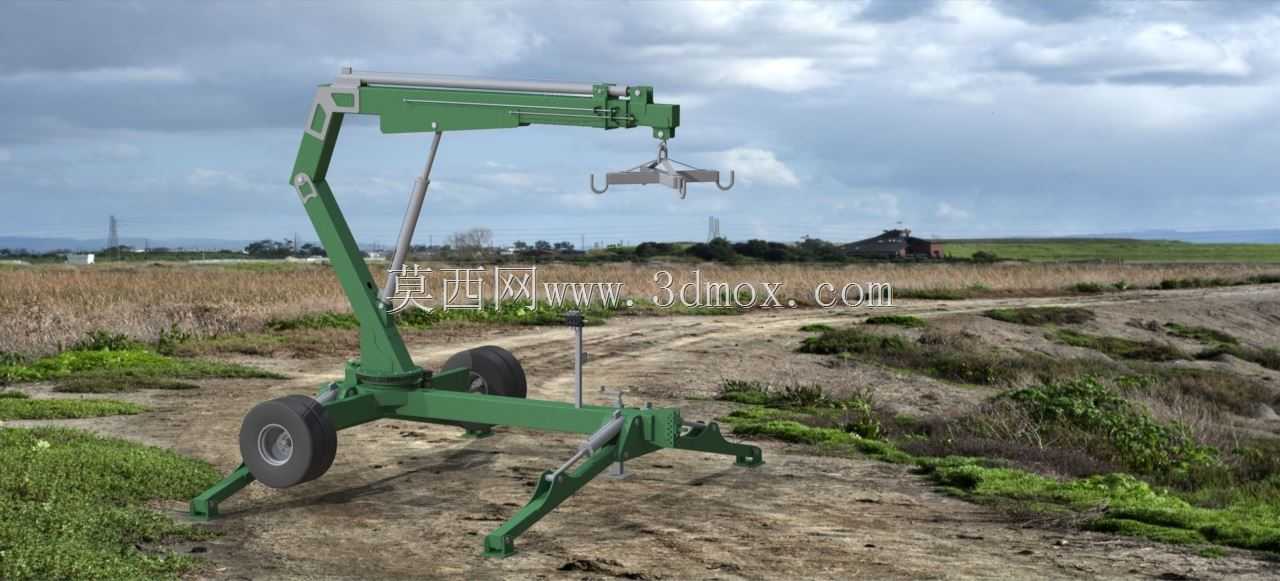

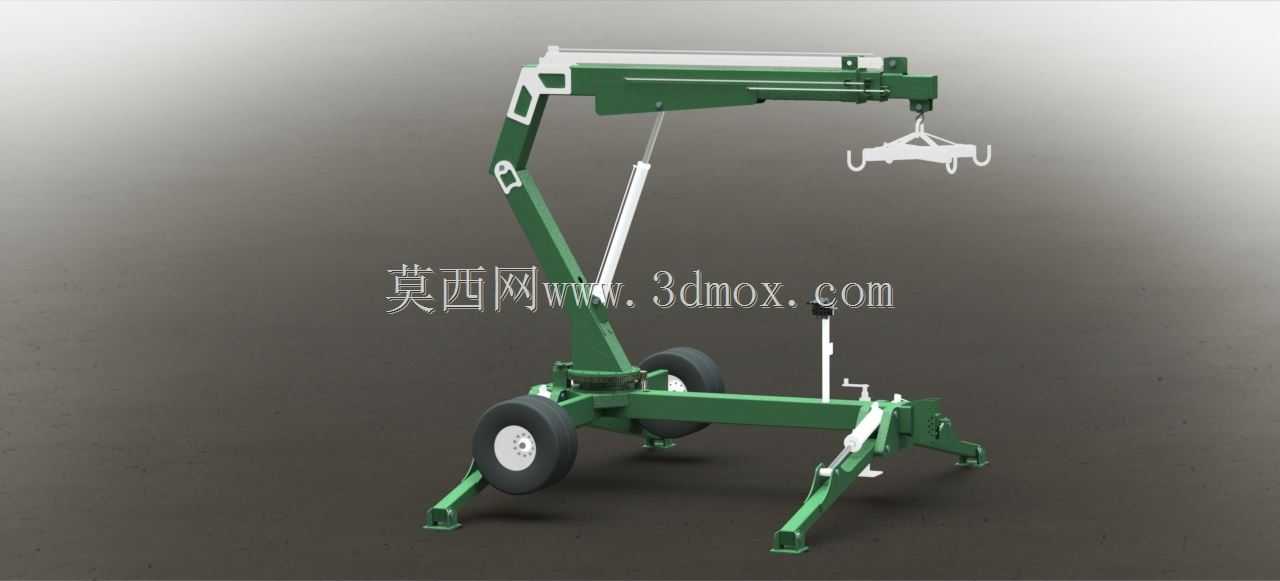

这款多用途起重设备主要面向农业生产场景设计，同时可适配零散工程吊装、户外物料转运等非硬化场地作业需求，核心依托拖拉机液压输出系统提供动力，无需额外配置独立动力单元，大幅降低了设备采购与使用成本，尤其适配家庭农场、小型农业合作社、乡村零散施工队的轻量化吊装需求，可完成农资装卸、小型农机具转运、建材短距离吊装、农产品集装转运等多种作业任务，解决了传统大型起重设备无法进入狭窄田间土路、山地作业区的痛点。设备整体采用跨式支撑布局，搭配双行走轮与三点式可收放支撑支腿，在非硬化的田间土路、坡地、松软耕地表面作业时，可通过展开支腿扩大支撑跨度，保证吊装作业时的整机稳定性，避免侧翻风险，转场时可收起支腿，通过拖拉机牵引快速完成不同作业点位的转移，无需额外运输车辆承载。在功能设计上，设备的吊臂采用变截面弯折结构，搭配液压油缸实现吊臂的俯仰变幅动作，作业端可根据需求更换吊钩、货叉、集装吊具等不同属具，适配不同类型物料的吊装需求，吊臂可实现360度全回转作业，无需反复调整设备停放位置即可覆盖周边作业范围内的所有点位，大幅提升作业效率。尺寸设计上，设备整体输送状态宽度为2500mm、长度4070mm、高度3550mm，可适配乡村常见的3米宽田间道路通行需求，不会因为尺寸过宽无法进入作业区域；作业状态下整机宽度4950mm、长度4060mm、高度3900mm，最大垂直起吊高度可达7500mm，可满足两层农用建筑建材吊装、高大果树果实采收转运、大型农资堆垛装卸的高度需求。主体结构采用F-36优质钢板经激光下料、折弯焊接成型，在保证结构强度满足最大2200Kg额定承载能力的前提下，尽可能降低整机自重，减少牵引转场时的拖拉机负载，最大伸臂作业半径可达6m，可覆盖较大范围的作业区域，减少设备频繁移位的操作。设计过程中充分考虑了农用场景的维护便捷性，所有液压管路接头均采用通用标准件，易损件可直接在县域农机配件门店采购更换，无需等待专用配件，降低设备停机维护的时间成本，整体结构无复杂电控系统，仅通过液压阀组控制所有动作，操作逻辑简单，经过简单培训的农机操作人员即可快速上手作业，适配乡村地区操作人员的技能水平。
