SainSmart带屏3D打印机智能控制终端

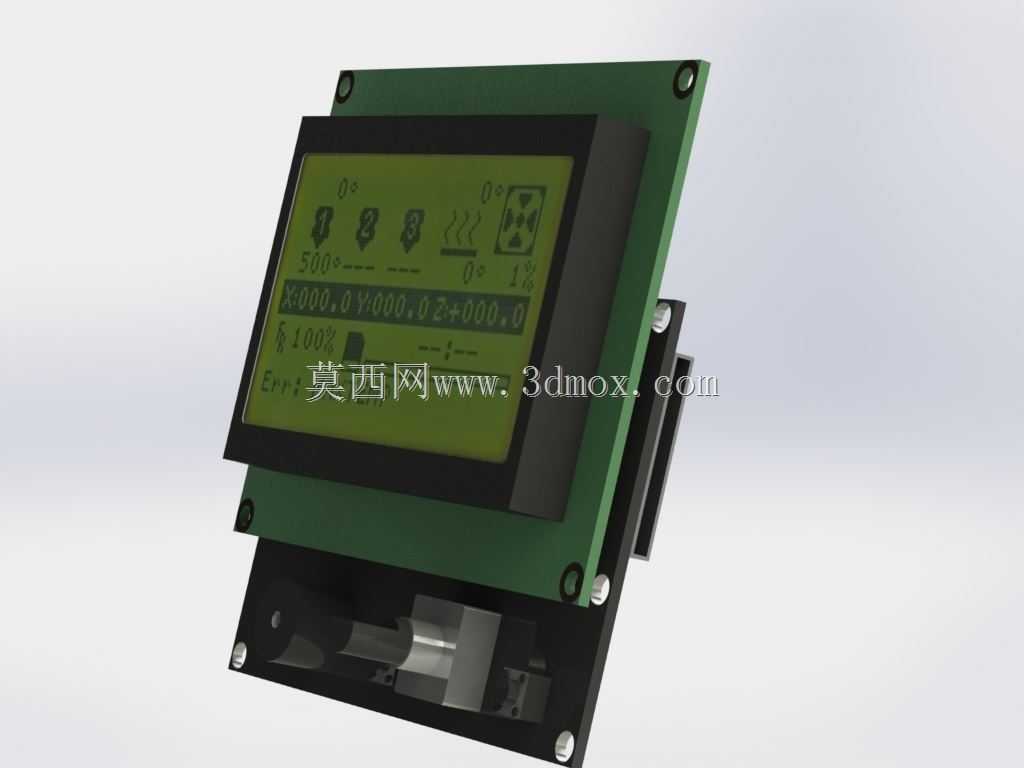

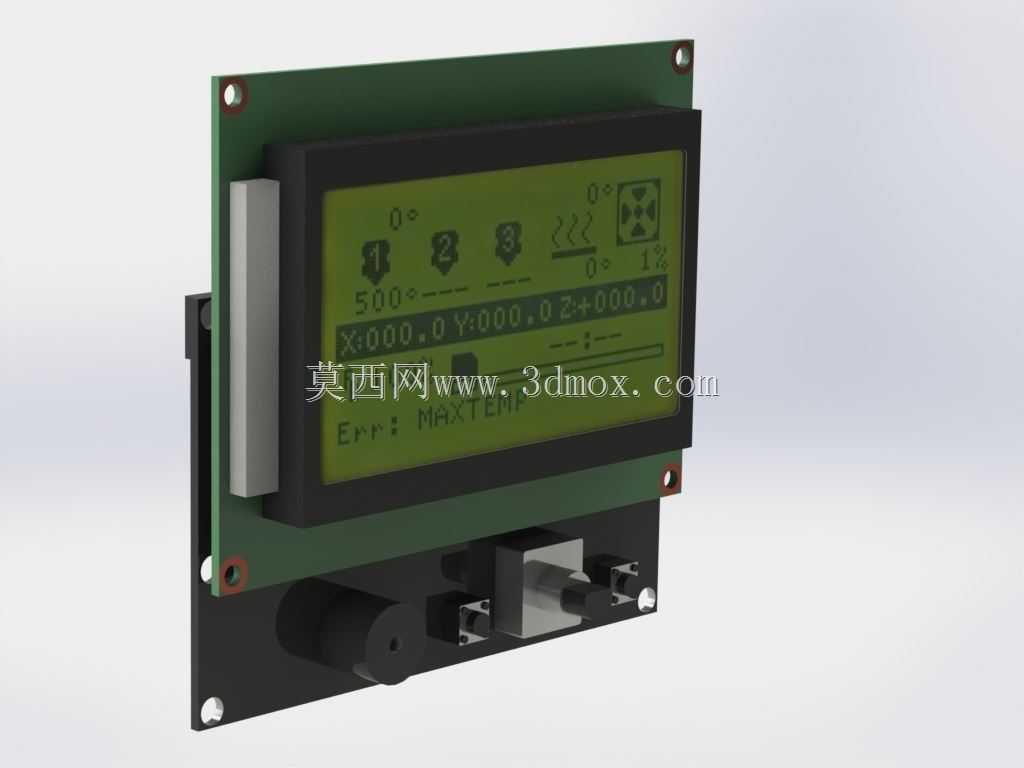

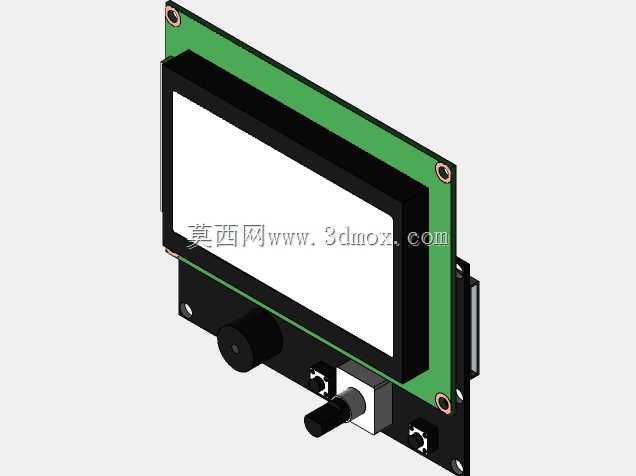

这款智能控制终端是面向桌面级FDM 3D打印设备开发的人机交互核心部件，主要应用于创客DIY 3D打印机、小型桌面商用3D打印设备的操控场景，替代传统需要连接电脑才能操作的控制模式，让3D打印机可以脱离上位机独立完成打印作业的全流程管控。在实际打印作业中，该控制器承担着设备状态实时展示、打印参数调整、运动轴手动操控、温度阈值设定、打印任务启停等核心功能，操作人员可以通过配套的操作按键，直接在屏幕上查看X/Y/Z三个运动轴的实时坐标、热端与热床的当前温度、打印进度、剩余打印时长等关键信息，当设备出现温度超限、运动受阻等异常情况时，屏幕会直接弹出错误提示，方便操作人员快速排查故障。从设计思路来看，该控制器采用分层堆叠的结构设计，上层为12864规格的黄绿屏LCD显示模块，屏幕通过黑色塑料边框固定在PCB安装板上，显示区域做了遮光处理，避免环境光线干扰导致的显示内容辨识度下降问题；下层为控制接口与外接端口模块，预留了与RAMPS控制板对接的排针接口，同时集成了旋钮编码器、功能按键、存储卡槽等外接交互部件，整体结构紧凑，尽可能压缩了设备的占用空间。在安装边界设计上，控制板四角预留了标准的M3安装孔位，可以直接固定在3D打印机的框架型材或者设备外壳的预设安装位上，安装孔位的间距适配主流桌面3D打印机的操控面板安装尺寸，不需要额外做打孔改造就能完成替换安装；侧边预留的SD卡槽、旋钮安装位与屏幕显示区域齐平，安装后不会出现部件突出、干涉设备运动部件的问题，屏幕的倾斜角度经过优化，操作人员站在设备前方操作时可以获得最佳的观看视角，不需要弯腰或者侧身就能清晰读取屏幕上的所有参数信息。控制器的侧边预留了扩展接口，可以外接急停开关、状态指示灯等附加部件，满足不同改装场景下的功能扩展需求，整体结构兼顾了安装便捷性、操作易用性与功能扩展性，适配绝大多数采用开源控制方案的桌面级3D打印设备。
