小型多旋翼航拍设备挂载减震支架

在低空航拍、无人机巡检这类作业场景里，机载摄像设备的固定结构一直是影响成像质量的核心部件之一，不少小型旋翼飞行器在搭载摄像设备时，常出现机架振动传导到镜头、飞行姿态调整时设备晃动偏移的问题，直接影响画面清晰度与拍摄稳定性。这款挂载支架的设计，正是针对小型多旋翼飞行器的摄像设备搭载需求做的适配优化，从结构布局到安装边界都贴合小型航拍飞行器的实际使用工况。

从实际用途来看，这款支架主要承担摄像设备与飞行器机架之间的连接承载作用，同时通过结构设计过滤飞行过程中产生的高频振动，避免旋翼转动带来的抖动直接传递到摄像设备上，保证拍摄画面的稳定性。不同于大型专业航拍云台的复杂多轴结构，这款支架采用轻量化的钣金弯折结构，整体重量控制在极低水平，适配搭载9g微型伺服的小型平移调节机构，不会给小型飞行器带来过多的负载压力，适合四旋翼、小型无人直升机这类起飞重量有限的低空作业平台使用。

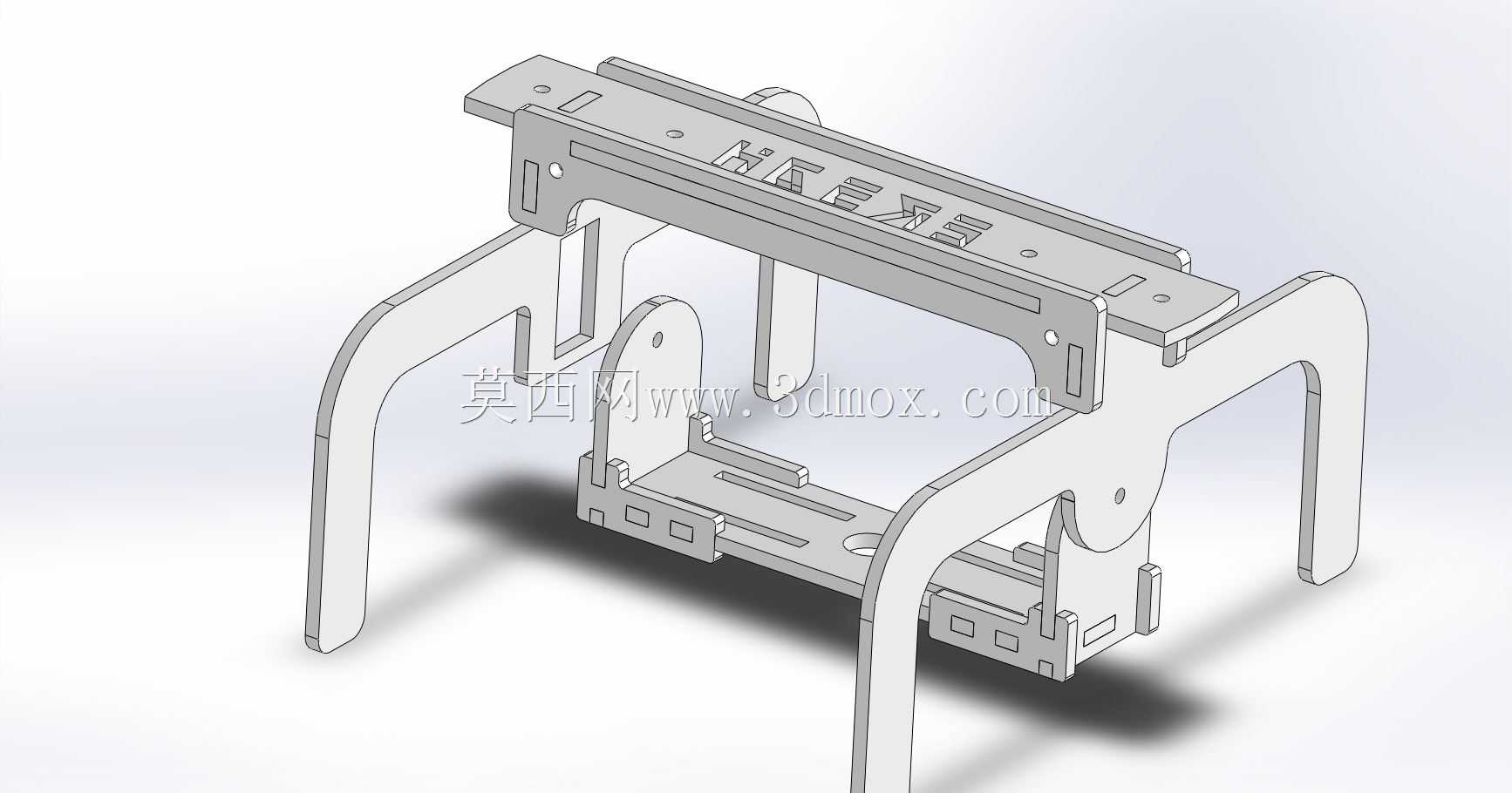

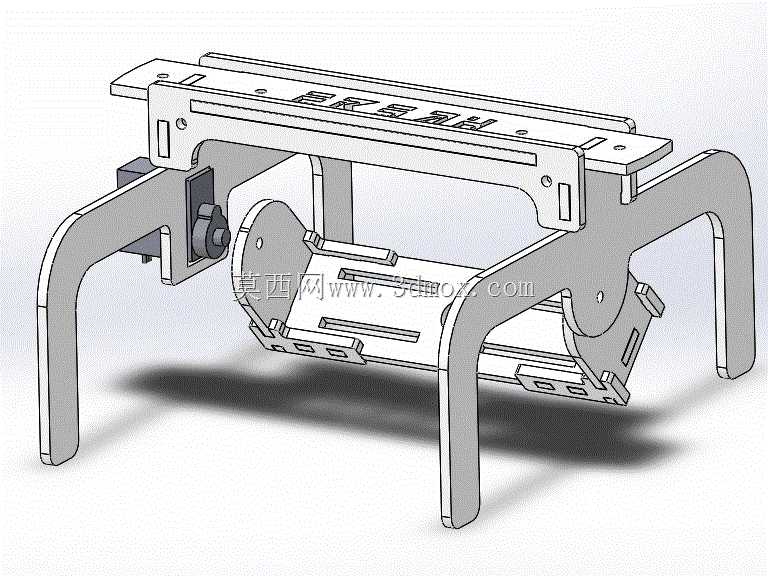

功能特性上，支架上方的长条形安装板预留了多组等距安装孔位，可适配不同孔距的飞行器机架底部安装位，安装时不需要对原有飞行器机架做打孔改装，通过标准紧固件即可完成固定，适配性较强。支架两侧的支撑腿采用弧形弯折设计，在保证结构强度的同时，预留出了摄像设备的俯仰活动空间，不会对镜头的拍摄视角造成遮挡，下方的设备安装位设置了多组卡槽与固定孔，可兼容不同尺寸的小型运动相机、微型航拍模组的安装固定，设备拆装便捷，不需要额外定制转接配件。支架侧边预留的伺服安装位，可直接固定9g规格的微型伺服，通过连杆结构带动下方摄像安装座做水平方向的平移调整，实现拍摄视角的水平转向，满足航拍过程中的视角调整需求，不需要额外加装复杂的转向调节结构。

设计思路上，这款支架全程围绕轻量化与结构刚性的平衡做考量，整体采用薄壁钣金件弯折成型，没有多余的冗余结构，在受力集中的支撑弯折处做了加强翻边处理，避免飞行过程中受气流冲击、机动动作影响出现结构形变。支架的整体布局采用对称式设计，安装后设备重心与飞行器机架重心保持在同一垂直线上，不会因为挂载设备导致飞行器出现重心偏移，影响飞行姿态的稳定性。在振动过滤的设计上，支架的支撑腿采用了一定弧度的弹性结构设计，可吸收旋翼转动产生的部分高频振动，配合安装时可加装的减震胶垫，能进一步降低振动对摄像设备的影响，相比硬连接的固定支架，成像稳定性有明显提升。

从安装边界与尺寸适配来看，支架上方安装板的长度适配多数小型多旋翼飞行器的底部机架间距，宽度控制在窄幅范围内，不会超出飞行器机架的横向尺寸，避免飞行过程中支架剐蹭到障碍物。下方设备安装位的内部空间可容纳宽度在40mm以内的小型摄像设备，支撑腿的高度预留了足够的镜头活动空间，即使摄像设备搭载了广角镜头，也不会在俯仰调整时出现镜头碰到支架结构的问题。伺服安装位的孔位完全匹配标准9g微型伺服的安装尺寸，不需要额外做打孔调整，装配时可直接将伺服卡入安装位完成固定，连杆连接位的公差控制在合理范围，转动过程中不会出现卡滞、虚位过大的问题，保证视角调节的精度。

在实际作业场景中，这类支架多用于消费级航拍无人机、小型巡检无人机的设备改装，比如电力线路巡检、农林植保航拍、低空航拍摄影这类场景，不需要搭载重型专业云台的情况下，这款支架既能满足摄像设备的固定需求，又能控制整体挂载重量，延长飞行器的续航时间。相比一体化的注塑支架，这款钣金结构的支架抗冲击能力更强，在出现轻微坠机、剐蹭的情况时，不容易出现碎裂问题，轻微形变后也可手动校正恢复，维护成本更低，适合日常高频次的航拍作业使用。
