心形无限镜像发光装饰镜结构设计

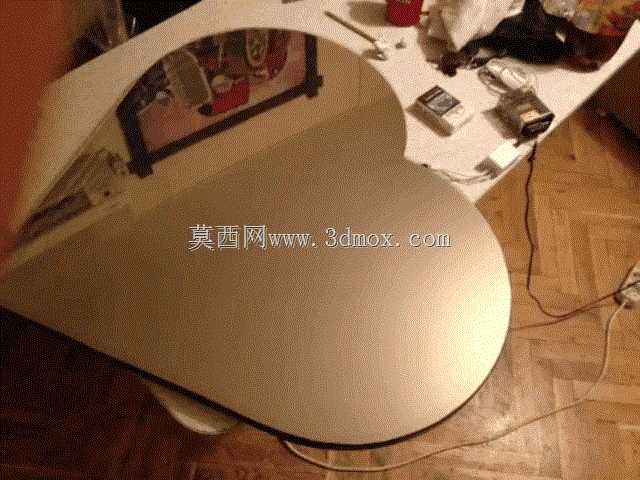

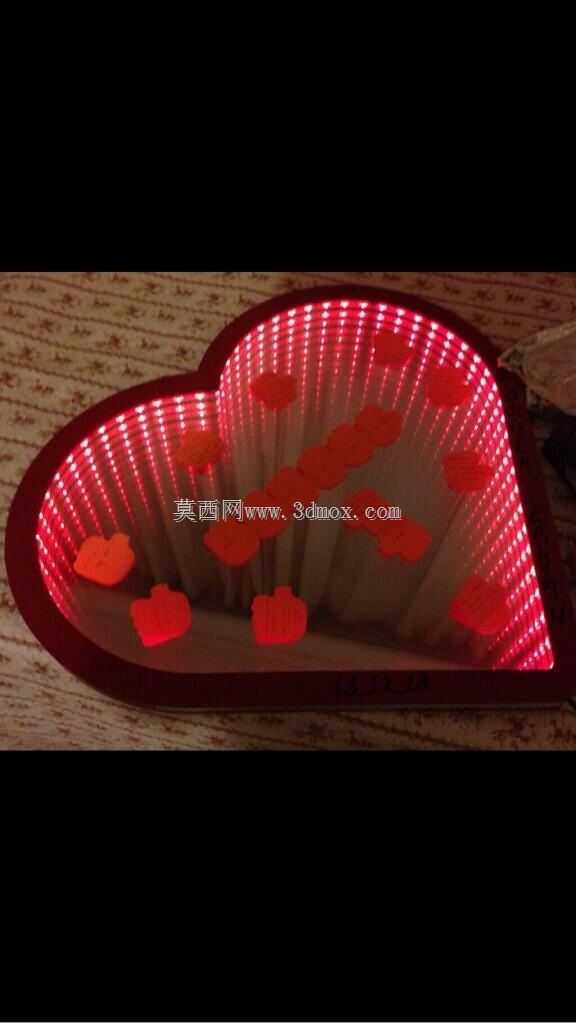

　　这款心形发光装饰镜的结构设计，核心围绕无限镜像视觉效果的实现展开，首先要明确其核心应用场景集中在桌面装饰、节日礼品、小众家居软装领域，区别于普通平面梳妆镜，它的核心用途是通过光学结构营造纵深感的光影效果，而非单纯的仪容整理功能。从结构分层来看，整体采用双层平行镜面的基础架构，底层为高反射率的常规镜面基材，作为光线反射的基底，上层采用半透半反的反光玻璃，也就是常说的单向透视玻璃，两层板材之间预留均匀的环形安装槽位，用来内嵌LED灯带，这部分的间隙尺寸控制是设计的核心要点，间隙过大会导致灯带光点裸露，视觉上出现明显的灯珠颗粒感，间隙过小则会压缩光线的反射路径，无法形成层层递进的无限延伸视觉效果，

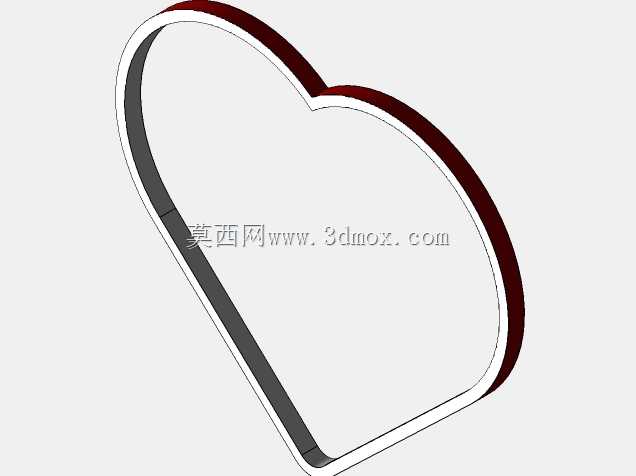

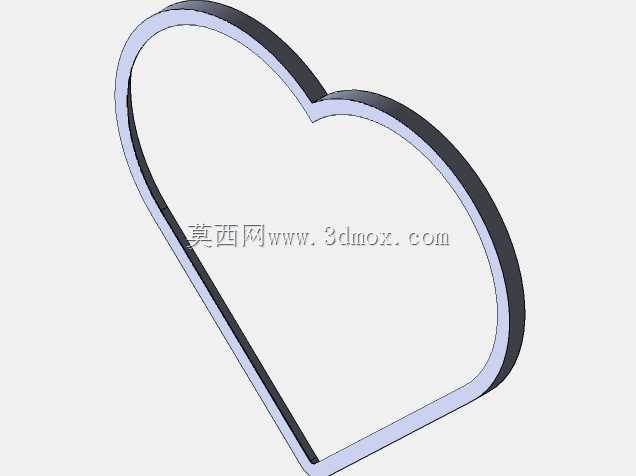

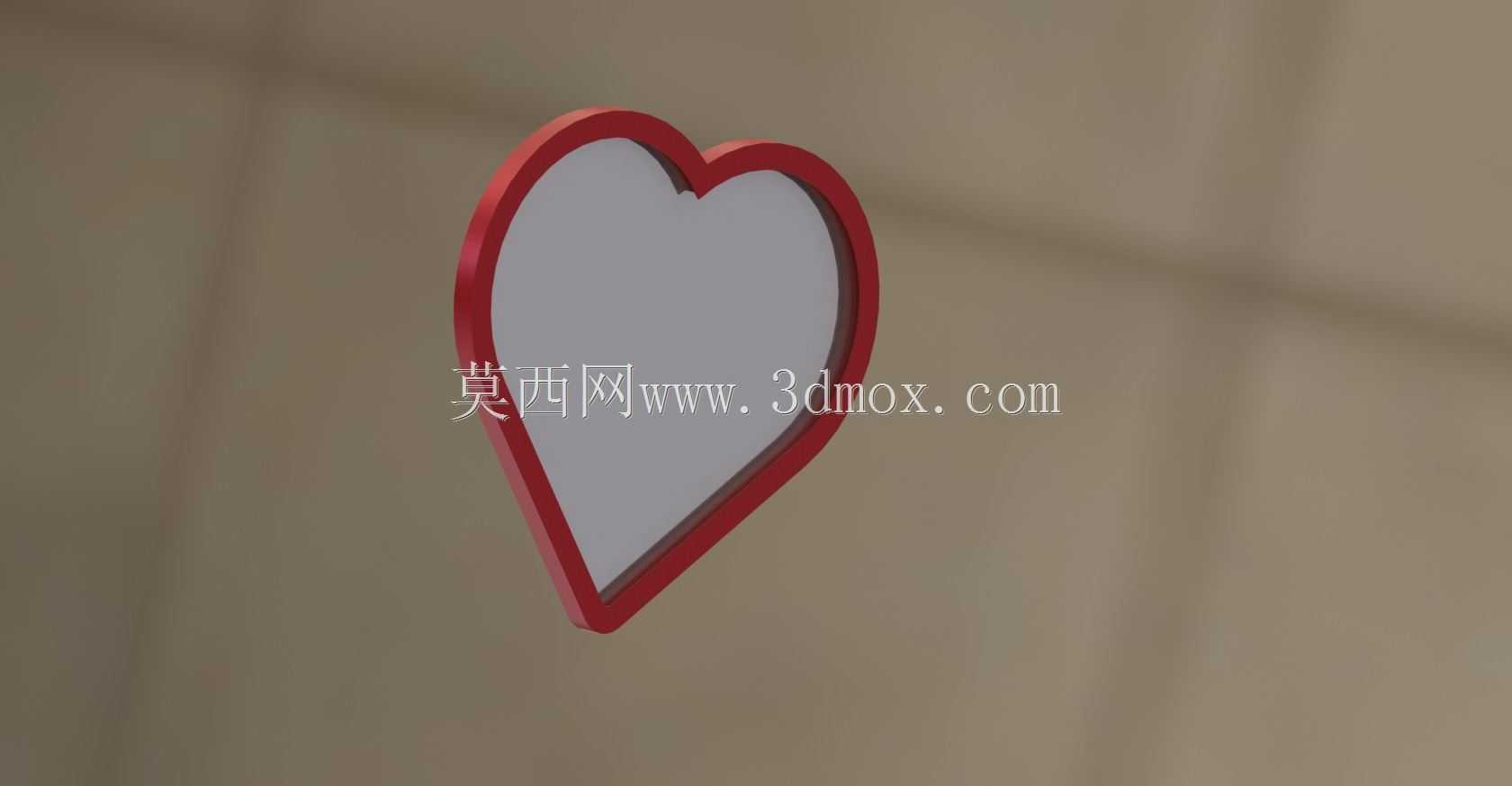

　　实际建模过程中需要根据灯带的灯珠密度调整间隙值，常规5050灯珠的软灯带，间隙控制在18-25mm区间时，成像的层次感和光线柔和度能达到较好的平衡。外形层面采用对称心形轮廓，边缘做圆弧过渡处理，避免直角结构带来的应力集中问题，同时圆弧边缘也能让灯带的光线在边缘位置形成更顺滑的漫反射，不会出现边角处的光线暗区。安装边界方面，整体为桌面放置式结构，底部设计有隐藏式支撑脚，支撑脚的倾斜角度经过配重计算，确保整体重心落在支撑面的中心区域，放置在平整桌面时不会出现前倾或者侧翻的问题，支撑脚与镜面主体采用可拆卸的卡扣式连接，方便包装运输时拆分收纳，减少整体包装体积。设计过程中需要重点考虑光线的反射路径约束，两层镜面的平行度公差需要控制在0.

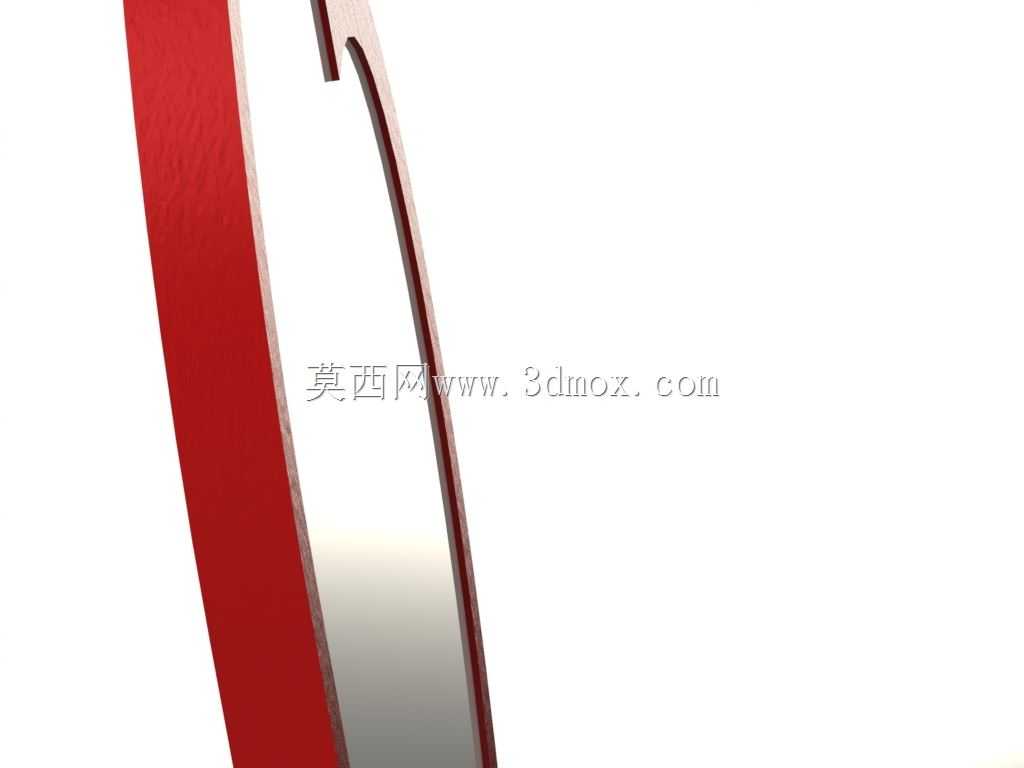

　　5mm以内，若两层板材出现倾斜，会导致反射的影像逐层偏移，无法形成规整的无限隧道视觉效果，因此在边框的结构设计上，四周设置均匀分布的定位卡槽，卡槽的深度公差控制在±0.1mm，确保两层玻璃安装后能够保持严格平行。灯带的供电线路采用隐藏式走线设计，从边框的内侧凹槽引出，连接到底部支撑脚位置的供电接口，外部看不到明线，保证整体外观的整洁性。边框部分采用窄边设计，边框宽度控制在15mm以内，尽可能扩大镜面的有效显示区域，同时边框的内侧做哑光黑处理，避免边框自身的反光干扰镜像成像效果，减少杂光进入反射路径。从实际使用的功能特性来看，这款产品的光线亮度可以通过配套的低压驱动模块调节，适配不同场景的光线需求，

　　作为桌面摆件时低亮度模式可以营造氛围感，作为礼品展示时可以调高亮度突出无限镜像的视觉效果。结构选材上，镜面基材采用普通浮法玻璃镀银层，保证底层的全反射效果，上层半透半反玻璃的透射率控制在30%左右，反射率控制在70%，这个参数下既能保证光线在两层之间多次反射形成多层影像，又能让最外层的影像清晰可见，不会出现整体过暗的问题。建模过程中需要对灯带的发光角度做模拟验证，常规LED灯带的发光角度为120度，安装在两层玻璃之间的环形槽内时，需要确保光线不会直接从上层玻璃的边缘溢出，因此槽位的内侧设置有挡光边，挡光边的高度刚好遮挡灯珠的直射光线，只让经过多次反射的光线透出，避免出现刺眼的直射光点。整体的外轮廓尺寸控制在400mm左右的最大宽度，适合放置在书桌、梳妆台等常规桌面场景，不会占用过多的桌面空间，整体厚度控制在40mm以内，保证外观的轻薄感，不会显得笨重。在结构的装配逻辑上，采用分层叠装的方式，首先将底层镜面嵌入边框底部的卡槽，随后安装带灯带的中间隔层，隔层上预先留好灯带的走线槽，灯带粘贴固定在隔层的环形槽内，之后再安装上层的半透半反玻璃，最后通过边框顶部的压条固定，压条采用过盈配合的方式卡入边框，不需要额外的螺丝固定，既提升了装配效率，也保证了外观的整体性。
