三自由度并联实验机械手结构设计

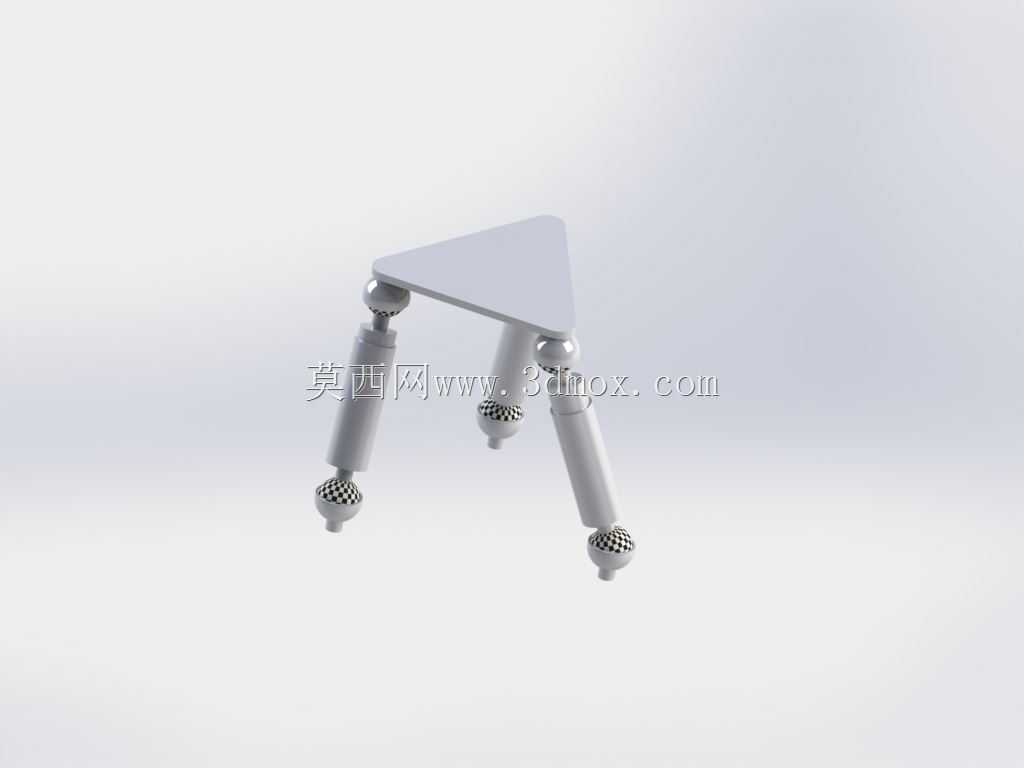

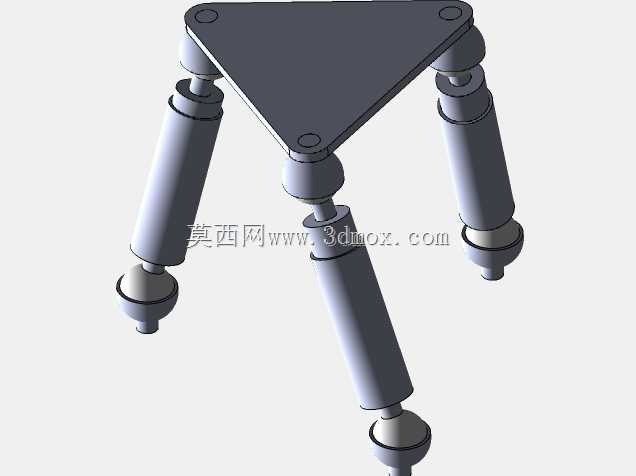

这款三自由度并联构型的实验机械手，主要面向高校机械原理教学、机构运动学验证以及小型精密工位的柔性定位场景，区别于串联机械手的悬臂式结构，其采用三角定平台搭配三组可伸缩支链的布局，能在有限安装空间内实现更高的结构刚度与定位重复精度。从设计逻辑来看，上平台采用等边三角形构型作为末端执行件的安装基准，三组支链沿平台周向120度均布，每个支链集成了球铰连接端、直线伸缩段与底部自适应支撑脚，球铰结构可补偿支链在空间摆动时的角度偏差，避免运动过程中出现卡滞或附加内应力，直线伸缩段通过内置的滑动副实现长度调节，配合三个支链的差动伸缩量，即可驱动上平台完成沿Z轴的升降、绕X轴与Y轴的俯仰偏转三个自由度的运动，完全覆盖平面姿态调整类实验的运动需求。在安装边界方面，该机械手整体占地范围由底部三个支撑脚的外接圆决定，支链完全收缩时整体高度较低，可直接放置在实验台桌面使用，无需额外打膨胀螺栓固定，底部支撑脚带有的防滑纹理结构，能在光滑实验台面上提供足够摩擦力，避免快速调整姿态时出现整体滑移。实际应用中，这类构型的机械手常被用来验证并联机构的运动学正逆解算法，也可加装小型吸盘或夹具，作为轻载工位的姿态调整单元使用，比如电子元件的角度对位、小型工件的检测姿态切换，其结构件多采用轻质铝合金加工，运动惯量低，响应速度快，支链的伸缩行程经过匹配计算，不存在运动死点，在额定工作行程内，上平台的偏转角度可覆盖常规实验所需的±15度范围，升降行程可满足不同高度的实验件装夹需求。设计过程中特意将支链与上下平台的连接部位做了模块化处理，球铰副可单独拆卸更换，方便实验过程中更换不同刚度的铰接件来测试机构动态特性，伸缩段的导向结构采用间隙配合设计，既保证运动顺滑，又能将径向窜动控制在实验允许的误差范围内，不会因为间隙过大影响末端定位精度。
