铝型材框架FDM熔融沉积3D打印设备

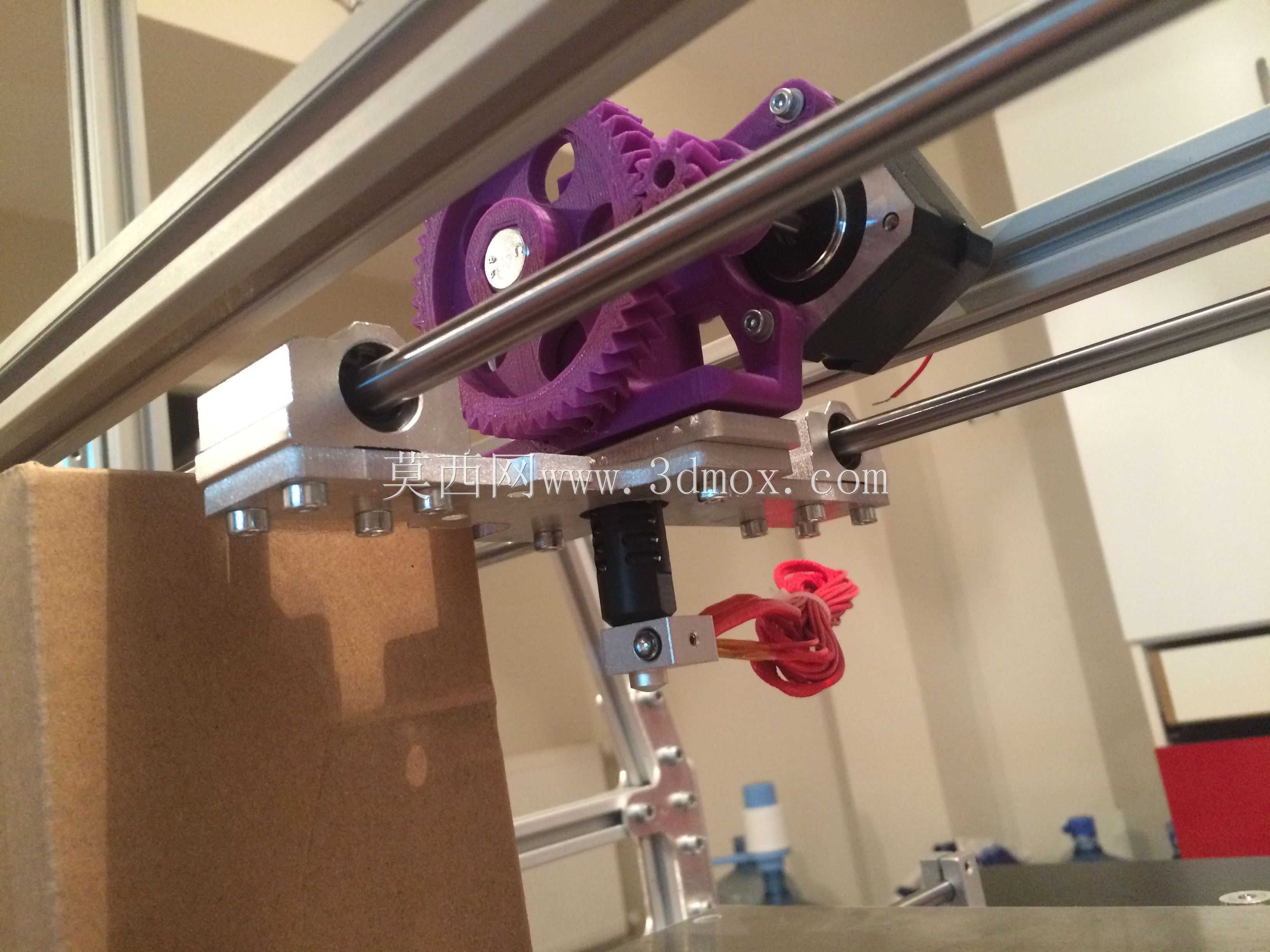

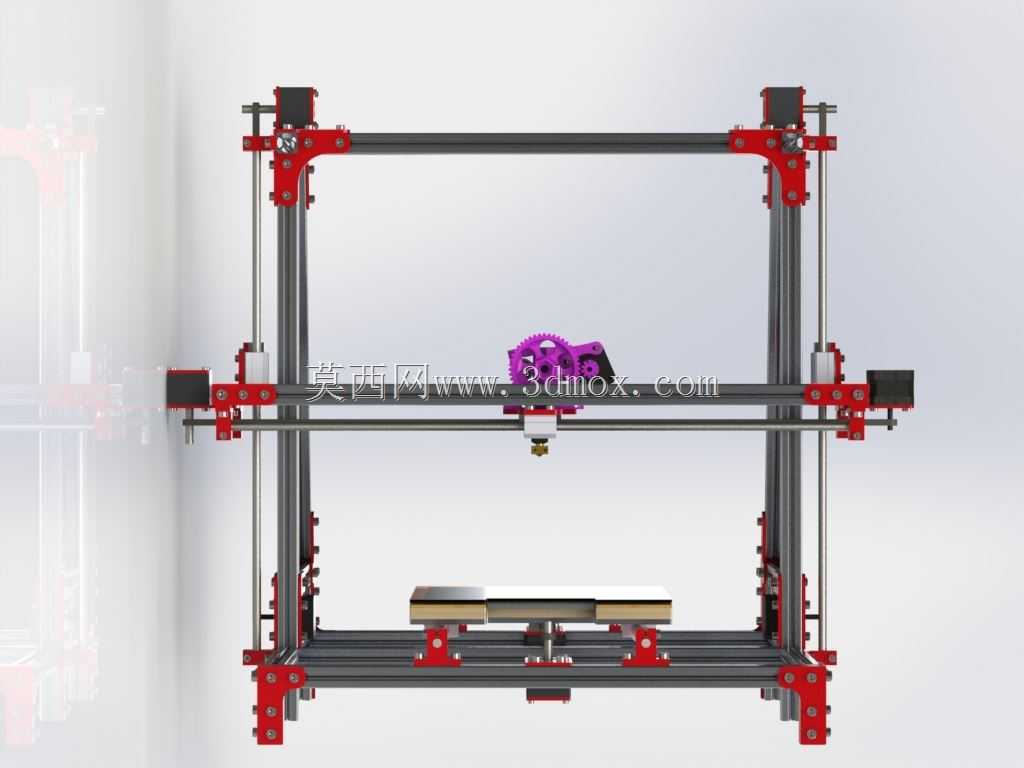

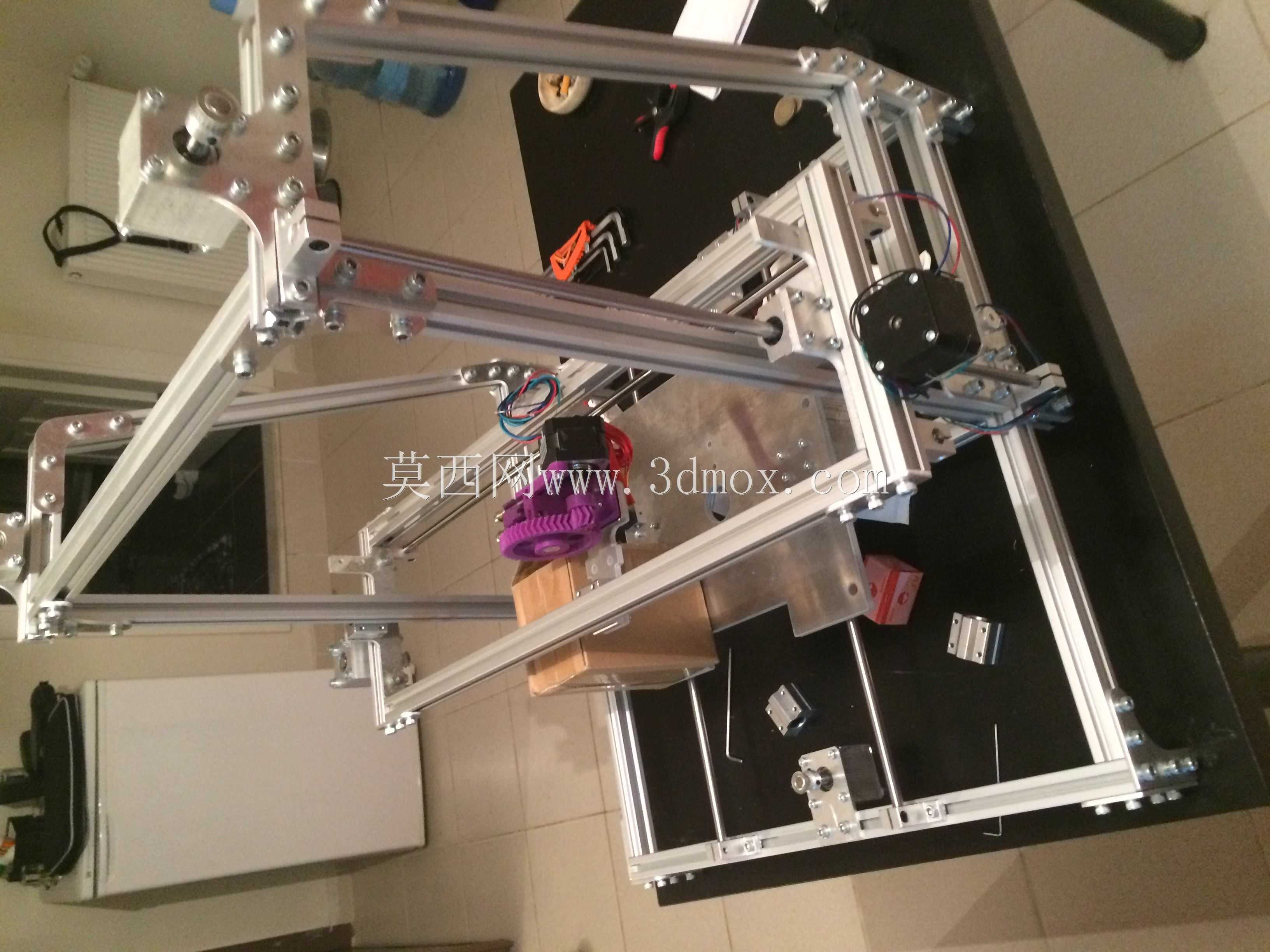

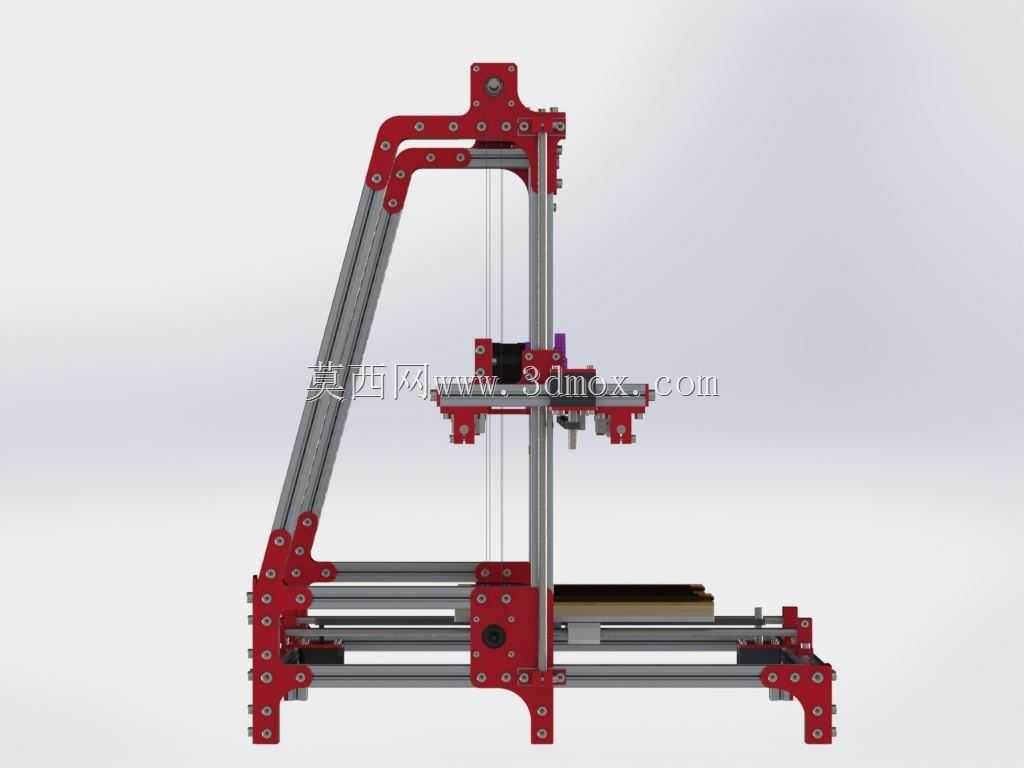

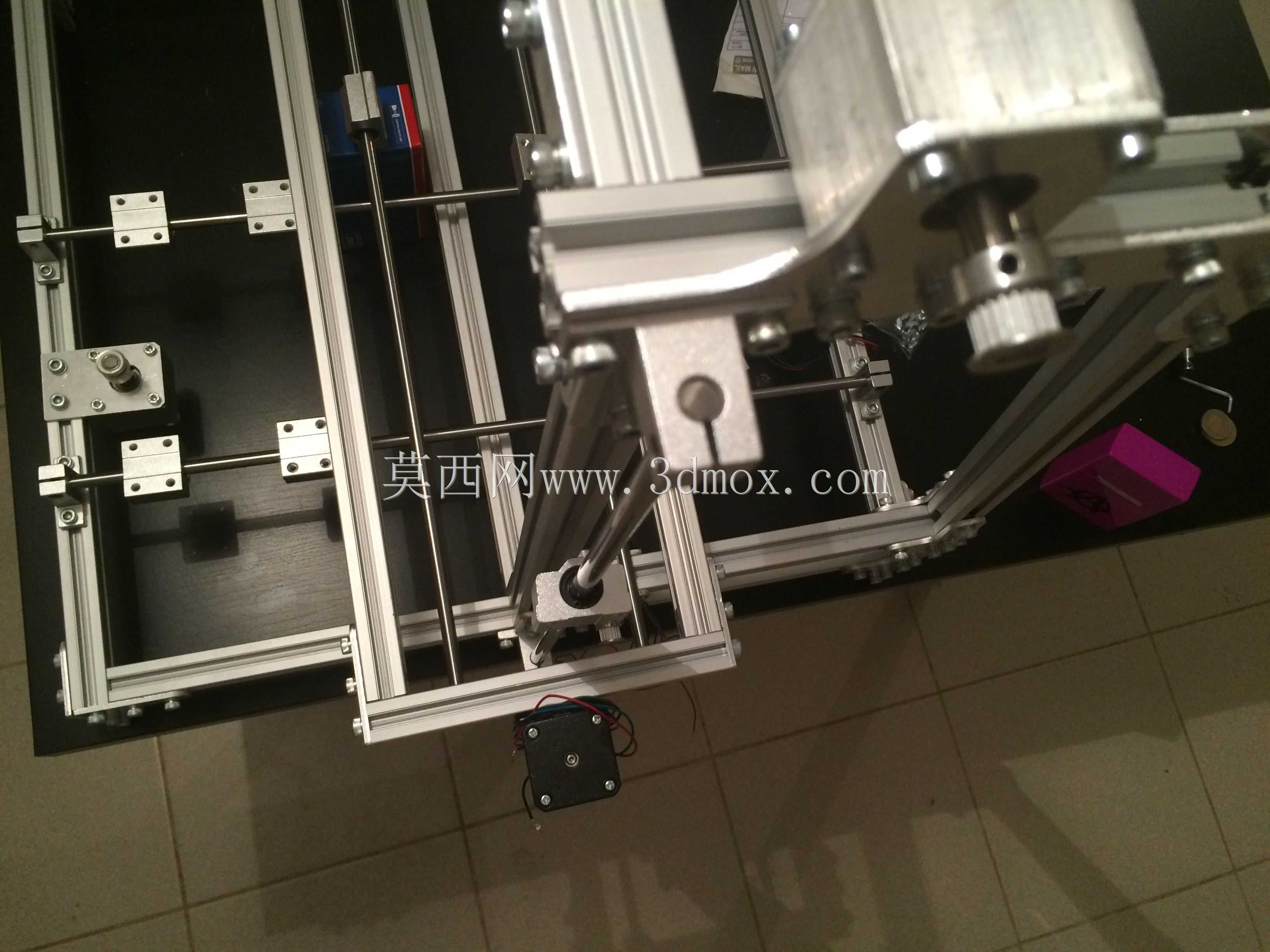

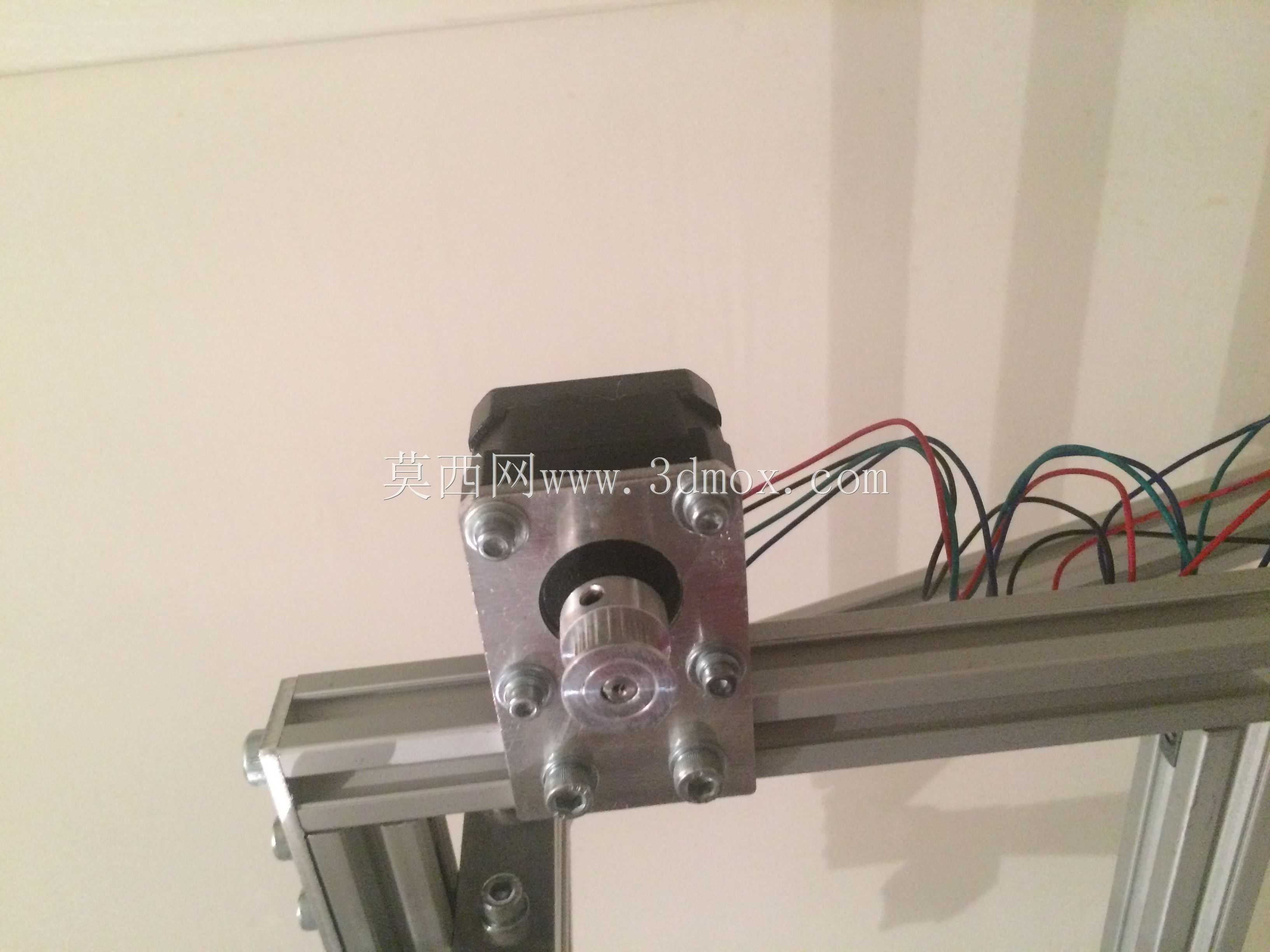

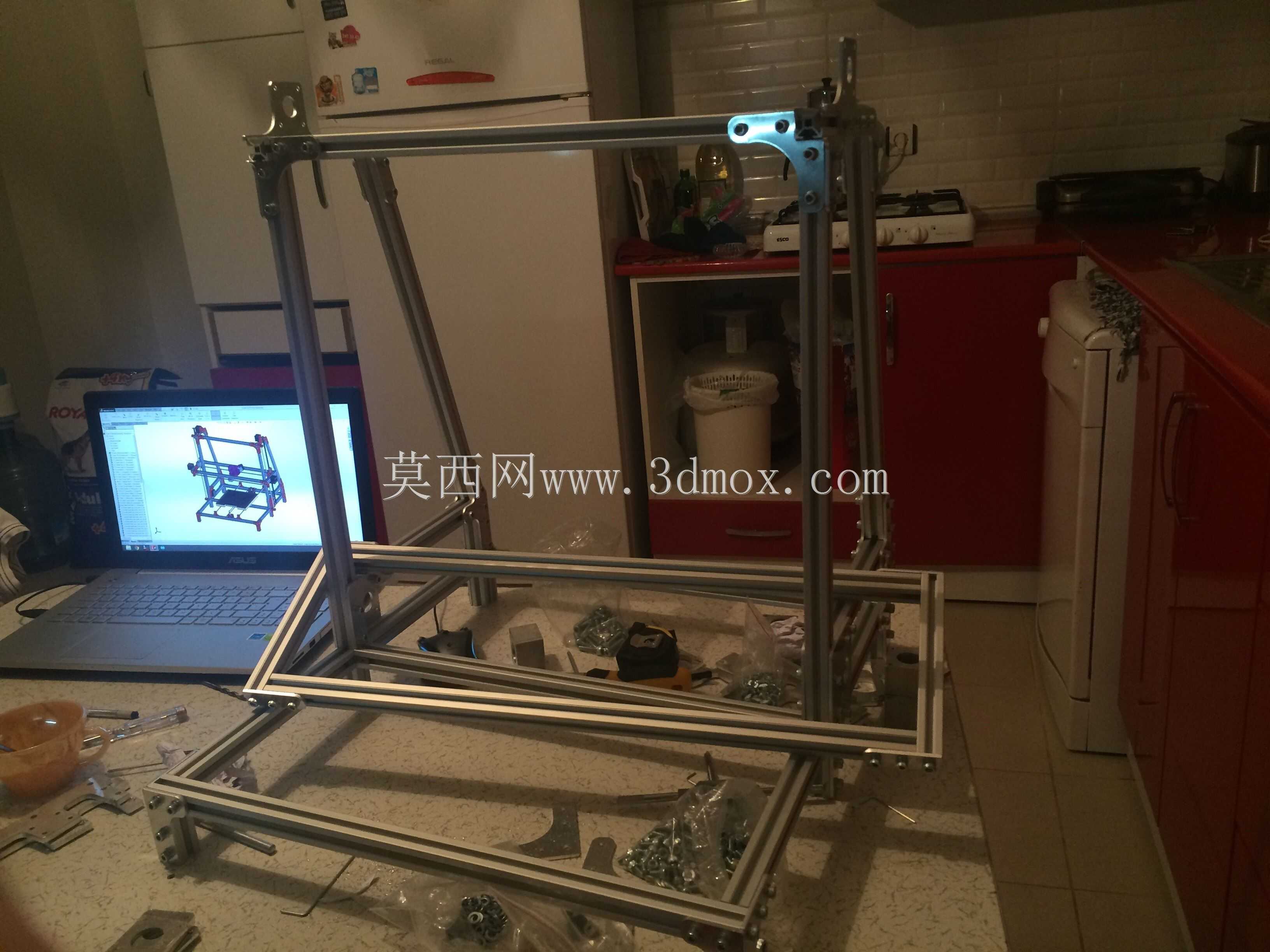

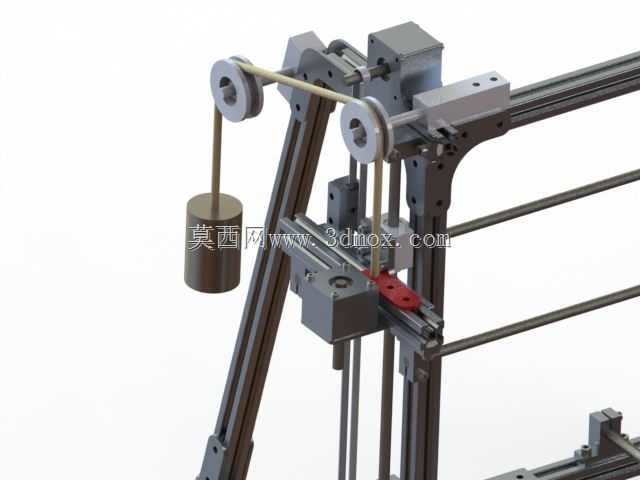

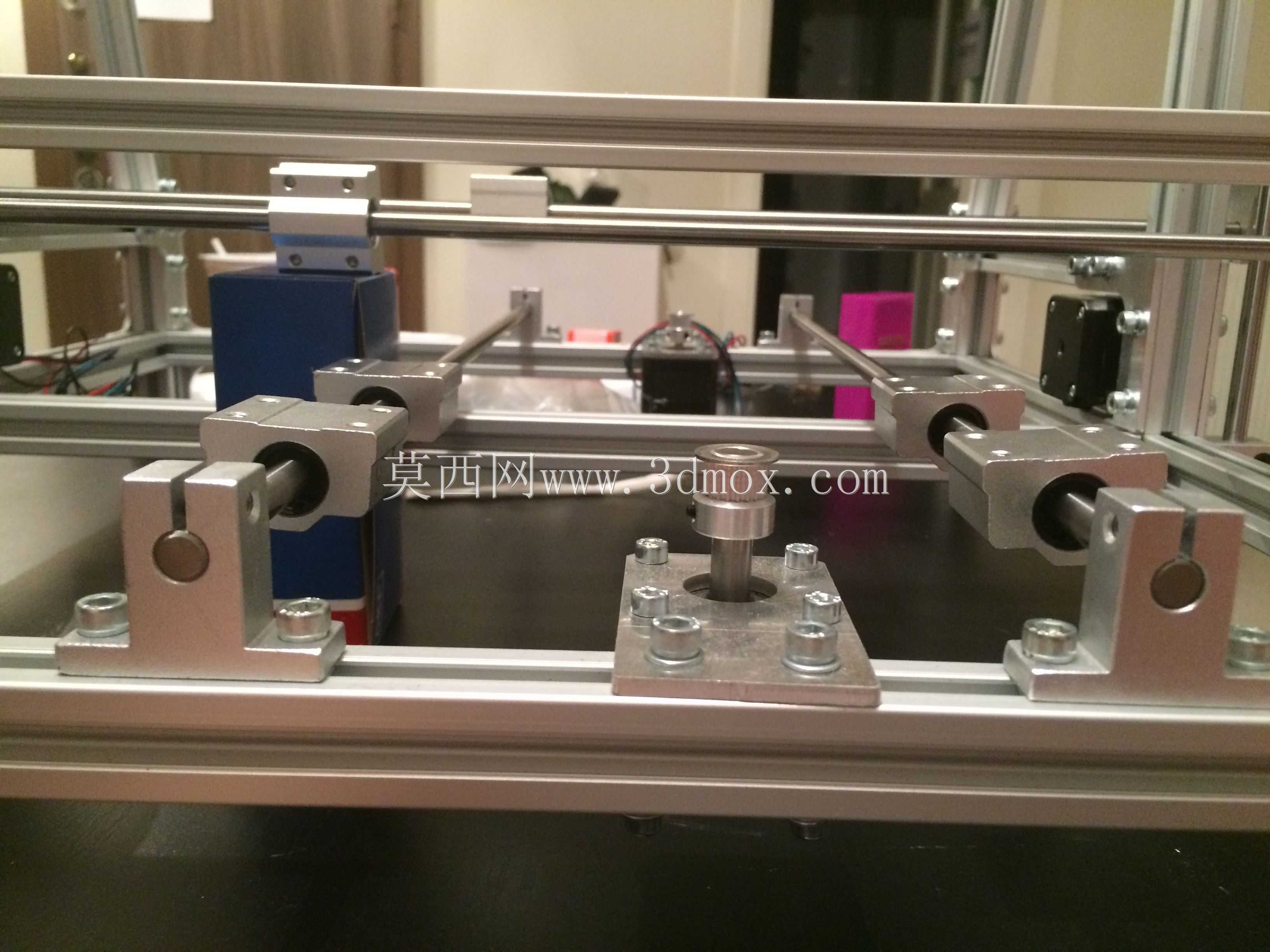

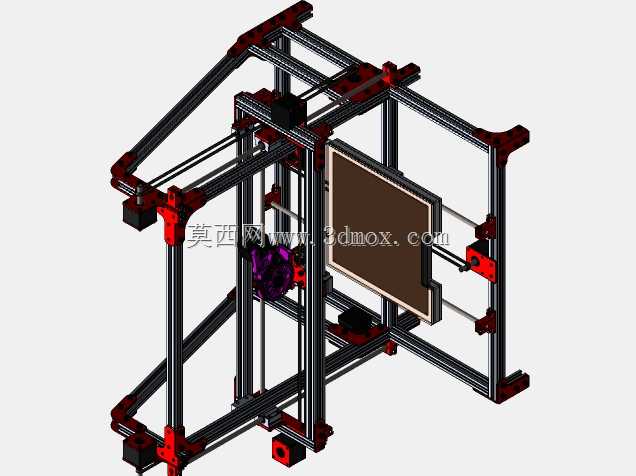

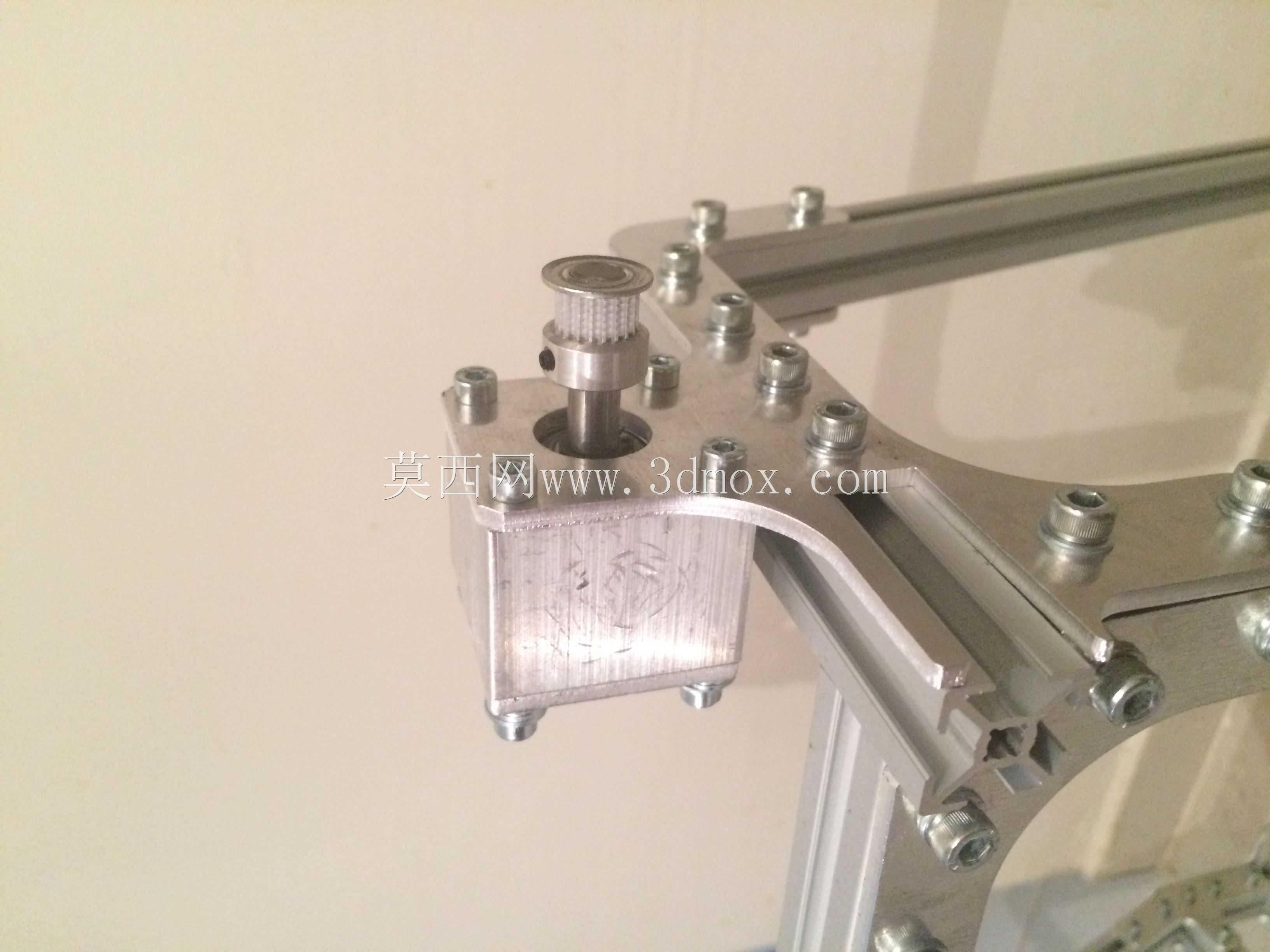

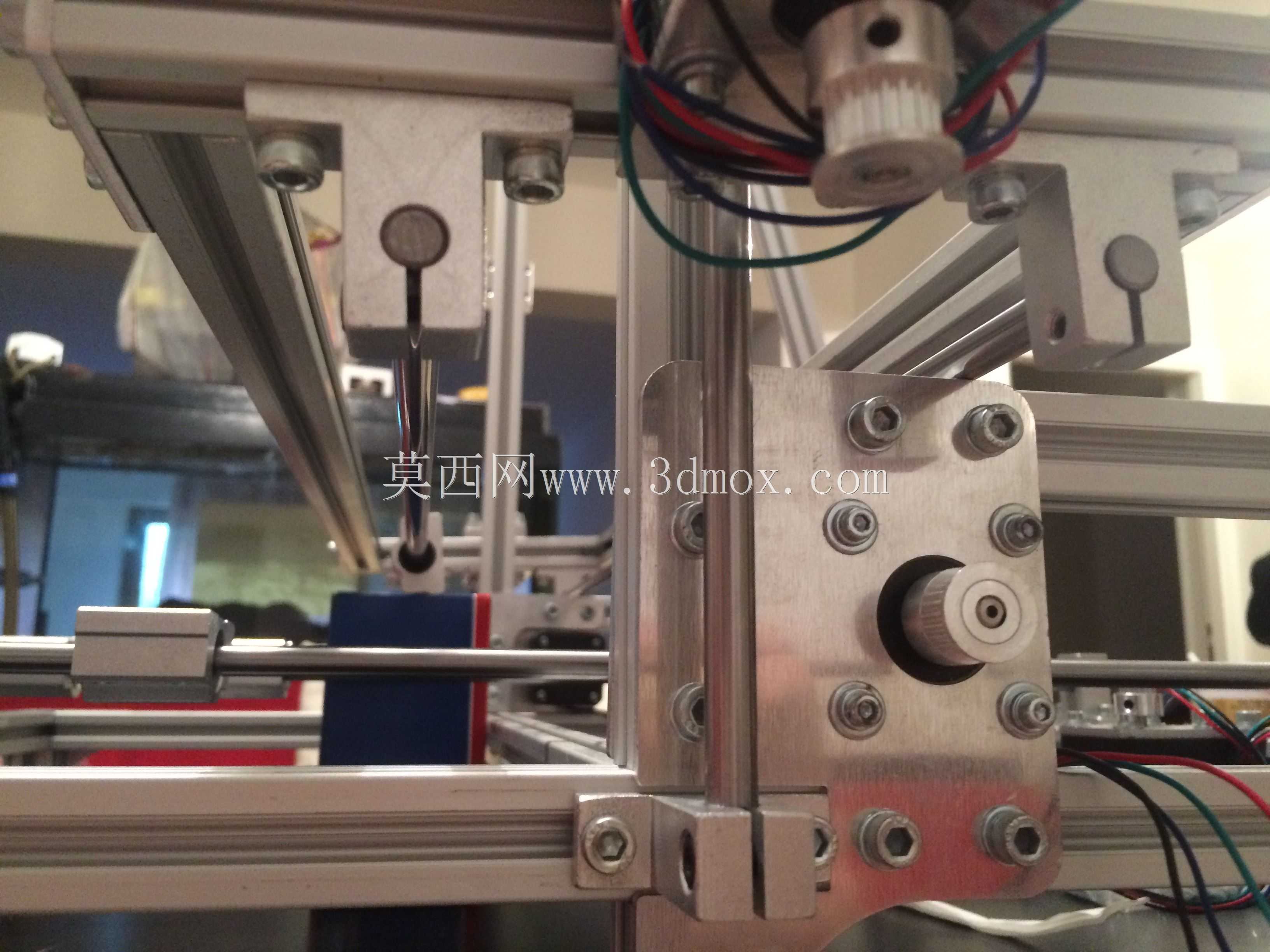

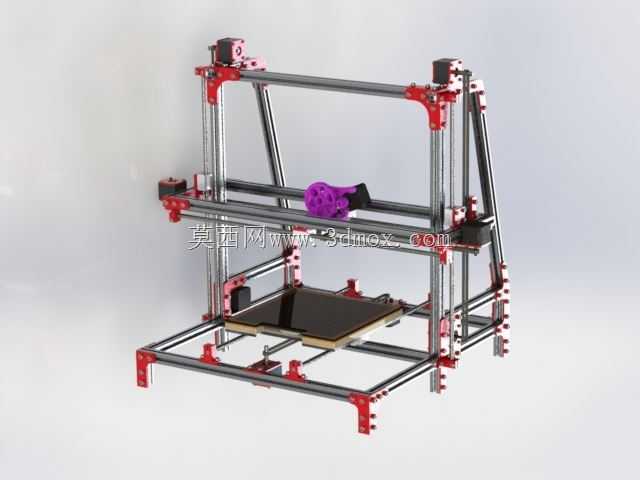

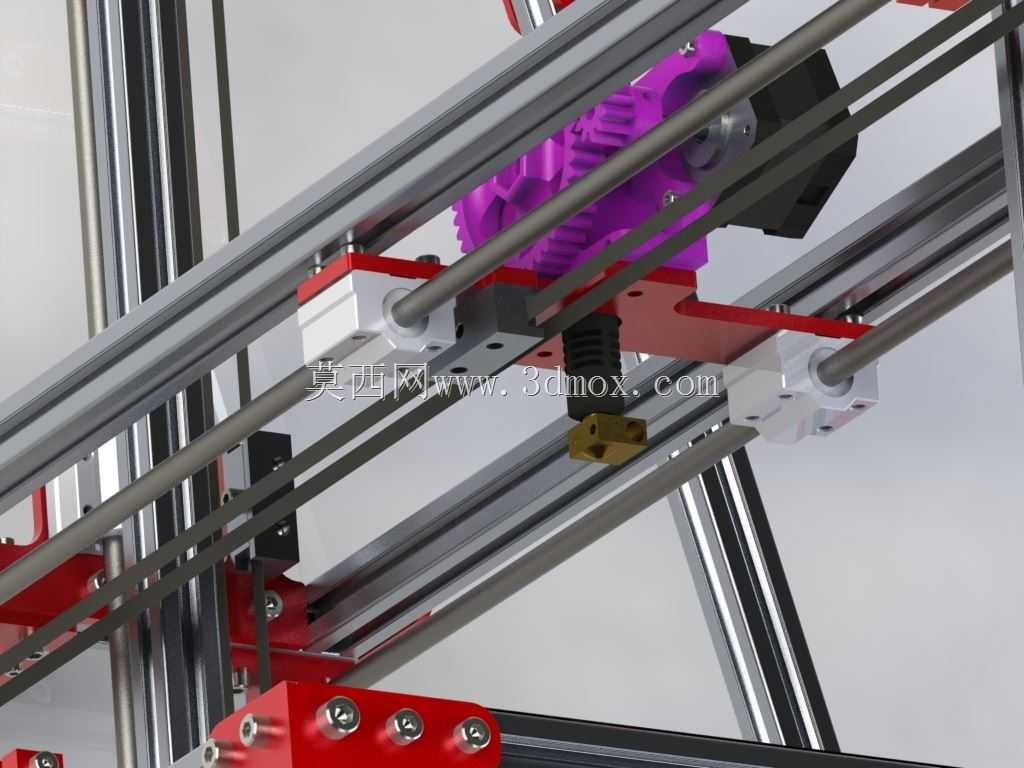

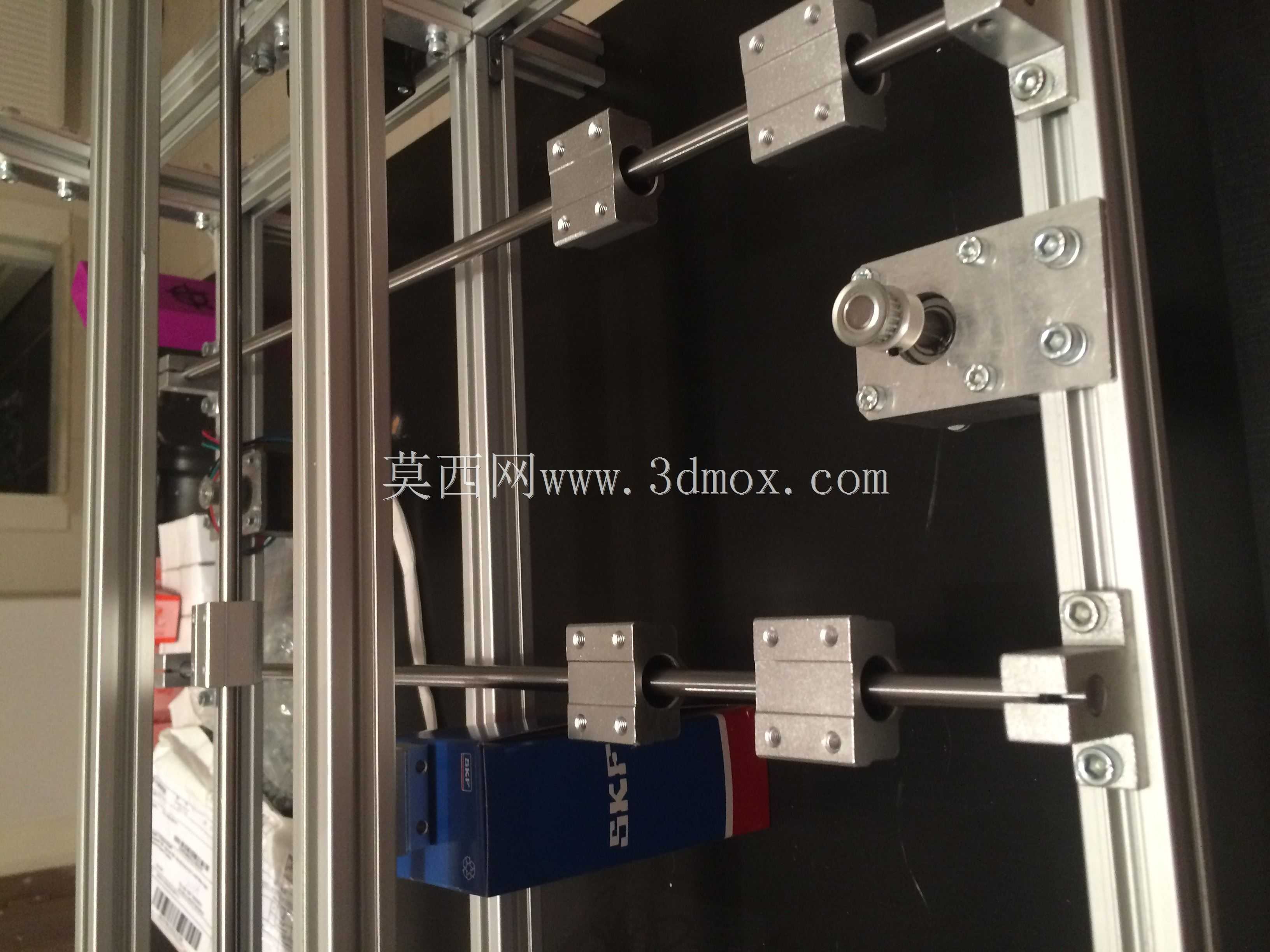

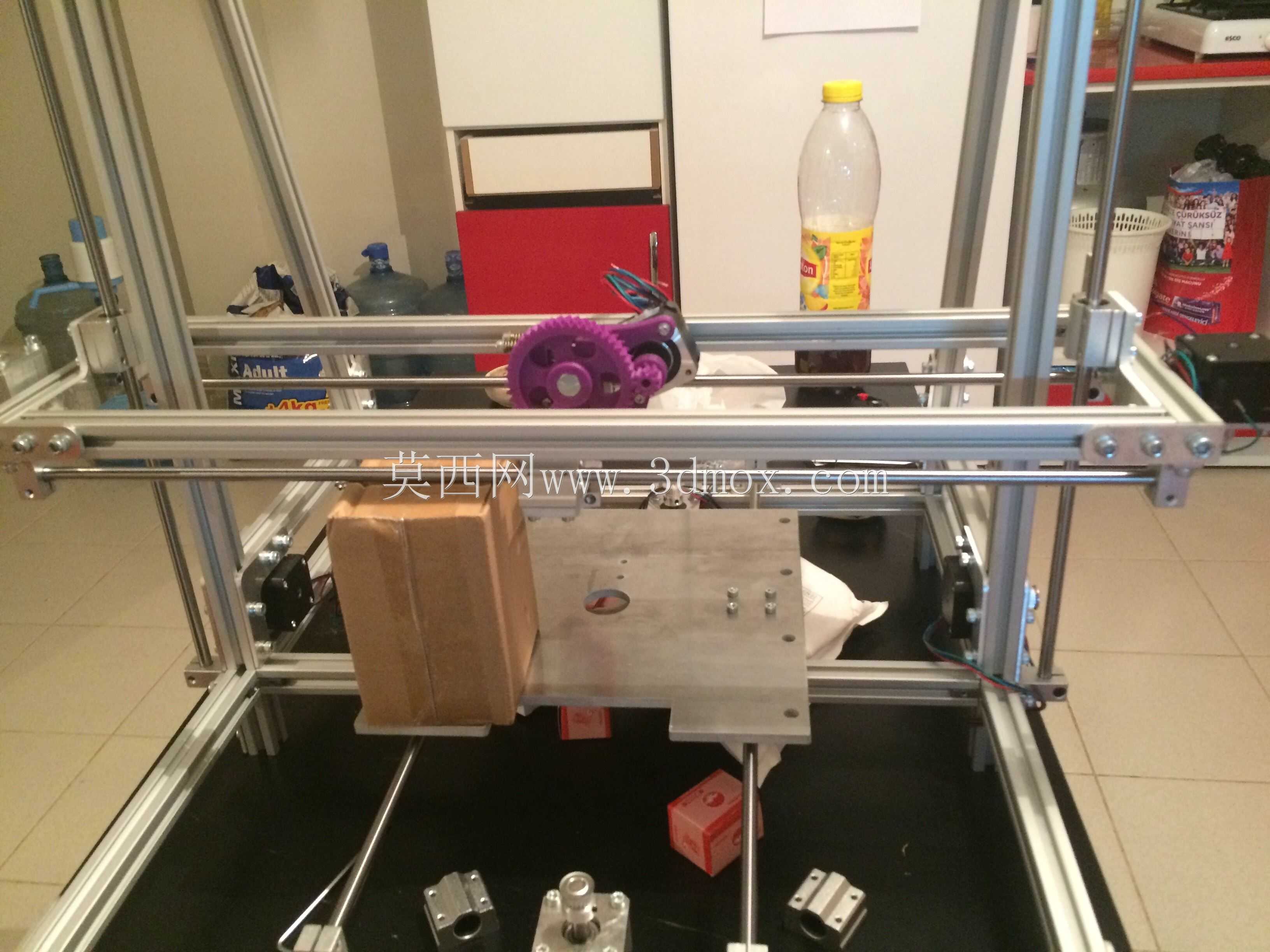

这款FDM结构的增材制造设备，主要面向个人创客、小型工作室、院校创新实验室以及小批量定制生产场景使用，可完成PLA、ABS、PETG等多种常见热塑性耗材的熔融堆叠成型，能够支撑创意手板制作、教学实训演示、非标功能零件打样、文创产品定制等多类实际生产需求，相比传统减材加工设备，它无需专用工装夹具即可完成复杂结构零件的一体成型，能大幅缩短小批量定制零件的生产周期，降低前期开模与加工的成本投入。设备整体采用工业级铝型材搭建核心框架，搭配红色角件完成各型材段的锁紧固定，框架结构刚性充足，能有效抵消打印过程中运动部件高速往复移动产生的振动，避免打印件出现层纹错位、表面振纹等质量问题，保障长时间连续打印的成型精度。运动层面采用经典的笛卡尔坐标系传动布局，X轴负责挤出组件的横向移动，Y轴负责打印平台的纵向进给，Z轴通过双光杆导向完成成型高度方向的升降，各轴均采用同步带搭配皮带轮的传动方案，传动间隙小、运行噪音低，配合预紧调节结构可长期维持传动精度，减少后期维护调试的频次。挤出端采用近端送料结构，送料路径短、耗材推送阻力小，对柔性耗材的适配性更强，配合带加热功能的打印平台，可有效降低大尺寸零件打印过程中的翘边风险，平台调平结构操作便捷，普通用户经过简单调试即可获得合格的首层打印效果。设计阶段充分考虑了DIY组装与后期改装的便利性，所有连接点位均采用标准紧固件固定，用户可根据自身使用需求拓展 enclosure 保温 enclosure、自动调平传感器、耗材断料检测等附加功能，框架预留的通用安装槽位也支持后期更换更大尺寸的成型平台，拓展设备的最大打印幅面。设备的安装边界充分适配桌面级使用场景，整体占地尺寸可放置于常规工作台面，无需额外占用独立生产空间，走线槽沿型材内侧隐藏布置，既避免了运动过程中线路剐蹭干涉，也让设备整体外观更加整洁规整，所有运动部件均未做额外外罩封装，方便用户日常观察打印状态、及时清理喷嘴残留耗材、完成日常维护保养操作，底盘部分的型材连接经过受力优化，可承载大尺寸打印平台与成型件的总重量，长期使用不会出现框架形变、精度衰减的问题。
