三角布局履带行走传动结构动画演示

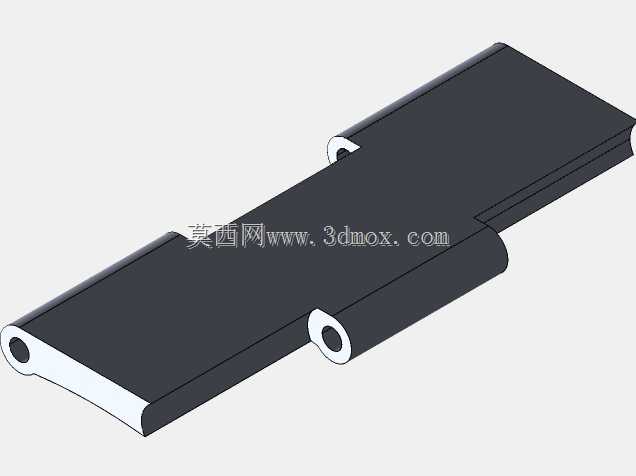

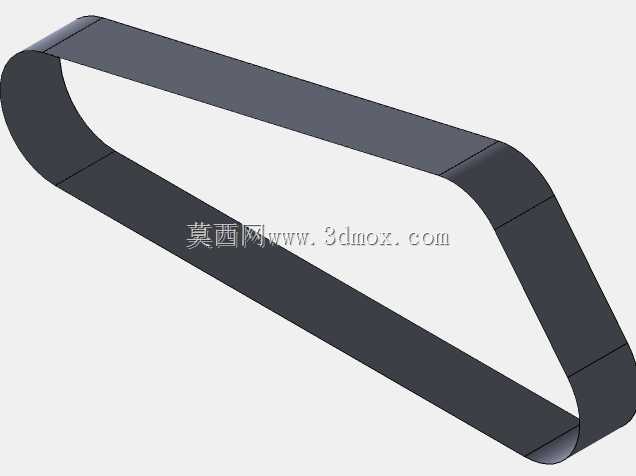

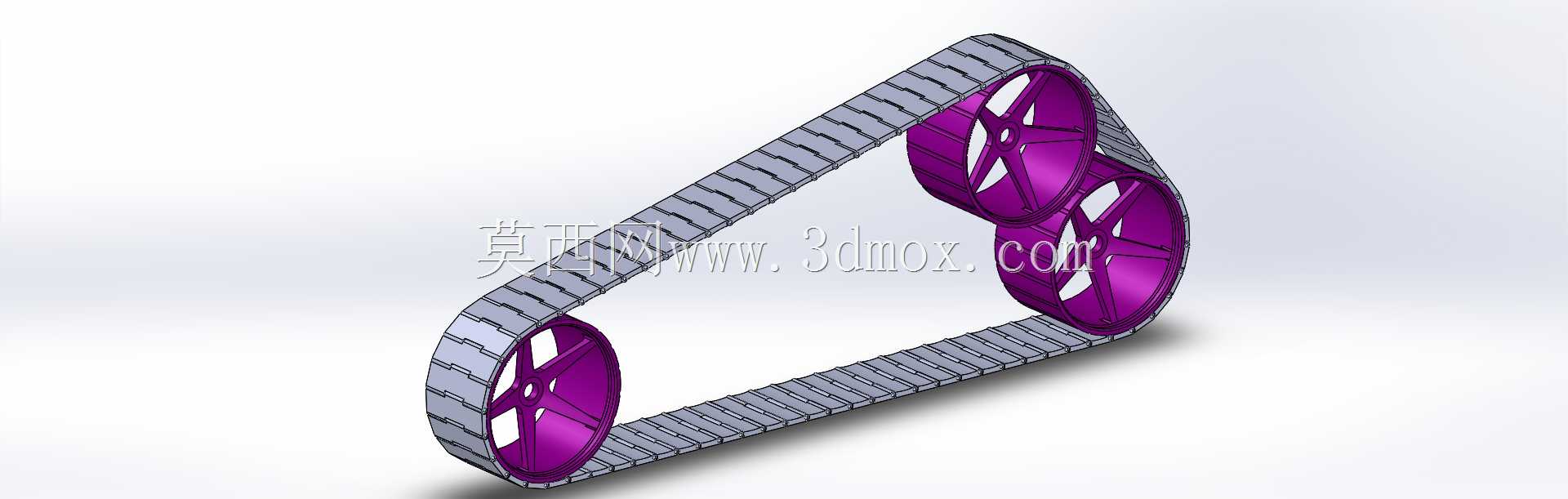

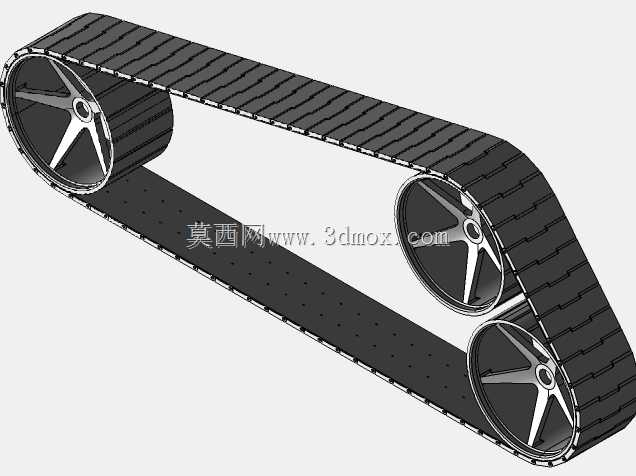

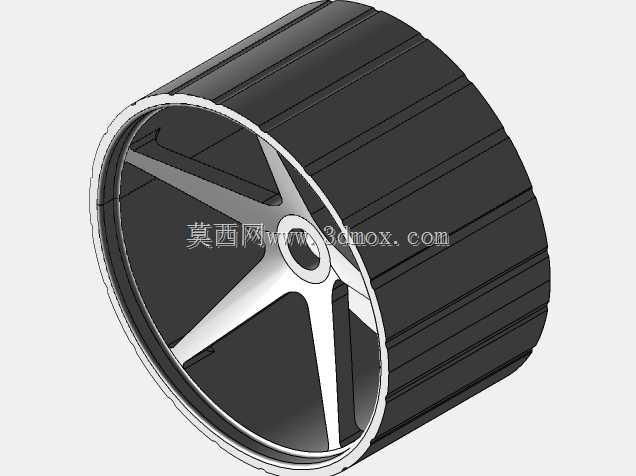

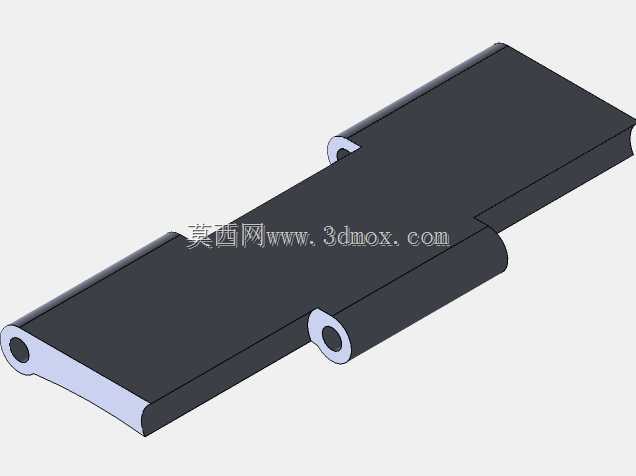

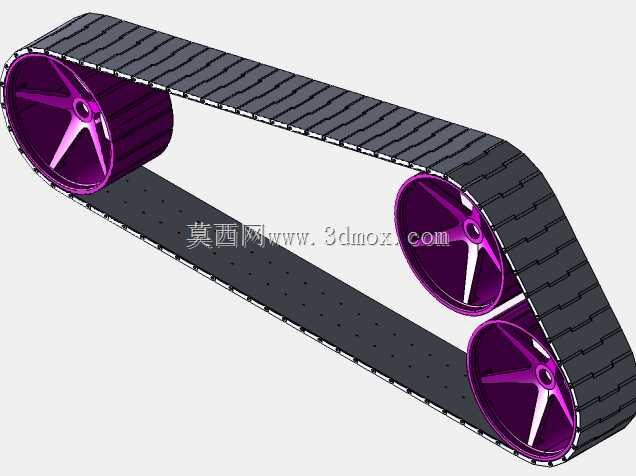

该三角布局履带行走结构，主要应用于小型特种作业装备、教学演示教具、小型无人地面载具的行走系统开发场景，可在泥泞、碎石、松软沙土等非铺装路面提供稳定的行走驱动力，相比轮式结构拥有更大的接地面积，能够大幅降低接地比压，避免载具在松软路面出现陷滞问题，同时三角布局的轮系排布可以在有限的安装空间内拉长履带接地长度，兼顾紧凑结构尺寸与优秀的越障能力。整套结构由三个紫色辐板式链轮、闭合式履带板组构成，三个链轮呈等腰三角排布，顶部单轮作为导向张紧轮，底部两轮作为驱动与承重轮，履带板之间通过铰接销轴串联，每块履带板外侧设置有防滑凸起结构，内侧设置有与链轮轮齿匹配的啮合卡槽，运行时链轮轮齿卡入履带板内侧卡槽，带动整条履带循环转动，实现连续行走动作。设计过程中优先考虑了结构的紧凑性，三个链轮的中心距经过反复校核，既保证履带拥有足够的包角避免传动打滑，又控制了整体结构的外轮廓尺寸，可适配安装空间局促的小型载具平台；履带板的节距与链轮齿距完全匹配，铰接位置预留了足够的转动间隙，避免履带循环转动时出现卡滞、跳齿问题，同时履带板的厚度经过受力验算，可承受小型载具的整机重量与行驶过程中的冲击载荷。安装边界方面，整套结构的侧向宽度可根据载具的轮距需求调整链轮的轴向长度，底部两个承重轮的中心距可根据载具的底盘安装孔位进行适配调整，顶部张紧轮的安装位置预留了张紧调节行程，可在履带长时间使用出现拉伸松弛时，调整顶部轮的位置张紧履带，无需拆解整套结构即可完成维护。该结构的动画演示可直观展示履带传动的运行原理，清晰呈现链轮与履带板的啮合过程、履带板的铰接转动状态，既可以作为机械原理教学的演示载体，也可以为小型履带式载具的行走系统设计提供结构参考，帮助设计人员快速验证轮系排布合理性、履带运动干涉情况，缩短产品开发的前期验证周期。
