压缩空气驱动单缸动力装置结构设计

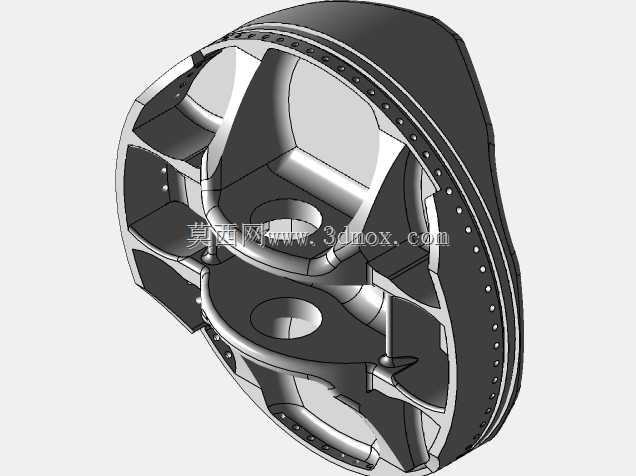

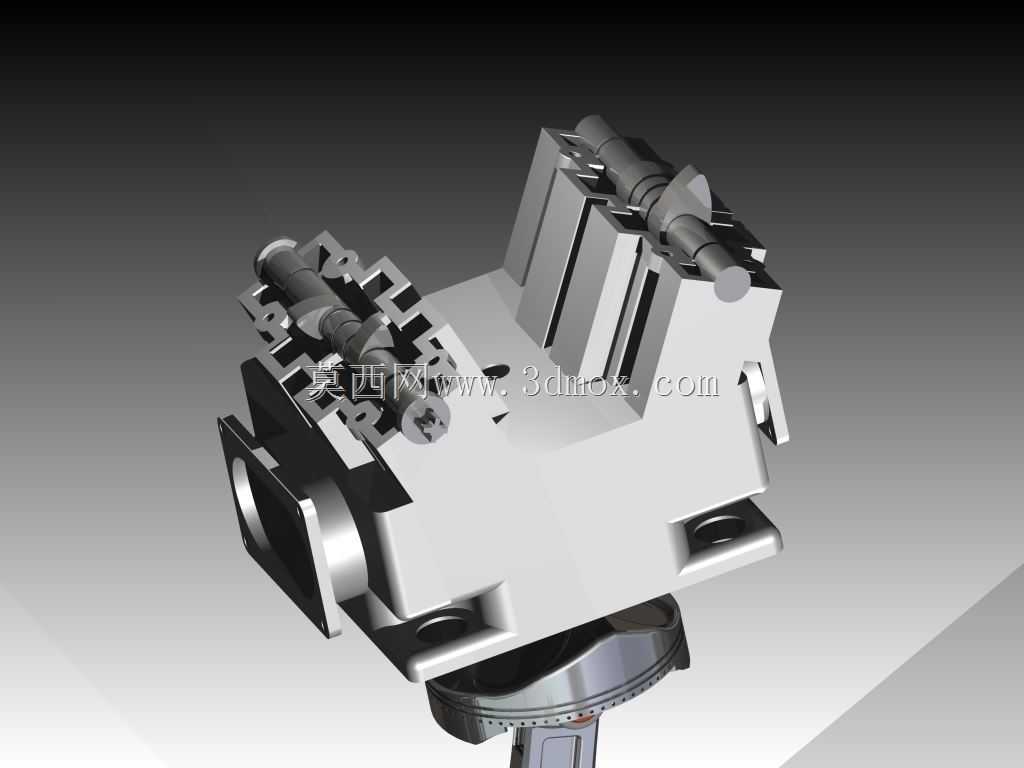

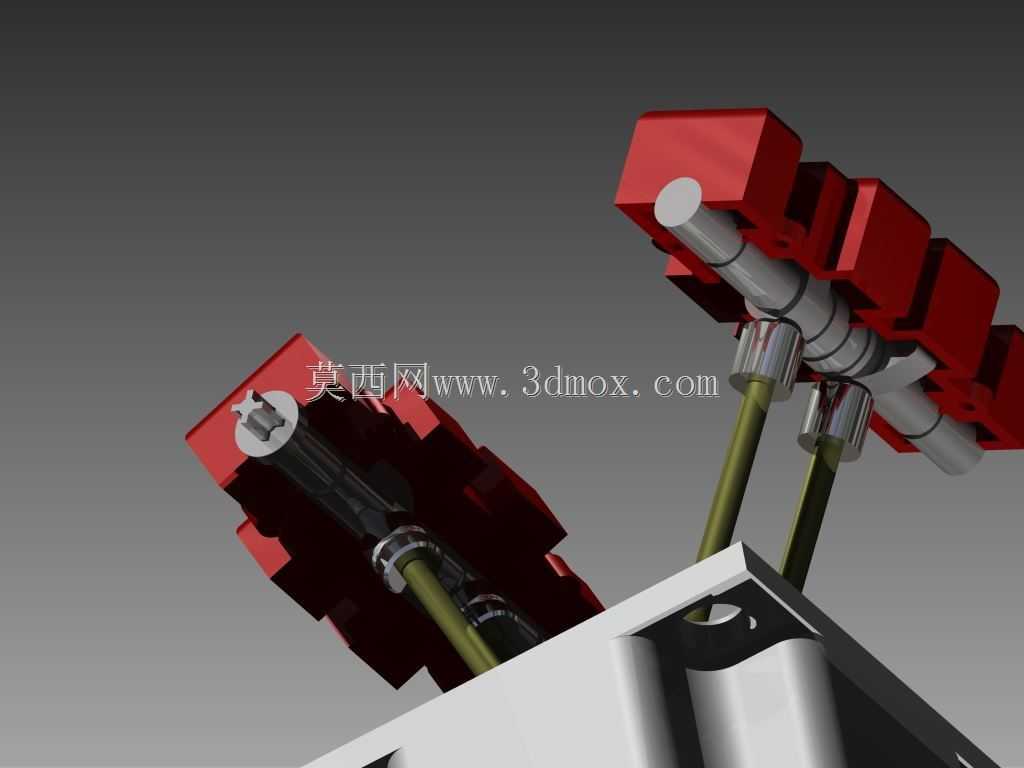

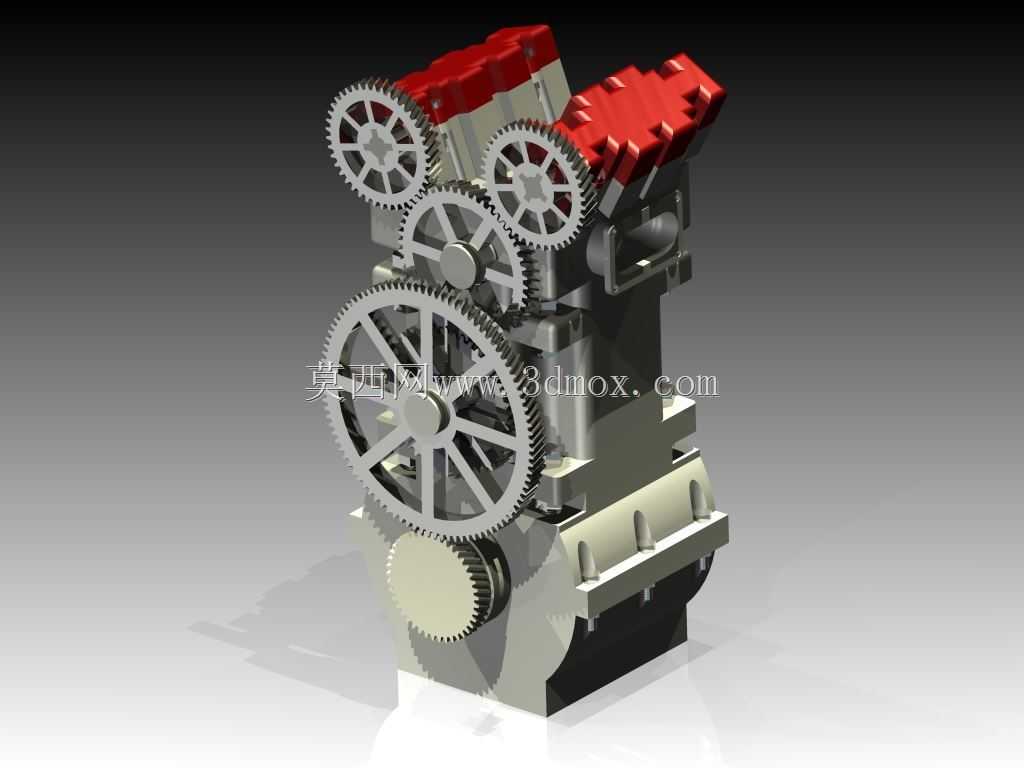

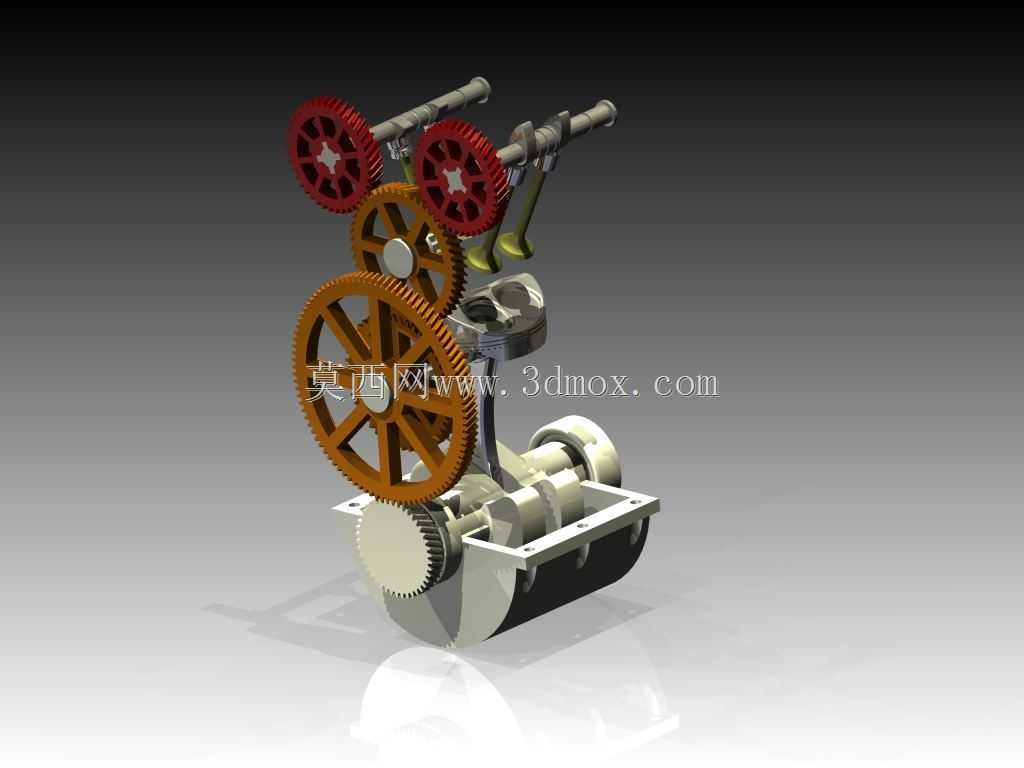

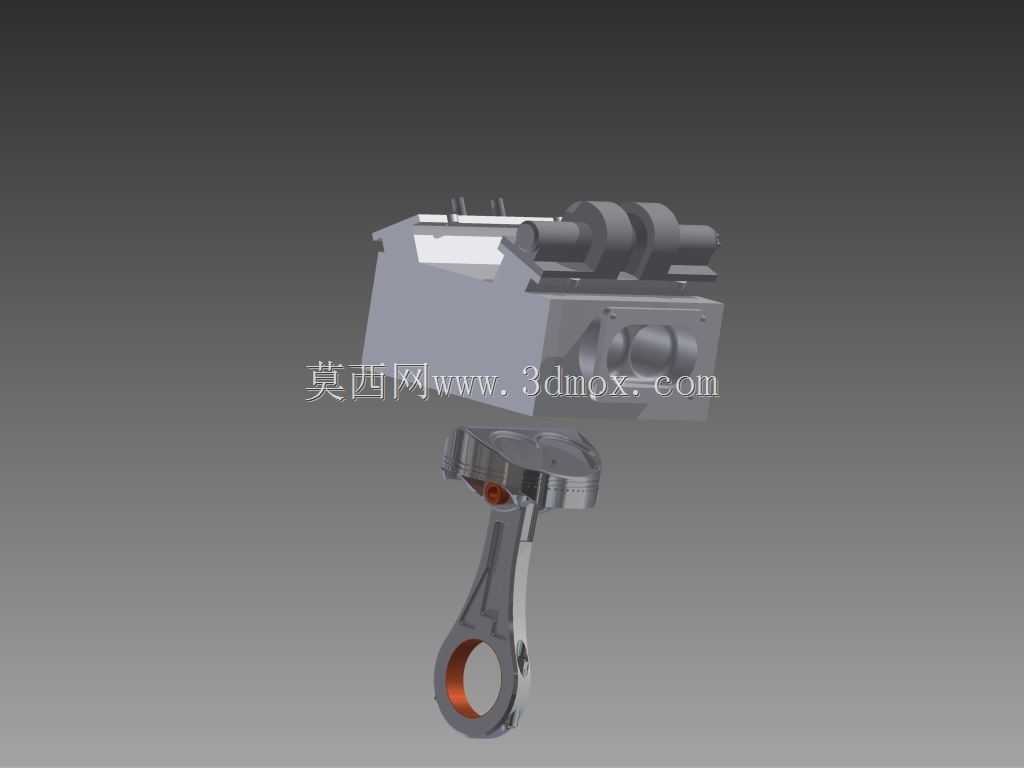

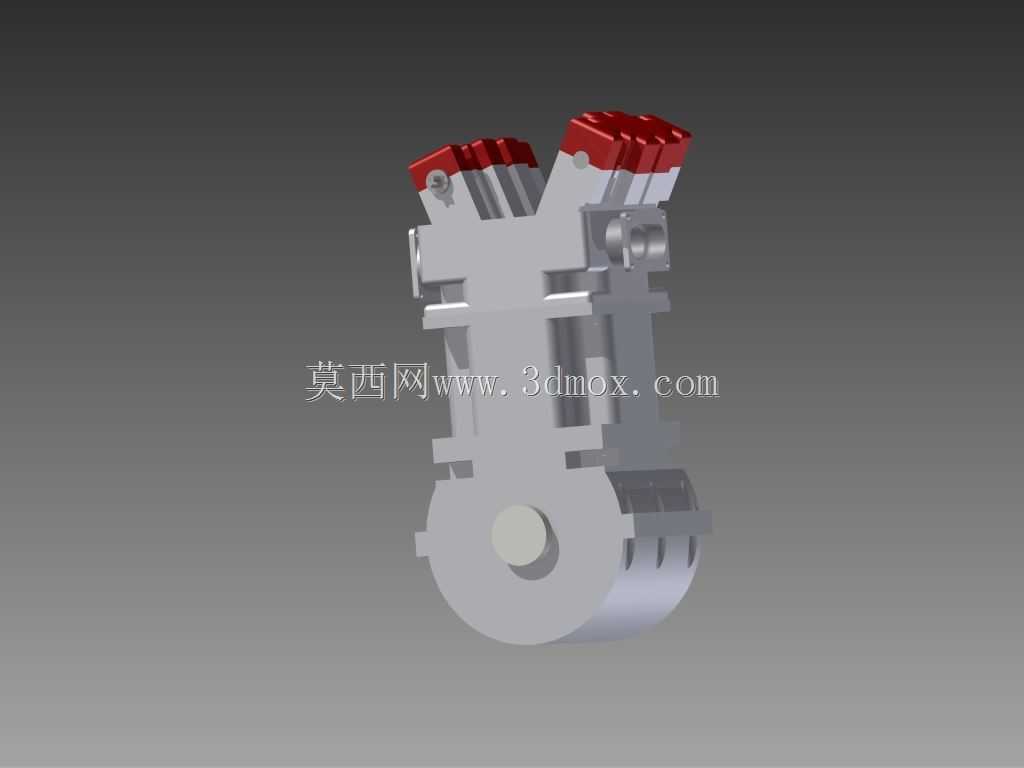

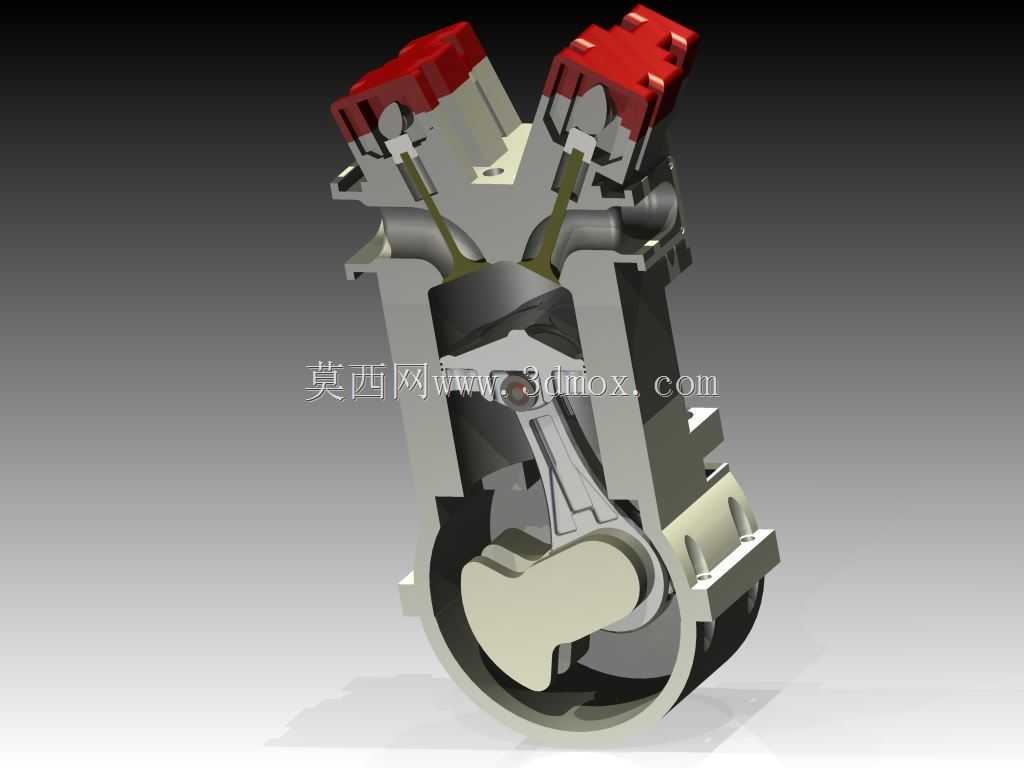

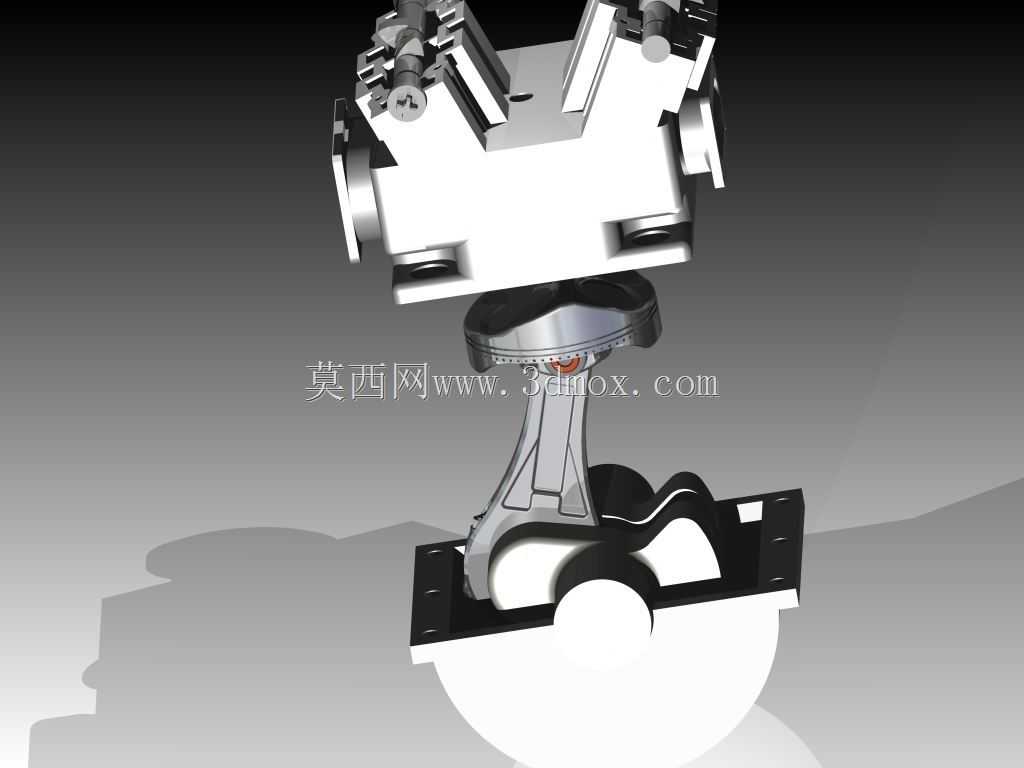

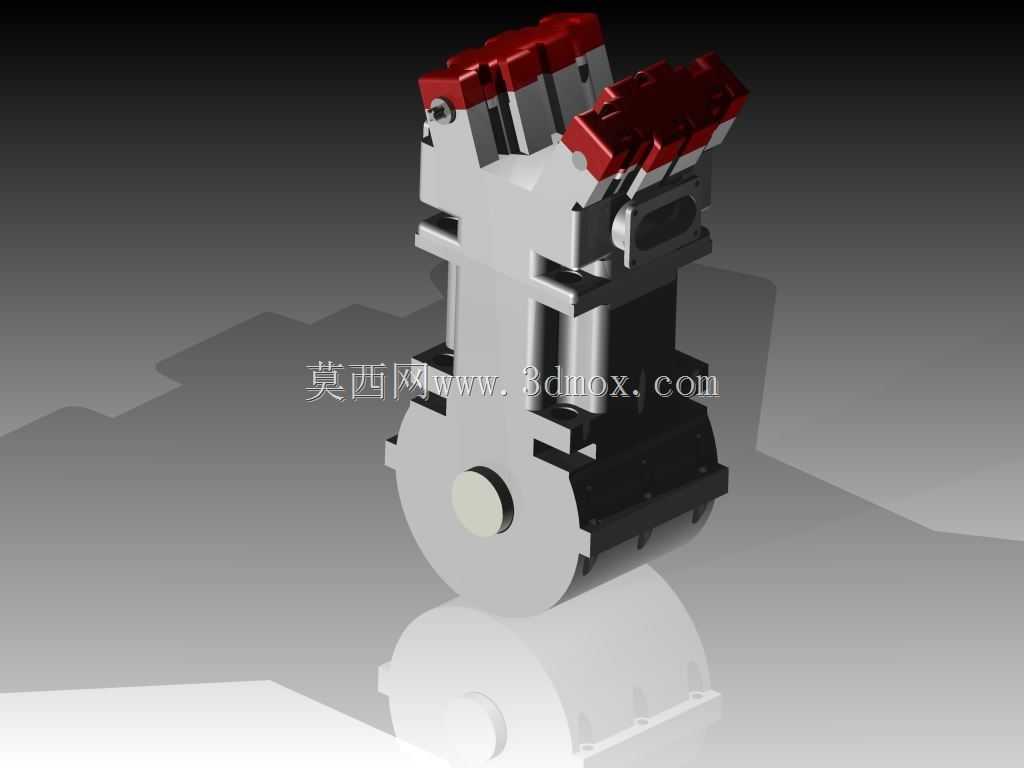

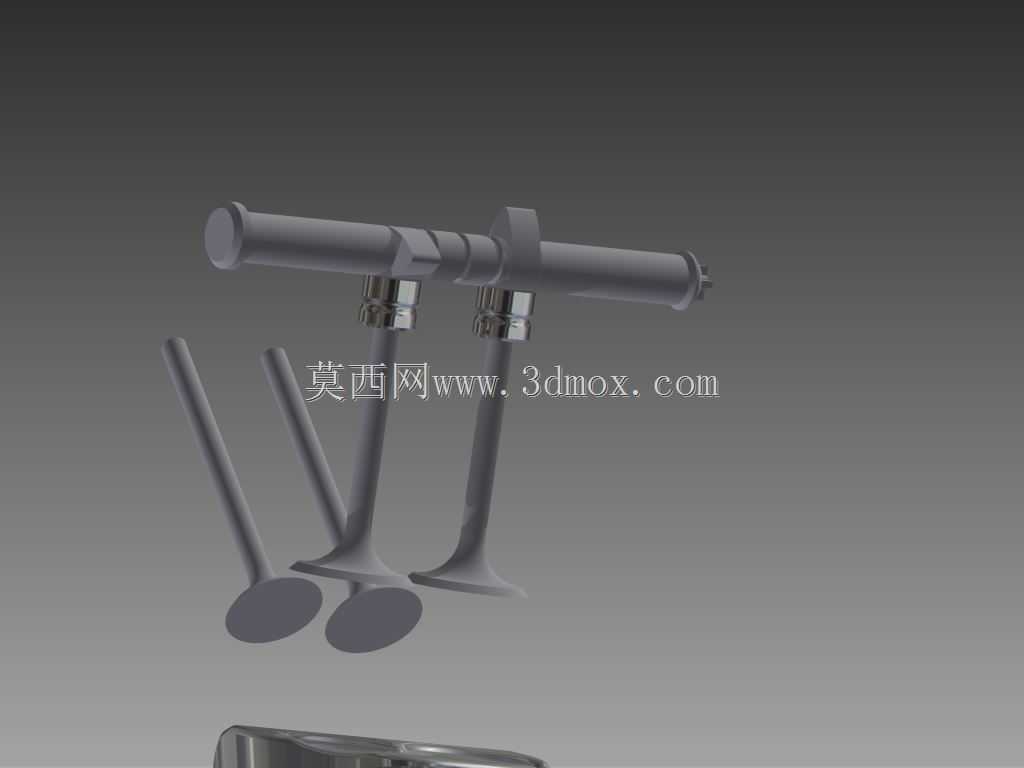

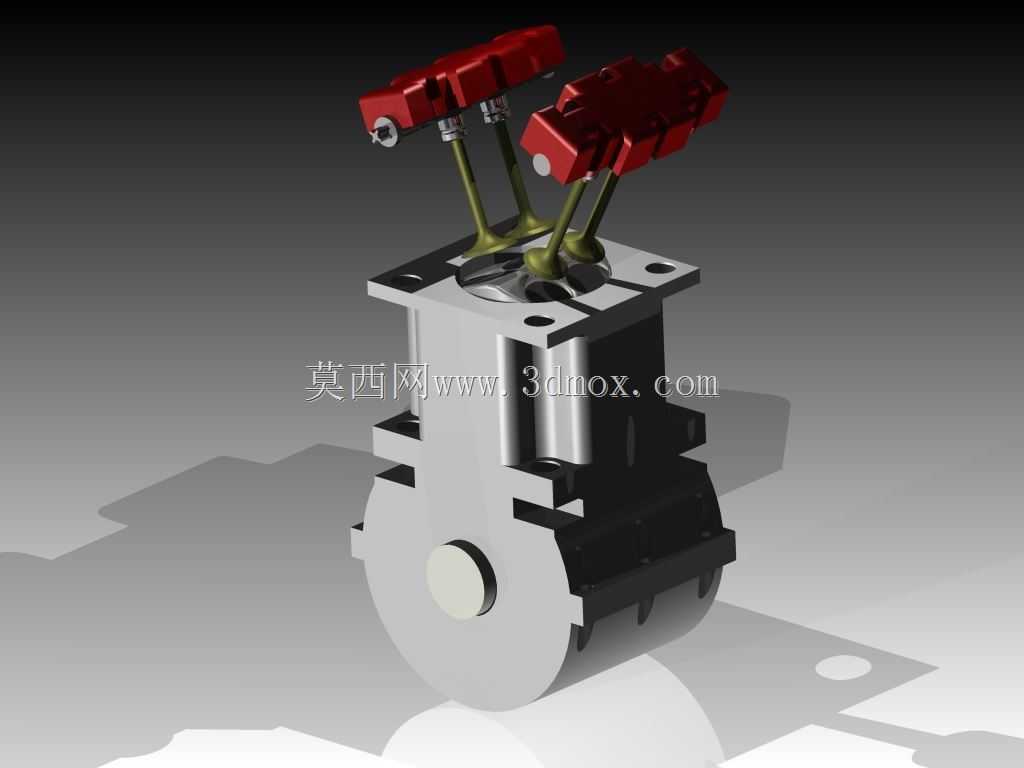

这款压缩空气驱动的单缸动力装置，主要面向小型教学演示教具、桌面级动力实验平台以及低功率气动代步工具的动力单元场景，区别于传统燃油内燃机，它以压缩空气为动力源，无需燃油燃烧做功，运行过程无废气排放，噪音水平远低于同功率燃油机型，适合在室内教学、实验室环境以及对排放有严格要求的封闭场景中使用。整套动力装置的核心功能是将压缩空气的压力能转化为旋转机械能输出，可搭配小型发电机、实验负载台完成动力输出特性测试，也可作为小型气动载具的核心动力源，为轻量化移动设备提供平稳的动力输出。从功能特性来看，这套装置采用直列单缸布局，侧置凸轮轴配气结构，搭配多级齿轮传动组完成动力传递与正时匹配，进排气通路专门适配压缩空气的压力特性，调整了气道开度与气门升程，避免高压空气进气过程出现压力损耗；活塞采用轻量化结构设计，降低往复运动过程中的惯性损耗，配合缸体内部的密封结构，可有效减少压缩空气的泄漏量，提升能量利用效率。设计过程中，整体思路围绕3D打印快速成型的工艺特性展开，所有零部件的结构壁厚、安装卡扣、配合公差都适配ABS塑料的成型与装配要求，无需额外金属嵌件即可完成整机组装；传动齿轮组采用渐开线齿形设计，既保证传动过程的平稳性，也降低了3D打印过程中的齿形成型难度，齿轮的安装轴距预留了微小的调整余量，可根据实际打印件的精度误差微调啮合间隙，避免出现卡滞或传动间隙过大的问题。在外形尺寸与安装边界上，整套装置整体采用立式紧凑布局，主体缸体与齿轮传动组整合为一体化结构，横向安装宽度控制在较小范围内，底部预留了标准化的安装孔位，可直接固定在通用实验台架上，输出轴端采用通用的轴径尺寸，可直接搭配联轴器连接各类负载设备；上部的气门室结构做了简化设计，既保留了配气机构的完整运动逻辑，也压缩了整机的高度尺寸，不会占用过多的安装空间，适合桌面场景下的展示与实验操作。目前整套结构已经完成了主体零部件的设计验证，后续可通过调整凸轮轴的型线参数，优化气门的开闭正时，匹配不同压力等级的压缩空气输入，进一步提升整机的动力输出效率与运行平稳性，也可根据实际使用需求调整齿轮组的传动比，适配不同转速、扭矩要求的负载场景。
