霍布森耦合式弯头活塞动力装置

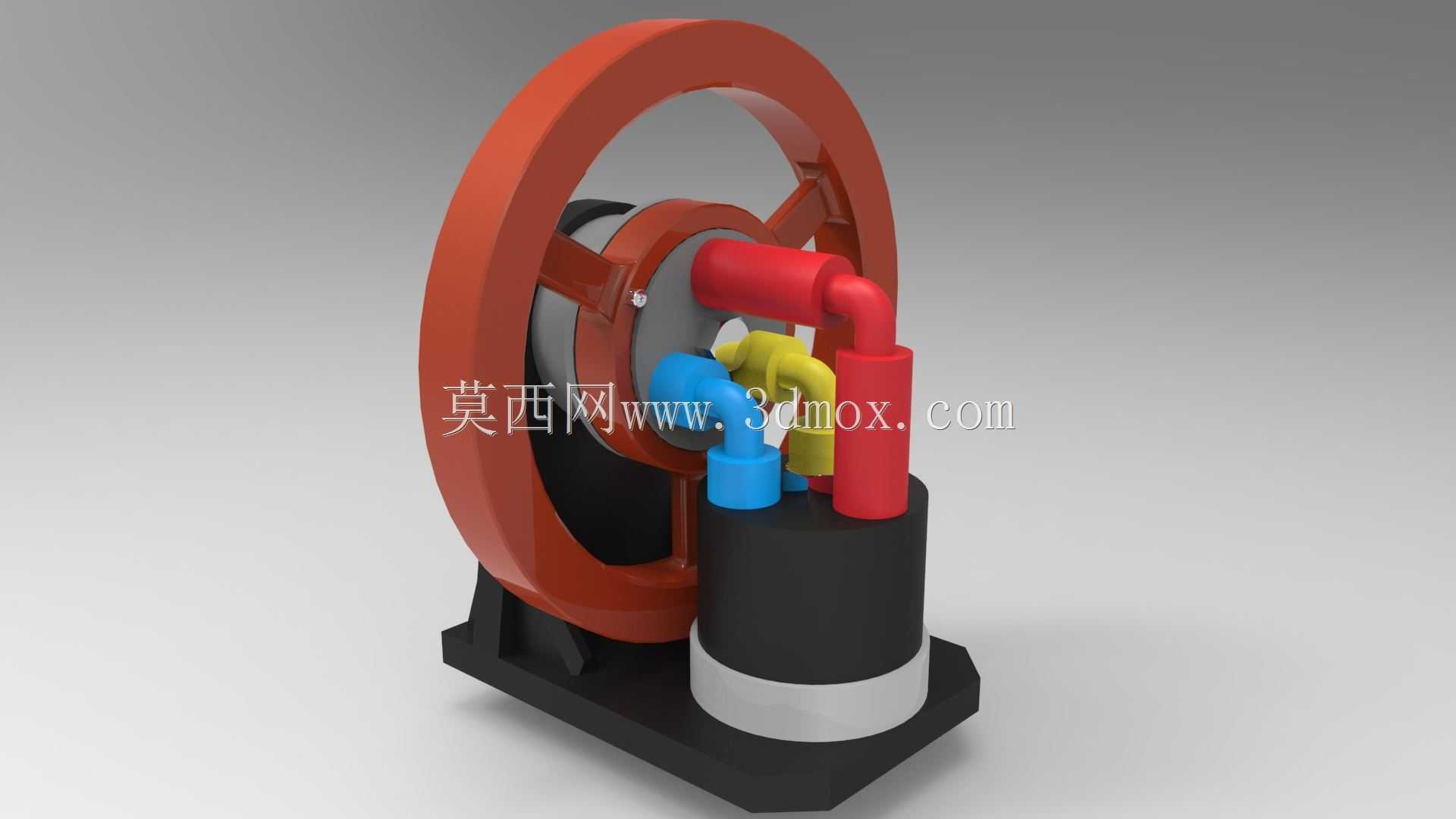

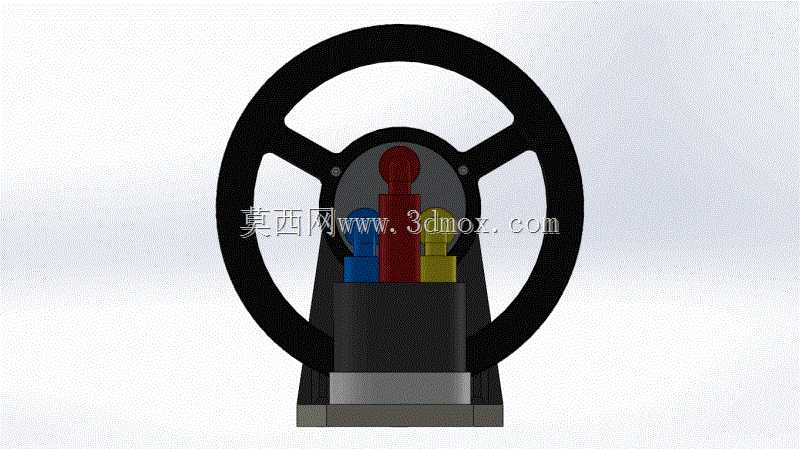

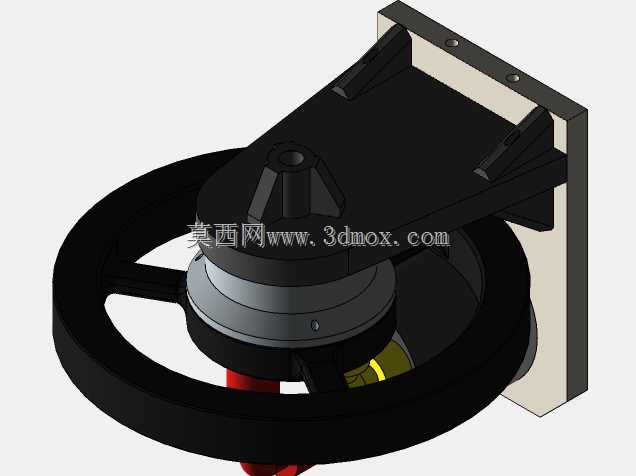

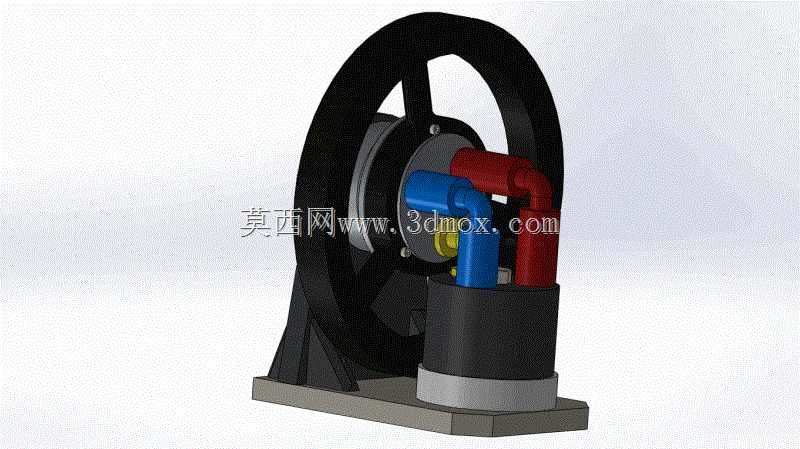

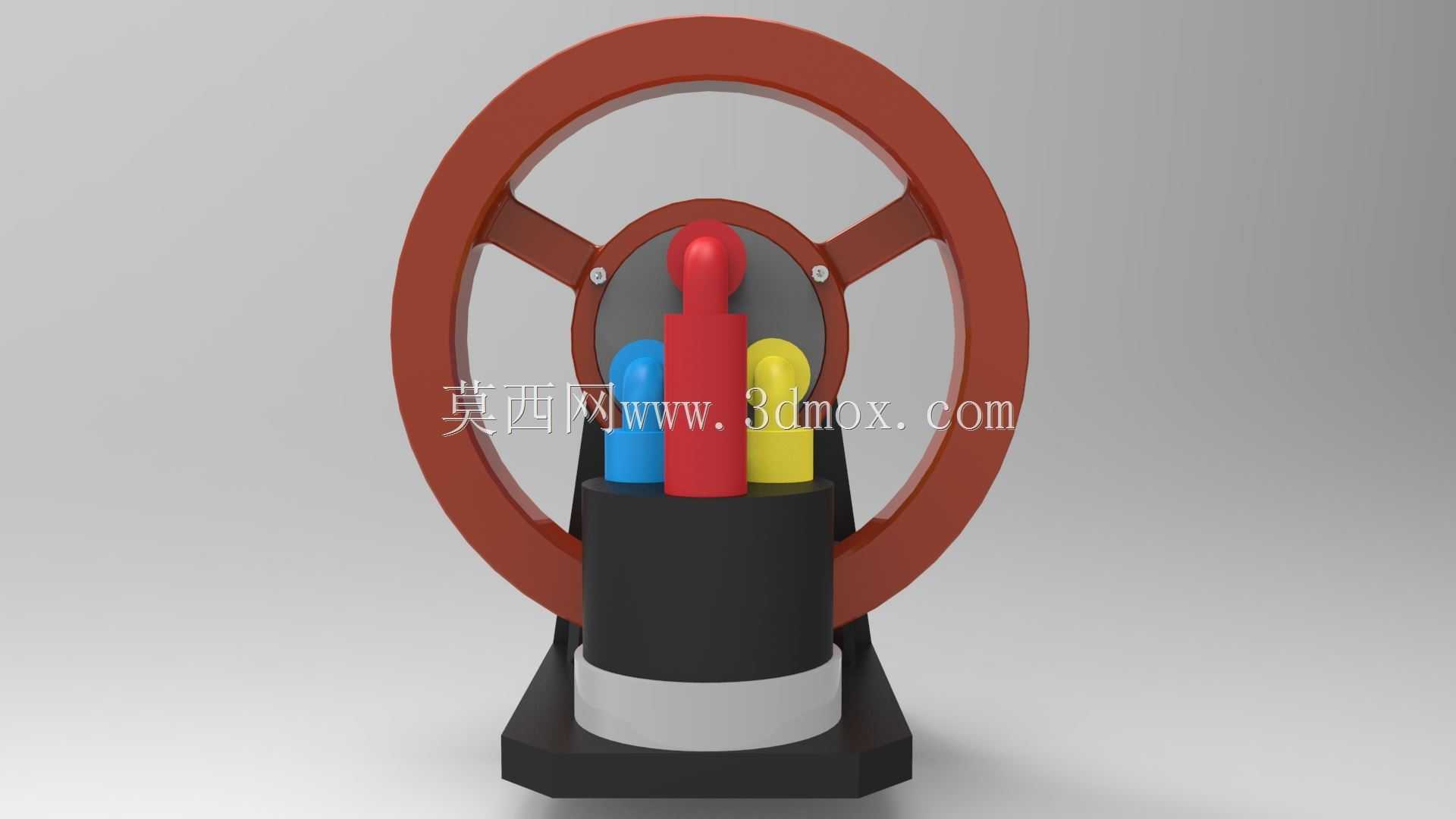

该动力装置属于活塞式热力动力设备，核心采用霍布森耦合传动机制，可通过蒸汽或压缩空气作为动力输入源，将工质的压力能转化为旋转机械能输出，目前多应用于机械原理教学演示、复古动力爱好者DIY制作、小型科普展品搭建等场景，也可作为微型动力输出单元为低负载实验装置提供旋转动力。设备整体采用立式布局，底部为方形安装基座，可通过螺栓固定在水平安装台面，基座上方设置同轴布置的圆柱形气缸总成，气缸上部集成了多组不同色彩标识的弯头气道，分别对应进气、排气的工质流通路径，气道采用弯头结构可大幅压缩设备整体轴向尺寸，避免传统直列气道带来的高度冗余。气缸侧方布置大直径辐条式飞轮，飞轮通过霍布森耦合机构与气缸内部的活塞组件连接，无需额外的曲柄连杆结构即可将活塞的往复直线运动转化为飞轮的旋转运动，大幅简化了内部传动结构，降低了装配调试的难度。设计过程中重点优化了气道的流通曲率，所有弯头气道内壁均做平滑过渡处理，减少工质流动过程中的压力损失，提升能量转换效率；飞轮采用大直径厚轮缘设计，可储存足够的转动惯量，保证输出转速的平稳性，避免活塞往复运动带来的转速波动。安装边界方面，设备整体重心集中在下部基座区域，安装时仅需保证基座与安装面的贴合度即可，无需额外的支撑结构，侧向突出的飞轮与气道的最大外伸距离经过精准核算，预留了足够的安全操作间隙，避免运行过程中与周边部件发生干涉。气缸与基座之间设置定位止口，保证装配同轴度，降低运行过程中的振动噪音，各气道接口采用标准快插接口尺寸，可方便对接外部蒸汽发生器或压缩空气气源，无需额外加工转换接头。
