小型非同步两速传动变速装置结构设计

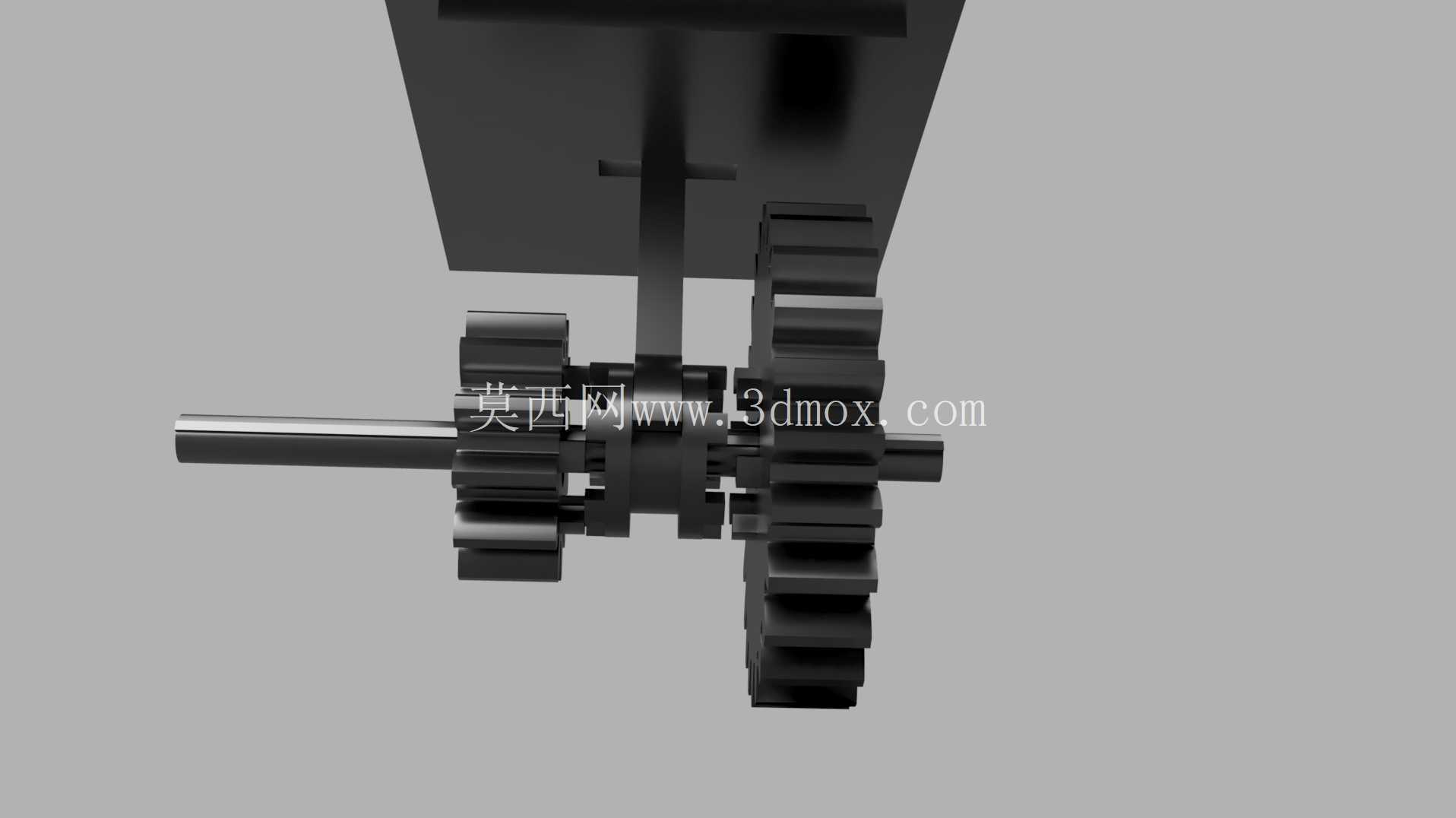

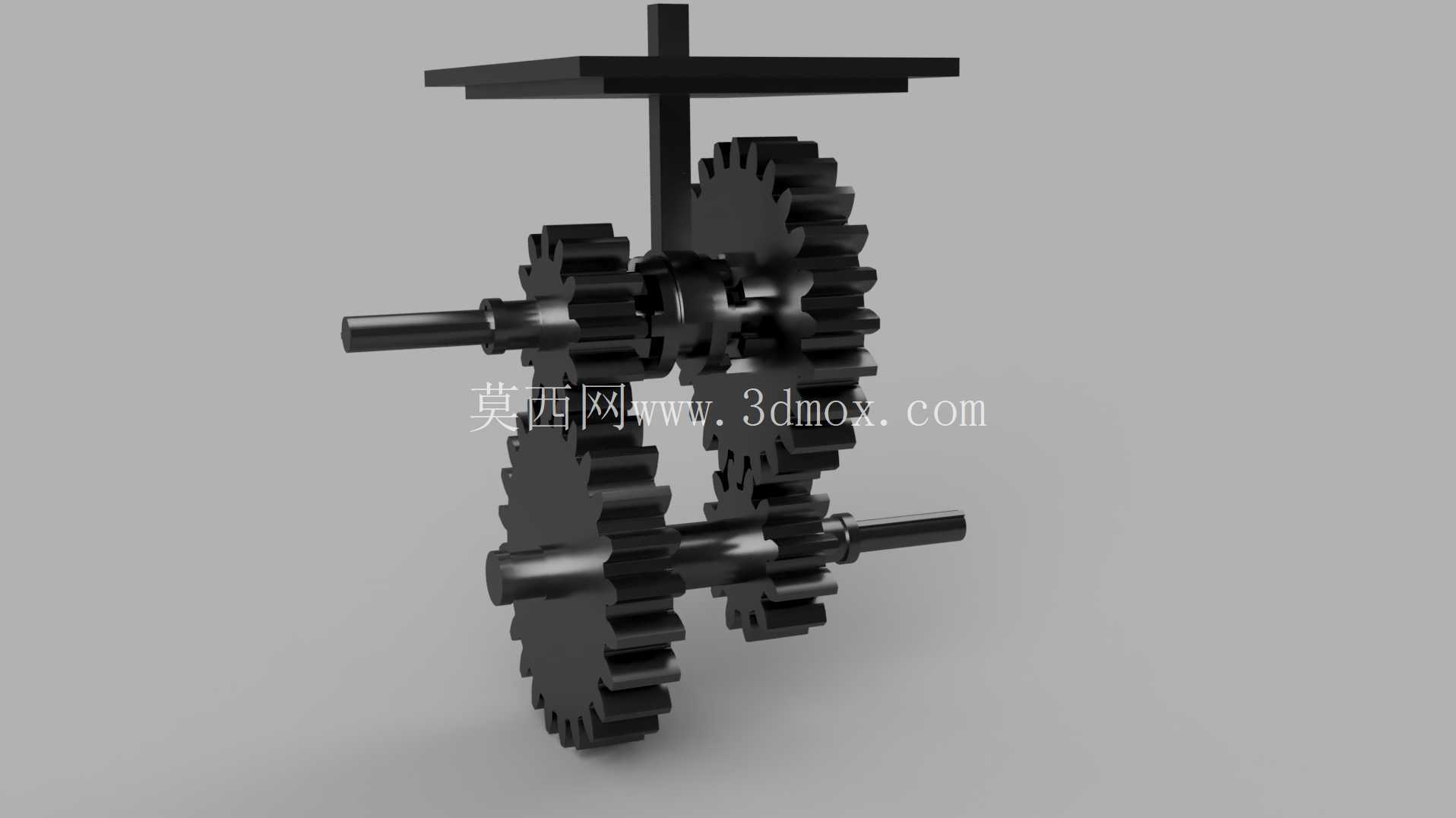

　　从功能特性来看，该变速装置设置了两组固定传动比，分别为1:2与2:1，可匹配两种不同的动力输出需求，当输入端接入低转速高扭矩动力源时，切换至对应档位可实现转速提升、扭矩降低的输出效果，适配需要较高转速的轻负载作业场景；切换至另一档位时则可实现扭矩放大、转速降低的输出，适配需要较大启动力矩的作业需求。整个变速机构的核心传动逻辑采用直齿圆柱齿轮啮合传动，没有设置复杂的同步器结构，换挡动作需要在输入端动力断开的状态下完成，避免打齿损坏齿轮齿面，这种简化设计虽然牺牲了动态换挡的平顺性，但大幅降低了零件加工与装配的难度，对于仅做原理验证、非长期高负载运行的场景来说完全够用。在桌面级增材制造的小型机械验证场景中，这类非同步两速变速结构常被用于教学演示、小型动力传输方案的可行性验证环节，区别于工业级精密变速器的复杂加工要求，该结构从设计之初就瞄准了低成本快速成型的落地需求，不需要依赖高精度机加工设备，仅通过普通熔融沉积成型设备就能完成全部零件的制作，整体搭建完成后的总成本控制在较低区间，非常适合个人创作者、学生群体做机械原理验证使用。

　　设计思路上，整个箱体采用一体化方正外壳结构，外壳同时承担齿轮容纳、安装定位、轴系支撑的多重作用，输入轴与输出轴采用平行布置方案，轴端伸出箱体的位置预留了足够的安装配合空间，可直接对接标准尺寸的联轴器与外部动力、负载端连接。箱体的侧壁厚度经过针对性优化，在满足FDM打印层间结合强度要求的前提下尽可能缩减壁厚，减少打印耗材的用量，同时在轴系安装孔位置做了局部加厚处理，避免轴系转动时的径向力导致孔位开裂变形。齿轮参数选择上，采用了模数较大的直齿设计，齿厚留足了打印余量，不需要做额外的后处理打磨就能实现顺畅啮合，避免了小模数齿轮打印时容易出现的齿形缺失、啮合卡滞问题。

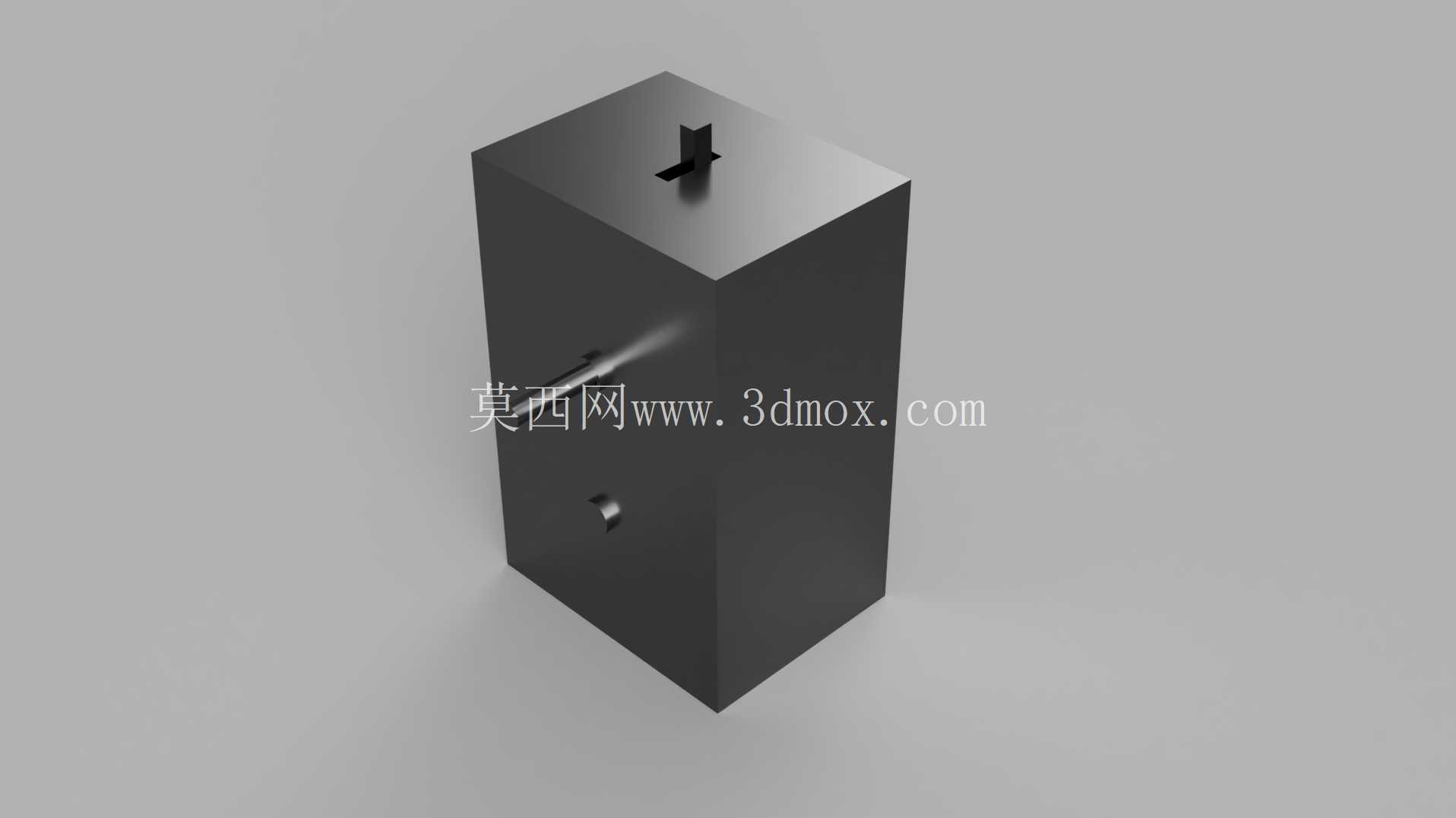

　　从安装边界来看，整个装置整体为方正立方体结构，底部为平整安装面，可直接通过螺栓固定在标准型材机架或者平板工作台面上，输入轴从箱体顶部伸出，输出轴从箱体侧部伸出，各伸出端的长度经过核算，既满足联轴器安装的轴向定位要求，又不会因为伸出过长导致轴系挠度变大影响传动稳定性。箱体上没有设置额外的复杂油路结构，因为该装置仅用于低转速、短周期的验证运行，采用润滑脂涂抹润滑即可满足使用需求，不需要设计密封油腔、注油孔等复杂结构，进一步简化了整体结构。

　　实际使用过程中，该装置可直接搭配小型直流电机作为动力输入，输出端可连接小型传送带、简易作业执行机构，完成基础的动力变速传输功能，因为整体结构零件数量少，装配流程简单，即使是机械入门学习者也能在短时间内完成组装调试，快速理解两速变速器的基本传动逻辑。需要注意的是，受限于FDM打印零件的材料强度，该装置不能用于大扭矩、长时间连续运行的工业场景，仅适合原理验证、教学演示、小型创意装置的动力传输环节，运行过程中如果出现啮合异响，可检查齿轮啮合间隙是否合适、轴系安装是否同轴，通过调整垫片厚度即可快速修正装配误差。
