2毫米节距皮带用正时皮带夹结构设计

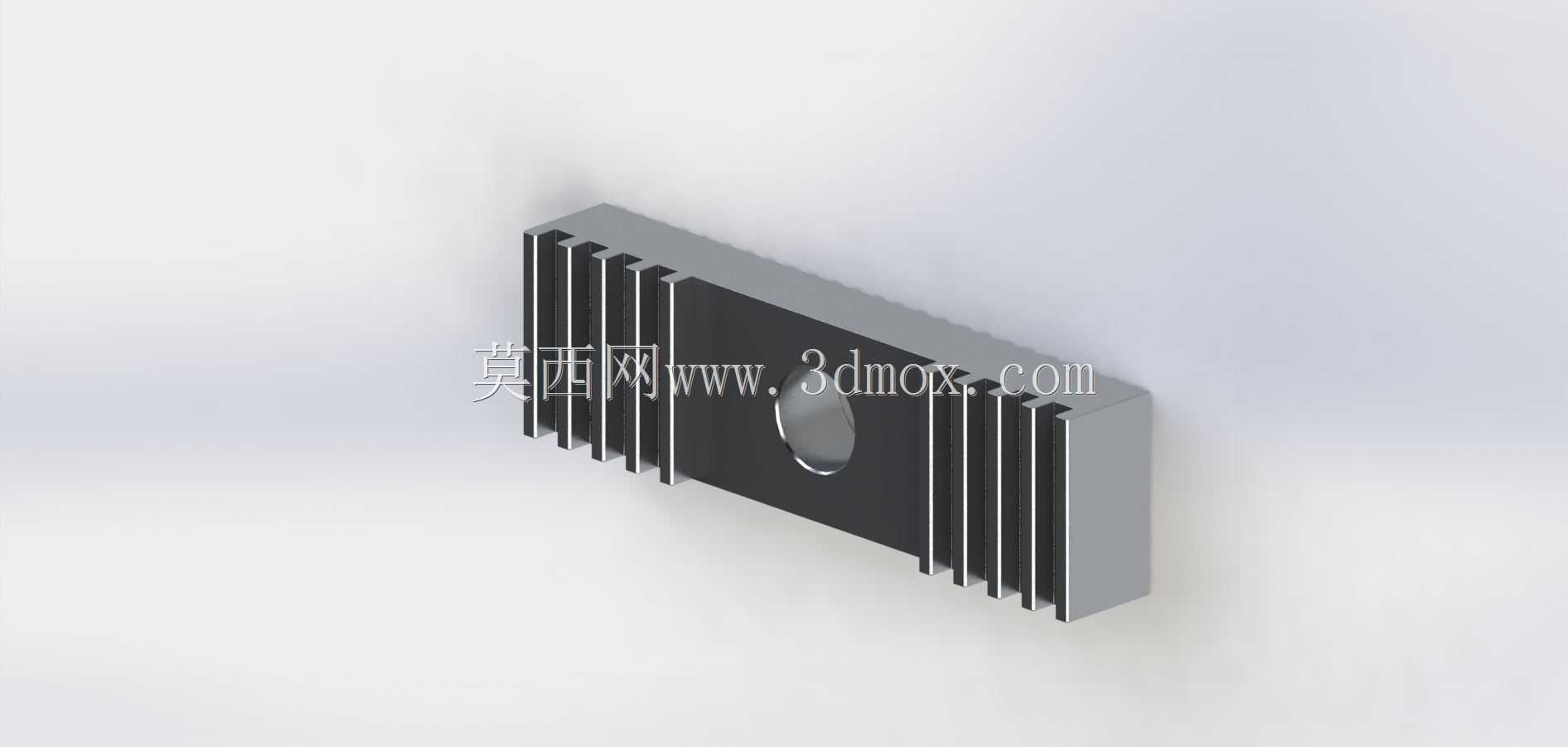

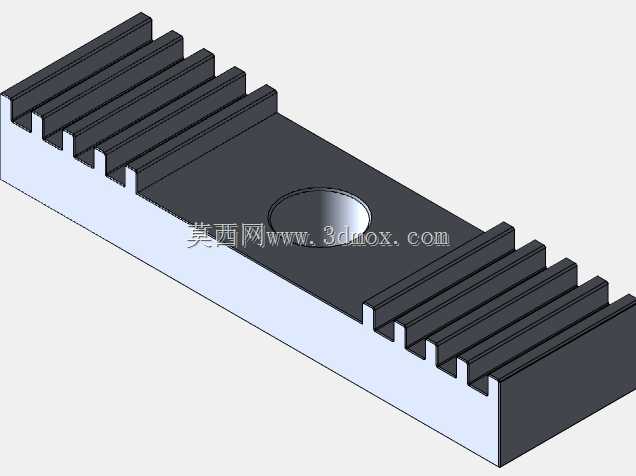

这款正时皮带夹主要面向小载荷精密同步传动场景设计，常见于桌面级精密传动设备、小型自动化执行机构、微型输送单元以及精密打印设备的正时传动系统中，核心作用是实现同步带端部的可靠固定，或是在开式同步传动回路中完成皮带的接驳锁定，保障正时传动过程中皮带与带轮的啮合精度不会因固定端滑移出现偏差，避免传动丢步、相位错位等影响设备运行精度的问题。在实际设备运行过程中，正时传动的精度稳定性很大程度取决于皮带固定端的夹持可靠性，尤其是2毫米节距的微型同步带，本身齿形尺寸小、传动载荷低但精度要求高，普通的压合固定方式很容易在长期往复传动过程中出现皮带窜动、齿形错位的问题，这款皮带夹通过与皮带齿形完全匹配的夹持齿面设计，在夹紧时可以让夹体内侧的齿槽完全嵌入皮带的齿形间隙中，配合平直的压合接触面，既可以保证夹持力均匀分布在皮带的整个接触宽度上，避免局部应力集中造成的皮带齿根断裂、带体分层损伤，也能彻底杜绝皮带与夹体之间的相对滑移，保证传动相位的长期一致性。从设计思路来看，这款皮带夹采用了一体化的块状基体结构，夹体两侧设置了等间距分布的散热鳍片结构，一方面可以增加夹体本身的结构刚性，在高频往复传动的交变载荷作用下不会出现夹持端的形变松动，另一方面也能在皮带高速运行过程中，通过增大散热面积快速导出皮带与夹体摩擦、带体反复弯折产生的热量，降低皮带长期处于高温环境下的老化速度，延长同步带的整体使用寿命。夹体中部设置了贯穿的安装定位孔，可配合标准紧固件将夹体固定在设备的运动滑台或是传动接驳座上，安装孔周边做了沉台设计，紧固件安装后头部不会突出夹体表面，避免运动过程中与周边结构产生干涉。从安装边界来看，这款皮带夹的整体厚度与适配的2毫米节距同步带宽度完全匹配，夹体的安装基准面做了高精度的平面度处理，安装后可以保证皮带的齿面与带轮的啮合平面处于同一基准面上，不会出现皮带偏斜、带边磨损的问题；夹体的整体长度经过精准核算，既保证了足够的夹持接触长度来提供可靠的夹持摩擦力，又不会因为尺寸过长占用过多的设备安装空间，适配小型精密设备内部紧凑的安装布局。夹体的进出带位置做了微小的圆弧过渡处理，避免尖锐的棱边在皮带往复运动过程中刮蹭带体表面，造成带体的异常磨损。在实际装配过程中，这款皮带夹不需要额外的定制安装配件，直接通过标准紧固件即可完成固定，夹持操作简单，夹紧后可以实现皮带与安装座的刚性连接，在频繁正反转、快速启停的传动工况下，依然可以保持稳定的夹持力，不会出现松动、滑移的问题，能够充分满足精密传动场景下对正时相位精度、长期运行可靠性的要求，有效降低设备的后期维护频次，提升整套传动系统的运行稳定性。
