巴哈赛车后减震塔连接支架结构设计

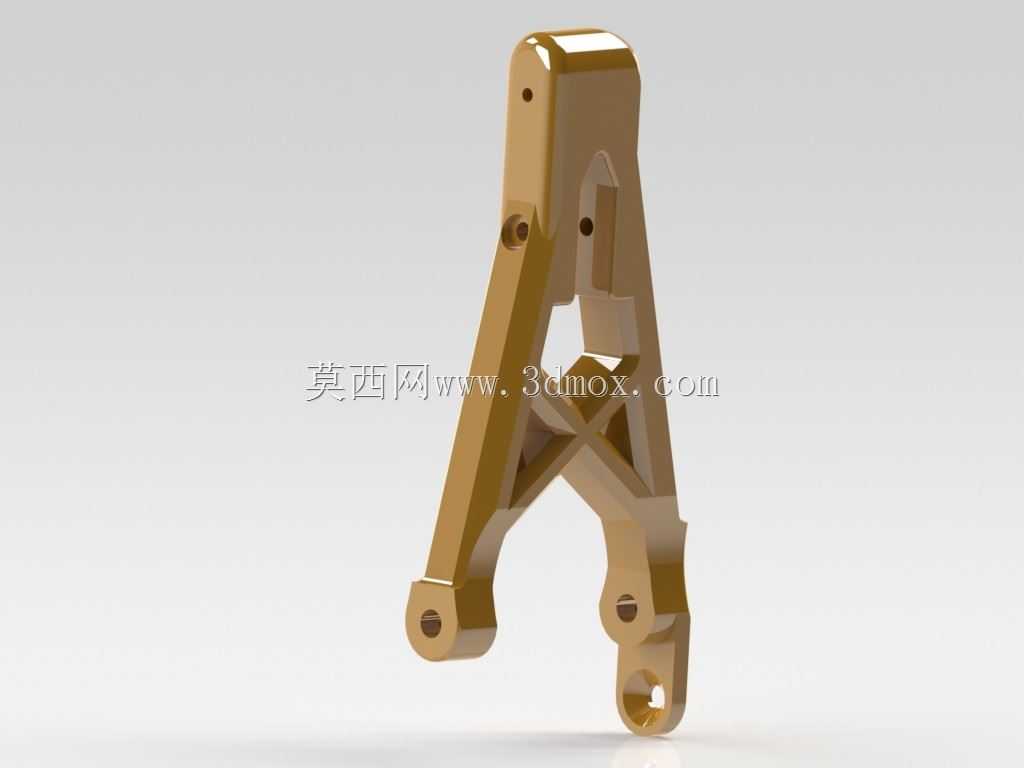

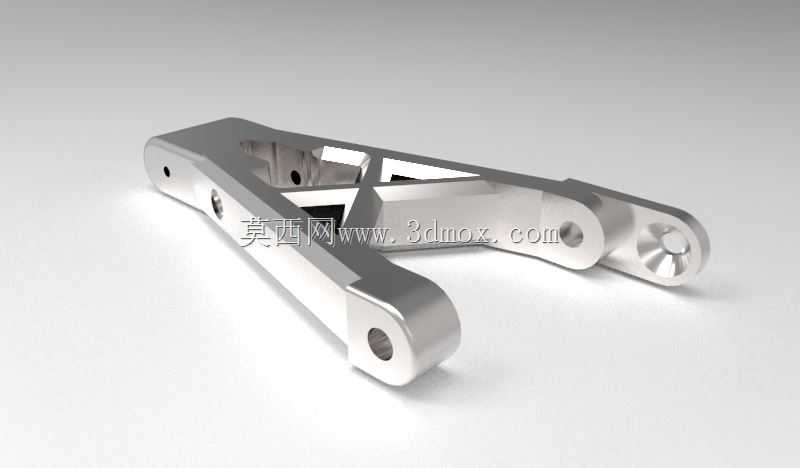

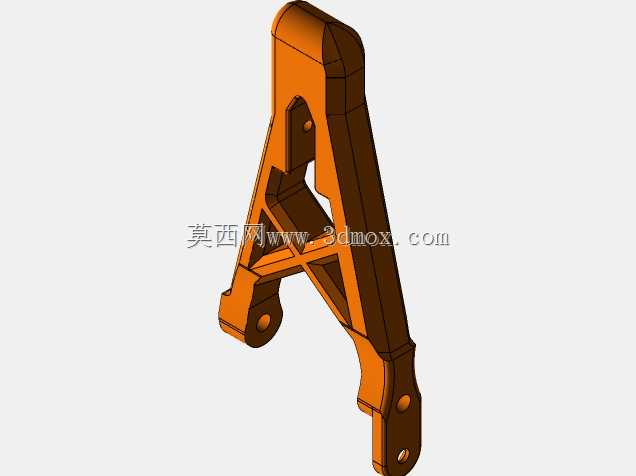

这款支架是巴哈越野赛车后悬架系统的核心承载连接件，主要应用于非铺装路面竞速的巴哈赛事场景，承担后减震器与车架主体之间的载荷传递作用，是赛车应对飞跳、颠簸、侧倾等极端工况时保障悬架系统稳定工作的关键部件。在实际越野行驶过程中，车辆后轮受到的地面冲击会通过减震器传导至该支架，再由支架分散传递到车架后部的承载梁结构上，既要承受减震器往复运动带来的交变拉压载荷，也要抵抗车辆过弯时产生的侧向扭转力，避免悬架结构出现形变失效。从功能特性来看，该支架采用一体化镂空桁架式结构设计，在保证整体结构强度的前提下尽可能削减了非承载区域的材料余量，有效降低了悬架簧下质量，提升减震器的响应速度，让车轮在颠簸路面可以更紧密地贴合地面，提升车辆的抓地表现。支架两端设置有同轴度精准的安装销孔，分别对应减震器上端连接位与车架安装座的固定点位，孔位边缘做了加厚翻边处理，分散销钉连接位置的应力集中，避免长期交变载荷下出现孔位开裂的问题。设计过程中优先考虑了越野工况下的载荷分布特性，主体承力梁采用变截面设计，在靠近减震器连接端的高载荷区域加大了截面厚度，向车架连接端逐步过渡收窄，内部的加强筋走向完全匹配主应力传递路径，没有多余的冗余结构，既保证了各个方向的抗形变能力，也不会额外增加不必要的重量。在安装边界设计上，支架的整体轮廓充分避让了后悬架的跳动行程空间，不会在减震器压缩、拉伸的全行程中与周边的车架管件、刹车管线、传动部件发生运动干涉，两端安装孔的中心距经过精准匹配，适配对应型号后减震器的安装倾角，保证减震器工作时始终处于最佳受力角度，避免出现偏磨、卡滞的问题。支架表面的过渡区域全部做了圆弧倒角处理，消除加工过程中可能产生的应力集中点，提升部件的疲劳寿命，能够支撑赛车完成长距离越野赛事的高强度使用需求。
