Baja越野赛车后悬挂摇臂结构设计

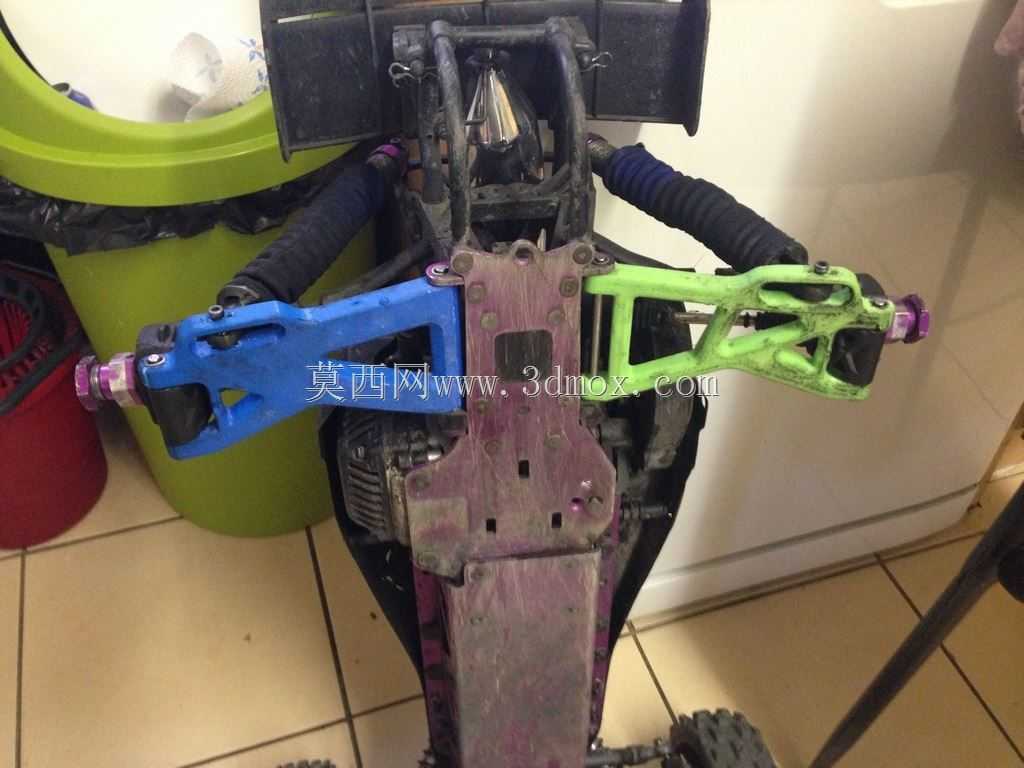

该部件为小型越野Baja车型的后悬挂下摇臂，是后轮悬挂系统的核心承载构件，主要应用于1/5比例燃油遥控越野Baja赛车以及小型单人越野Baja赛车的后悬挂总成中，承担着连接车架与后轮轮组、传递行驶载荷、缓冲路面冲击的核心作用，在车辆飞跃、颠簸路面行驶、高速过弯等工况下，需要承受来自车轮的纵向、横向以及垂向的复合冲击载荷，是保障车辆行驶稳定性与结构可靠性的关键部件。

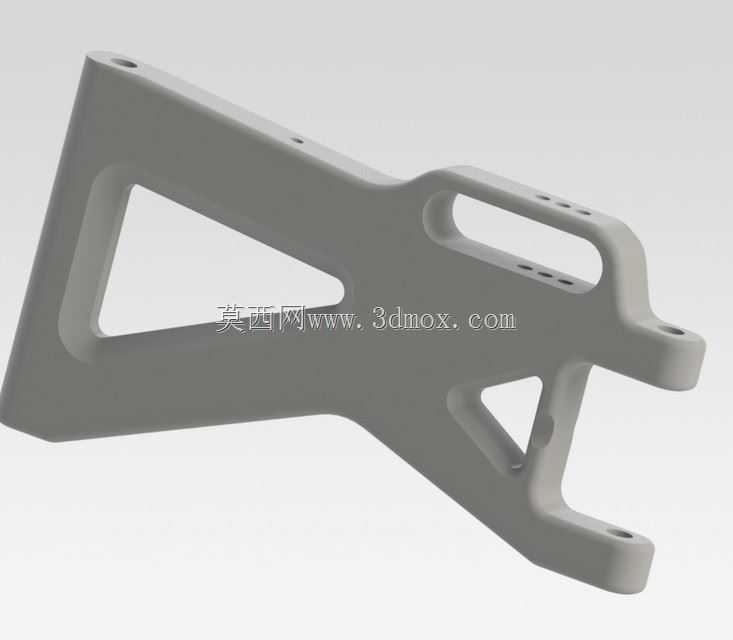

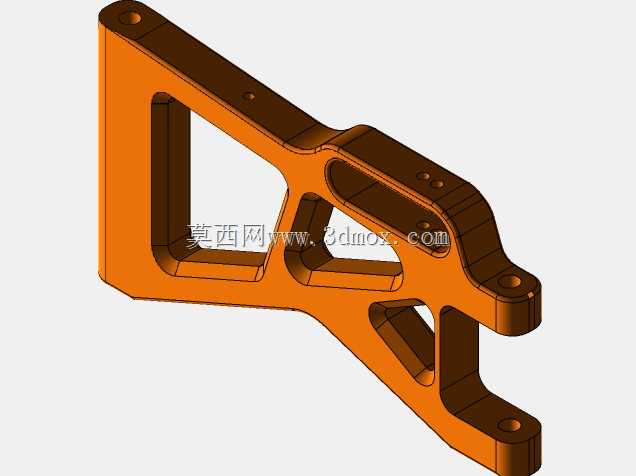

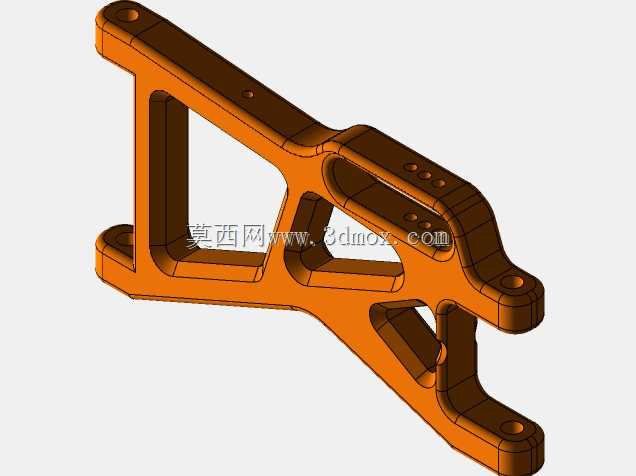

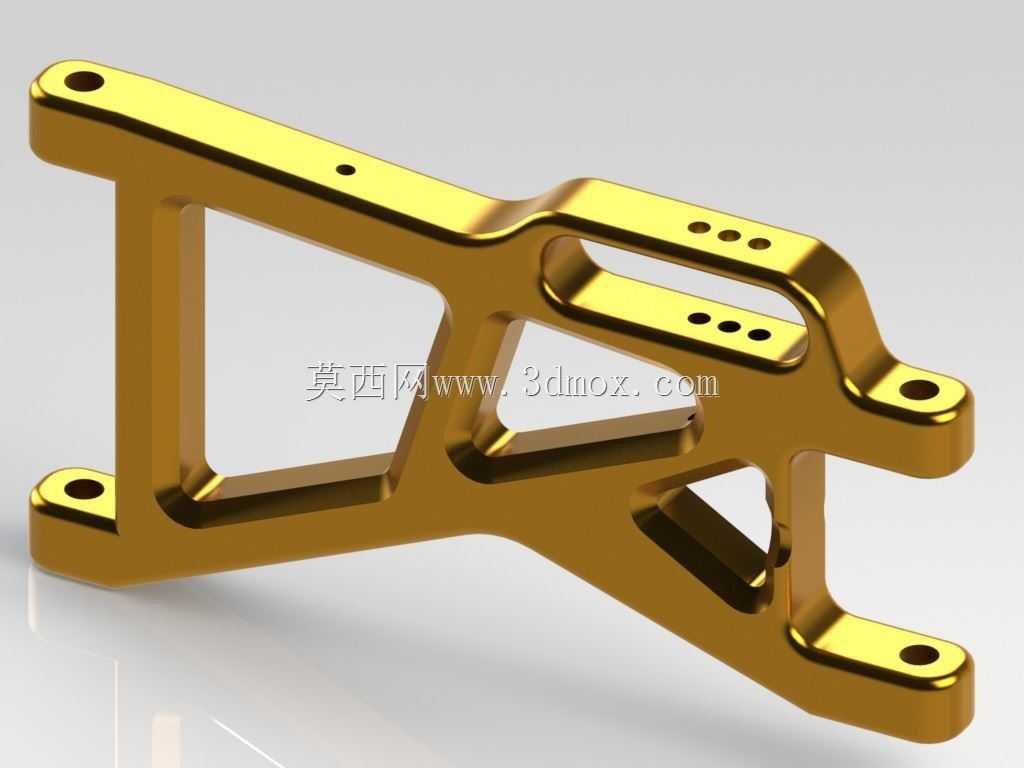

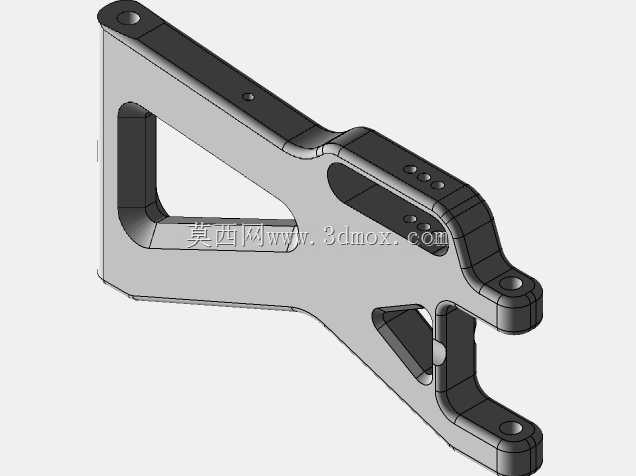

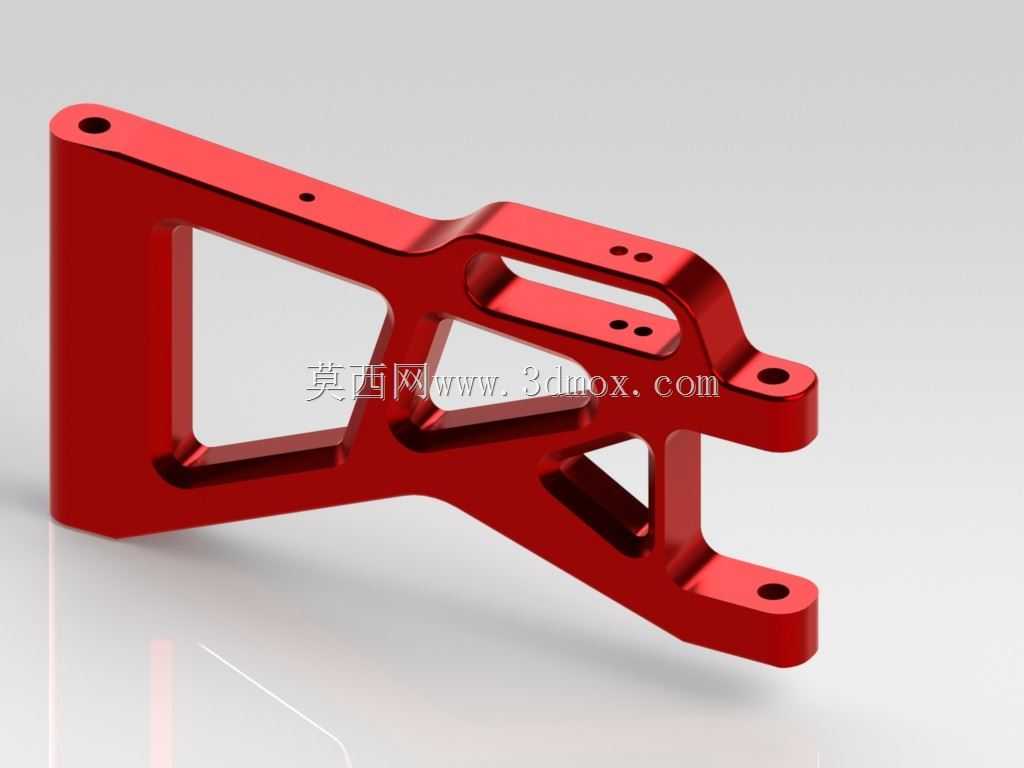

在功能特性上，该摇臂采用双叉臂式的结构布局，主体为镂空式框架构型，在保证整体结构刚度与强度的前提下，尽可能削减了部件自身的非必要重量，实现了轻量化设计目标，能够有效降低悬挂下的簧下质量，提升悬挂系统的响应速度，让车辆在颠簸路面行驶时车轮能够更紧密地贴合地面，提升抓地力表现。部件上分布的多组安装孔位，分别对应车架铰接点、减震器安装位、轮组连接轴固定位以及防倾杆连杆安装位，各孔位的位置精度直接决定了悬挂的几何运动参数，包括主销后倾、车轮外倾、轮距变化量等关键定位参数，在车轮上下跳动过程中能够保证定位参数处于合理的变化区间，避免轮胎出现异常磨损，同时保障车辆的操控稳定性。

设计思路上，该摇臂采用了等强度的结构设计逻辑，对应载荷传递的路径进行了加强筋的布局，在铰接点、载荷集中的连接位置做了局部加厚处理，而在受力较小的区域做了大面积的镂空挖槽，兼顾了强度与重量的平衡。部件整体采用对称式的结构基准，左右两侧的安装支臂长度一致，能够保证左右轮的悬挂运动特性保持一致，避免出现左右侧操控特性偏差的问题。外形尺寸方面，该摇臂整体长度适配对应车型的后轮轮距与悬挂行程需求，各安装孔的孔径与孔位间距严格匹配对应车型的安装边界，两端的车架铰接孔同轴度控制在较高精度范围内，能够保证铰接转动的顺畅性，避免出现卡滞、偏磨的问题；轮组侧的安装位预留了足够的轴承安装空间，能够适配对应规格的轮组连接轴与轴承组件，减震器安装位的角度经过反复校核，能够保证减震器在全行程范围内都处于合理的受力角度，避免减震器出现侧向受力导致的油封损坏、阻尼异常等问题。部件表面做了圆滑的过渡处理，没有尖锐的应力集中棱角，能够有效降低长期交变载荷下出现疲劳断裂的风险，整体结构既满足了3D打印快速试制的工艺要求，也适配注塑成型的批量生产工艺需求，在测试验证阶段可以通过3D打印快速制作样件进行装车测试，验证悬挂几何参数与结构强度是否满足设计要求，后续量产阶段可以直接采用工程塑料注塑或者金属压铸工艺进行批量生产。
