卡式肺囊虫步枪消音装置三维结构设计

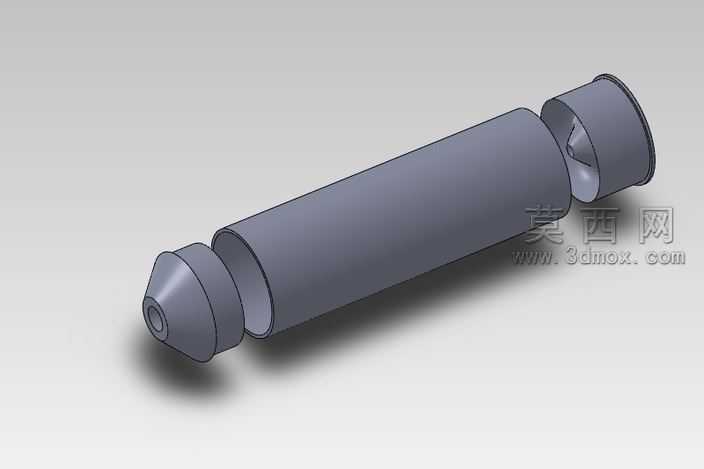

本作品为适配卡式肺囊虫步枪的消音装置三维建模成果，整体采用同轴回转体结构设计，建模过程中以SolidWorks为核心建模工具，通过草图绘制、旋转凸台/基体、抽壳、拉伸切除等核心特征命令完成主体结构搭建，严格遵循轻武器配件的同轴度装配要求，保证装置与步枪枪口的对接精度。模型主体分为前端弹头状进气引导段、中部圆柱形膨胀消声腔体、后端杯状枪口对接段三个核心部分，前端引导段做了锥面收窄与中心导气孔设计，能够对枪口喷出的高压火药燃气进行第一次导流减速，避免燃气直接冲击腔体内壁产生紊流噪音；中部腔体采用等径圆筒结构，建模时预留了多级消声碗的安装限位结构，通过腔体内部的逐级膨胀空间，让高压燃气在腔体内逐步降压减速，消耗燃气的动能与压力，从而降低枪口噪音与焰光；后端对接段设计了与步枪枪口适配的嵌套定位结构，保证装配后装置与枪管保持极高的同轴度，避免影响弹头的出膛轨迹。材质渲染阶段，整体装置采用哑光深灰色金属材质，模拟现实中枪械消音器常用的合金钢表面氧化处理效果，通过调整材质的粗糙度、金属度参数，还原金属部件的哑光磨砂质感，同时在部件的棱边位置添加了轻微的倒角高光效果，还原机械加工后的边缘细节，渲染时采用柔和的侧上方打光，突出装置的圆柱曲面轮廓与各段结构的衔接细节，让模型的结构层次清晰可辨。设计过程中充分考虑了消音装置的实际工作逻辑，在保证结构完整性的前提下，对腔体壁厚做了合理的参数化设置，既保证装置的结构强度，又避免整体重量过大影响枪械的重心平衡，各段结构的衔接处均做了圆角过渡处理，避免应力集中的同时也还原了真实枪械配件的加工工艺特征，模型的所有特征均采用参数化建模方式搭建，各部分尺寸可根据实际适配的枪械口径进行快速调整，具备较强的结构修改与适配拓展性。
