转轮手枪全套结构工程设计图纸

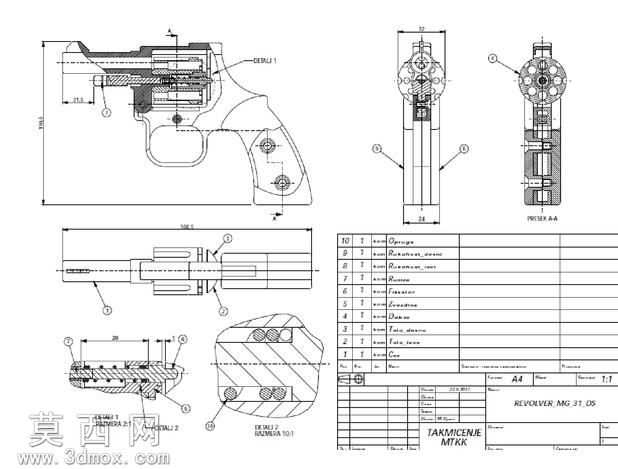

本套图纸围绕经典转轮手枪的完整结构开展工程化设计，以三维建模逻辑为核心梳理全枪的装配关系与零件细节，覆盖全枪总装剖视图、正侧视外形视图、转轮弹巢组件多向视图、枪管组件拆解视图、扳机击发联动机构视图、握把护片结构视图等全套设计内容，所有视图均严格遵循机械制图规范，标注了关键配合尺寸、形位公差与装配基准，为三维建模过程中的零件特征绘制、装配约束设置提供了精准的工程依据。在三维建模实施阶段，可依据图纸的分层结构拆分独立零件，首先构建枪管、转轮弹巢、底架三大核心基体零件，建模过程中严格匹配图纸标注的内外径尺寸、膛线定位基准、弹巢装弹孔位的同轴度要求，为金属材质的渲染表现预留结构细节；其次构建击锤、扳机、传动连杆、退壳机构等运动部件，建模时需保证各零件的铰接孔位同轴度、运动行程与图纸标注完全一致，确保后续装配后可实现击发联动、转轮转位、退壳等动作的仿真模拟；最后构建握把护片、固定螺钉等附属零件，还原握把的人体工学曲面弧度与表面防滑纹理结构。材质渲染环节可根据不同零件的功能属性匹配对应材质，枪管、转轮、击发机构等受力零件采用烤蓝钢材材质，调整金属粗糙度与反光参数表现枪械金属的冷硬质感，握把护片采用胡桃木或工程塑料材质，还原木质纹理或塑料哑光质感，固定螺钉等标准件采用镀锌金属材质区分视觉层次。整套设计从工程制图的严谨性出发，既完整还原了转轮手枪的经典机械结构，也为三维模型的参数化建模、装配仿真、渲染出图提供了全流程的设计参考，所有结构细节均经过尺寸校核，确保零件间无干涉、装配关系准确，可直接用于机械结构学习、三维建模练习、军工类模型素材制作等场景。
