立式巧克力混合搅拌罐体结构设计

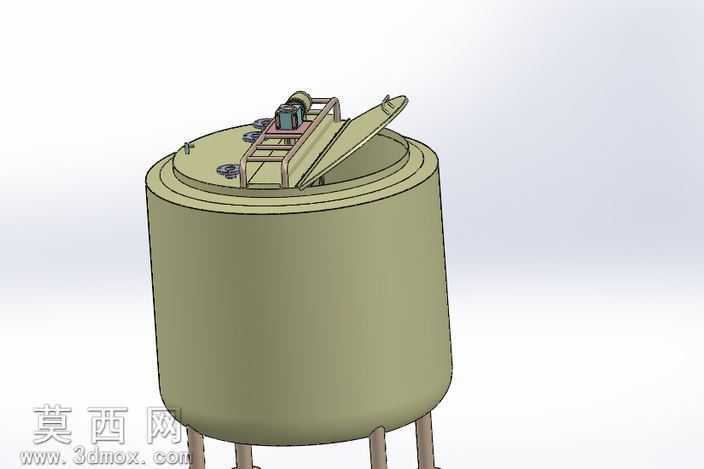

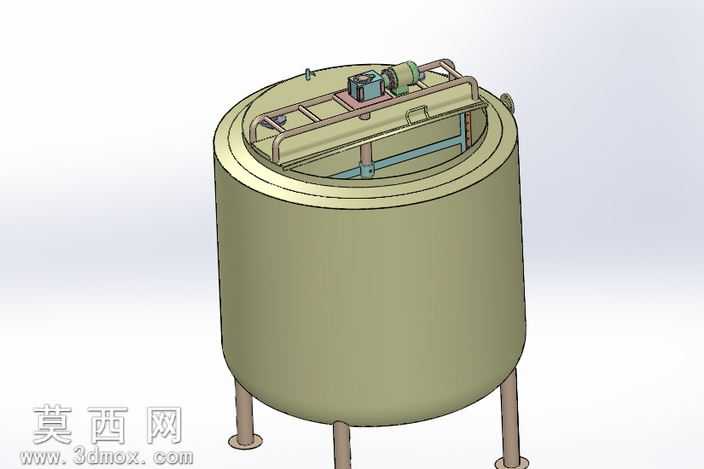

本模型采用三维参数化建模方式完成立式巧克力混合罐体的全结构设计，建模过程中优先采用自顶向下的设计逻辑，先确定罐体整体容积与核心尺寸基准，再拆分筒体、封头、支腿、顶部开盖机构、搅拌安装支架等独立子部件逐一建模，保证各部件装配间隙符合食品加工设备的卫生设计要求。渲染阶段针对罐体接触食品的内壁与外壁分别赋予不同材质属性，外壁采用哑光橄榄绿色工业漆面材质，还原食品生产设备常用的外观涂装效果，内壁设置光滑食品级不锈钢材质，模拟实际生产中易清洁、不粘附物料的接触面特性，顶部开盖结构的铰接件、搅拌安装架的金属型材均赋予拉丝不锈钢材质，区分不同部件的材质质感，提升模型的真实还原度。结构设计上，罐体主体采用立式圆筒形结构，底部采用标准椭圆封头形式，保证混合过程中物料无残留死角，三支均匀分布的支腿采用圆管型材制作，为罐体提供稳定支撑的同时预留底部出料接口的安装空间；顶部设置可翻转开启的人孔盖，铰接结构搭配侧边锁紧件，满足设备日常清洁、检修的开启需求，人孔旁预留搅拌装置的安装工位，配套的防护支架采用型材焊接结构设计，既可以固定搅拌驱动部件，也能为操作人员提供顶部操作的防护依托。设计思路围绕巧克力物料的混合工艺需求展开，充分考虑巧克力酱这类高粘度热敏性物料的混合特性，罐体的径高比经过优化，既保证搅拌过程中物料能够形成充分的上下循环流，也避免过高的罐体造成物料输送、清洁的不便，所有外露边角均做圆角过渡处理，符合食品加工设备的安全设计规范，各连接部位的法兰、紧固件位置均预留标准安装尺寸，可直接用于后续的工程出图与生产制造参考，模型装配过程中完成了全局干涉检查，确保所有活动部件的运动行程内无结构冲突，开盖翻转动作、搅拌轴的安装空间均经过运动仿真验证，符合实际设备的使用逻辑。
