前装式IP68防水螺纹连接器结构设计

这款前装式面板连接器主要面向户外电气设备、工业自动化控制柜、户外照明系统、水下传感装置等需要高防护等级的布线场景，承担电缆进线端的固定、密封与电气连接防护作用，能够在淋水、粉尘密布、短时浸水的恶劣工况下，避免外界水汽、杂质进入设备腔体内部，保障内部电气回路的绝缘性能与连接稳定性，解决户外设备进线端易渗水、电缆拉扯松脱的常见痛点。

产品采用前装式结构设计，无需在面板背面预留过大的操作空间，安装时可直接从面板外侧完成整体固定，适配机箱、壳体壁厚存在小幅公差的安装场景，大幅降低狭小腔体内部的装配难度。整体采用螺纹联轴器结构实现面板锁紧，配合密封圈可在安装完成后实现IP68级的防护效果，能够有效阻挡粉尘进入，同时可承受一定压力的短时浸水，满足户外露天设备、地埋式设备、船舶舱外设备的进线防护需求。

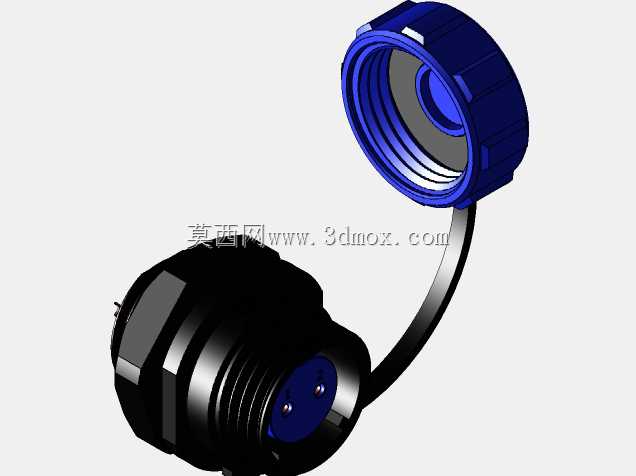

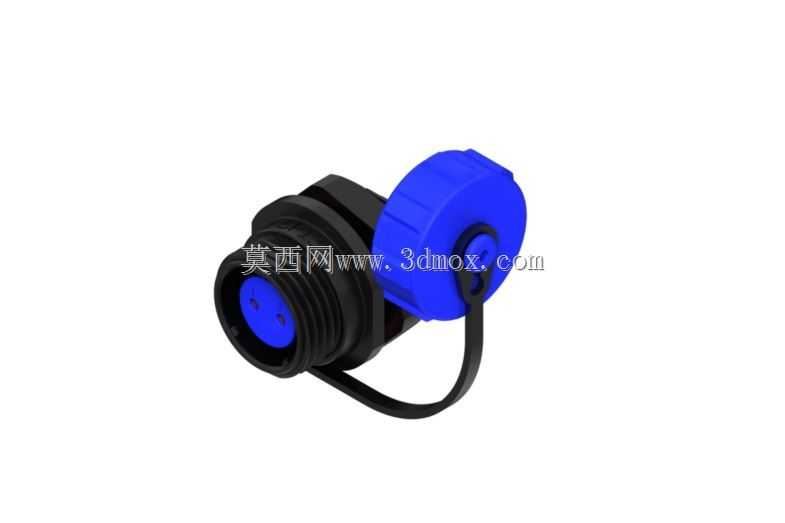

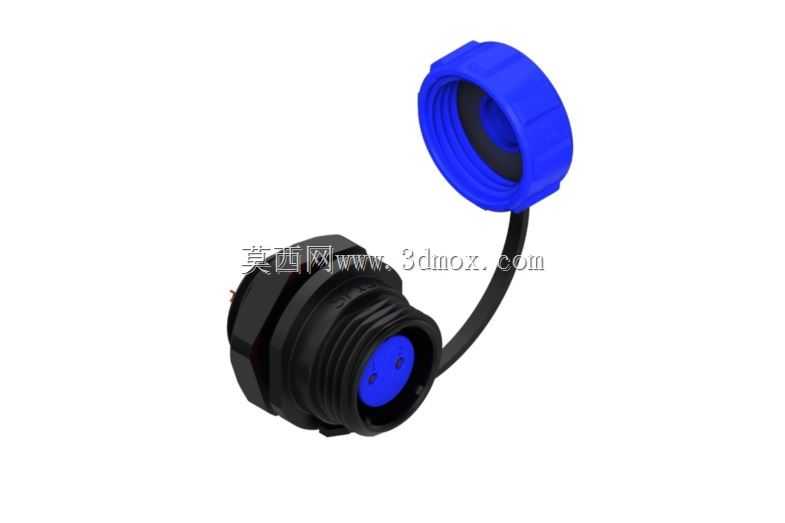

设计过程中充分考虑现场装配的操作便利性，配套的蓝色防护盖通过柔性连接带与主体相连，无需插接电缆时可将防护盖旋合在接口端，闲置状态下同样可实现接口处的密封防护，避免防护盖丢失造成的接口进灰、氧化问题。主体外侧设置了防滑滚花结构，徒手即可完成锁紧操作，无需额外专用工具，提升现场布线的装配效率。内部设置了电缆抱紧结构，穿入电缆后可通过旋合结构夹紧电缆外护套，既可以实现进线处的径向密封，也能够承受一定的轴向拉扯力，避免电缆受外力拖拽时造成内部接线端子松脱、断线。

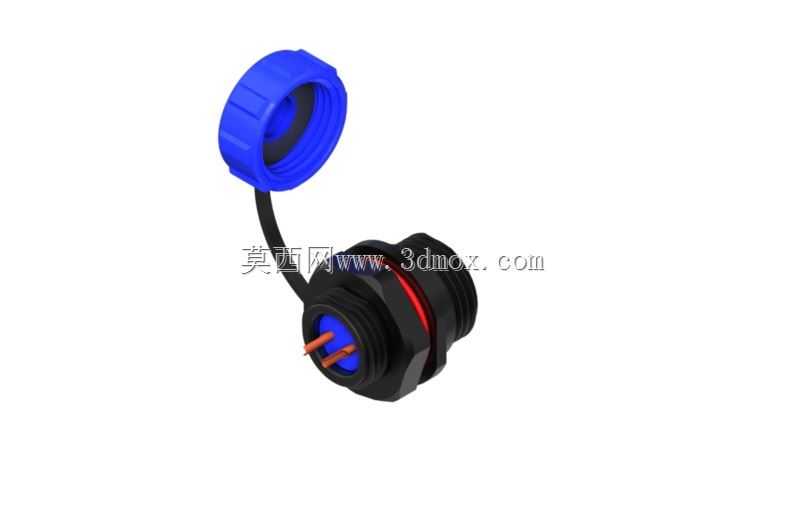

安装边界方面，该连接器适配的面板开孔尺寸为13mm，安装前只需在设备面板上加工对应尺寸的安装孔，将连接器主体从面板外侧穿入，在背面旋合锁紧螺母即可完成固定，对面板的厚度适配范围较广，薄金属板、工程塑料壳体均可适配。接口端的蓝色防护盖与主体采用同规格螺纹配合，旋合后可完全覆盖插合端面，配合盖内的密封垫实现闲置状态下的防护。整体外形紧凑，突出面板的高度经过优化，不会在设备外侧造成过多的空间占用，同时外轮廓做了圆角过渡，避免安装维护过程中划伤操作人员。产品的密封结构采用多道密封圈配合设计，分别在面板贴合面、电缆穿入处、防护盖结合面设置密封点位，从多个维度阻断水汽、粉尘的侵入路径，在长期户外使用过程中，可耐受紫外线老化、温度交变带来的密封性能衰减，保障长期使用的防护可靠性。
