三芯防水电缆公端连接器结构设计

　　户外露天布设的传感检测线路、户外工业设备的动力与信号传输回路，常年面临雨水喷淋、粉尘侵入、线缆拉扯晃动的工况，普通插接件很容易出现接触不良、绝缘失效的问题，这款三芯公端连接器正是针对这类严苛户外场景设计的线缆对接部件。从实际使用场景来看，这类接头广泛应用在户外环境监测传感器组网、园林自动化灌溉设备的线路对接、露天工业设备的信号传输、户外照明回路的线缆延长等场景，需要在频繁的温湿度变化、偶尔的外力拉扯、长期的户外暴露下保持稳定的电气连接性能。

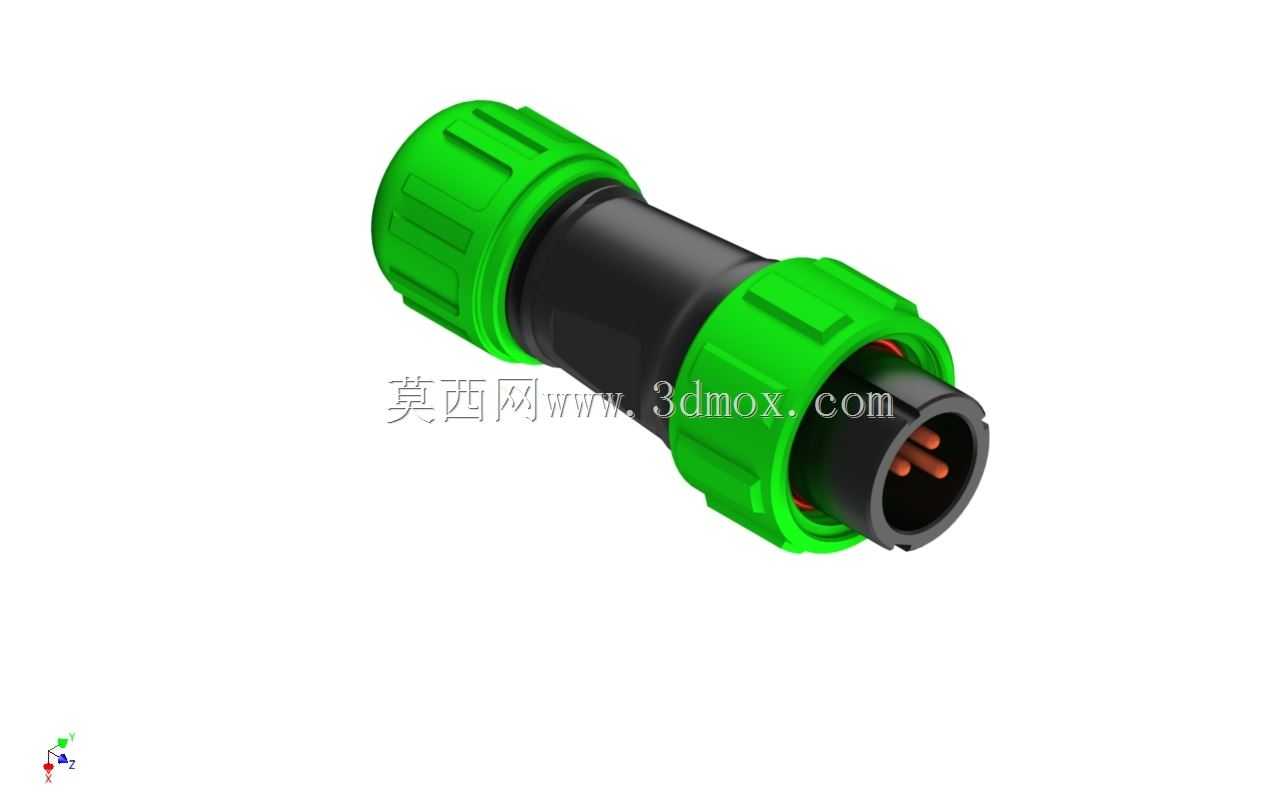

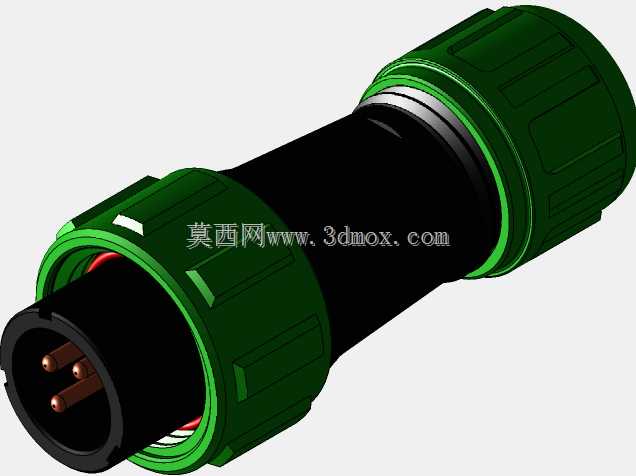

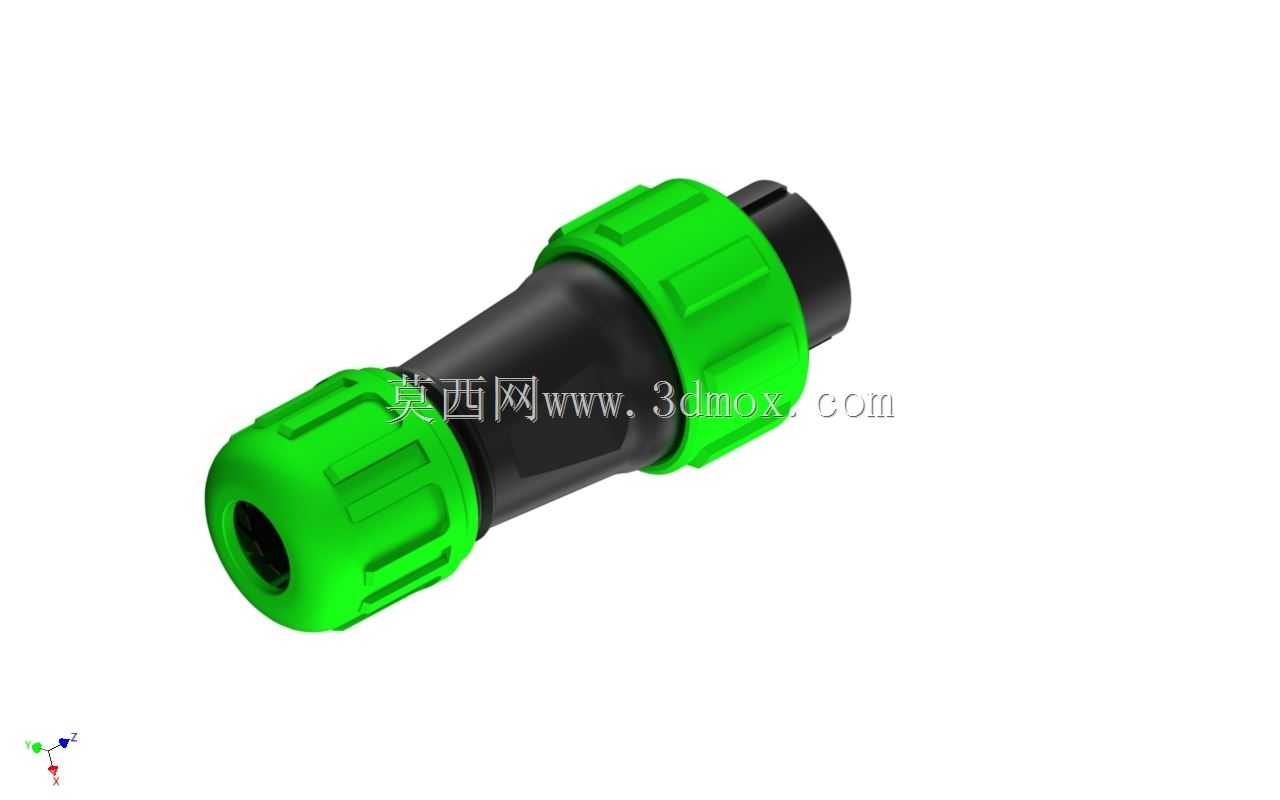

　　从结构设计逻辑来看，这款接头采用了分段式的功能分区设计，两端的绿色锁紧结构分别承担不同的功能：靠近插接端的绿色旋紧套，在公头与对应母头对接完成后，通过旋合螺纹施加轴向压紧力，让对接面的密封胶圈产生均匀的压缩变形，填充对接面的所有微小间隙，阻断水汽、粉尘进入接触腔的路径，能达到IP68级的防护能力，即使短时间被水浸泡也不会出现内部进水短路的问题。尾部的绿色锁紧套则是线缆密封与抗拉结构，穿线完成后旋紧尾部套体，内部的锥形密封胶圈会紧紧包裹住线缆外护套，一方面阻断水汽从线缆进线位置进入接头内部的路径，另一方面通过胶圈与线缆外皮的静摩擦力，抵消外部线缆拉扯的作用力，避免线缆芯线与内部插针的焊接位置被拉脱，提升长期使用的可靠性。中间的黑色主体部分采用高强度绝缘工程塑料制作，既承担整个接头的结构支撑作用，又作为插针组件的安装载体，保证三根插针之间的绝缘距离满足低压电气的安全要求，同时工程塑料材质本身具备优秀的耐候性，长期紫外线照射下不会出现脆化开裂的问题。

　　从安装边界与尺寸适配来看，这款接头适配常规外径的三芯护套线缆，尾部进线孔的密封胶圈可以适配一定线径范围的线缆，不需要针对特定线径单独定制配件，现场安装时只需要剥去合适长度的线缆外护套，将三根芯线分别对应焊接到公头内部的三个插针接线端，确认焊接牢固无虚焊、芯线之间无短路后，依次推进尾部密封胶圈、旋紧尾部锁紧套，再与对应的母端接头对插后旋紧前端锁紧套即可完成安装，不需要复杂的专用工具，现场施工的效率很高。接头整体的外形做了圆弧过渡处理，没有尖锐的棱角，在设备布线时不会刮伤相邻的线缆，整体外径控制在合理范围，即使是在布线空间比较紧凑的设备内部，也能顺利完成布设，不会和周边的结构件产生干涉。

　　在接触性能设计上，内部的三根插针采用铜质基材表面镀锡处理，既保证了优秀的导电性能，降低接触电阻，避免大电流传输时出现接头发热的问题，又能提升插针的抗氧化能力，长期使用不会出现接触表面氧化导致的接触不良问题。插针的安装基座采用耐高温的绝缘材质，即使在回路出现短时过载、接头位置温度升高的情况下，也不会出现基座变形、插针移位的问题，保证连接的稳定性。在实际选型使用时，需要注意匹配对应芯数、同规格的母端接头，同时根据传输的电流大小选择合适线径的线缆，避免线缆载流量不足导致的发热问题，安装时要确认各个密封胶圈都安装到位，没有被螺纹切边、错位的情况，才能保证防护性能达到设计要求。这类接头相比传统的接线端子加绝缘胶带的接线方式，不仅防护等级更高，连接可靠性更好，而且后期维护时可以快速插拔断开线路，不需要反复剪线、剥线、缠胶带，大幅降低了户外设备的线路维护成本。
