IP68级13mm开孔面板式前座母座连接器

　　这款面板安装式前座母座连接器，核心适配需要在设备壳体、防护舱壁上做电气线路贯通连接的场景，常见于户外环境监测传感器、水下作业设备、户外工业控制柜、园林灌溉电控设备、露天充电桩模块这类对防护等级有硬性要求的机电系统中，用来实现舱体内外线路的可靠对接，避免外部水汽、粉尘侵入设备内部造成电路短路、触点氧化等故障。

　　从实际安装边界来看，该连接器适配的面板开孔尺寸为13mm，属于小规格面板接插件范畴，安装时仅需在对应安装面板上加工直径13mm的规则圆孔即可完成主体固定，不需要额外加工异形避让槽，对钣金、工程塑料材质的面板都有良好适配性，面板厚度适配范围覆盖常规电控柜1.2mm-3mm的常用板材厚度，安装时通过自带的螺纹锁紧结构配合密封胶圈完成面板两侧的压紧固定，不需要额外加装固定法兰或者紧固件，能大幅缩减现场装配的工序耗时。

　　防护性能上该产品达到IP68等级，意味着其可以在持续浸水、高粉尘的恶劣工况下保持稳定的电气连接性能，对接端采用螺纹旋紧的联轴器结构，和配套公头对接时，通过旋转锁紧帽实现公母端的轴向压紧，配合对接面的多层密封胶圈，完全阻断液体、粉尘沿对接缝隙侵入的路径，相比插拔式快接结构，螺纹锁紧的抗拉扯、抗振动性能更优，在有持续振动的户外设备、移动作业装备上使用时，不会因为长期振动出现接插件松脱、接触不良的问题。

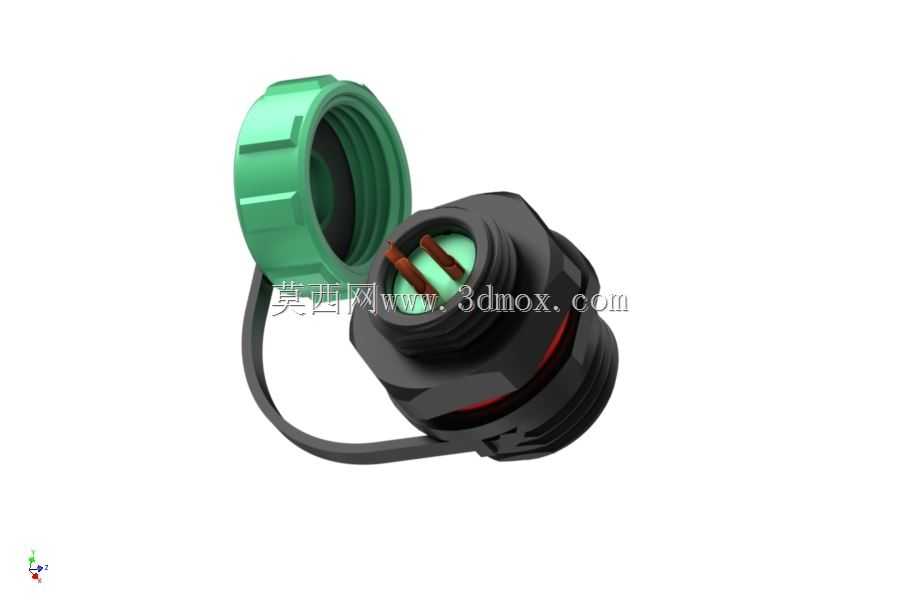

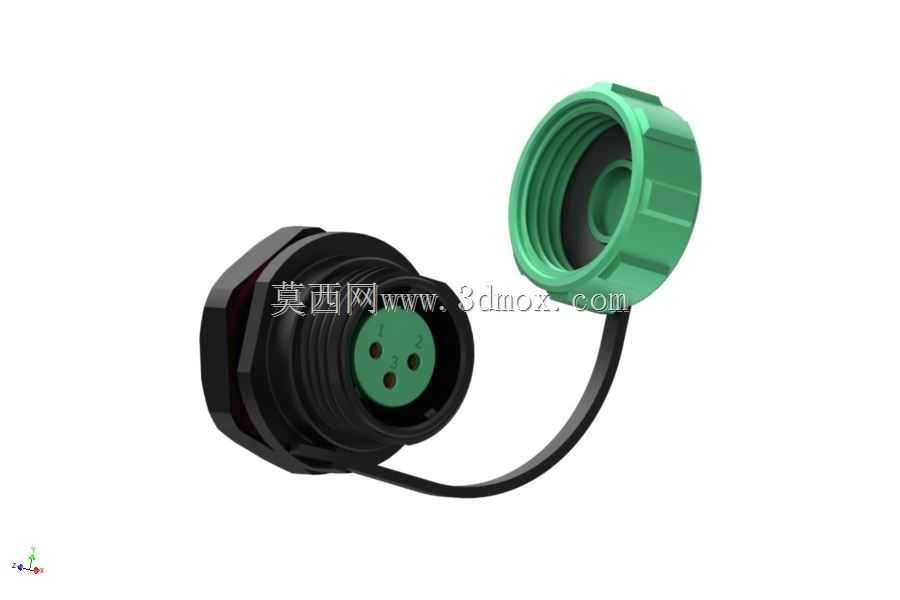

　　结构设计层面，母座端的插针采用内嵌式布局，插针完全收纳在绝缘基座内部，外部有绝缘护围包裹，既可以避免安装过程中插针受外力弯折变形，也能防止安装操作时误触带电触点引发安全隐患；自带的连体防尘盖通过柔性连接带和主体相连，在公头未对接的闲置状态下，可以将防尘盖旋入对接端，完全封闭接口，避免施工、存放过程中杂物进入接口内部影响后续对接可靠性，柔性连接带的长度经过合理设计，不会在旋紧防尘盖时出现拉扯干涉，也不会因为连接带过短导致防尘盖无法完全旋合到位。

　　材质选择上，主体外壳采用高强度工程塑料材质，具备优秀的耐候性、耐化学腐蚀性能，在-40℃到85℃的常规工业环境温度区间内不会出现材质脆化、密封胶圈老化失效的问题，锁紧帽外圈做了防滑筋条设计，即使操作人员佩戴防滑手套、或者接口表面沾有少量水渍油污，也能顺利完成旋紧操作，不需要借助额外工具即可实现可靠锁紧，大幅提升现场接线的操作效率。内部导电插针采用铜质基材表面镀锡处理，接触电阻低，抗氧化性能优秀，长期使用不会出现触点氧化导致的接触压降过大、接头发热问题，适配常规小功率信号传输、低压供电线路的连接需求，单针载流能力可以满足多数传感器、小型电控模块的接线要求。

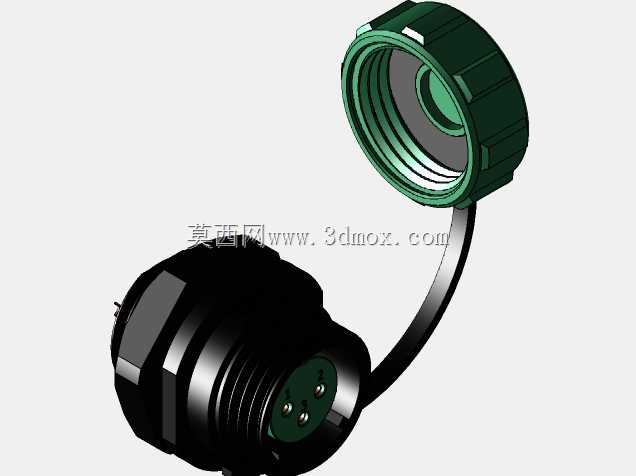

　　在三维建模过程中，该模型完整还原了产品的所有装配细节，包括螺纹段的牙型轮廓、密封胶圈的安装槽位、锁紧帽的防滑筋结构、防尘盖的连接带柔性形态、内部插针的排布位置，所有配合面的尺寸公差都按照实际产品的装配间隙做了还原，既可以直接用于设备整体装配时的干涉检查，确认面板开孔位置、周边结构是否和连接器本体、对接公头存在安装冲突，也可以作为非标接插件改型设计的基础参考模型，帮助结构设计人员快速完成面板接线部位的结构布局，减少重复建模的工作量。建模时对内部绝缘基座、导电插针、密封胶圈、锁紧帽、主体基座、防尘盖、连接带都做了独立的零件拆分，每个零件的装配约束关系都和实际产品一致，方便设计人员根据实际项目需求调整材质、更改局部结构尺寸，比如调整螺纹段长度适配更厚的安装面板，或者更改插针数量适配不同的接线需求。
